全志T113-i＋玄铁HiFi4开发板（双核ARM Cortex-A7 ）规格书
评估板简介
创龙科技TLT113-EVM是一款基于全志科技T113-i双核ARM Cortex-A7 + 玄铁C906 RISC-V + HiFi4 DSP异构多核处理器设计的国产工业评估板，ARM Cortex-A7处理器单元主频高达1.2GHz。评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
评估板接口资源丰富，引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时引出LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI、4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估与技术预研。

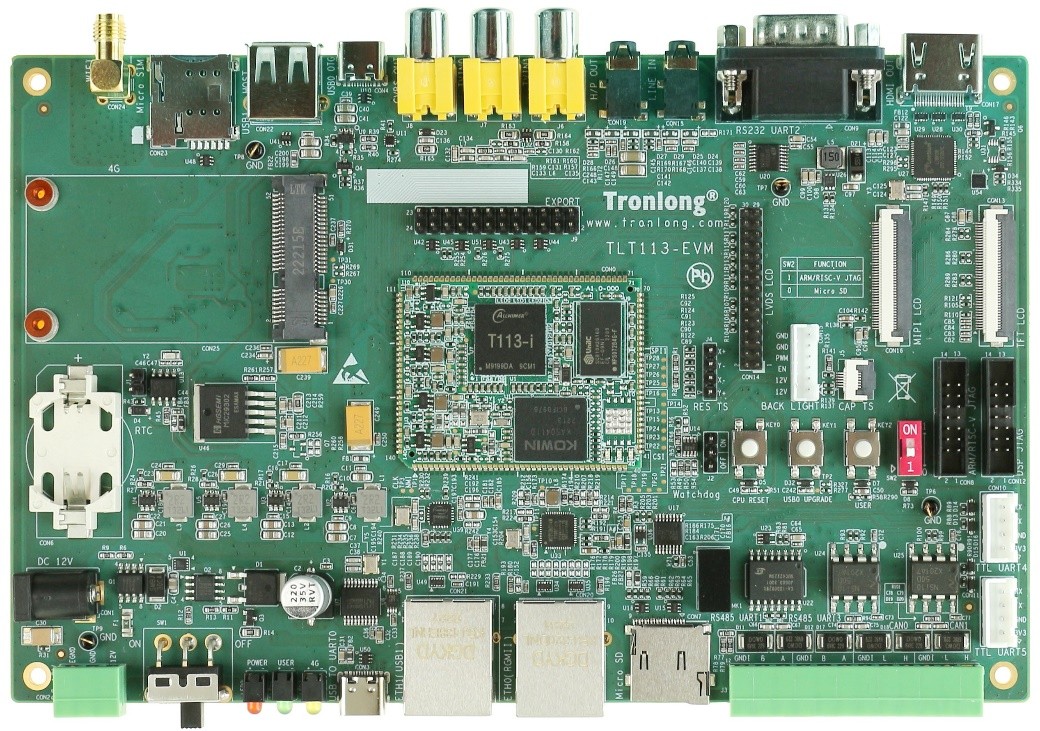

图 1 评估板正面图

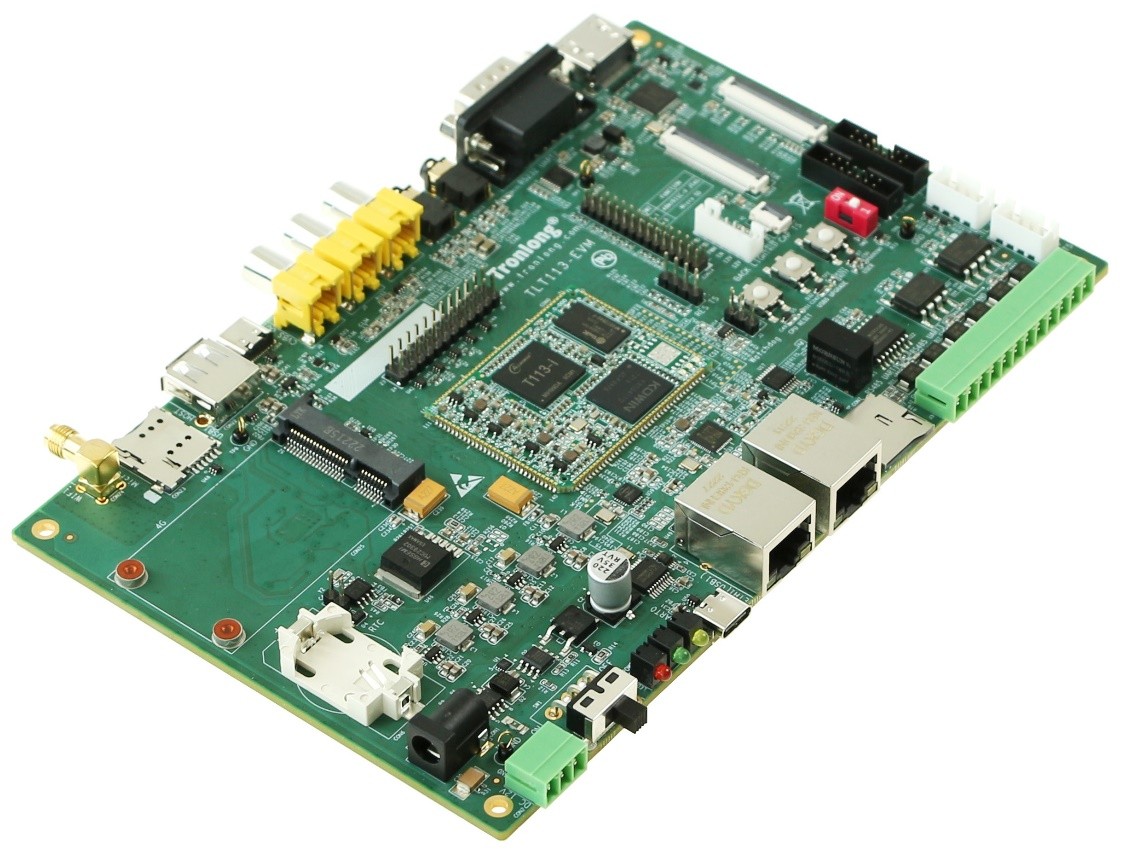

图 2 评估板斜视图

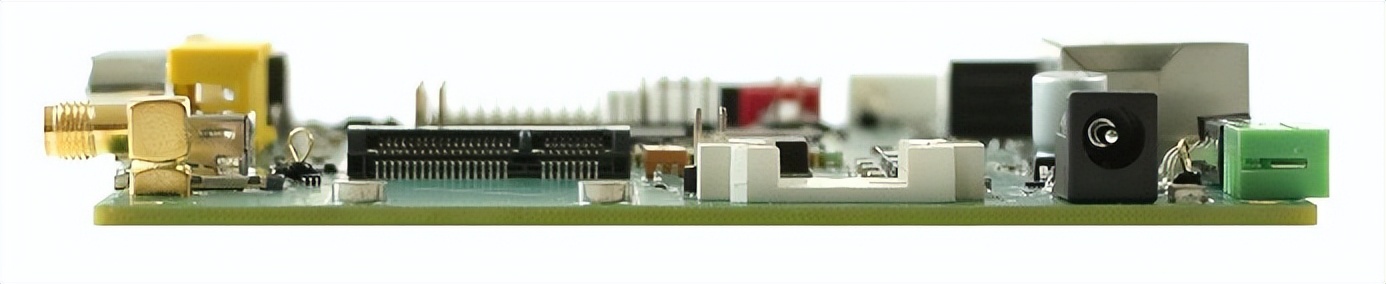

图 3 评估板侧视图1

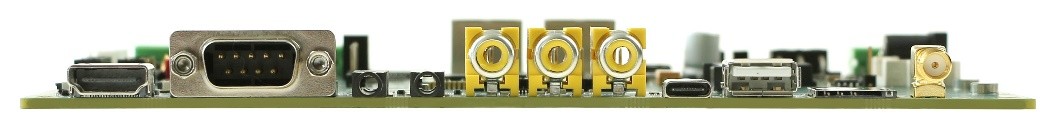

图 4 评估板侧视图2
图 5 评估板侧视图3
图 6 评估板侧视图4典型应用领域
- 工业控制
- 工业网关
- 仪器仪表
- 能源电力
- 轨道交通
软硬件参数
硬件框图

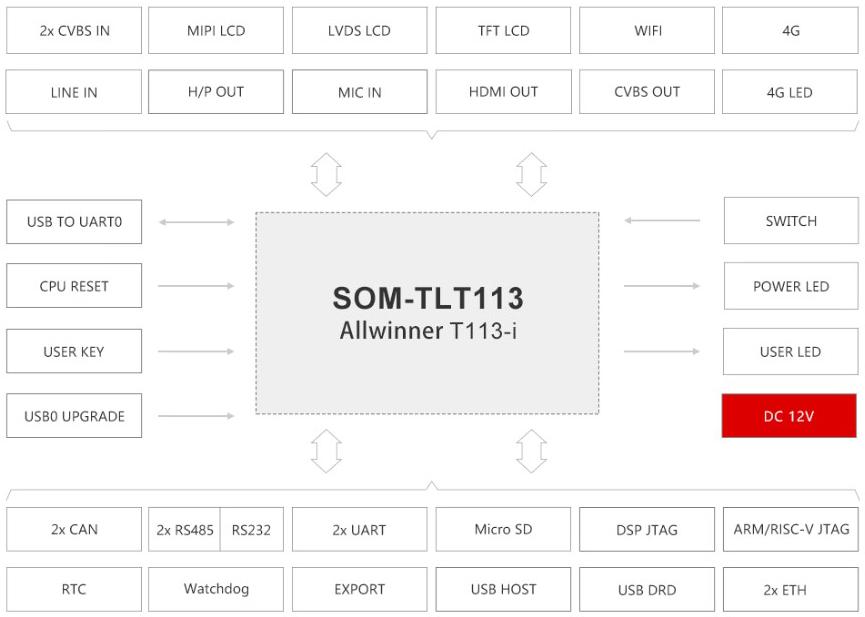

图 7 评估板硬件框图

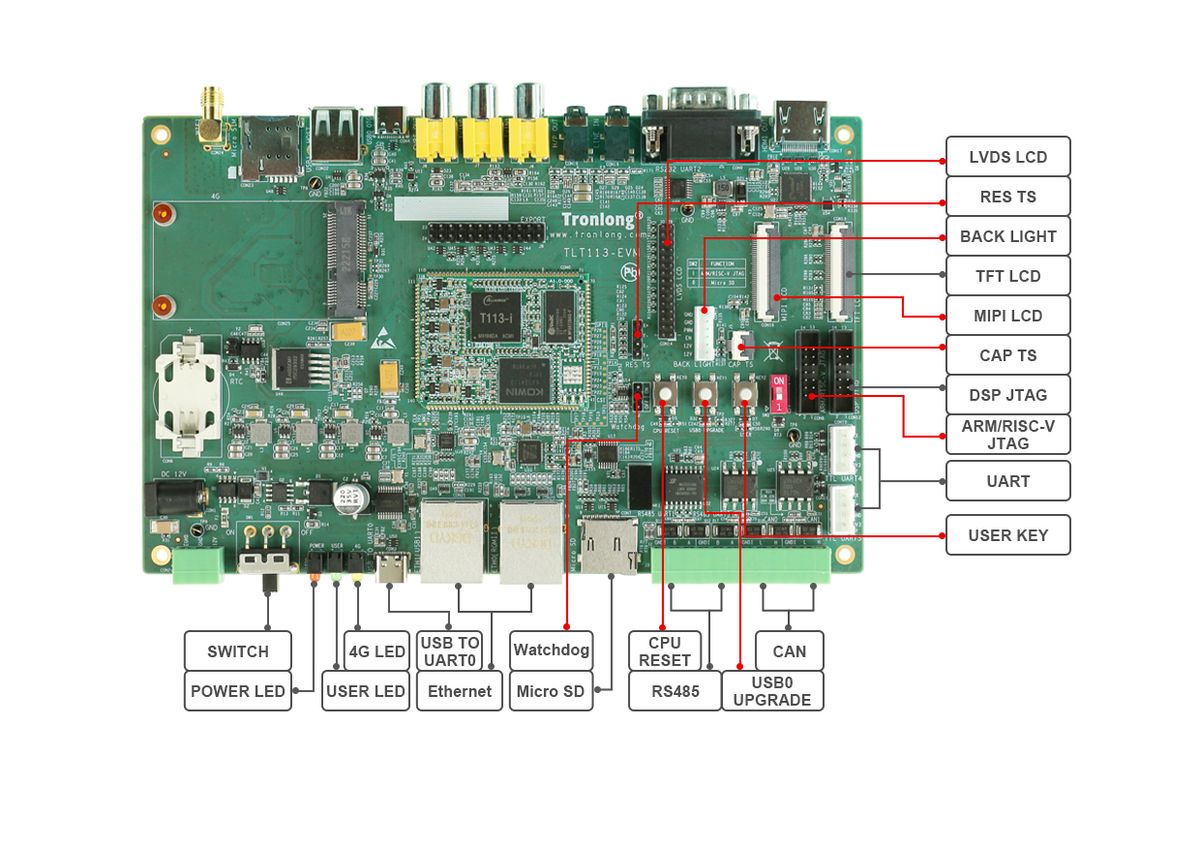

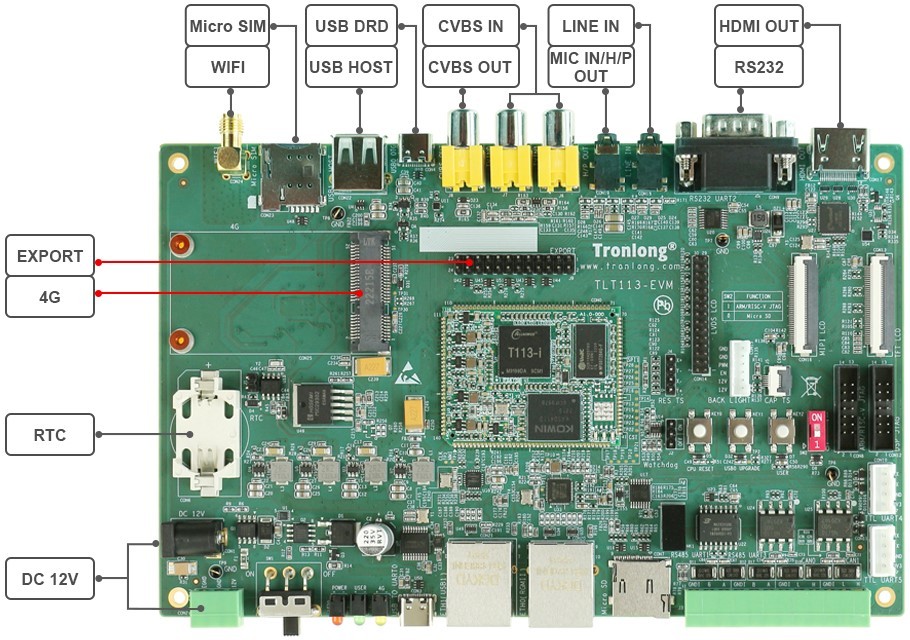

图 8 评估板硬件资源图解1
图 9 评估板硬件资源图解2硬件参数
表 1
|
CPU |
全志科技T113-i，22nm |
|
|
2x ARM Cortex-A7，主频高达1.2GHz |
||
|
1x HiFi4 DSP，主频高达600MHz |
||
|
1x 玄铁C906 RISC-V(64bit)，主频高达600MHz 备注：官方暂未提供RISC-V SDK，具体发布时间待定 |
||
|
Decoder |
H.265 MP@L5.0 up to 4K@30fps H.264 BP/MP/HP@L5.0 up to 4K@24fps MPEG-4 SP/ASP L5.0 up to 1080p@60fps MPEG-2/MPEG-1 MP/HL up to 1080p@60fps JPEG/Xvid/Sorenson Spark up to 1080p@60fps MJPEG up to 1080p@30fps |
|
|
Encoder |
JPEG/MJPEG up to 1080p@60fps |
|
|
ROM |
256MByte NAND FLASH或4GByte eMMC |
|
|
RAM |
128/256/512MByte DDR3 |
|
|
LED |
2x 电源指示灯（核心板1个，评估底板1个） |
|
|
3x 用户可编程指示灯（核心板2个，评估底板1个） |
||
|
1x 4G模块指示灯（评估底板1个） |
||
|
KEY |
1x CPU RESET按键 |
|
|
1x 用户输入按键 |
||
|
1x USB0 UPGRADE按键 |
||
|
RTC |
1x RTC座，适配纽扣电池ML2032（3V可充）、CR2032（3V不可充） |
|
|
Ethernet |
1x ETH0(RGMII)，RJ45接口，10/100/1000M自适应 |
|
|
1x ETH1(USB1)，RJ45接口，10/100M自适应，由USB1 HUB引出 |
||
|
WIFI |
1x WIFI模块，150Mbps速率，通过USB1 HUB连接 |
|
|
4G |
1x 4G模块（选配），Mini PCIe母座，通过USB1 HUB连接 |
|
|
1x Micro SIM接口 |
||
|
USB |
1x USB0 DRD，USB2.0，Type-C接口 |
|
|
1x USB1 HOST，USB2.0，Type-A接口，由USB1 HUB引出 |
||
|
CAN |
2x CAN，3pin 3.81mm绿色端子，由CAN0、CAN1引出 |
|
|
UART |
1x Debug UART，Type-C接口，由UART0引出 |
|
|
2x RS485 UART，3pin 3.81mm绿色端子，由UART1、UART3引出 |
||
|
1x RS232 UART，DB9接口，由UART2引出 |
||
|
2x TTL UART，4pin 2.54mm白色端子，由UART4、UART5引出 |
||
|
Video IN |
1x CSI(CMOS sensor parallel interface)，8bit并口，通过测试点引出 |
|
|
2x CVBS IN，支持NTSC和PAL制式，RCA莲花座 |
||
|
Video OUT |
1x LVDS LCD电阻触摸屏接口，支持1080P@60fps；2x 15pin（显示） + 6pin（背光）排针，间距2.0mm；4pin（触摸）排针，间距2.54mm |
|
|
1x TFT LCD电阻触摸屏接口，支持1080P@60fps，40pin FFC连接器，间距0.5mm |
||
|
1x MIPI LCD电容触摸屏接口，支持1920x1200@60fps，40pin（显示） + 6pin（触摸）FFC连接器，间距0.5mm 备注：LVDS LCD、TFT LCD、MIPI LCD接口引脚存在复用关系 |
||
|
1x HDMI OUT接口 备注：HDMI OUT由MIPI LCD信号转换引出 |
||
|
1x CVBS OUT，支持NTSC和PAL制式，RCA莲花座 |
||
|
Audio |
1x 3.5mm LINE IN接口 |
|
|
1x 3.5mm MIC IN、H/P(Headphone) OUT接口 |
||
|
Watchdog |
1x 3pin排针配置接口，间距2.54mm，采用外置芯片方案 |
|
|
SD |
1x Micro SD，由SDC0引出 |
|
|
EXPORT |
1x EXPORT拓展接口，2x 12pin排针，间距2.54mm |
|
|
JTAG |
1x ARM/RISC-V JTAG接口，14pin，间距2.0mm |
|
|
1x DSP JTAG接口，14pin，间距2.0mm |
||
|
SWITCH |
1x 电源拨动开关 |
|
|
POWER |
1x 12V直流输入DC-005电源接口，可适配外径5.5mm、内径2.1mm电源插头 1x 12V直流输入，3pin绿色端子，间距3.81mm |
|
软件参数
表 2
|
内核 |
Linux-5.4.61、Linux-RT-5.4.61、翼辉SylixOS（国产操作系统，计划） |
|
|
文件系统 |
Buildroot-201902、翼辉SylixOS（国产操作系统，计划） |
|
|
图形界面开发工具 |
Qt-5.12.5 |
|
|
软件开发套件提供 |
T113-i_V1.0(Linux) |
|
|
驱动支持 |
DDR3 |
eMMC |
|
UART |
NAND FLASH |
|
|
LED |
KEY |
|
|
SD |
CAN |
|
|
Ethernet |
USB |
|
|
4G/WIFI |
CVBS IN |
|
|
RTC |
MIC IN/LINE IN |
|
|
H/P OUT |
LVDS LCD |
|
|
TFT LCD |
MIPI LCD/HDMI OUT |
|
|
CVBS OUT |
Touch Screen |
|
开发资料
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，协助国产元器件方案选型，缩短硬件设计周期；
- 提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；
- 提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单。
开发案例主要包括：
- Linux、Linux-RT、Qt应用开发案例
- HiFi4 DSP开发案例
- ARM + HiFi4 DSP核间通信开发案例
- IgH EtherCAT主站、CAN开发案例
- 4G/WIFI/Bluetooth/NB-IoT/ZigBee/LoRa开发案例
- LVDS、LCD、MIPI、HDMI、CVBS多媒体显示开发案例
- H.264、H.265视频开发案例
- Docker容器技术、MQTT通信协议案例、Ubuntu操作系统演示案例
- 翼辉SylixOS国产操作系统演示案例（计划）
- 8/16通道国产同步AD采集开发案例（与AD7606/AD7616管脚兼容）（计划）
- ARM与FPGA通信开发案例(SPI/CSI)（计划）
电气特性
工作环境
表 3
|
环境参数 |
最小值 |
典型值 |
最大值 |
|
核心板工作温度 |
-40°C |
/ |
85°C |
|
核心板工作电压 |
/ |
5.0V |
/ |
|
评估板工作电压 |
/ |
12.0V |
/ |
功耗测试
表 4
|
类别 |
工作状态 |
电压典型值 |
电流典型值 |
功耗典型值 |
|
核心板 |
空闲状态 |
5.0V |
0.12A |
0.60W |
|
满负荷状态 |
5.0V |
0.22A |
1.10W |
|
|
评估板 |
空闲状态 |
12.0V |
0.19A |
2.28W |
|
满负荷状态 |
12.0V |
0.23A |
2.76W |
备注：测试数据与具体应用场景有关，仅供参考。
空闲状态：系统启动，评估板不接入其他外接模块，不执行程序。
满负荷状态：系统启动，评估板不接入其他外接模块，运行DDR压力读写测试程序，2个ARM Cortex-A7核心的资源使用率约为100%。
机械尺寸
表 5
|
核心板 |
评估底板 |
|
|
PCB尺寸 |
35mm*45mm |
120mm*190mm |
|
PCB层数 |
8层 |
4层 |
|
PCB板厚 |
1.6mm |
1.6mm |
|
安装孔数量 |
/ |
4个 |

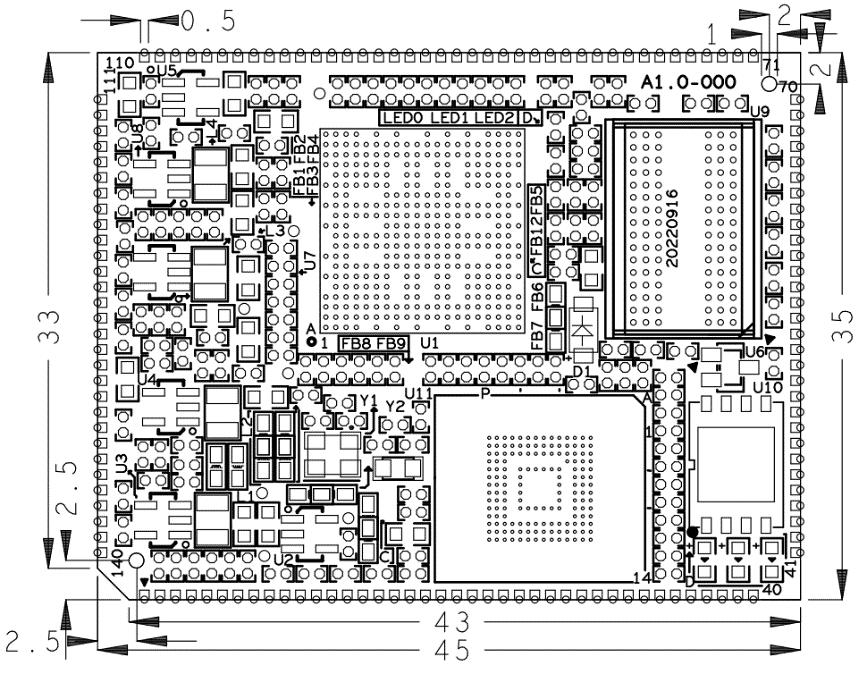

图 10 核心板机械尺寸图

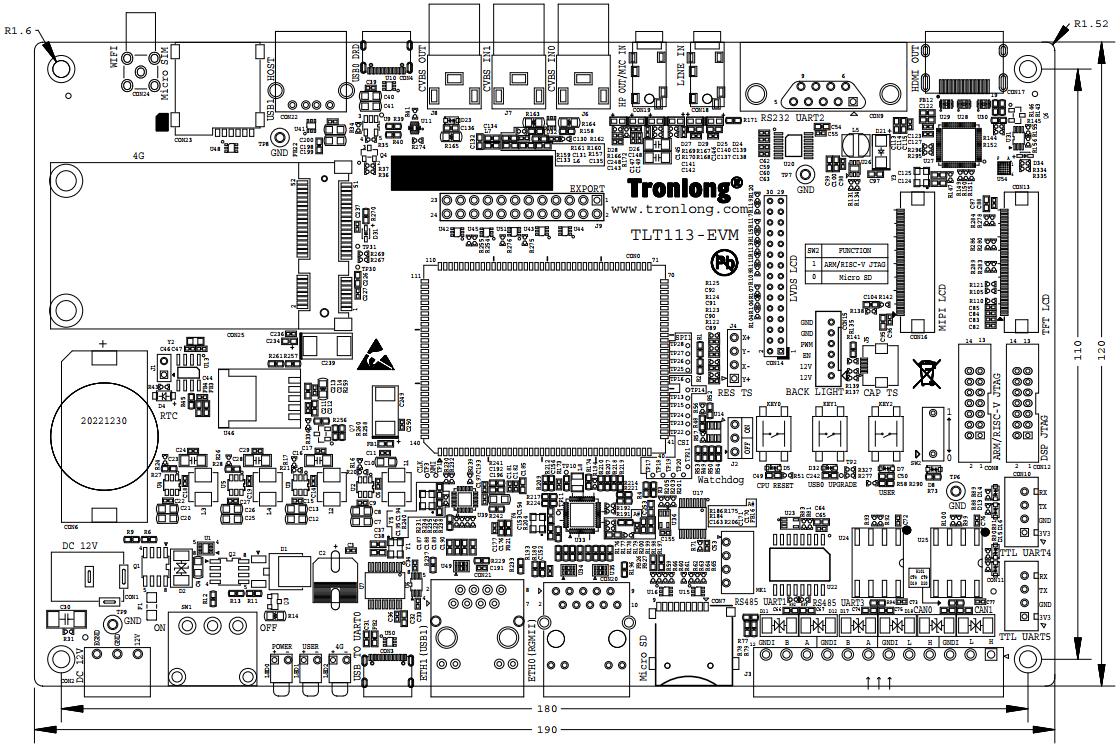

图 11 评估底板机械尺寸图产品订购型号
表 6
|
型号 |
CPU |
ARM主频 |
NAND FLASH |
eMMC |
DDR3 |
|
TLT113-EVM-A1.1-2GN1GD-I-A1.0 |
T113-i |
1.2GHz |
256MB |
/ |
128MByte |
|
TLT113-EVM-A1.1-2GN2GD-I-A1.0 |
T113-i |
1.2GHz |
256MB |
/ |
256MByte |
|
TLT113-EVM-A1.1-32GE2GD-I-A1.0 |
T113-i |
1.2GHz |
/ |
4GByte |
256MByte |
|
TLT113-EVM-A1.1-32GE4GD-I-A1.0 |
T113-i |
1.2GHz |
/ |
4GByte |
512MByte |
备注：标配为TLT113-EVM-A1.1-2GN2GD-I-A1.0，其他型号请与相关销售人员联系。

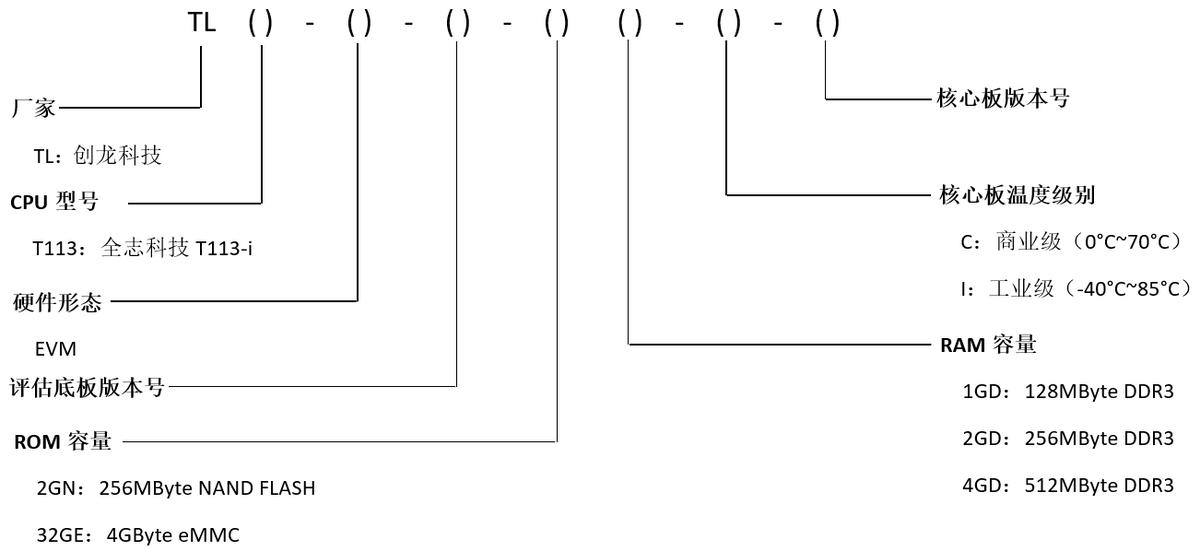

型号参数解释
图 12技术服务
- 协助底板设计和测试，减少硬件设计失误；
- 协助解决按照用户手册操作出现的异常问题；
- 协助产品故障判定；
- 协助正确编译与运行所提供的源代码；
- 协助进行产品二次开发；
- 提供长期的售后服务。
增值服务
- 主板定制设计
- 核心板定制设计
- 嵌入式软件开发
- 项目合作开发
- 技术培训
