网卡bonding简介

网卡绑定就是把多张物理网卡通过软件虚拟成一个虚拟的网卡，配置完毕后，所有的物理网卡的ip和mac将会变成相同的。多网卡同时工作可以提高网络速度，还可以实现网卡的负载均衡、冗余。

bonding模式

1    round-robin(mode=0)

轮转策略，轮流在每一个slave网卡上发送数据包，提供负载均衡和容错能力。

2    active-backup(mode=1)

主备策略，只有一个slave被激活，只有当active的slave的接口down时，才会激活其它slave接口。主备模式下发生一次故障切换，在新激活的slave接口上会发送一个或者多个gratuitous ARP。主salve接口上以及配置在接口上的所有VLAN接口都会发送gratuitous ARP，需要在这些接口上配置了至少一个IP地址。VLAN接口上发送的的gratuitous ARP将会附上适当的VLAN id。本模式提供容错能力。

3    XOR(mode=2)

基于所选择的hash策略，本模式也提供负载均衡和容错能力。

4    broadcast(mode=3)

广播策略，向所有的slave接口发送数据包，本模式提供容错能力。

5    802.3ad(mode=4)

动态链路聚合，根据802.3ad标准利用所有的slave建立聚合链路。slave接口的出口取决于传输的hash策略，默认策略是简单的XOR策略，而hash策略则可以通xmit_hash_policy选项配置。

前提：每个slave网卡支持ethtool获取速率和双工状态

交换机支持IEEE 802.3ad标准(可能需要配置启用)

IEEE 802.3ad 是执行链路聚合的标准方法。将多个以太网适配器聚集到单独的虚拟适配器方面与“以太通道（EtherChannel）”的功能相同，能提供更高的带宽防止发生故障。例如，eth0 和 eth1 可以聚集到称作 eth3 的 IEEE 802.3ad链路聚合；然后用 IP 地址配置接口 eth3。系统将这些聚集的适配器作为一个适配器来考虑。因此，可以像在任何以太网适配器上一样配置它们的 IP。

6    balance-tlb(mode=5)

自适应传输负载均衡：根据每个slave的负载(相对速度)决定从哪个接口发送数据包，从当前接口接收数据包。如果接收的slave接口故障，其它slave接口将接管它的mac地址继续接收。

前提：每个slave网卡支持ethtool获取速率。

7    balance-alb(mode=6)

自适应负载均衡：

前提：每个slave网卡支持ethtool获取速率

每个slave网卡支持启用时重新设置硬件地址

小结：

　　mode 1、5、6不需要交换机设置

　　mode 0、2、3、4需要交换机设置

缺省使用mode 0

bonding驱动加载



  1.







    cat /boot/config-2.6.32-431.el6.x86_64 | grep -i bonding


    2.

  2.







    CONFIG_BONDING=m          # 这里可以看出bonding驱动编译成可以动态加载的内核模块


    3.

  3.







    [root@compute1 ~]# vim /etc/modprobe.d/bond.conf   # 开机自动加载bonding驱动


    4.

  4.







    alias bond0 bonding


    5.

  5.







    options bond0 miimon=100 mode=0   # miimon：多长时间检查一次网络，单位ms;

bonding模式0配置



  1.







    vim /etc/sysconfig/network-scripts/ifcfg-bond0 # 建立虚拟网卡bond0 DEVICE=bond0 IPADDR=10.10.10.1


    2.

  2.







    NETMASK=255.255.255.0


    3.

  3.







    ONBOOT=yes


    4.

  4.







    BOOTPROTO=none


    5.

  5.







    USERCTL=no


    6.

  6.







    GATEWAY=10.10.10.254


    7.

  7.










    8.

  8.







    vim /etc/sysconfig/network-scripts/ifcfg-eth0


    9.

  9.







    DEVICE=eth0


    10.

  10.







    BOOTPROTO=none


    11.

  11.







    ONBOOT=yes


    12.

  12.







    USERCTL=no


    13.

  13.







    MASTER=bond0


    14.

  14.







    SLAVE=yes


    15.

  15.










    16.

  16.







    vim /etc/sysconfig/network-scripts/ifcfg-eth1


    17.

  17.







    DEVICE=eth1


    18.

  18.







    BOOTPROTO=none


    19.

  19.







    ONBOOT=yes


    20.

  20.







    USERCTL=no


    21.

  21.







    MASTER=bond0


    22.

  22.







    SLAVE=yes # 设置完成后，重启网络服务来使用bond0生效


    23.

  23.










    24.

  24.







    service network restart # bond模块会自动加载


    25.

  25.







    cat /proc/net/bonding/bond0 # 查看目前bonding的状态


    26.

  26.







    modprobe -r bonding;service network restart # 让bond模式生效

 bonding模式1配置

具体操作步骤就下面这步不同，其它一致。



  1.







    vim /etc/modprobe.d/bond.conf


    2.

  2.







    alias bond0 bonding


    3.

  3.







    options bond0 miimon=100 mode=1    # 模式1


    4.

  4.










    5.

  5.







    vim /etc/rc.d/rc.local   # eth0 eth1的工作顺序(仅在主备模式下需要做这个设置，其他的模式不需要做这个设置)


    6.

  6.







    ifenslave bond0 eth0 eth1








注：在高可用的环境下，网卡配置bonding后，vip_nic要为bond0

bonding模式4配置



  1.







    #  具体操作步骤就下面这步不同，其它一致。


    2.

  2.







    vim /etc/modprobe.d/bond.conf


    3.

  3.







    alias bond0 bonding


    4.

  4.







    options bond0 miimon=100 mode=4 lacp_rate=1    # 模式4








注意的是：交换机和服务器连接的那块要配置动态的channel-group （需要配置交换机的动态链路聚合）

bond4下启动vlan子接口

实例：未配置VLAN的mode4的网卡配置文件



  1.







    # cat ifcfg-eth2


    2.

  2.







    DEVICE=eth2


    3.

  3.







    TYPE=Ethernet


    4.

  4.







    ONBOOT=yes


    5.

  5.







    NM_CONTROLLED=no


    6.

  6.







    BOOTPROTO=static


    7.

  7.







    MASTER=bond0


    8.

  8.







    SLAVE=yes


    9.

  9.










    10.

  10.







    # cat ifcfg-eth3


    11.

  11.







    DEVICE=eth3


    12.

  12.







    TYPE=Ethernet


    13.

  13.







    ONBOOT=yes


    14.

  14.







    NM_CONTROLLED=no


    15.

  15.







    BOOTPROTO=static


    16.

  16.







    MASTER=bond0


    17.

  17.







    SLAVE=yes


    18.

  18.










    19.

  19.







    # cat ifcfg-bond0


    20.

  20.







    DEVICE=bond0


    21.

  21.







    TYPE=Ethernet


    22.

  22.







    BOOTPROTO=static


    23.

  23.







    ONBOOT=yes


    24.

  24.







    IPADDR=10.20.42.3


    25.

  25.







    NETMASK=255.255.255.0


    26.

  26.







    GATEWAY=10.20.42.254


    27.

  27.










    28.

  28.







    # cat /etc/modprobe.d/bonding.conf


    29.

  29.







    alias bond0 bonding


    30.

  30.







    options bond0 miimon=100 mode=4










实例：配置了VLAN-tag的网卡bond文件



  1.







    [root@sz02 network-scripts]# cat ifcfg-eth0


    2.

  2.







    DEVICE=eth0


    3.

  3.







    IPV6INIT=no


    4.

  4.







    MTU=1500


    5.

  5.







    NM_CONTROLLED=no


    6.

  6.







    ONBOOT=yes


    7.

  7.







    MASTER=bond0


    8.

  8.







    SLAVE=yes


    9.

  9.







    USERCTL=no


    10.

  10.







    BOOTPROTO=none


    11.

  11.










    12.

  12.







    [root@sz02 network-scripts]# cat ifcfg-eth1


    13.

  13.







    DEVICE=eth1


    14.

  14.







    IPV6INIT=no


    15.

  15.







    MTU=1500


    16.

  16.







    NM_CONTROLLED=no


    17.

  17.







    ONBOOT=yes


    18.

  18.







    MASTER=bond0


    19.

  19.







    SLAVE=yes


    20.

  20.







    USERCTL=no


    21.

  21.







    BOOTPROTO=none


    22.

  22.










    23.

  23.







    [root@sz02 network-scripts]# cat ifcfg-bond0


    24.

  24.







    DEVICE=bond0


    25.

  25.







    ONBOOT=yes


    26.

  26.







    TYPE=Ethernet


    27.

  27.







    BOOTPROTO=none


    28.

  28.







    BONDING_OPTS='mode=4 miimon=100'


    29.

  29.










    30.

  30.







    [root@sz02 network-scripts]# cat ifcfg-bond0.101      # 此时的VLAN 的tag就是 101


    31.

  31.







    DEVICE=bond0.101


    32.

  32.







    ONBOOT=yes


    33.

  33.







    TYPE=Ethernet


    34.

  34.







    BOOTPROTO=none


    35.

  35.







    IPADDR=10.101.1.7


    36.

  36.







    NETMASK=255.255.255.0


    37.

  37.







    VLAN=yes


    38.

  38.







    GATEWAY=10.101.1.254


    39.

  39.










    40.

  40.







    [root@sz02 network-scripts]# cat /etc/modprobe.d/bond.conf   #  开机时加载bond模块


    41.

  41.







    alias bond0 bonding


    42.

  42.










    43.

  43.







    [root@sz02 network-scripts]# lsmod |grep 8021q         # 打了VLAN的，机器必需具备8021q模块才可以配通IP


    44.

  44.







    8021q                  20362  0


    45.

  45.







    garp                    7152  1 8021q










VLAN是虚拟局域网的缩写。 一个物理交换机上可以共存多个VLAN，这些交换机通过Linux软件配置，而不是通过硬件接口（您仍然需要配置实际的硬件交换机）。

VLAN作为名称建议一次组合多个LAN。 但是，VLAN的优点是什么？


—高性能.


—易于管理.


—安全.

为了安全起见，VLAN为提供了划分LAN的能力。


当将服务器计算机物理移动到另一个位置时，您不必配置任何硬件设备。

关于LAN硬件的注意事项


1.为了能够使用VLAN，需要在以太网上支持IEEE 802.1q标准的交换机。


2.还需要一个与Linux兼容的NIC（网络接口卡），并支持802.1q标准。



  1.







    # 永久加载8021q module


    2.

  2.










    3.

  3.







    cat > /etc/sysconfig/modules/8021q.modules << EOF


    4.

  4.







    \#\!/bin/sh


    5.

  5.







    if [ ! `lsmod | grep 8021q` ] ; then


    6.

  6.







            exec /sbin/modprobe 8021q >/dev/null 2>&1


    7.

  7.







    fi


    8.

  8.







    EOF

1

2

3

4

5

6

7

8

9

modprobe 8021q # 加载模块

vim  /etc/sysconfig/network-scripts/ifcfg-bond0.110  # vlan子接口，发出去的包是带有vlan tag 110的

DEVICE=bond0.110          # vlan子接口要“.”分隔

BOOTPROTO=none

ONBOOT=yes

USERCTL=no

VLAN=yes                  # 写配置文件，就不要安装vconfig来配置vlan子接口

IPADDR=192.168.110.3

PREFIX=24

bond4结合OpenStack ovs flat vlan模式

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

1、 采用linux bridge

    brctl addbr br-bond

    brctl addif br-bond bond0

    ifconfig br-bond 192.168.1.4/24   # 这样配置是可以通的



2、 采用openvswitch

    ovs-vsctl add-br br-bond

    ovs-vsctl add-port br-bond bond0

    ifconfig br-bond 192.168.1.4/24   # 这样配置是不通的



    如果进行如下操作，网络是可以通的

    brctl addbr br-bond

    brctl addif br-bond bond0

    ifconfig br-bond 192.168.1.4/24  # 管理ip地址配置linux bridge上，不是配置在br-data上



    ovs-vsctl add-br br-data            # 创建一个br-data

    ovs-vsctl add-port br-data br-bond  # br-bond作为ovs bridge的一个port，不然计算节点下的虚拟机网络不通



    [root@sha-cloud002 ~]# cat /etc/sysconfig/network-scripts/ifcfg-br-bond  # br-data配置文件如下

    DEVICE=br-bond

    IPADDR=10.10.10.12

    NETMASK=255.255.255.0

    ONBOOT=yes

    NM_CONTROLLED="no"

    BOOTPROTO=none

    TYPE=Bridge

    DELAY=0  # prevent it waiting on interface start



# 这里需要注意一下，如果是hp刀片服务器，网卡做bond后划vlan子接口才能

和上端交换机通信。这时候配置需要调整下

    ovs-vsctl add-port br-data eth0.470（举例vlan id:470）

    ovs-vsctl set Port eth0.470 tag=470(打了tag后相当于access口，access口出去的包是不带vlan id的)

虽然上述操作也可以，但让人觉得怪怪的，下面是OVS下设置lacp的正确方式

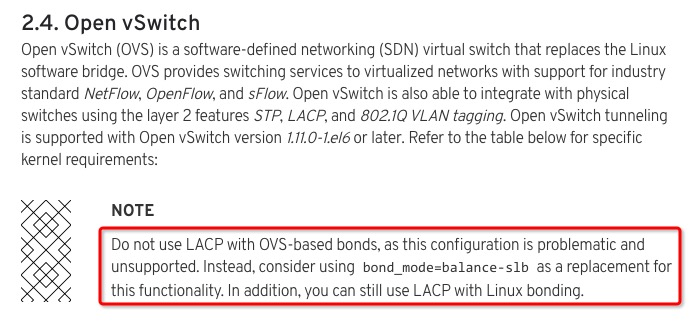

按照红帽官网的建议是不要使用基于ovs的lacp，可以考虑使用balance-slb

详情见：https://access.redhat.com/documentation/en/red-hat-openstack-platform/8/networking-guide/chapter-2-openstack-networking-concepts

关于bond模式下网桥配置可以参考红帽的官方文档：https://access.redhat.com/documentation/en-US/Red_Hat_Enterprise_Linux/6/html/Deployment_Guide/s2-networkscripts-interfaces_network-bridge.html
