Cacti 加入多台主机带宽汇聚

        前面我写了一个cacti加入主机带宽监控的博客。能够參考http://blog.csdn.net/dai451954706/article/details/35272465 。有时可能为了方便运维同学看到同一个机房总的带宽。须要对不同主机的带宽做一个汇聚，以下是我个人做的带宽汇聚方法，仅供參考。

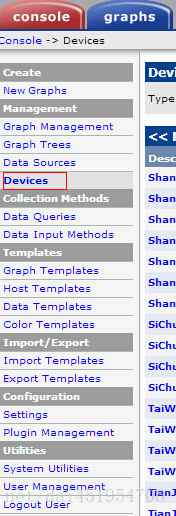

   1. 进入到console->Devices



   2. 在主机列表中找到一个机房中的一台主机



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

    3. 从右側的Graph List进入



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

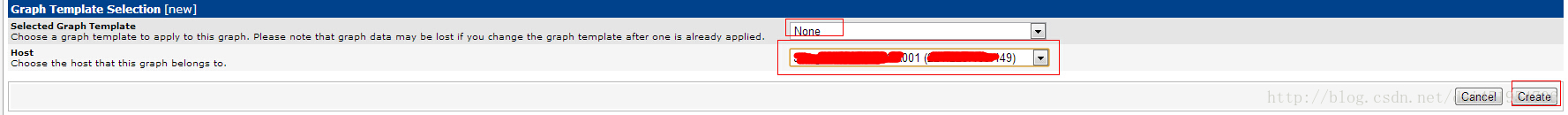

    4. Select Graph Template 一栏选择None；Host选择刚在选择的主机

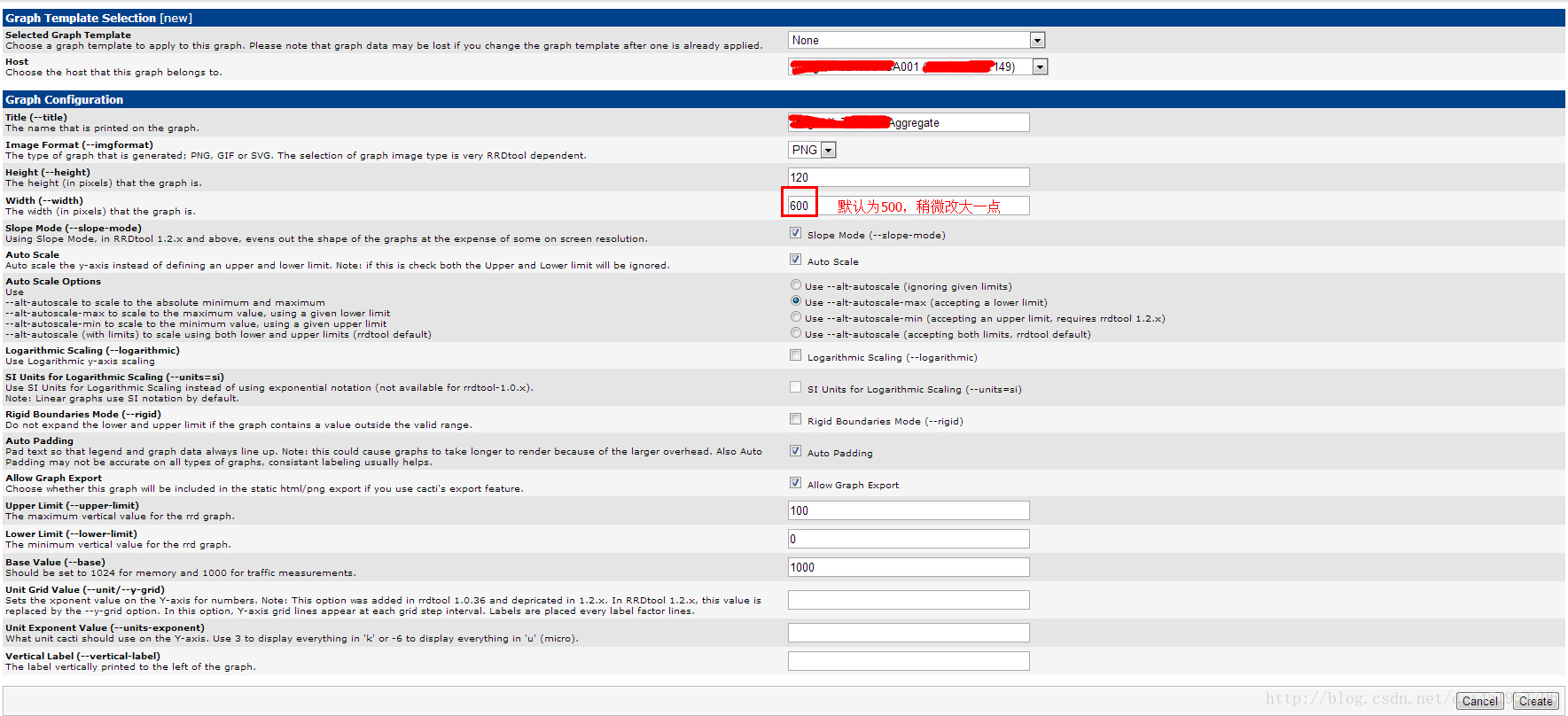

    5. Title一栏中输入显示时在图片上方显示的标题名。width能够以略微改大一些

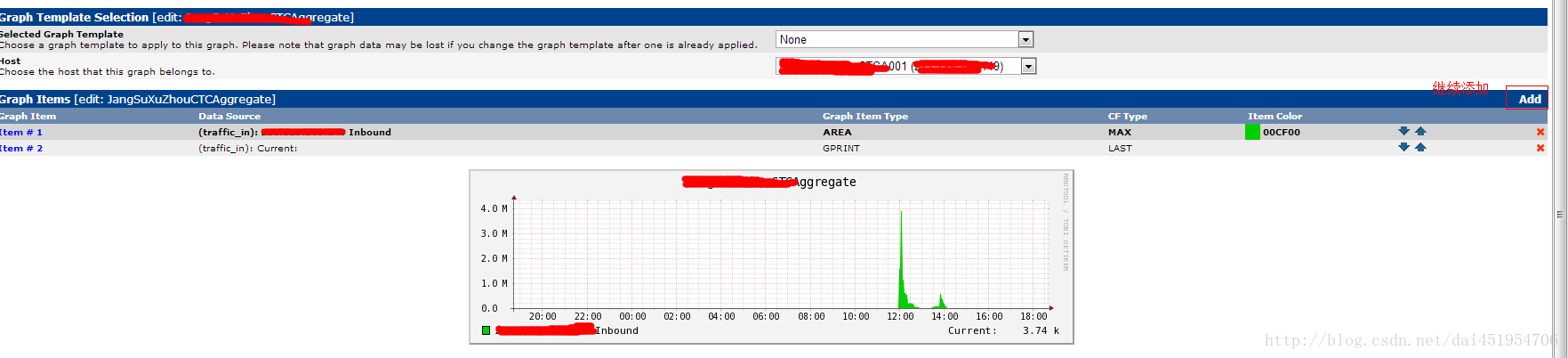

  6. 保存上面的配置后。例如以下图。点击右边的Addbutton进行加入：



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

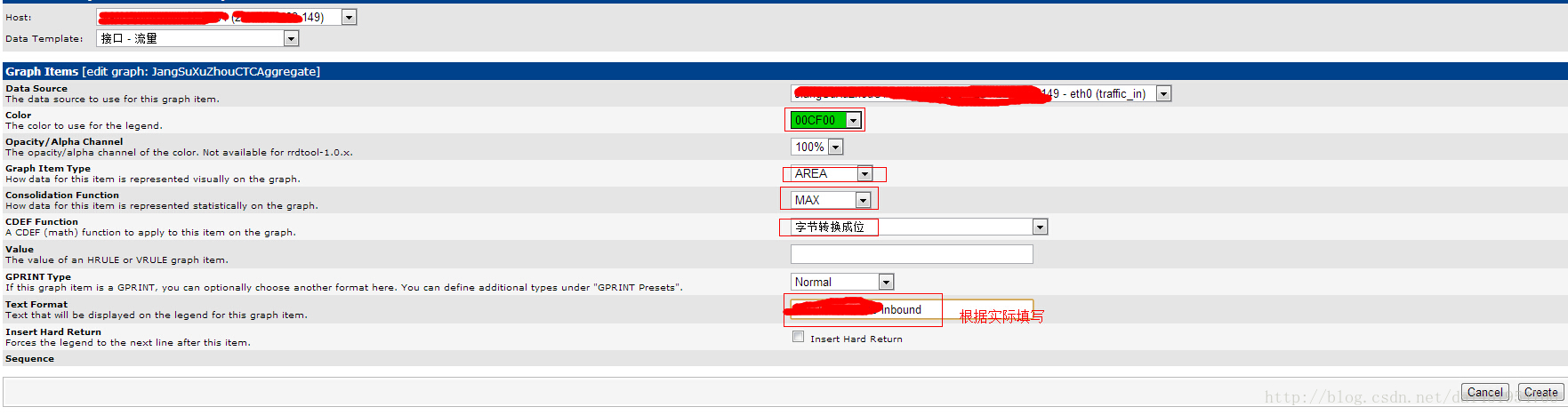

   7. 上面的Host一栏中，从下拉列表选择之前的主机名(XXX.149),再在以下的Data Source一栏选择traffic_in (流入带宽)。颜色选择绿色，Graph Item Type选择Area（仅仅有此处   选择Area。后面都不用选这一项）

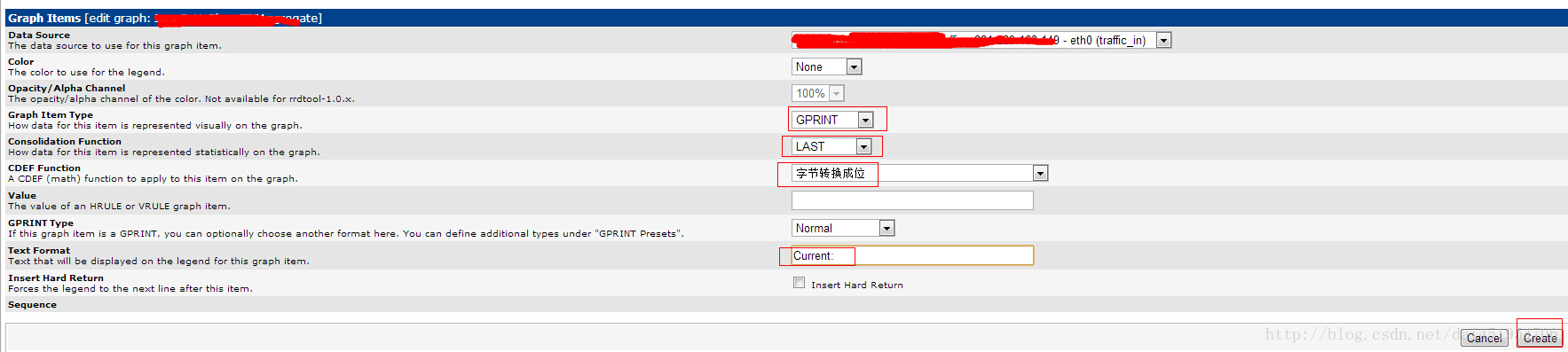

     8. 在图片上加入显示最后的带宽值一栏

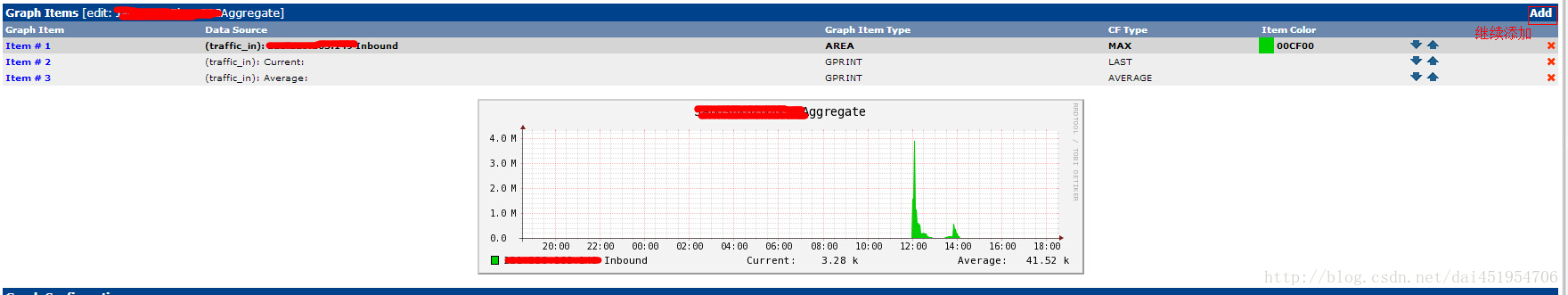

   9.加入完最后值一栏后。就能看到效果了，例如以下：

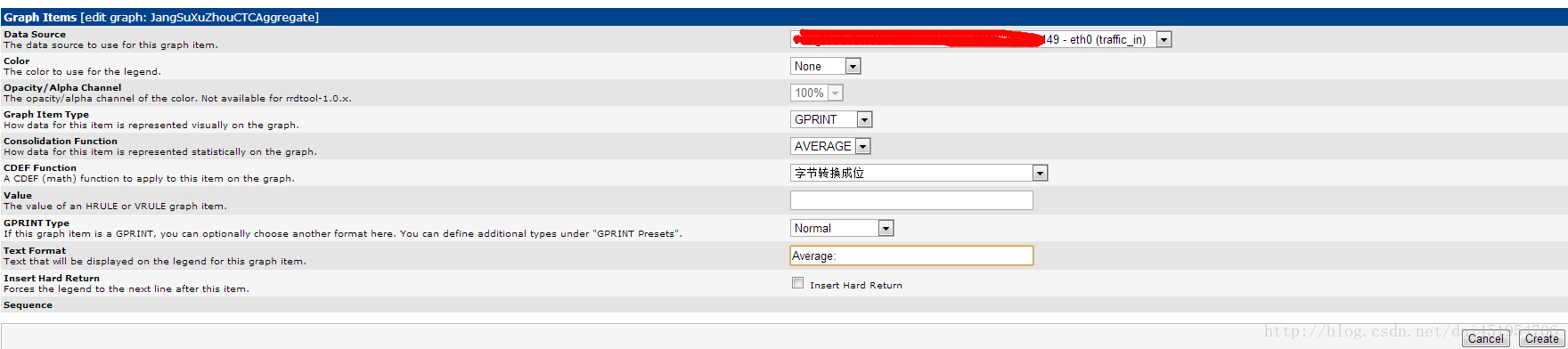

 10. 继续加入平均带宽(Average),



    11.加入完Average后，在效果图的右下角就能看到平均带宽值了，继续加入



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

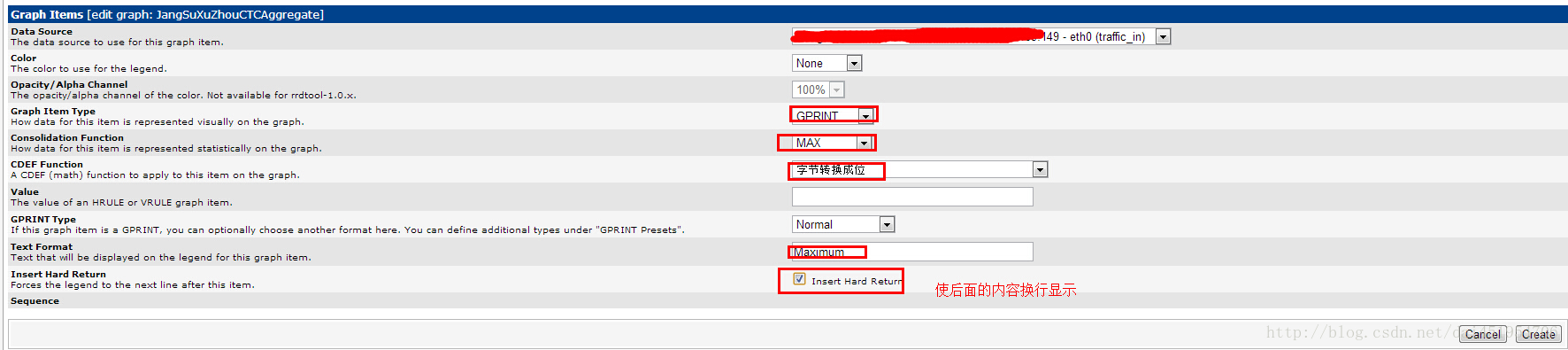

    12.加入最大带宽值，注意下边的小方框要勾上，这样在后面加入的文字和带宽值就会换行显示



    13. 加入完最大带宽后的效果图例如以下



   14. 加入第二台主机的入口流量，分别加入Last(当前值)，Average（平均值），Maximum（最大值）,步骤与之前的一样



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

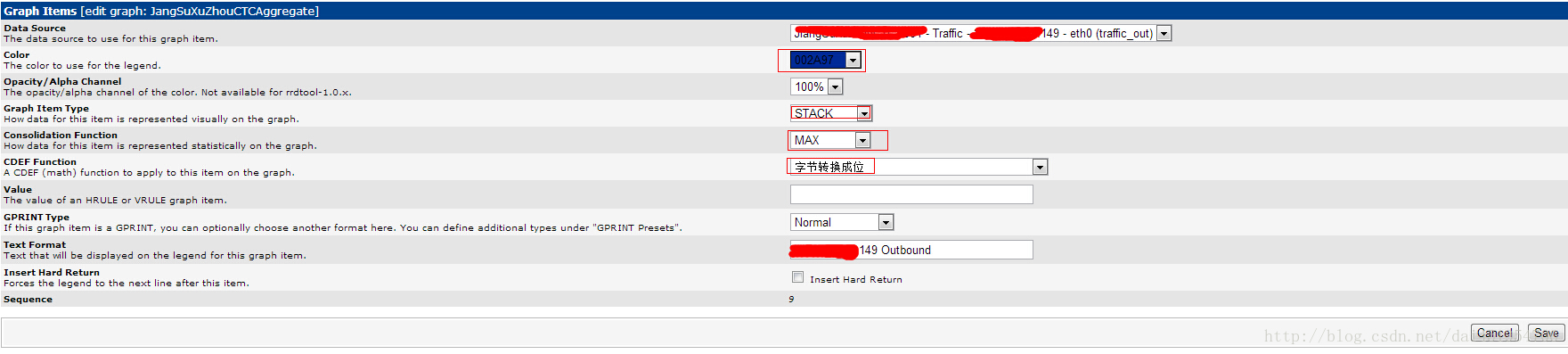

   15. 加入完两台主机的流入带宽后，開始加入流出带宽了，步骤与加入流域带宽一样，下图为加入流出带宽配置

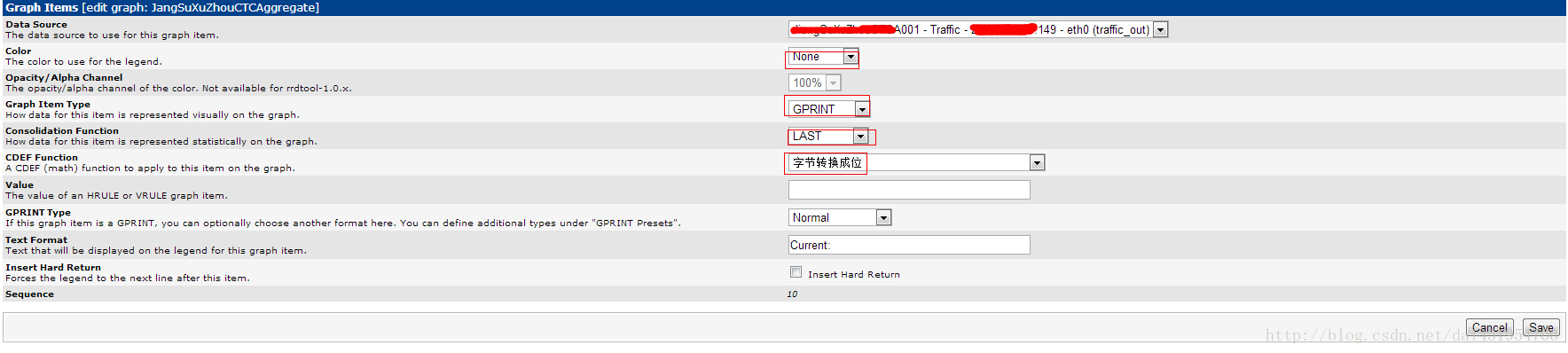

     16. 加入当前流出带宽值



   17. 加入流出带宽平均值



    18. 加入流出带宽最大值



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

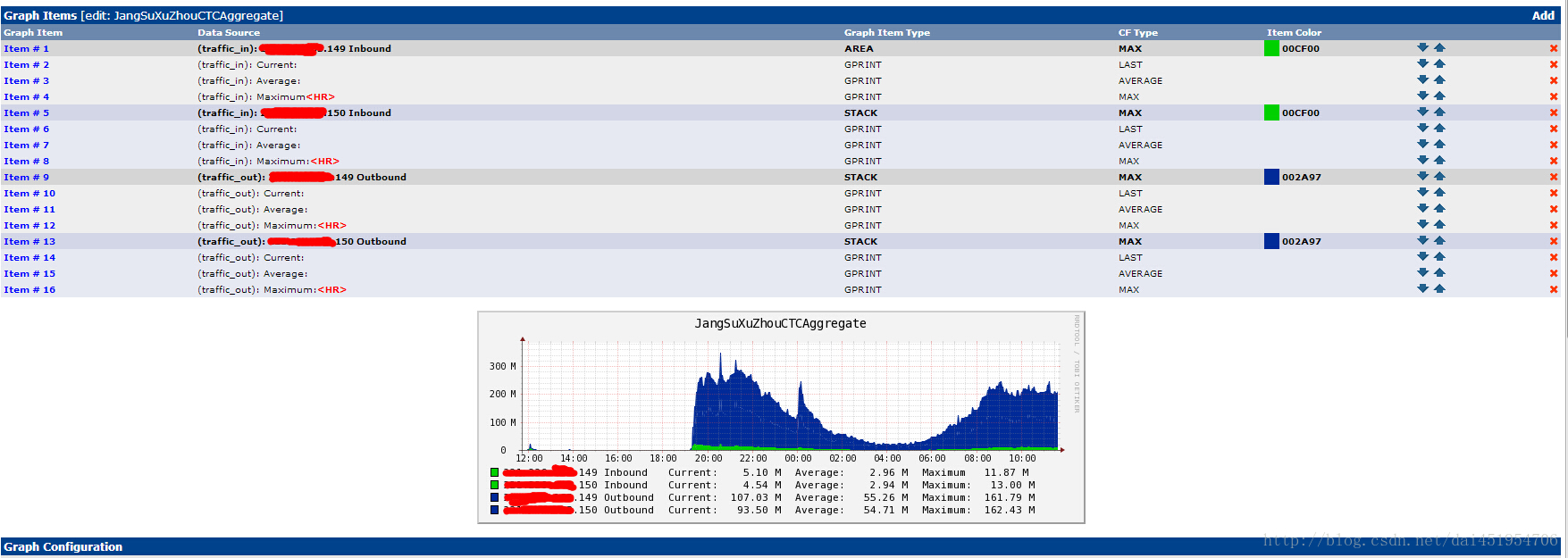

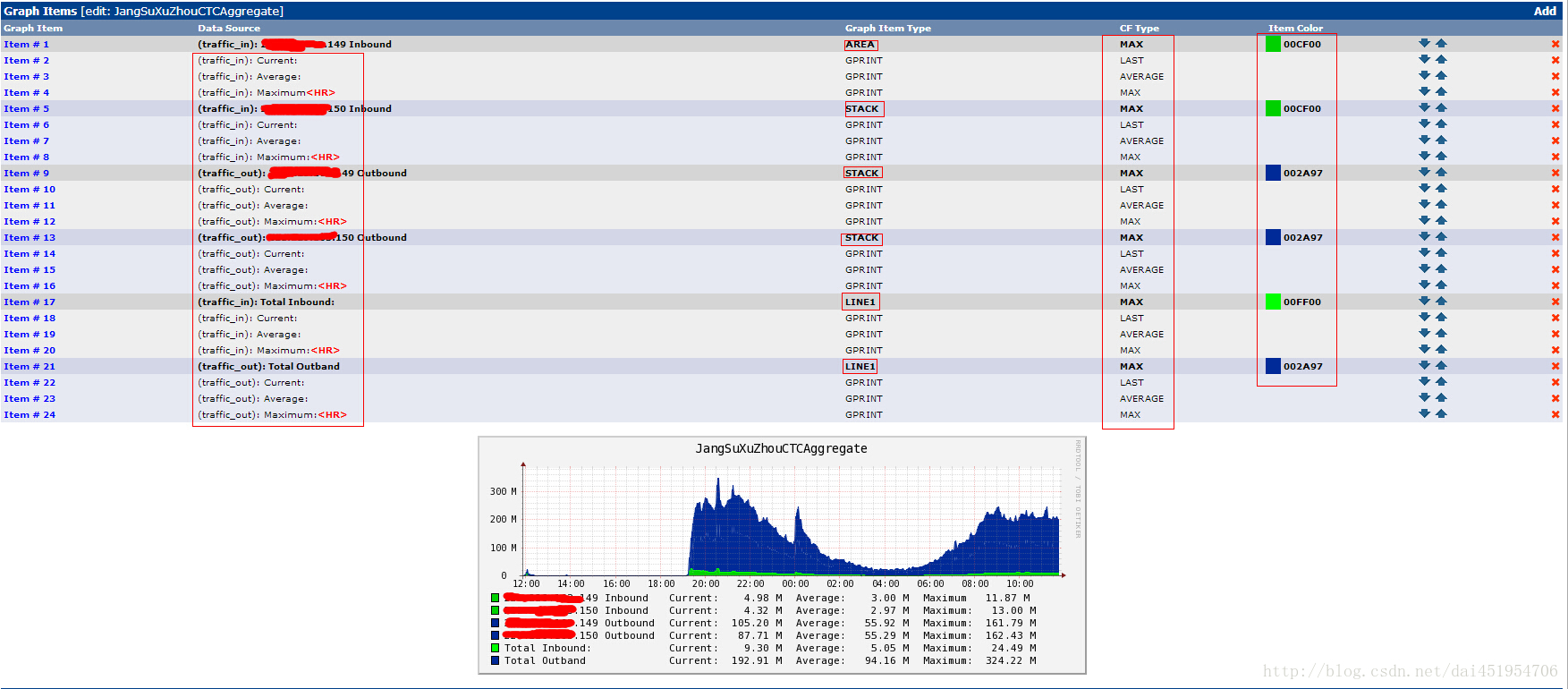

    19.依照之前的步骤加入两台机器的出口带宽。加入完后例如以下图

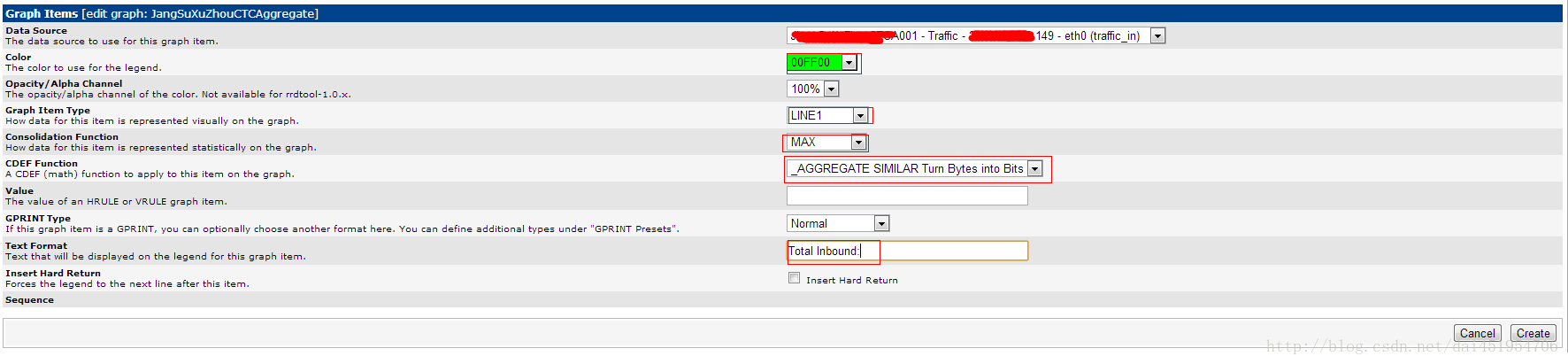

    20. 加入流入带宽汇总，Graph Item Type为 LINE1 。CDEF Function这一栏与之前的不同



    21. 加入当汇总当前带宽，CDEF Function这一栏与之前的不同



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

    22. 加入平均汇总带宽值



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvZGFpNDUxOTU0NzA2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />

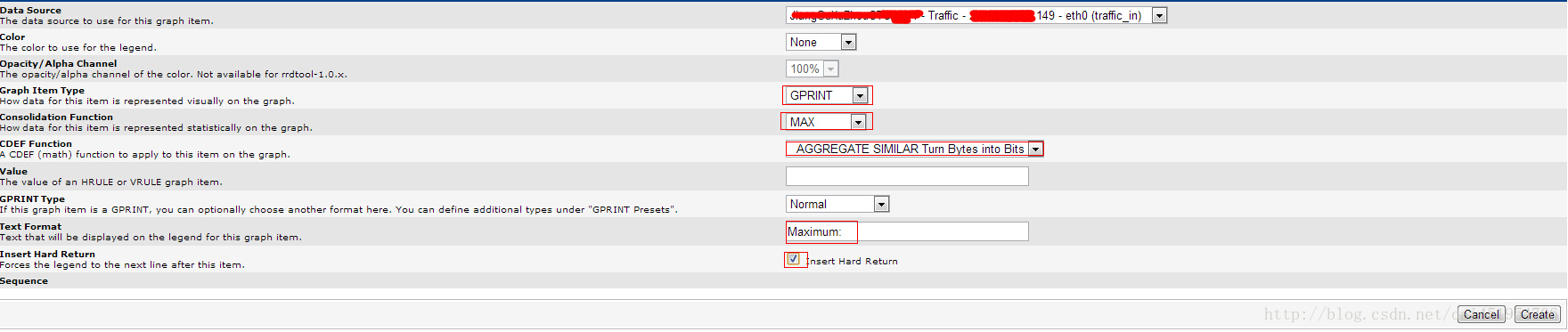

   23. 加入汇总最大带宽值



    24. 与加入汇总流入带宽图步骤同样。再加入流出汇总带宽图，加入完后效果例如以下

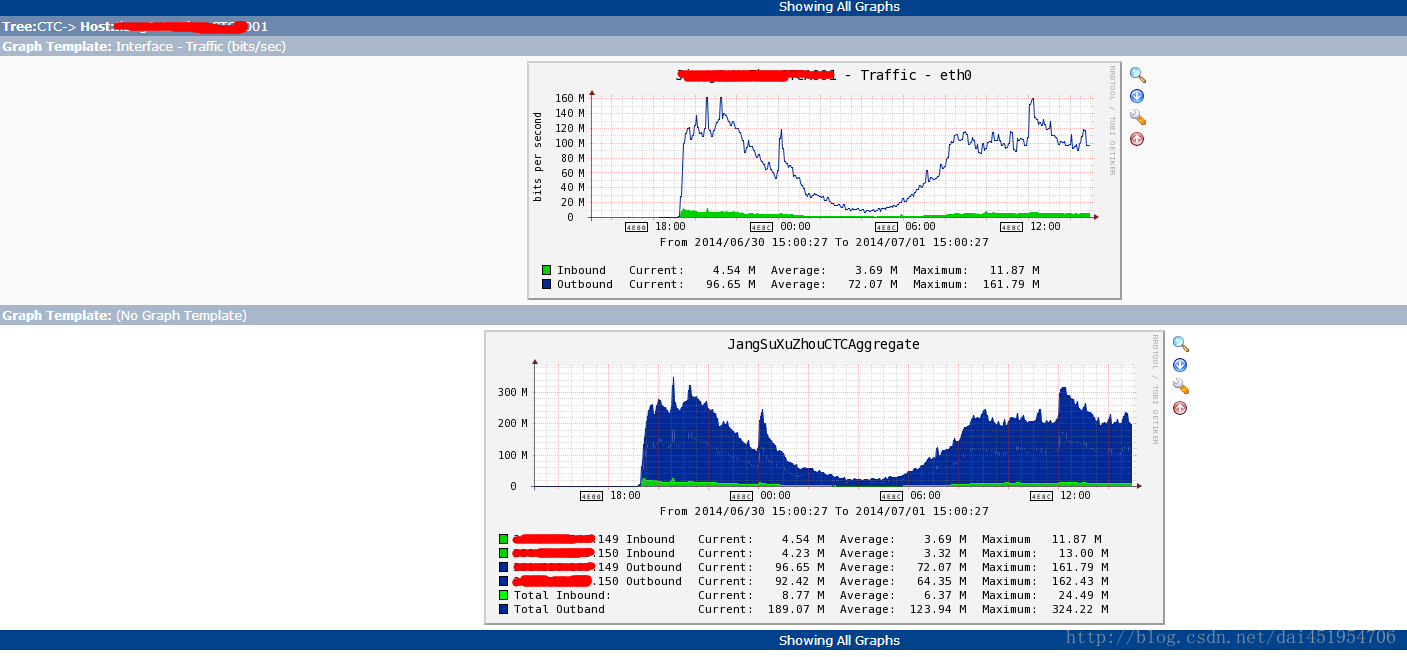

   25. 加入完后，在Graph中找到之前的主机(XXXA001),能够看到已经能显示汇总带宽信息了



    因为我这篇博客写了两天。所曾经后图片的带宽信息有些差异。
