SciTech-EECS-Circuits-Power-Switching Power-PFC(Power Factor Correction,功率因数矫正): PFC电路的作用及其原理 + 无桥PFC(四只MOS管取代全桥整流) + 三相Vienna(维也纳)PFC

SciTech-EECS-Circuits-Power-Switching Power-PFC(Power Factor Correction,功率因数矫正)

1. AC电路基础 与 PF(Power Factor)

三种 基本元器件 上"AC(交流电)"的"负载 及相位(电流VS电压)"特性

• AC(交流电)在 三种 基本元器件 上电流与电压 的 相位差 和 功率:
  • 纯电阻负载 上 "电流"和"电压 "同相". 是 功率消费 器件；
  • 纯电容负载上 "电流" 超前 "电压" 90°, 是 功率储存 器件；
  • 纯电感负载上 "电压" 超前 "电流" 90°, 是 功率储存 器件。
• PF(Power Factor, 功率因数):

  是指 "有功功率" 与 "视在功率(总用电量)" 的 "比值"。

  PF(功率因数)越大，电能利用率越高。

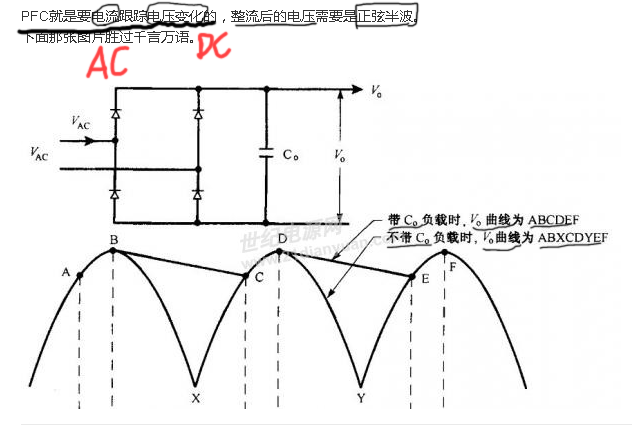

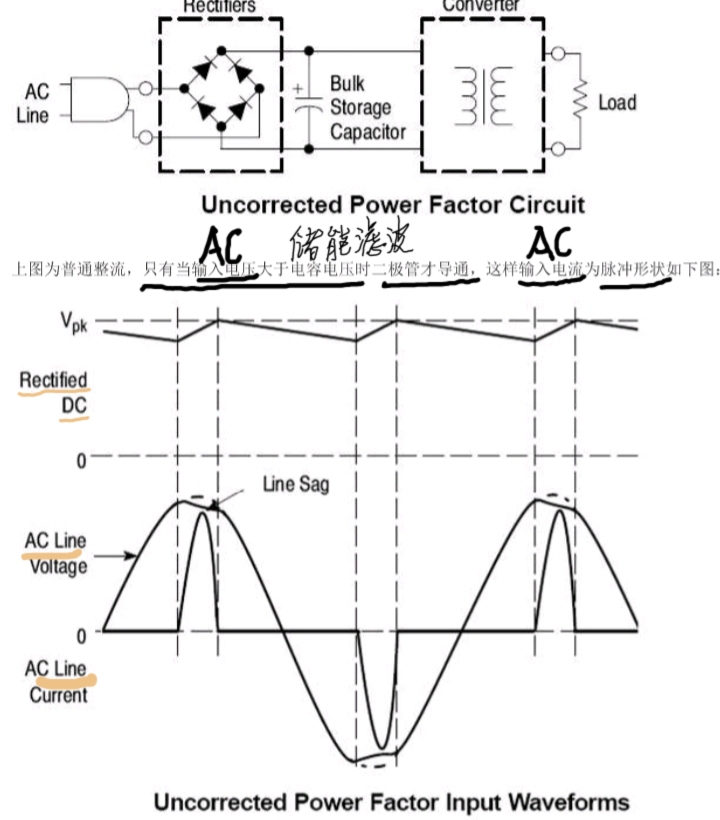

经典"全桥整流+大电容滤波"的"容性负载"

及其 "相位差" 和 "全桥AC电流"的"尖峰脉冲波形" 的来源及电路分析

经典"全桥整流+大电容滤波"电路

经典"大电客滤波"	PFC的目标	PFC输出PWM信号调制AC电流由尖脉冲转换成正弦波

• 滤波大电容的"充放电特性"使其:

  滤波大电容前后: AC侧经"全桥整流"作"电能动态生产", DC(高压)侧作"电能动态消费",

  "生产"和"消费"可以"同频率"或"同功率"，也可"既不同频又不同功率";

  但"大电容"缓冲滤波及解耦产销, 总能"动态平衡": 电能"消费量"总能由"生产量"动态补满.

  • 两极的输出电压波形为有纹波的"锯齿波",
    • 纹波的"周期", 由 AC输入的周期 与 "DC负载电流波的合成",

      "负载电流"不变时,绞波周期 等于 AC输入固有周期(世界电网常用50Hz或60Hz).
    • 纹波的"振幅", 决定于“负载电流”的变化，

      "负载电流越大", "每周期"的"纹波振幅"越大。反之亦然。

      SP的纹波非常小: 滤波大电容的充放电速度极快+大容量够缓冲最大瞬时功率。
  • 两极的最小电压是不为零(有储能电压)，两极的最大电压为锯齿波的峰值。

• AC电流的"尖脉冲波形"成因:

  功率二极管的单向导电 + 大电容极速储释能 的 滤波稳压结构,

  决定AC电流呈高幅值尖脉冲(AC正弦波的电流导通角太小):

  • AC电压瞬时值 小于 大电容瞬时电压, 整流管截止, AC电流为0。
  • AC电压瞬时值 大于 大电容瞬时电压, 整流管导通, AC电流尖脉冲.

• PFC目标(提高PF)使 AC电流波形每周期地追踪并补偿到高压DC电压波形。

PFC电路的作用及其原理

1. PFC简介

• SP(Switching Power, 开关电源)

  SP(开关电源) 是 "电容输入型" 电路,电流和电压有"相位差"会损失 "AC/DC交换功率"。

  是因为\(\large \text{SP} 大多数都用 \text{ 整流电路 + 大电容滤波 的容性负载电路结构 }\)

• PFC(Power Factor Correction, 功率因数校正)

  通过"AC输入电流的波形"同步"DC输出电压的波形", 减少谐波成份,提高PF(功率因数).

  解决 容性负载 导致 电流波形严重变形, 而产生EMl(电磁干扰)和EMC(电磁兼容)。

2. PFC电路 分类及其作用

目前PFC有 "无源PFC(被动式PFC)" 以及 有源式PFC(主动式PFC) 两种。

1. 无源PFC(被动式PFC) 有两种类型：
   • 电感补偿式: 在 "整流桥堆" 和 滤波电容 之间,加设一个电感(适当选取电感量)，

     其原理是利用 "电感" 减小 "交流输入"的 "基波电流与电压" 的 "相位差", 提高PF；
   • 填谷电路式: 在"整流桥堆" 后, 加设PF专用的 "填谷电路" 增大 "整流管的导通角",

     "填平谷点"使 "输入电流波形" 由 "尖峰脉冲" 变为 "近似正弦波".

     填谷电路式 与 电感补偿 式 对比，不仅有"电路简单"优点, 而且PF补偿效果好。
2. 有源式PFC(主动式PFC, 由 电感、电容、PFC专用IC 及 有关元器件组成):
   • \(\large \text{主动式有源PFC的基本思想 }是 \text{ 在整流桥和滤波大电容之间 }加设 \text{ PFC开关电源}\)

     PFC控制的开关管 桥接 整流桥 和 PFC大电容, PFC输出DC电压 闭环调整 开关管导通度, 解决 "AC功率整流管断续通断" 及 "AC输出电流尖脉冲" 问题。使 输入电流如市电呈正弦波。
   • 主动式有源PFC智能化: 有"PFC处理器"智能动态调整电流波形方式补偿 "电流与电压的相位差".而提高PF.
   • 主动式有源式PFC可用作辅助电源，而且其输出DC(HV)电压的纹波很小。

主动式PFC负载的基本结构

电流的导通角太小的原因, 是 "在整流桥后接滤波大电容 的电路结构.

\(\large \text{有源PFC的基本思想 }是 \text{ 在整流桥和滤波大电容之间 }加设 \text{ PFC开关电源}\)

PFC电路三种工作模式

• CCM(Continuoous Conduction Mode, 连续导通)，
• DCM(Discontinuous Conduction Mode, 不连续导通)，
• CRM/BCM(Critical Conduction Mode / Boundary Conduction Mode 临界/边界导通).

• PFC大部分都采用升压的BOOST拓扑结构

  是因为要 "维持整流二极管导通, 维护滤波电容的充电状态 及 改善输入电流".
• PFC输出电压 高于 交流输入端的峰值电压。

  假设在理想条件下(无干扰), AC220V的峰值为311V. PFC电压 要在220V以上, 才能总由AC输入侧导能, 导通整流管, 对 PFC电感 和 PFC大电容 充放电。

有源单相PFC电路及分析

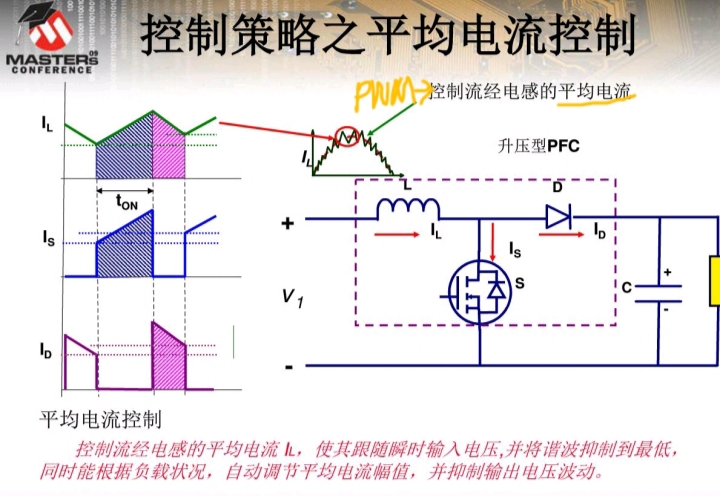

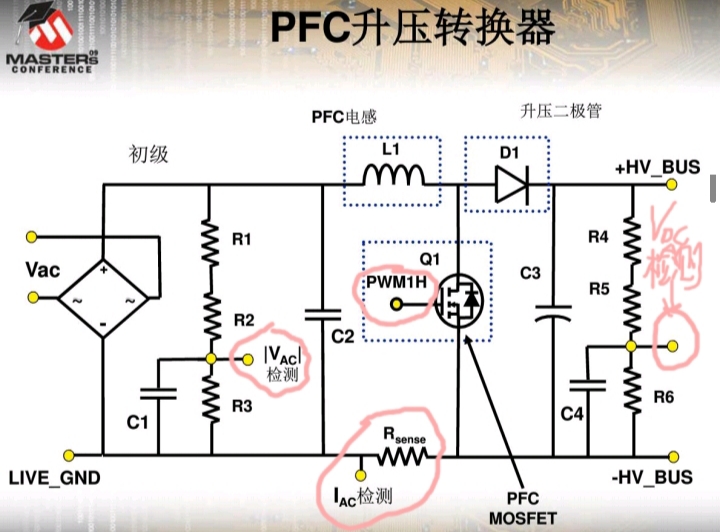

PFC升压型电路	AC电流控制策略	AC电流控制的定量

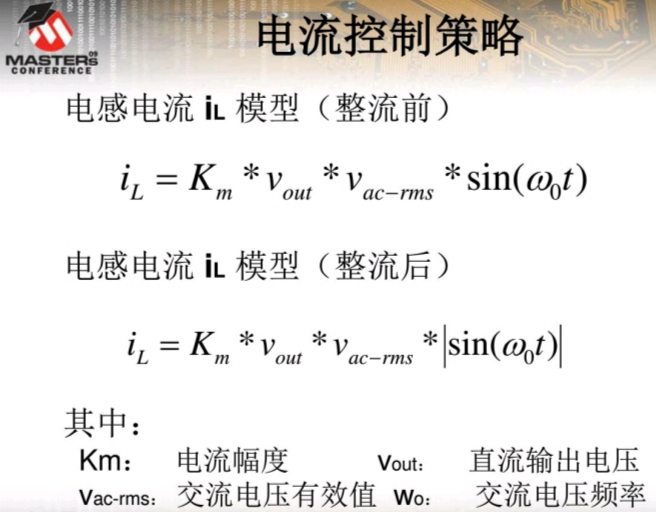

\(AC(V_{ac}与I_{ac})信号检测点\) \(DC(HV)电压(V_{dc})检测点\) PWM控制信号注入点	\(AC电流正弦波化整形\) DC能量消费对AC电流整形的影响	数学建模 物理电路的函数

PFC电路分析

• \(\large \text{有源PFC基本思想 }是 \text{ 在整流桥和PFC大电容之间 }加设 \text{ PFC开关电源}\)
  • PFC电感L 和 PFC大电容 的“取值”决定 PFC固有的LC滤波频带分布和频率响应。
  • 主动式PFC都用"处理器(高频MCU/DSP/FPGA)作"实时 电压/电流 信号闭环控制"。
  • "PFC处理器"用输入信号(AC和DC的 电压/电流)计算出输出信号 闭环控制 开关管,

    解决 "整流管断续通断" 及 "输出电流尖脉冲" 问题, 使 AC输入电流如市电呈正弦波。
  • "PFC处理器"输出信号控制开关管并控制PFC电感L 和 PFC大电容C 的充放电;
  • "PFC处理器"要输入"高压侧" 采样 的 "AC 电压/电流信号"及"整流后DC高压信号":
    • AC实时电压信号采样: 在AC 经"PFC电感L"滤波前. 计算 电压phase.
    • AC实时电流信号采样: 在AC 经"PFC电感L"滤波后, 整流桥堆前. 计算 电流phase.
    • DC实时电压信号采样: 在"PFC电感L 和 PFC大电容"滤波后的DC(高电压)处.
• PFC工作启动时序设计:
  • 只有当滤波电容充电完成, 才启动PFC
  • "PFC的MOS开关管" 是在 "PFC电感L 的 电流不为0" 才 "关断":
  • PFC处理器调控 "PFC电感L 在电流不为0(储能和释能)"时导通度,

    实现对AC侧 电压/电流 与 DC高压 的 幅度和相位 的 动态实时补偿.
• PFC的MOS开关管 导通与截止:
  • MOS开关管导通, 使 PFC电感L储存能量，
  • MOS开关管截止, 使 PFC电感L储能释放, PFC大电容储能

    其电压左负右正,储能通过升压管D1, 对滤波电容充电。

    注意: "MOS开关管" 是在 "PFC电感L 的 电流不为零" 才 "关断"
• 二极管选用: D1:升压整流管:选"快恢复"型 VS D2:保护作用: 选"通用"型

  可在 "L1 与 D1" 上并联 "串接的 D2 与 R2" 作保护电路。

  二极管“减小反向恢复电流” 和 “提高浪涌电流承受力”是“相互牵制”的。

  快恢复二极管的 承受浪涌电流比较弱, 通用(常恢复)二极管 承受浪涌电流比较强.
  • D1(必要): 升压作用 : 选用快恢复二极管(抗浪涌电流比较弱)

    因为开关管在 L 电流不为零 才关断, D1要承受很大应力,

    要求D1有极低甚至为零的反向恢复电流。
  • D2(可选加): 保护作用 : 选用 普通二极管(抗浪涌电流比较强)

    开机瞬间大电压经"(D2+R2)"充电PFC大电容, 防止L磁饱和及开关管过流.
    • 防止冲击电压:

      开机瞬间, L两端电压可能是 交流正弦波 的 任意瞬时值;

      当为正弦波峰值时, "浪涌电压" 使D2(保护二极管)+R2导通,

      大大减小通过L的电流, 降低冲击L 和 D1(升压二极管)。
    • 保护MOS开关管;

      L达"磁饱和态"时, 如果"PFC开关管沟道导通",

      而且L电流继续巨增, 通过开关管的电流不受限制巨增, 可能致烧坏.
• PFC相位补偿:
  • 被动补偿: "L和C 串联" 整体对 "通路电流与电压相位差的影响"互补为0。
  • 主动补偿: "PFC处理器"对AC电流 与 AC电压 作主动式动补偿。
• PFC防止浪涌 和 保护电路:
  • 电感L上的电流 不能突变, 防止因滤波电容C的充放电 产生的 "浪涌电流"。
  • 开机瞬间,滤波电容电压为0, 如果正逢正弦波峰值, 滤波电容瞬充电流很大,

    针对此问题，以下有两种措施:
    • PFC工作启动时序设计: 只有当滤波电容充电完成, 才启动PFC;
    • 如上图, 在L 和 升压管D1上, 并联防止浪涌的普通管D2;

      "瞬时冲击" 主要通过D2为电容吸收, 因为 D2 比 L与D1 分路 的 总阻抗小。

PFC种类

单相PFC VS 三相PFC

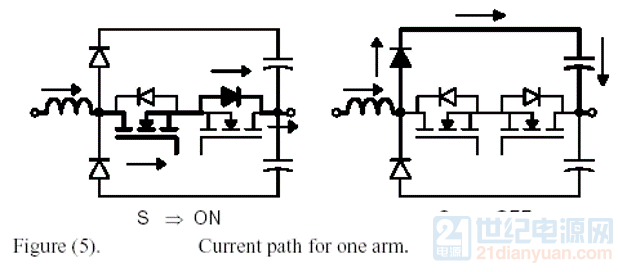

单相PFC	三相PFC	电流导路分析

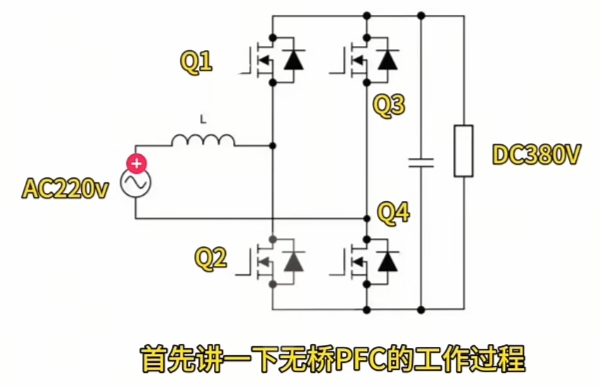

无桥PFC(四只MOS管取代全桥整流)

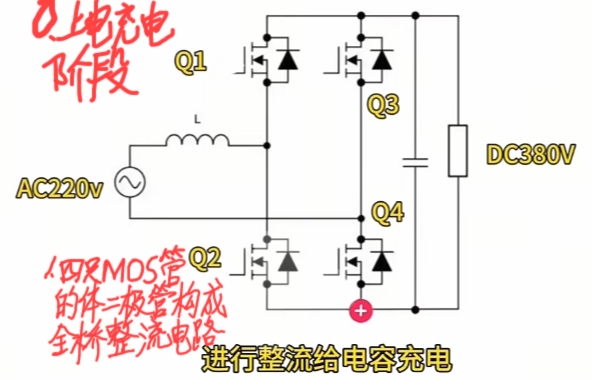

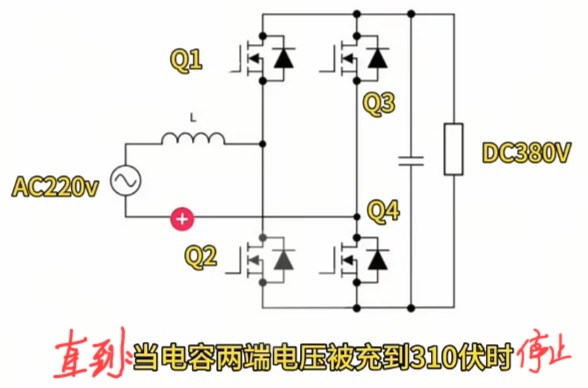

0. 预充电阶段

PFC四只MOS管的体二极管，构成全桥整流 为电容充电:

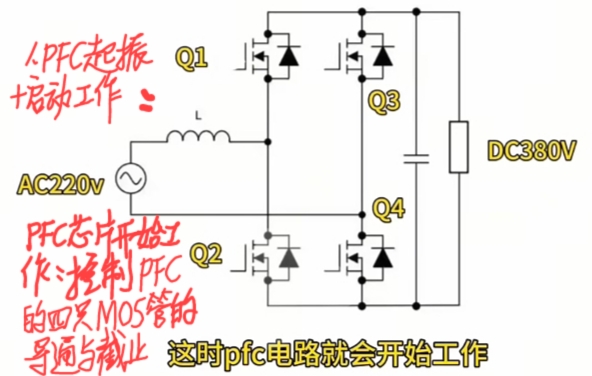

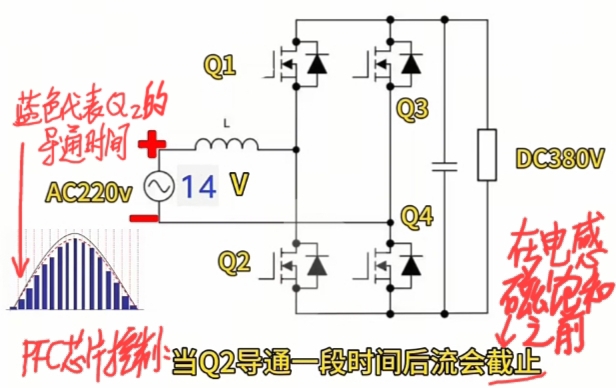

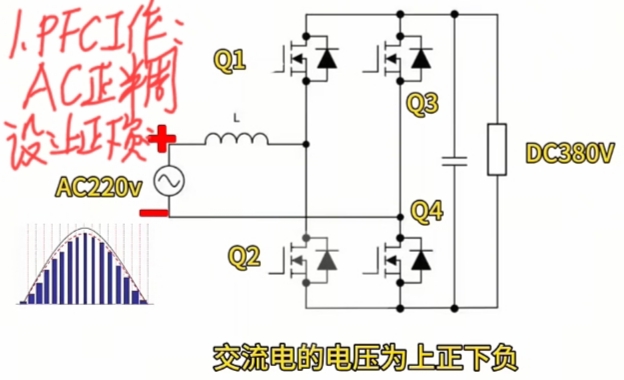

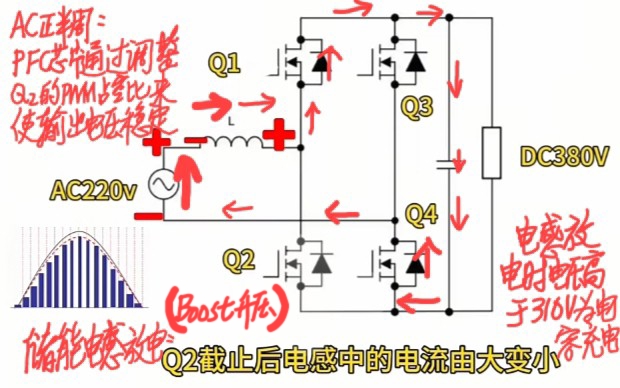

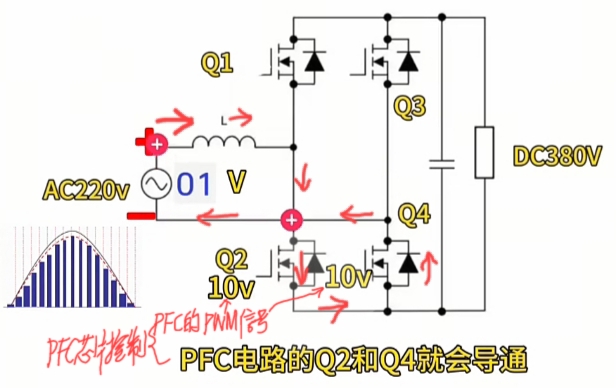

1. PFC工作: AC正半周期: 假设AC输入为 "上正下负"

注意: AC正半周期:

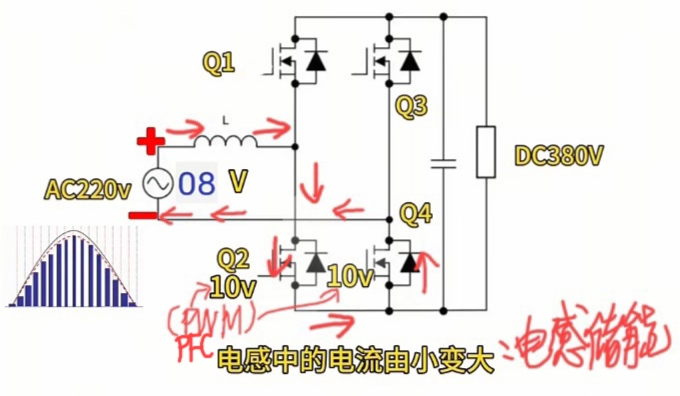

• Q4 在AC正半周期全程导通; Q2导通为L电感储能; Q2截止由L电感Boost电压为电容充电
• PFC控制L电感放电完时正好AC为0V(瞬时):

  PFC通过调整Q2导通时间, 直接控制L电感储存的能量, 间接调整其Boost放电时长。
• PFC芯片通过调整Q2的Duty(占空比)使输出电压稳定:

  单位时间的输出功率, 正好由AC输入经过 PFC芯片 动态调制 变换成的“正弦波电流”补充满。

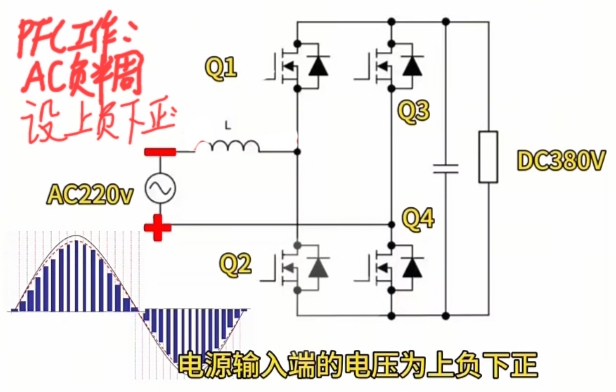

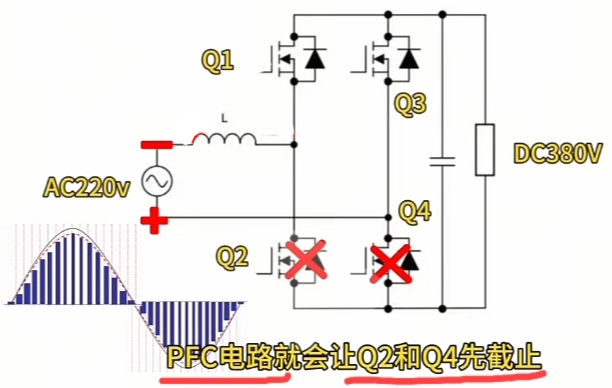

2. PFC工作: AC负半周期: 假设AC输入为 "上负下正"

注意: AC负半周期 与 正半周期类似

• Q3 在AC负半周期全程导通; Q1导通为L电感储能; Q1截止由L电感Boost电压为电容充电
• PFC控制L电感放电完时正好AC为0V(瞬时):

  PFC通过调整Q1导通时间, 直接控制L电感储存的能量, 间接调整其Boost放电时长。
• PFC芯片通过调整Q1的Duty(占空比)使输出电压稳定:

  单位时间的输出功率, 正好由AC输入经过 PFC芯片 动态调制 变换成的“正弦波电流”补充满。

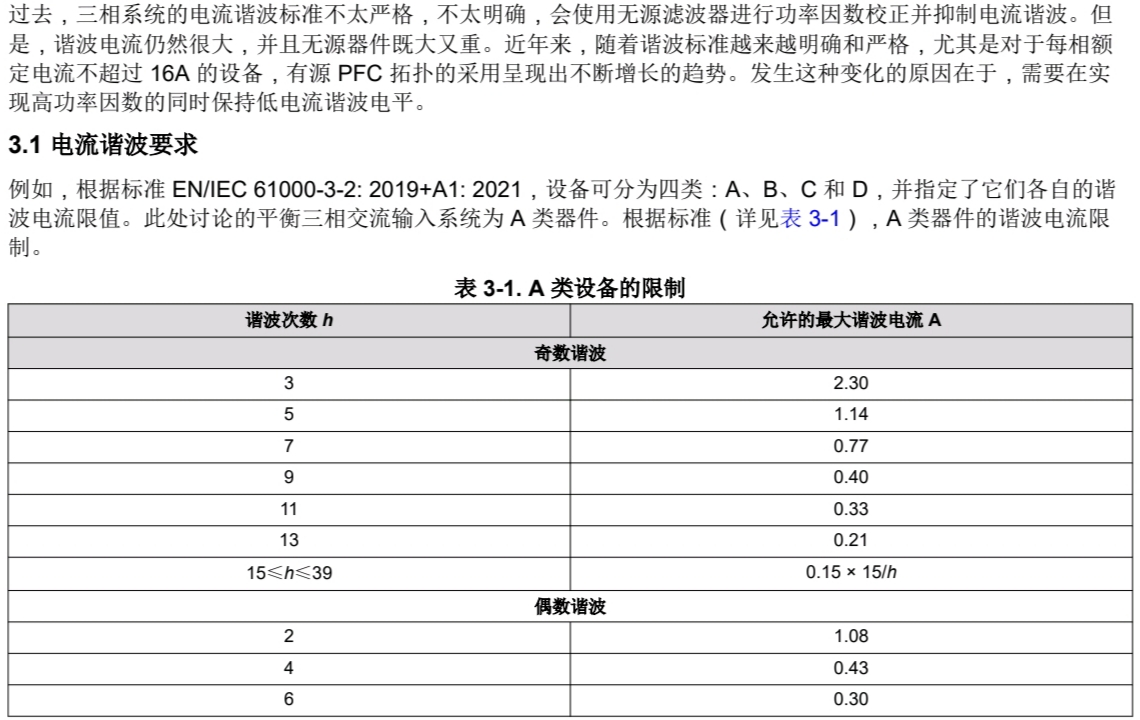

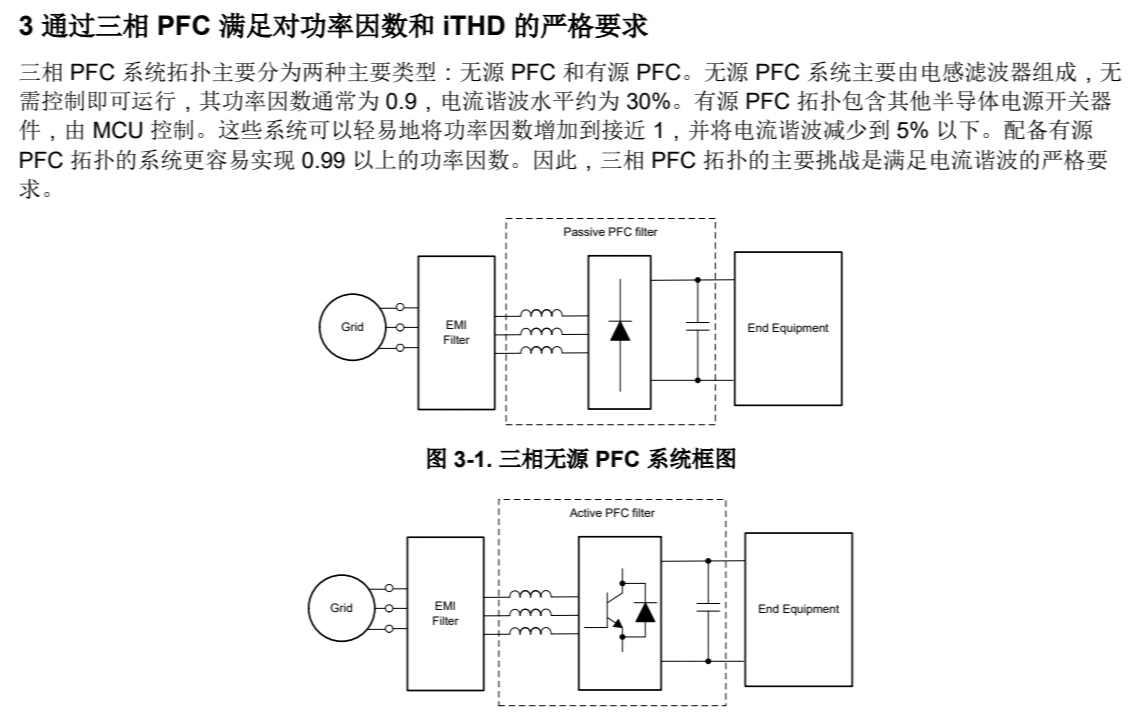

三相PFC 的PF(功率因数)和iTHD

三相PFC 拓扑

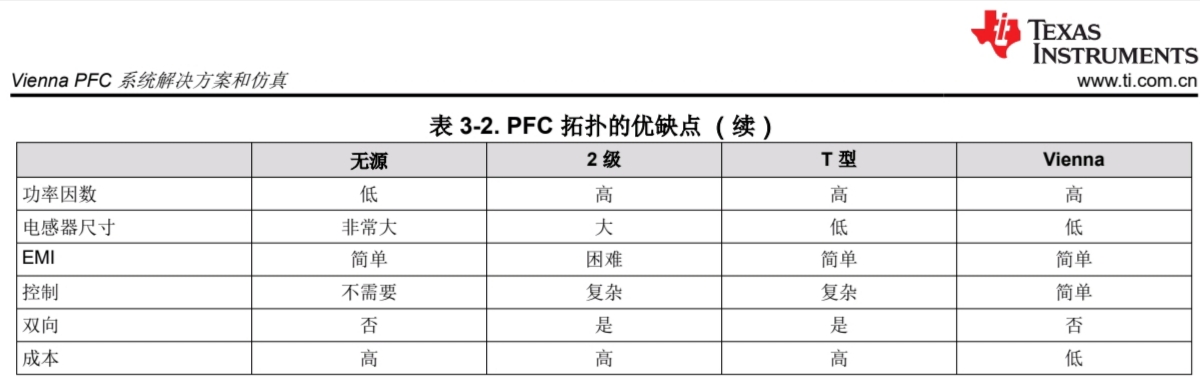

PFC 拓扑的优缺点

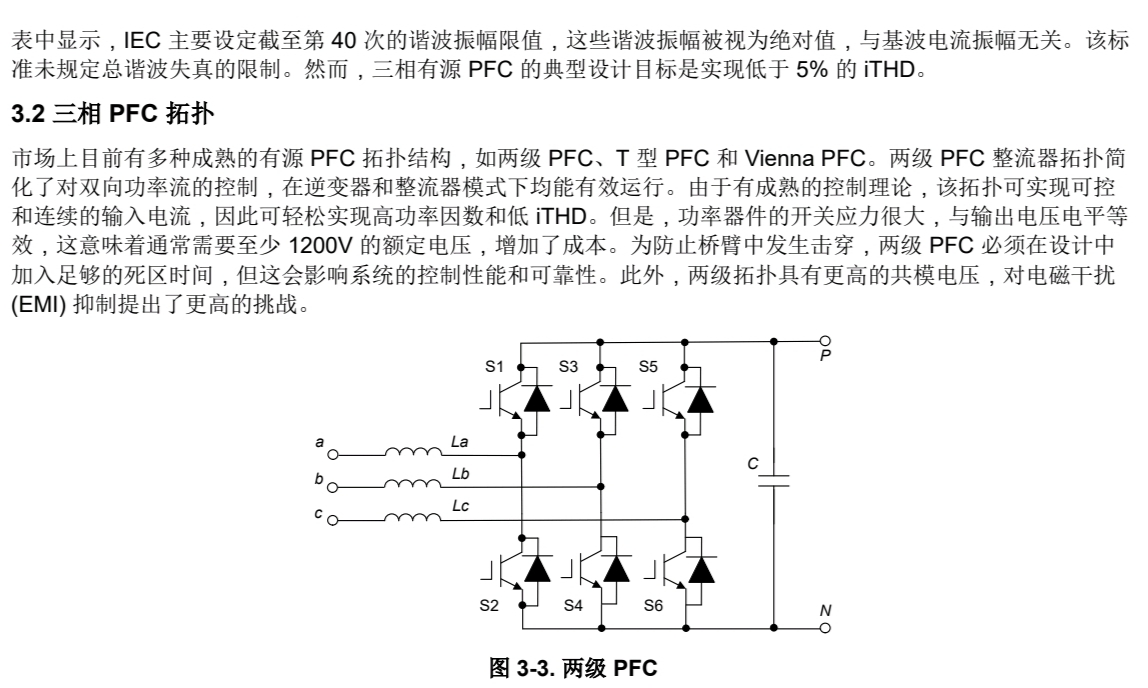

两级PFC

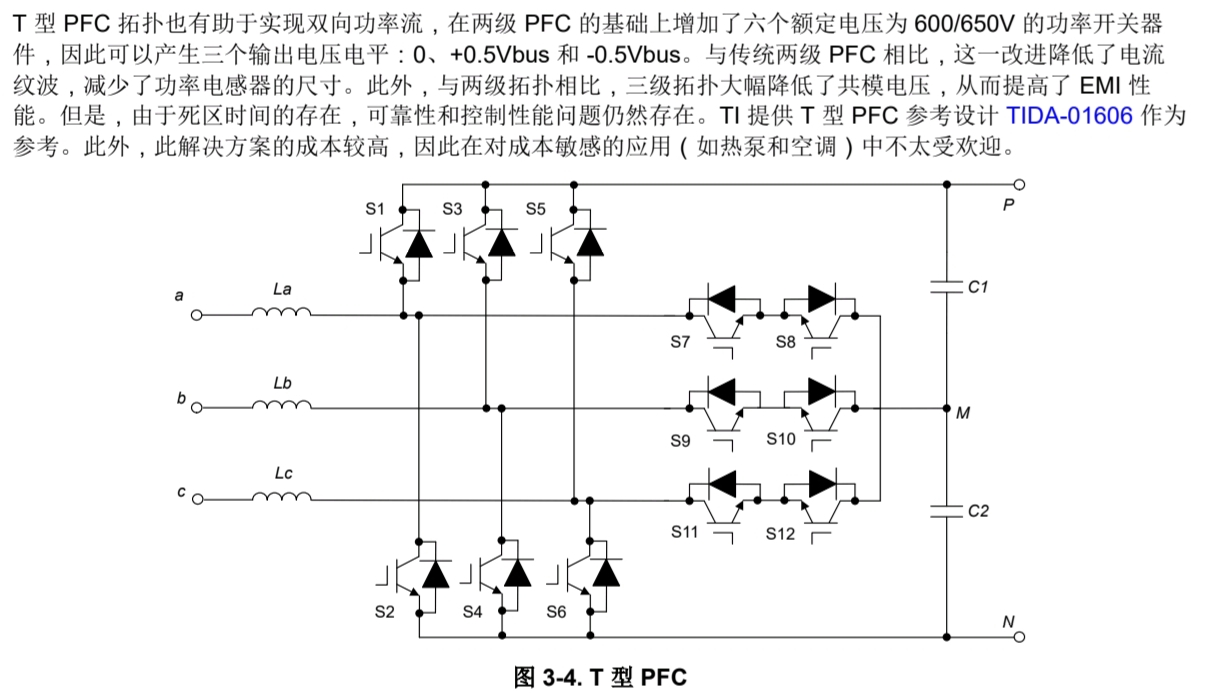

T型PFC

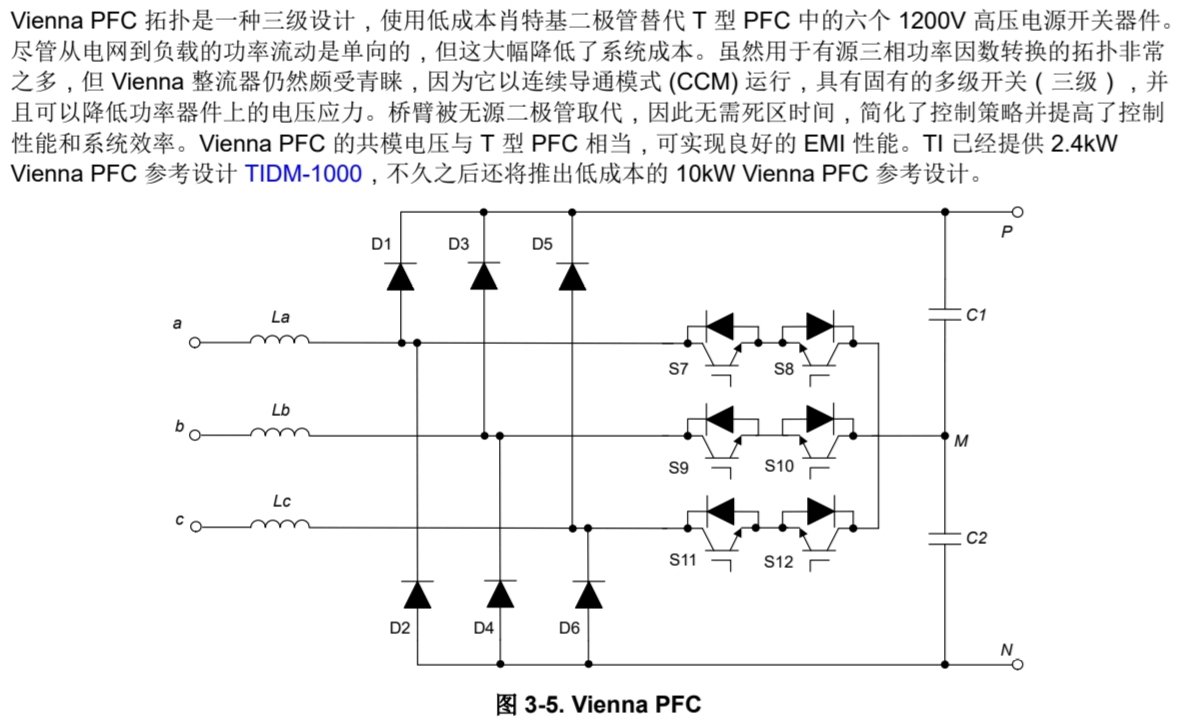

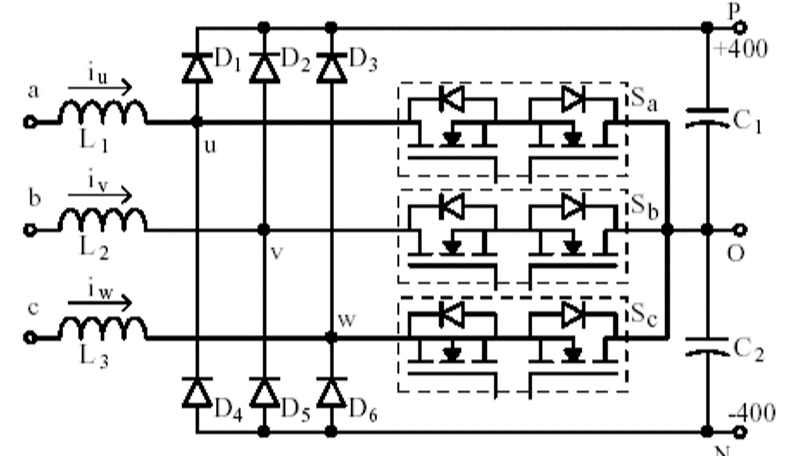

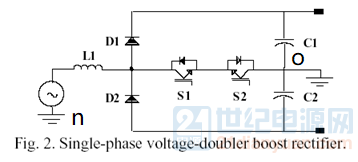

Vienna PFC

三相Vienna式PFC 的优点、系统解决方案 和 仿真

TI官方文档

TI官方的三相Vienna PFC文档

https://www.ti.com.cn/cn/lit/pdf/zhcae90

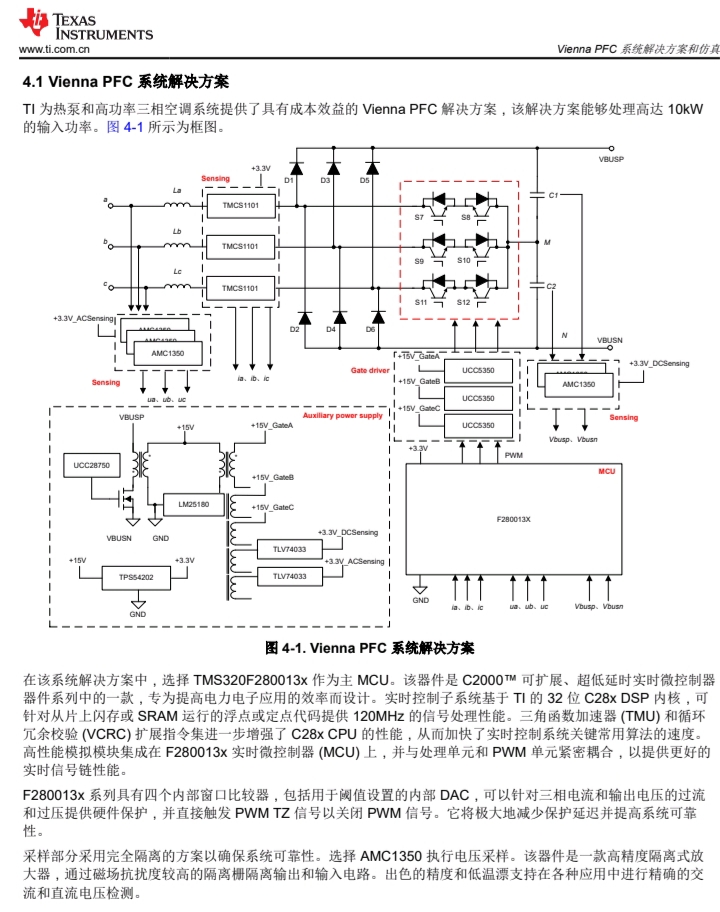

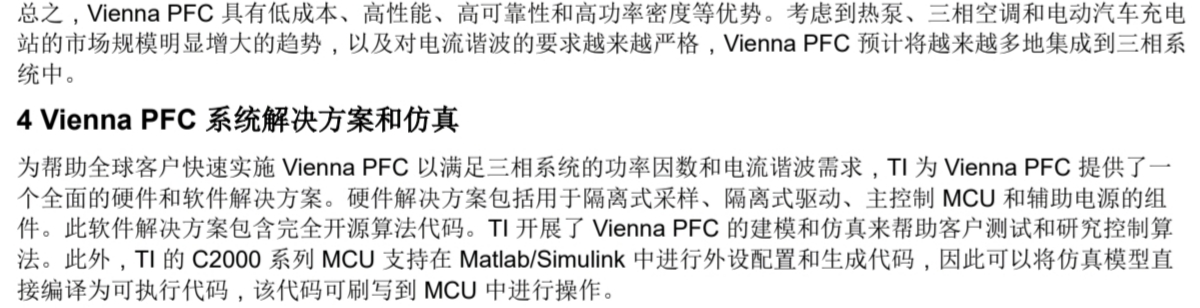

三相Vienna式PFC 的优点、系统解决方案

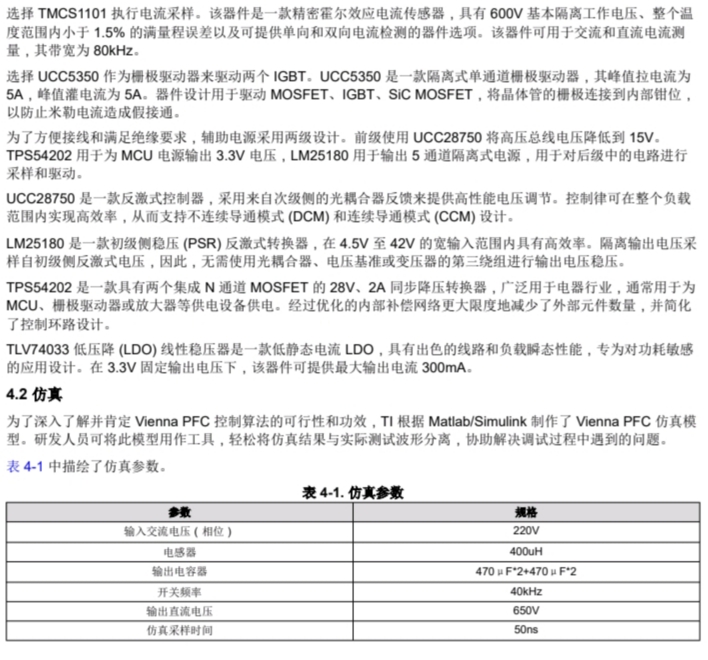

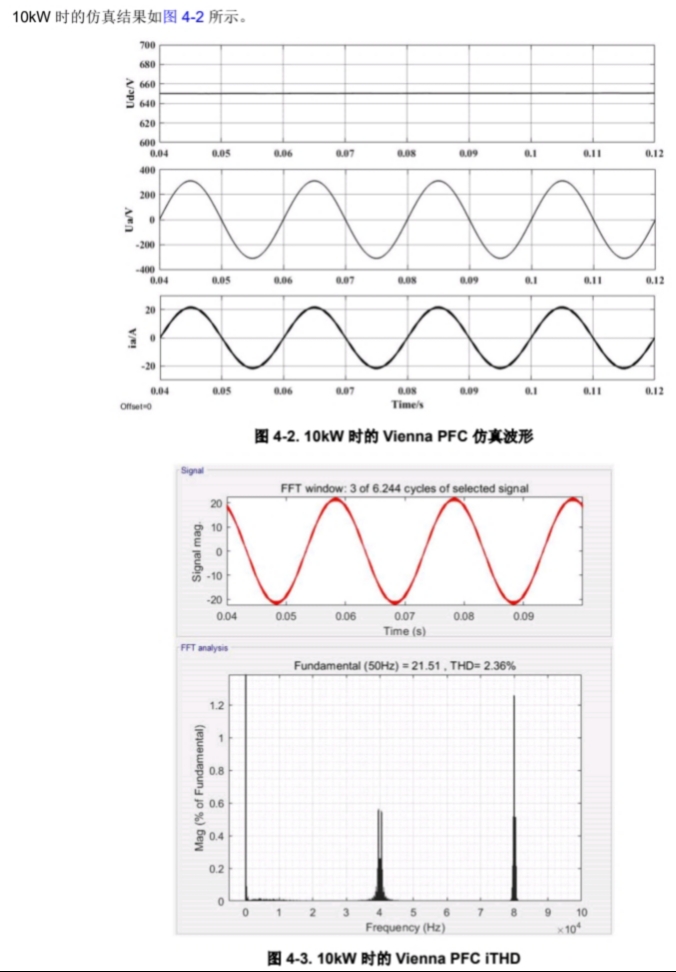

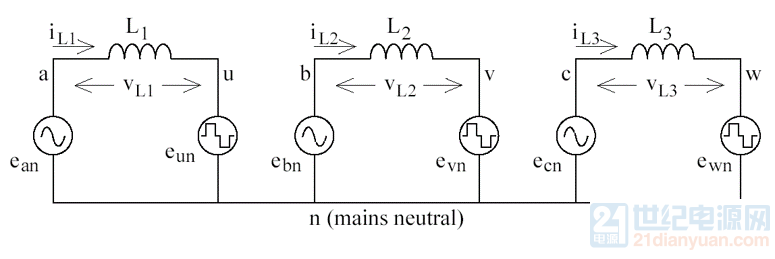

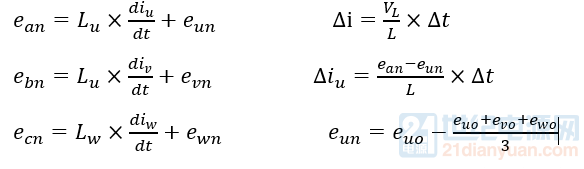

三相Vienna式PFC的仿真

其它文档:

https://www.ti.com.cn/cn/lit/pdf/zhcae90

https://www.bilibili.com/video/BV1G341147ty?spm_id_from=333.999.0.0

https://bbs.21dianyuan.com/forum.php?mod=attachment&aid=MTAzNzQxfDUwYmIzMDJifDE3NDI5NTM1NzB8MHwyOTk3MzA%3D&mobile=2

https://bbs.21dianyuan.com/forum.php?mod=attachment&aid=MTAzNzQzfDAwZDZiOWIyfDE3NDI5NTM1NzB8MHwyOTk3MzA%3D&mobile=2

https://bbs.21dianyuan.com/forum.php?mod=attachment&aid=MTAzNzQ0fDJjODcwNjIyfDE3NDI5NTM1NzB8MHwyOTk3MzA%3D&mobile=2

摘要：本文探讨了三相 维也纳 功率因数校正（Power Factor Correction， PFC）在开关电源中的应用，并对一种三相AC输入 无桥 维也纳PFC 开关电源进行了详细的分析。

三相 维也纳PFC 技术基于谐波分析和功率因数校正理论，通过智能控制回路，实现对电网电流波形的调整，使其接近正弦波，达到高功率因数的目标。

与传统的单相 PFC 相比，三相 维也纳PFC 具有更高的效率和稳定性。

总之，本文围绕电源 PFC 入门、TI的单相和三相 维也纳 无桥整流器 以及 相关的原理图和PCB资料展开了详细的介绍。
