Citrix Virtual Apps and Desktops 7 2203 LTSR虚拟云桌面单机教程

哈喽大家好，欢迎来到虚拟化时代君（XNHCYL）。

大家好，我是虚拟化时代君，一位潜心于互联网的技术宅男。这里每天为你分享各种你感兴趣的技术、教程、软件、资源、福利……（每天更新不间断)

一 、主要内容

此次实验是因为近期遇到很多童鞋说之前双击教程比较复杂，不好理解。此次实验部署单机环境。底层环境通过VMware vSphere 数据中心平台构建企业私有云，在云平台上部署Citrix虚拟桌面，用户可以在企业或家庭中的任何地方（平板电脑或者手机也可以）访问此桌面和应用，可以在熟悉的个性化桌面环境中工作，而桌面数据置于数据中心，管理员可进行集中式管理，同时还能提高效率、增强安全性。

二、项目目标

部署虚拟桌面能带来什么价值？给企业创造什么价值？

1、核心业务系统远程使用

一键上线：总部快速上线核心业务系统访问平台，允许员工远程访问CRM等核心系统。

无数据泄露风险：没有改变网络和固有的安全规则，员工无缝地访问核心业务系统，并实现数据不落地。

满足3个任何：让任何设备、任何网络、任何地点无需安装核心业务系统客户端，就可以访问企业核心系统。

低投入快速上线：2天内就可以完成核心业务系统访问平台的搭建，并支持快速扩展。

案例：某远洋货运集团在当前环境下，2天内增加交付2000多人访问ERP，支持范围覆盖到全球各大港口

2、远程访问公司内部的PC/工作站

•快速启用：以最少的代价，让这些员工能够实现远程访问，在家就能开始工作。

•接入简便：员工在家、外地，使用自己的电脑，通过互联网(4G/ADSL等）就可正常访问到企业中自己的电脑。

•安全诉求：在满足企业/行业的安全合规，核心的文档和IP不因远程访问而懈怠。

•低成本投入：增加6台左右中等配置虚拟机，结合远程部署就可以快速实现工作站和PC远程使用。

案例：某汽车集团公司，3天内成功将约3000台物理工作站，实现远程访问。

3、运用云计算快速走向移动工作

广泛兼容性：兼容阿里云、腾讯云、京东云、AWS、Azure等为主流的公有云，借助云平台创建移动工作平台。

一整套服务流程：快速部署和上线，建立快速访问接口、分配用户、性能监控等全生命周期管理。

快速实现公有云和企业网络对接：运用成熟的软件定义广域网(SDWAN)技术，迅速将公有云和私有云网络打通。

按需付费：满足混合云部署、跨区域部署，为远程工作、呼叫中心和外包合同员工快速创建工作环境。

案例：某大型电商平台，5天内在京东云上部署10,000个呼叫中心，让客服、店铺运营人员快速实现居家访问

4、IT支撑移动化

远程支持：打造IT服务快速响应部队，实现远程运维数据中心和应用系统，提供集中式管理工具。。

可监管平台：运维中所有的操作可录像、可追溯、防拍照等安全措施，并提供高安全身份认证，确保整个过程安全。

远程协同：使用虚拟化技术，结合微软Team等一体化工具，让软件研发、IT支撑团队实现协同工作，远程共享。

部署难度低：支撑企业当前任何x86硬件或虚拟化平台来搭建移动化支撑平台，通过远程部署就可以完成搭建。

案例：某上海大型制造业，7天内建立远程IT支撑，成功让300软件研发远程上线，满足200 IT 支撑人员远程运维。

三、完成功能项目

1、搭建vSphere私有云：

1、服务器虚拟化，是数据中心的核心基础构造。

2、ESXi主机的安装与配置；

3、虚拟机的安装与配置；

4、vCenter Server的安装与配置。

2、部署Citrix Xendesktop虚拟桌面：

1、Active Directory的安装及配置；

2、DHCP、DNS服务器的安装及配置；

3、Citrix DDC的安装；

4、Citrix PVS安装（此教程中省略）

5、Citrix Netscaler vpx安装（此教程中省略）

三、项目软件

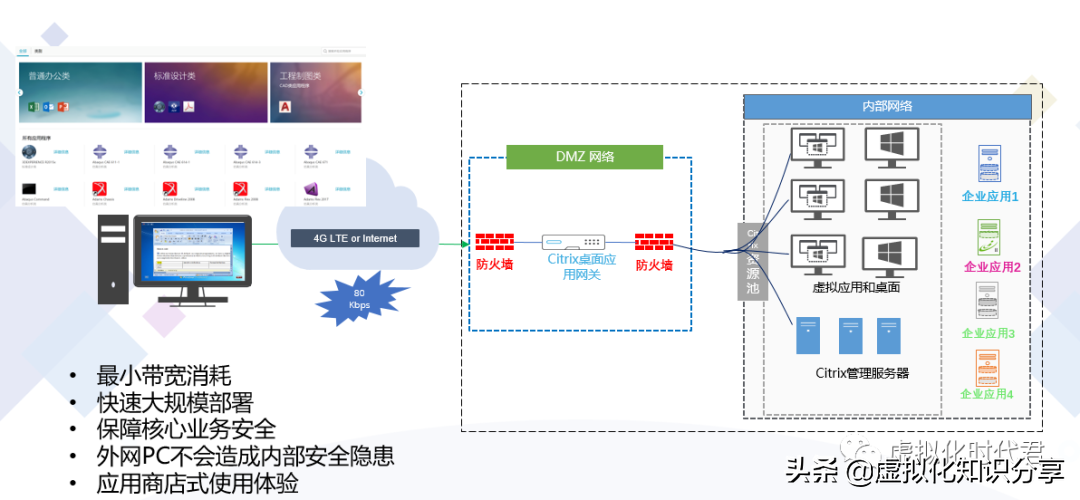

1、实验设计逻辑拓扑图

这个是我最小环境截图。

2、实验涉及软件

序号	产品名称	版本	备注
1	VMware vSphere	7.0 UA2 17867351	服务器虚拟化底层系统
2	VMware vCenter	7.0 UA2 17867351	虚拟化底层系统
3	XenApp&XenDesktop	1912 CU3	虚拟桌面、应用程序发布
4	Windows 10	Windows 10 2019LSTC	操作系统版本
5	Windows Server 2019	Server 2019 DataCenter	操作系统
6	Citrix Provisiong 2203	2203 LSTR	Citrix 镜像

3、各个组件说明

uCitrix架构组件设计说明：

ØADC接入网关：提供外网接入及桌面ICA会话流量代理，采用集群方式部署；

ØAD域控服务器：提供桌面云系统用户账号认证管理，采用集群方式部署;

ØSF服务器：提供用户Web登录界面，采用集群方式部署;

ØDDC服务器：提供MCS虚拟桌面创建及分配、虚拟桌面策略下发及控制。采用集群方式部署;

ØPVS服务器：制备Citrix桌面方式的一种，类似无盘工作站方式发布桌面，采用集群部署；

ØLIC服务器：提供Citrix桌面用户许可授权分配，采用冷备方式部署；

ØSQL服务器：提供Citrix桌面云系统DDC服务器的数据存储，采用SQLServer 多副本方式集群部署;

ØVDI虚拟桌面：提供给用户使用的桌面;

四、实施部署

1、服务器虚拟化安装部署

鉴于很多人没有服务器，我们将使用VMware workstation进行部署，如果是服务器，建议先安装VMware Esxi，教程如下VMware ESXi 7.0服务器虚拟化安装过程详解

VMware Workstation安装教程此处省略，安装包如下：链接：

https://pan.baidu.com/s/1TET3jPEZAeYcwdR1fANddg?pwd=41md提取码：41md

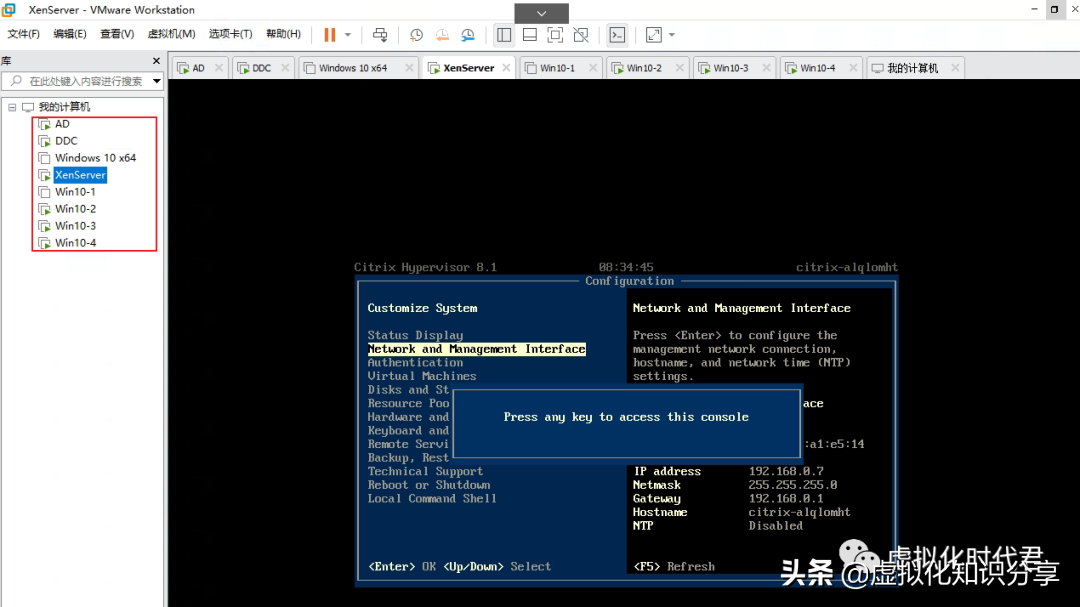

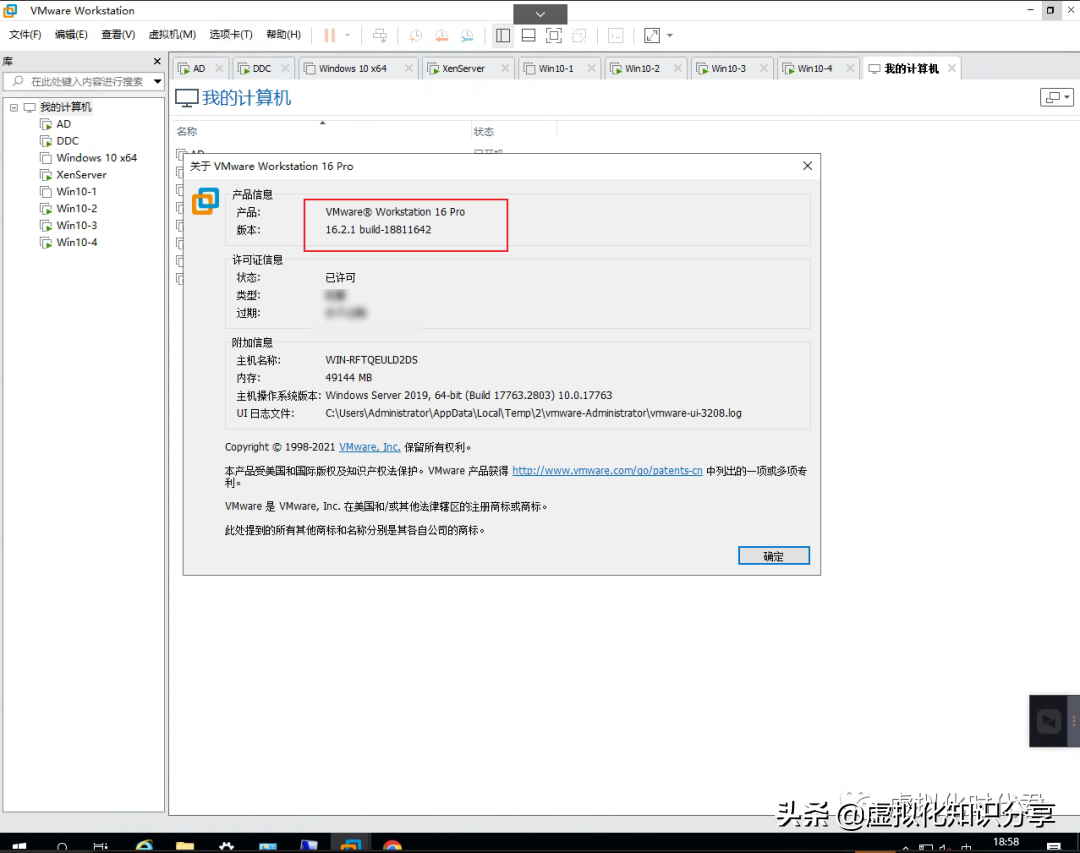

安装完成之后效果如图

2、安装AD域控

特殊原因此处教程不

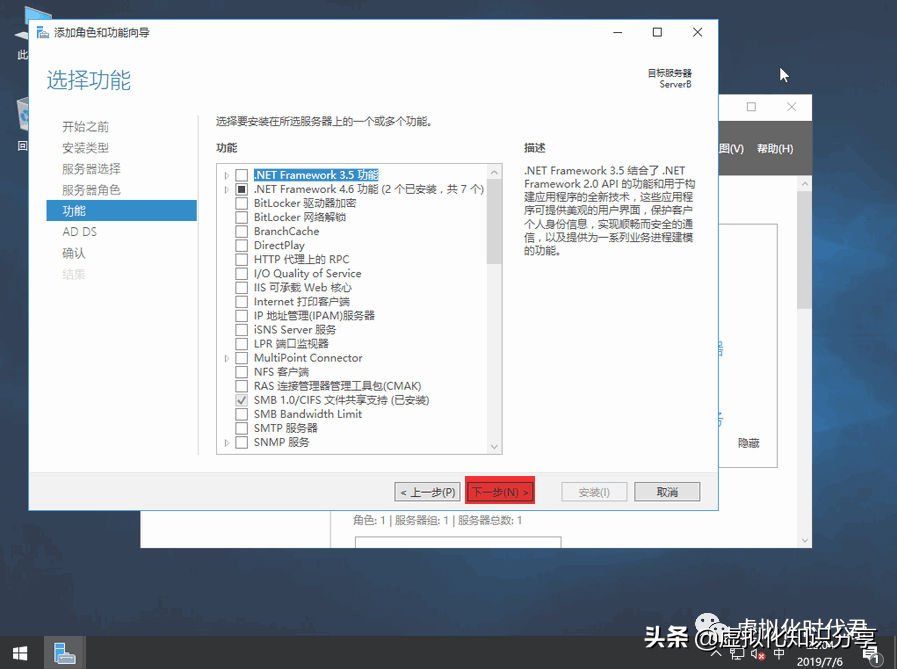

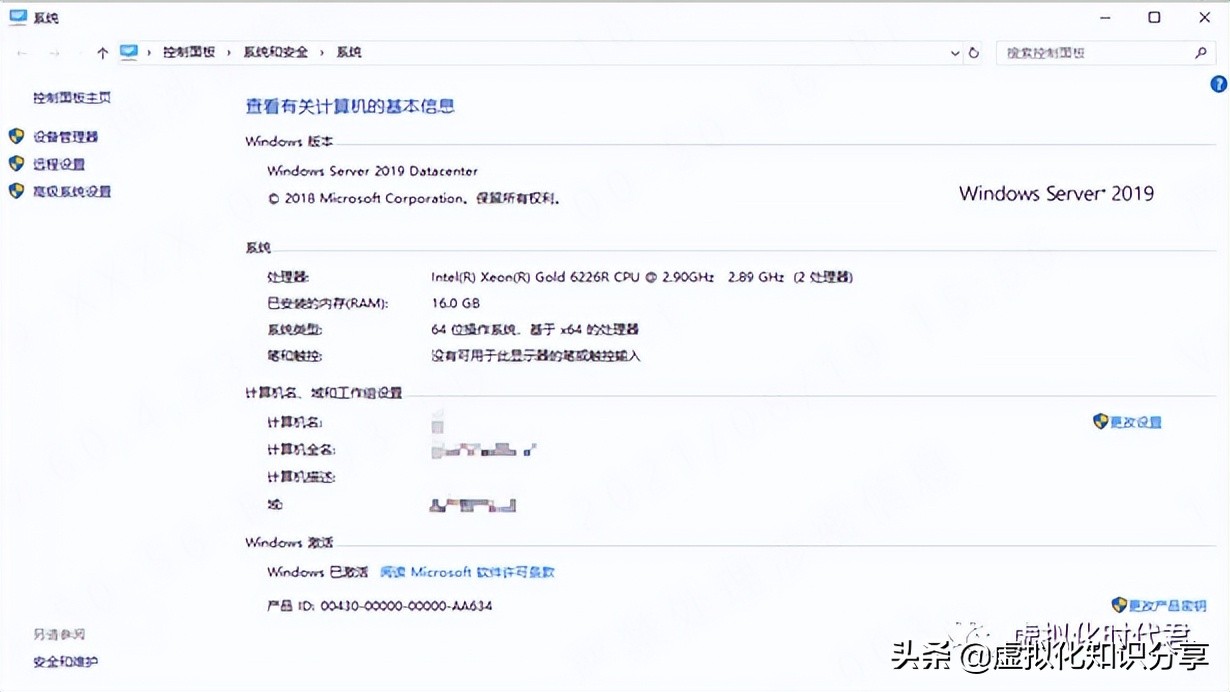

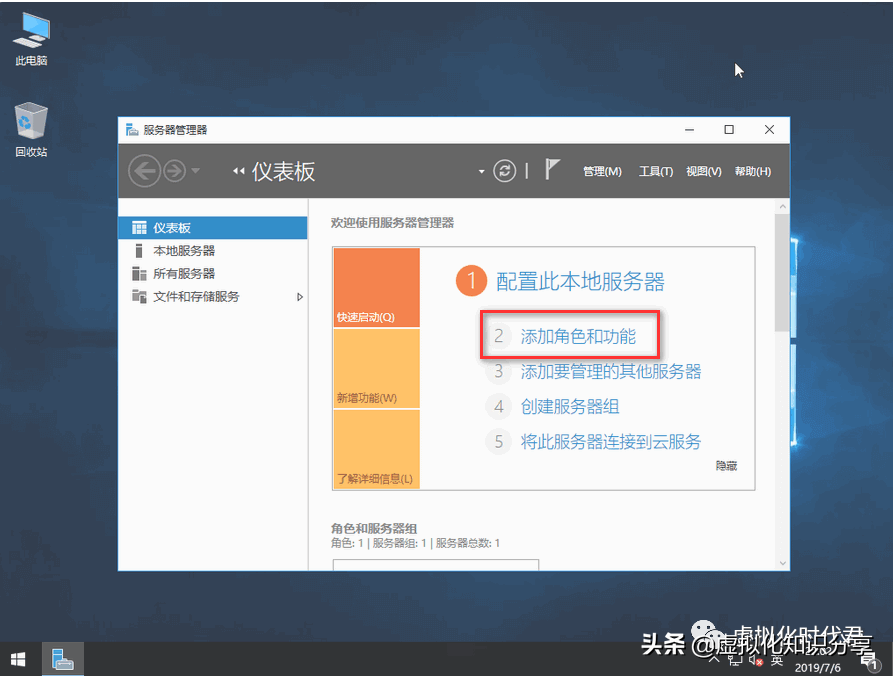

1、打开安装好的Windows Server2019 系统

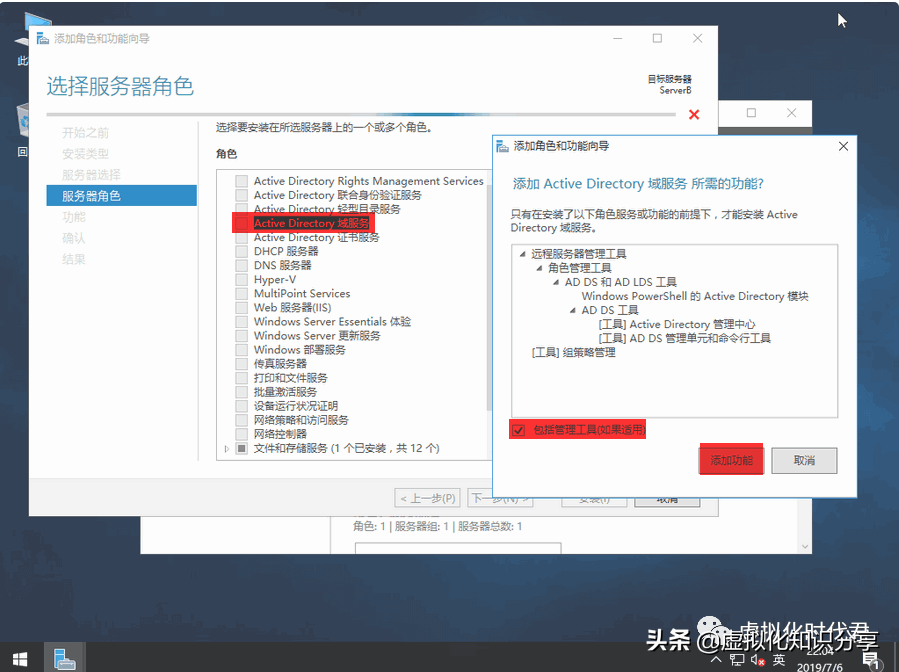

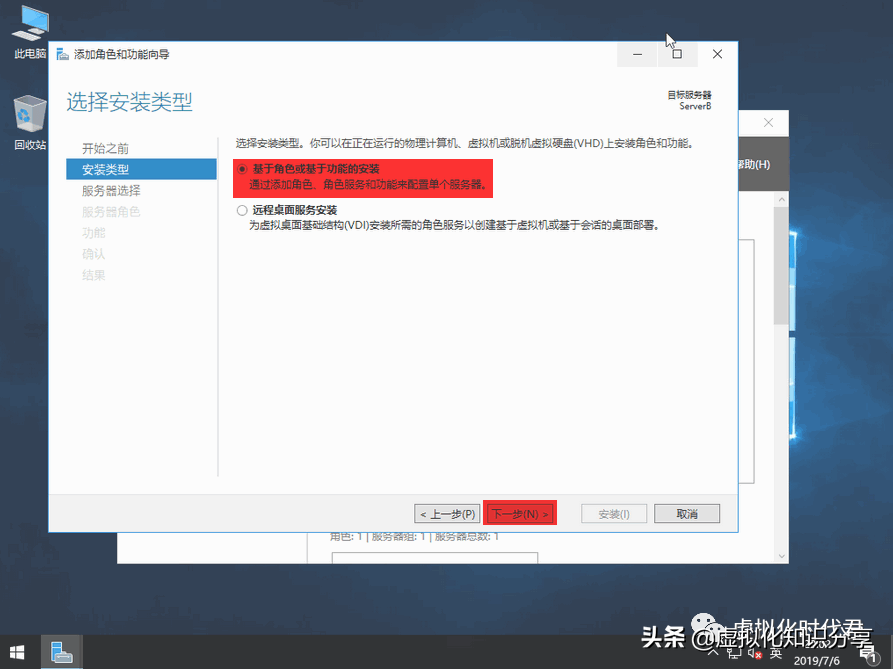

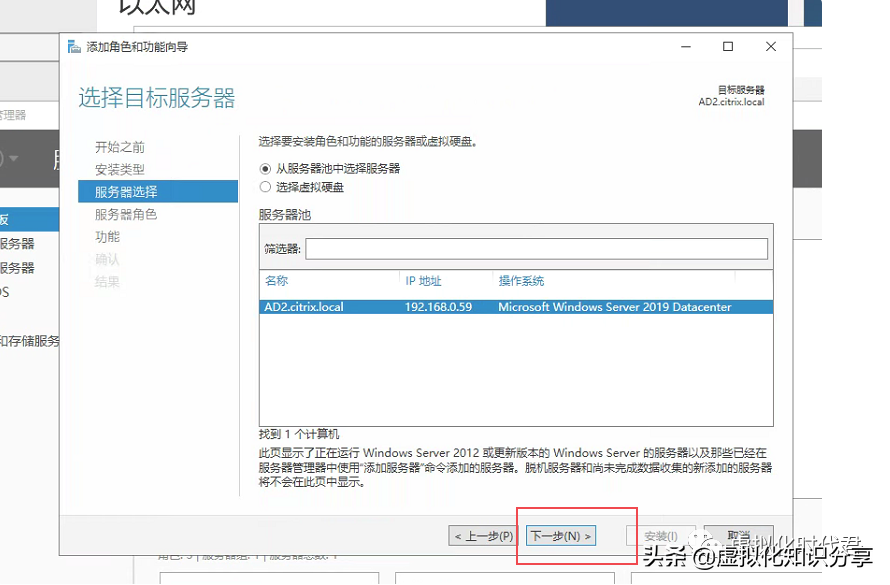

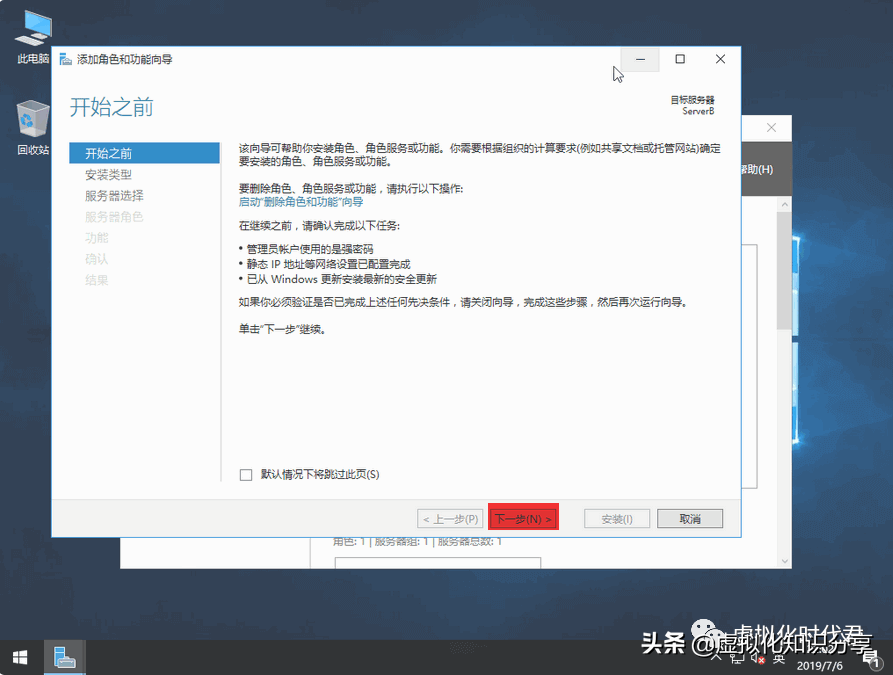

2、下一步

3、下一步

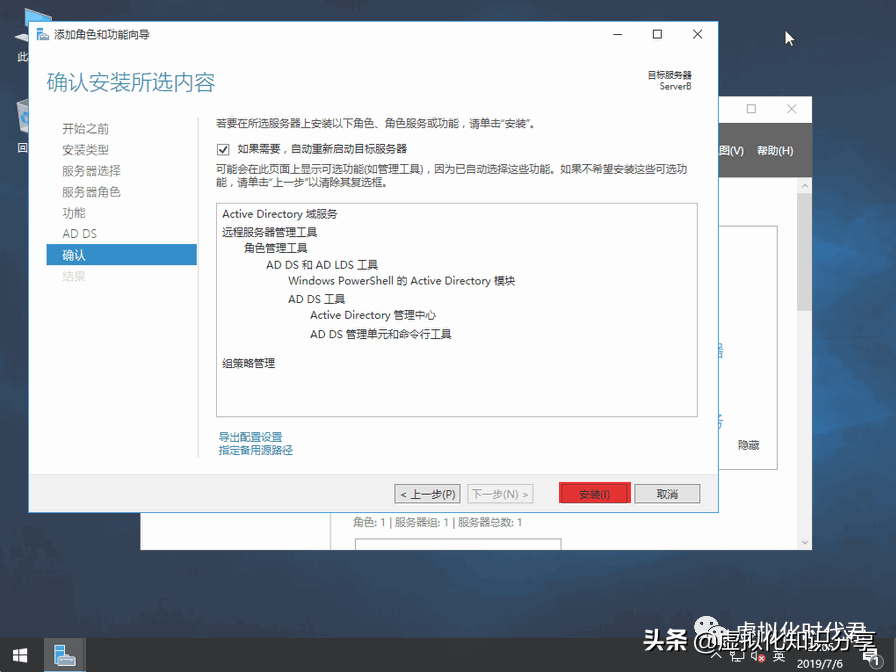

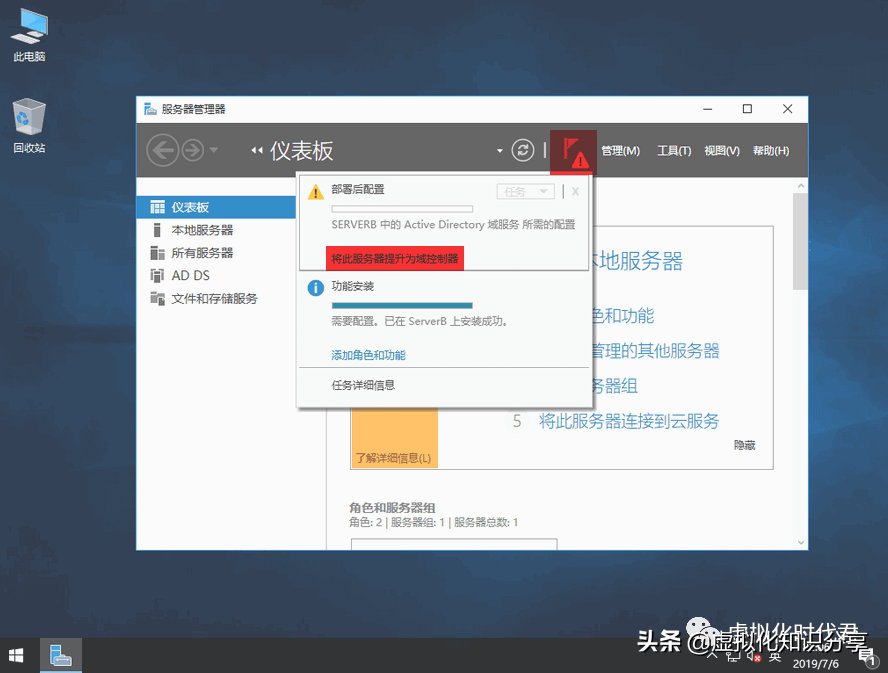

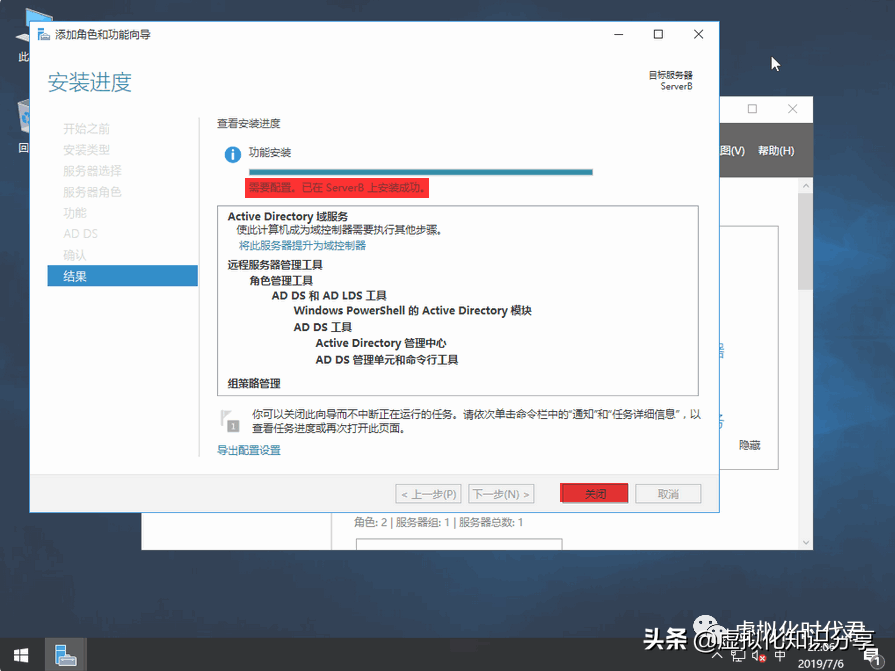

安装完成之后

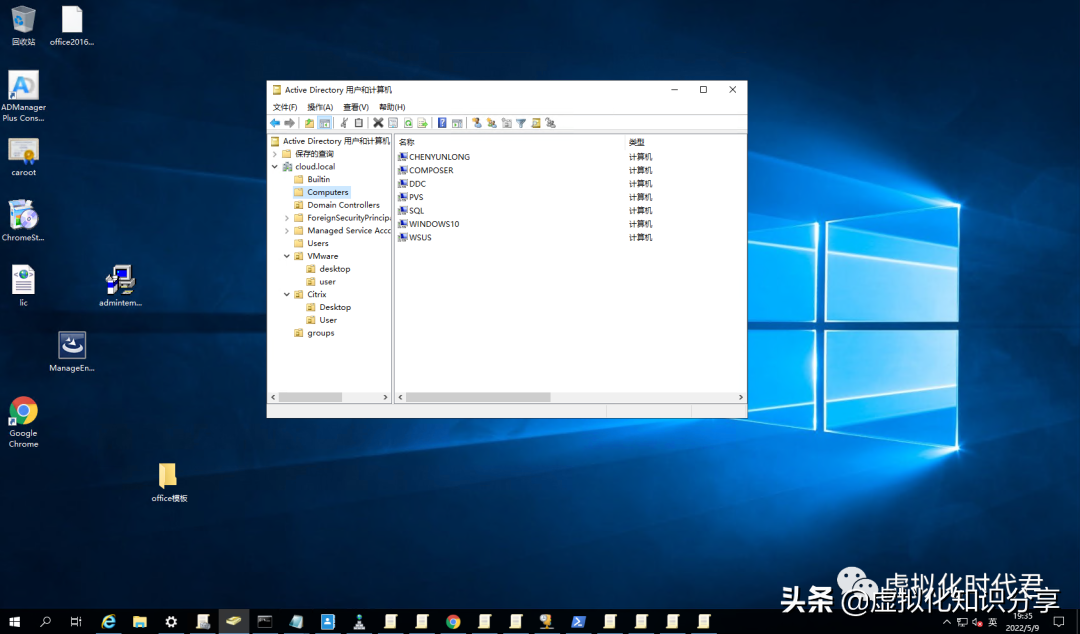

可在域控中加入用户和计算机账户等。

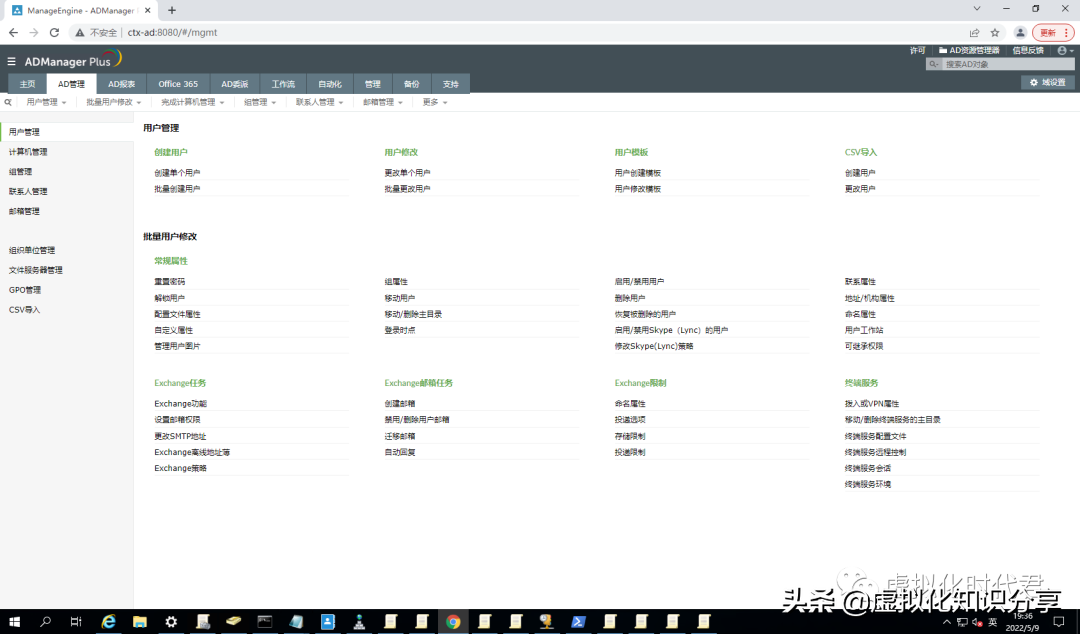

管理域控账户权限还可用下面软件进行管理

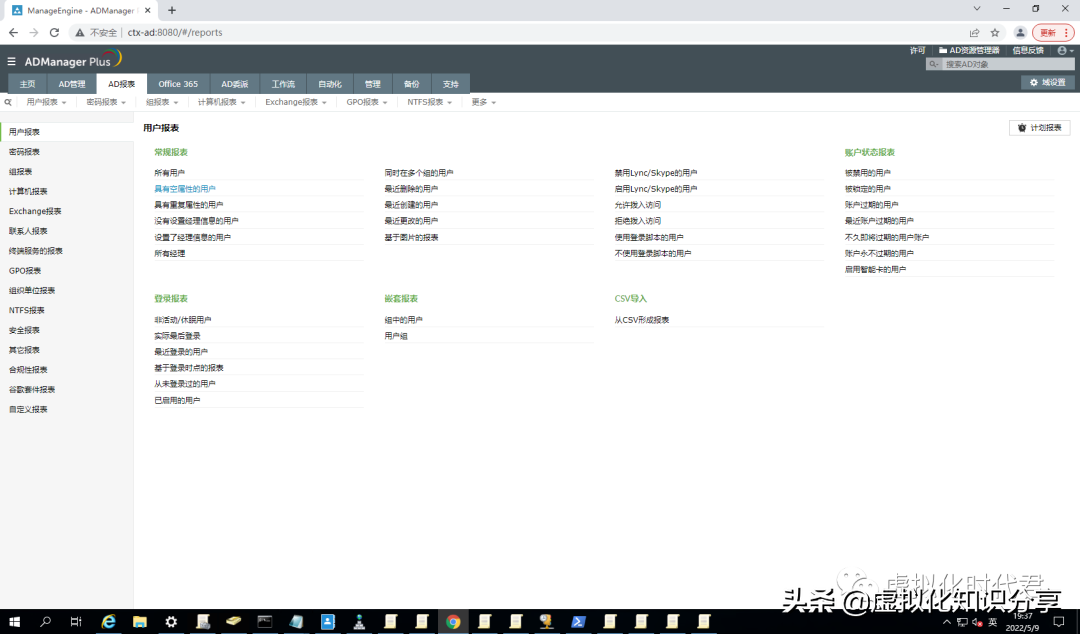

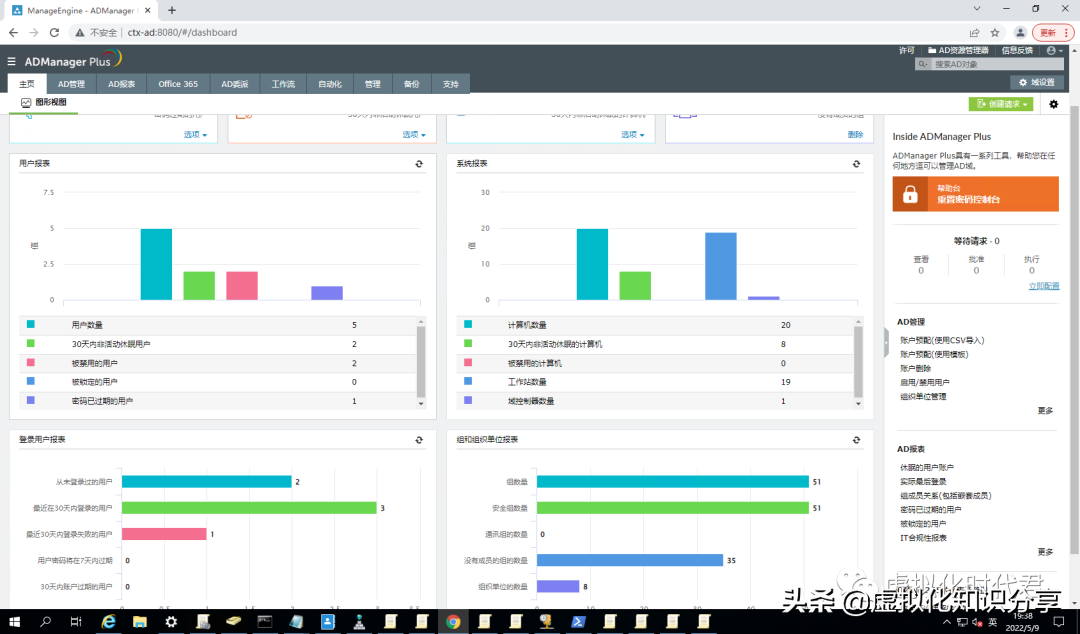

AD报表页面

一览无余的AD整个信息

不吹牛逼了，这个工具确实蛮厉害的，可以自行去下载。

3、安装DDC

安装完Windows Server 2019之后需要将机器加域，然后进行下一步。

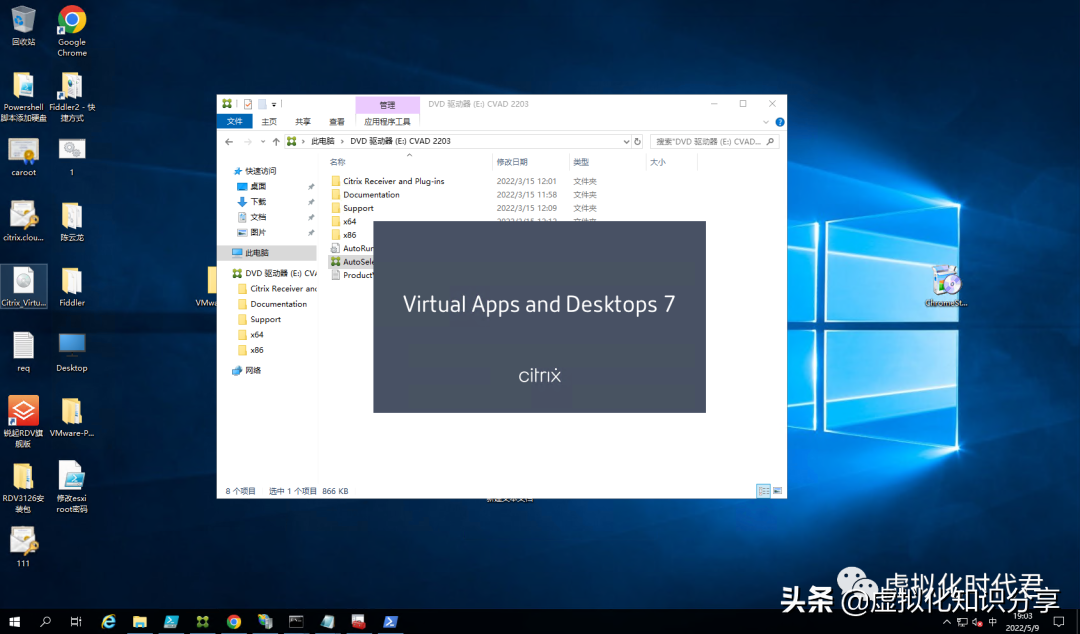

1、打开安装包

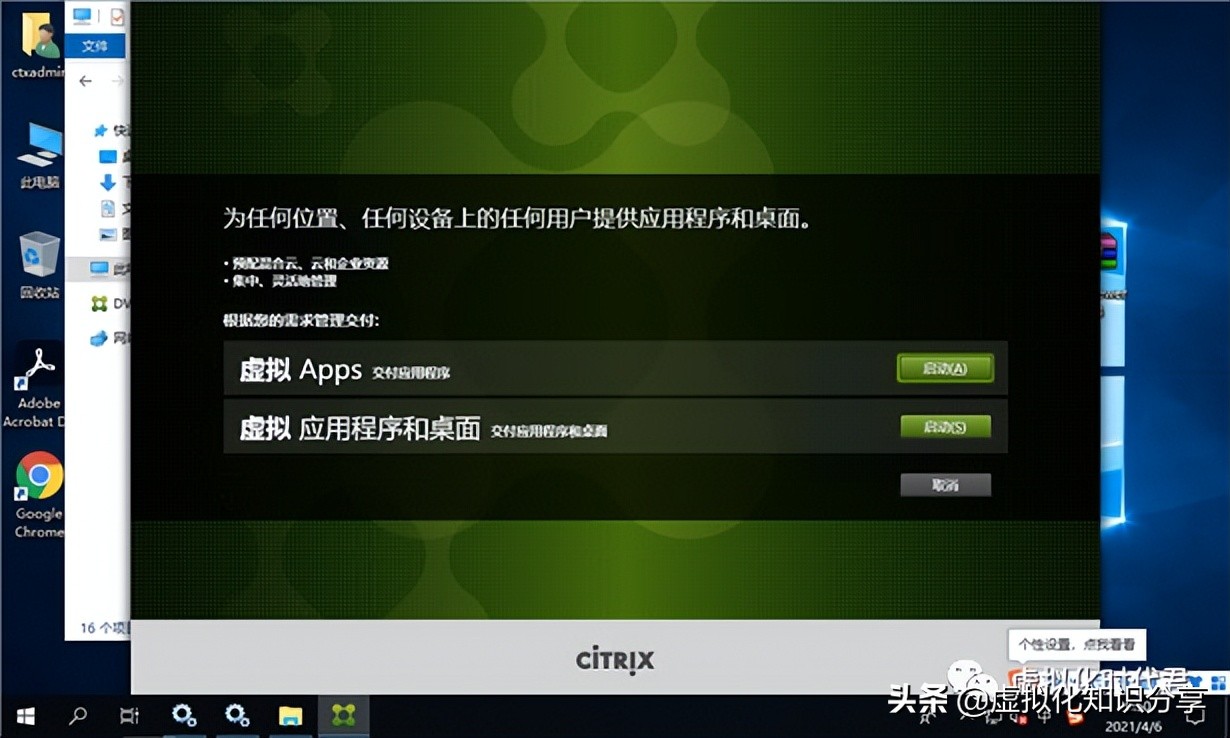

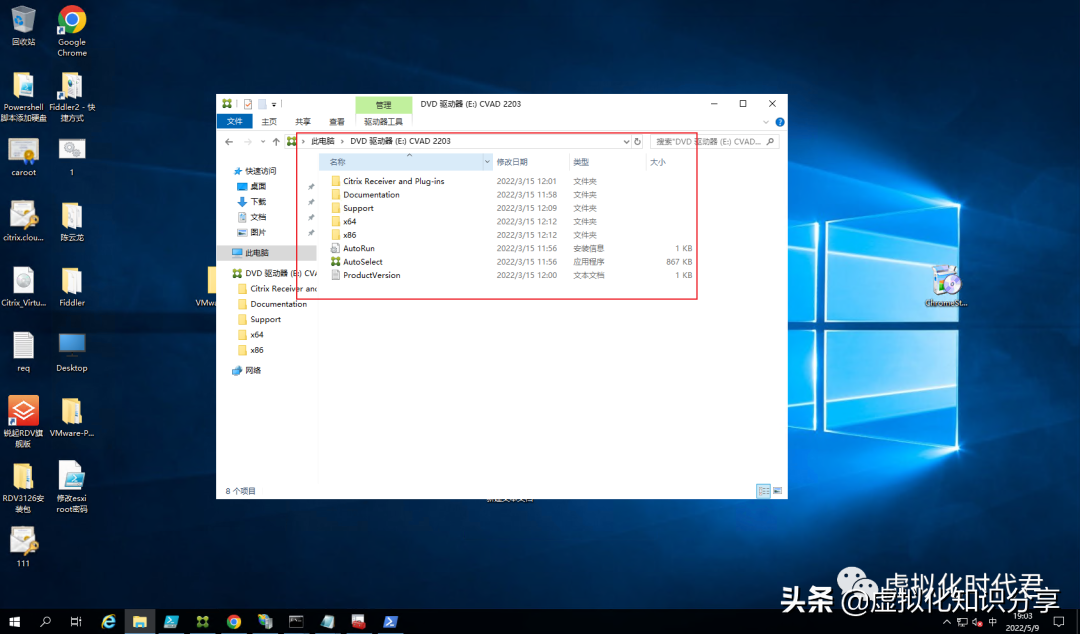

2、点击dvd进行安装

3、选择Delivery Controller

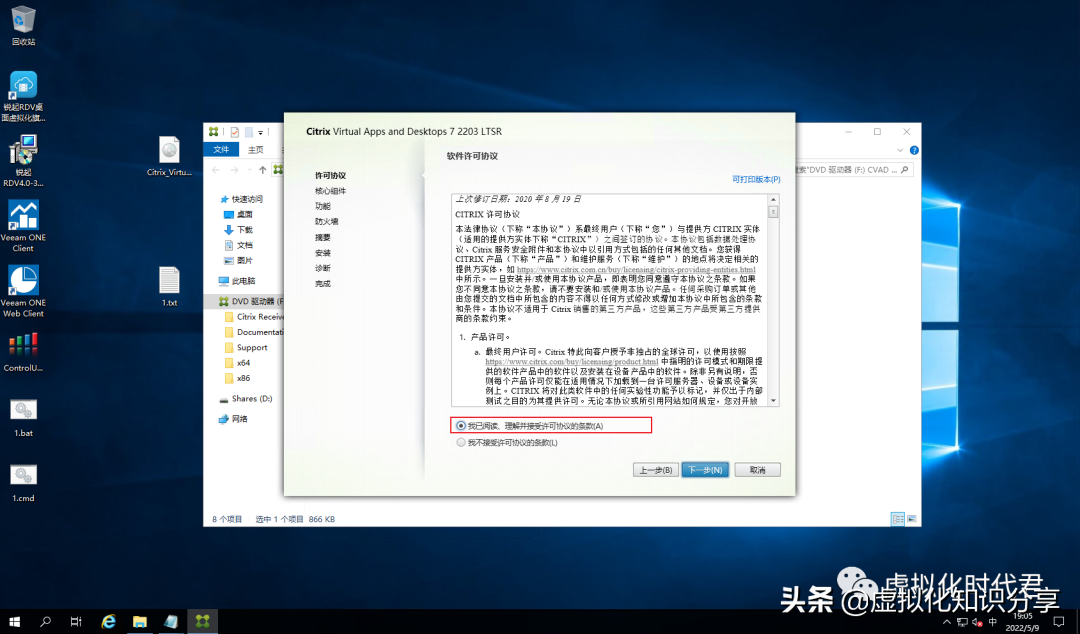

4、同意

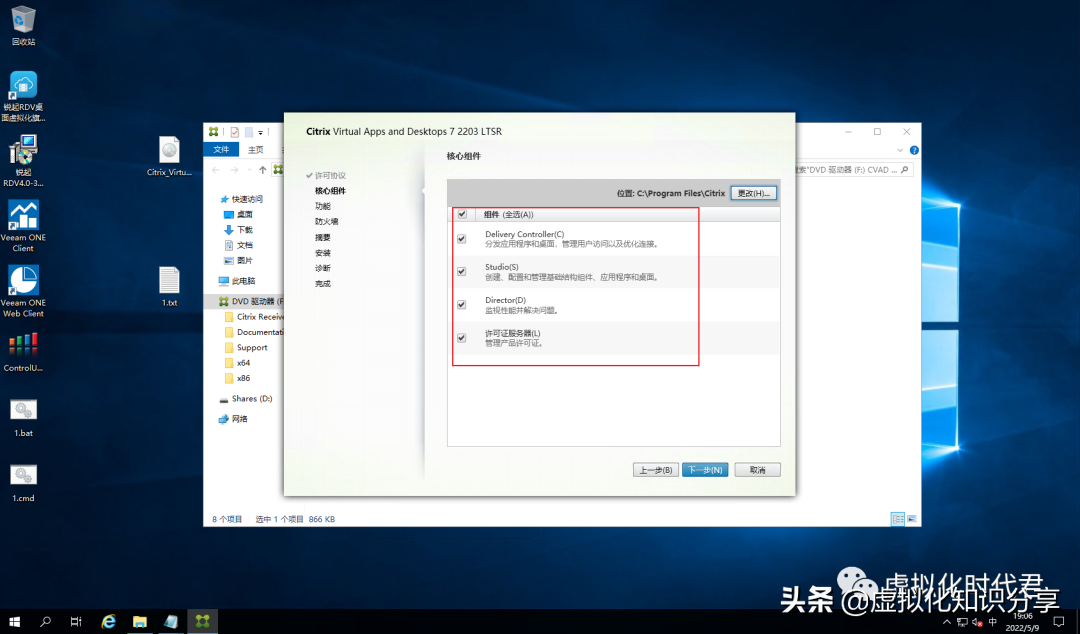

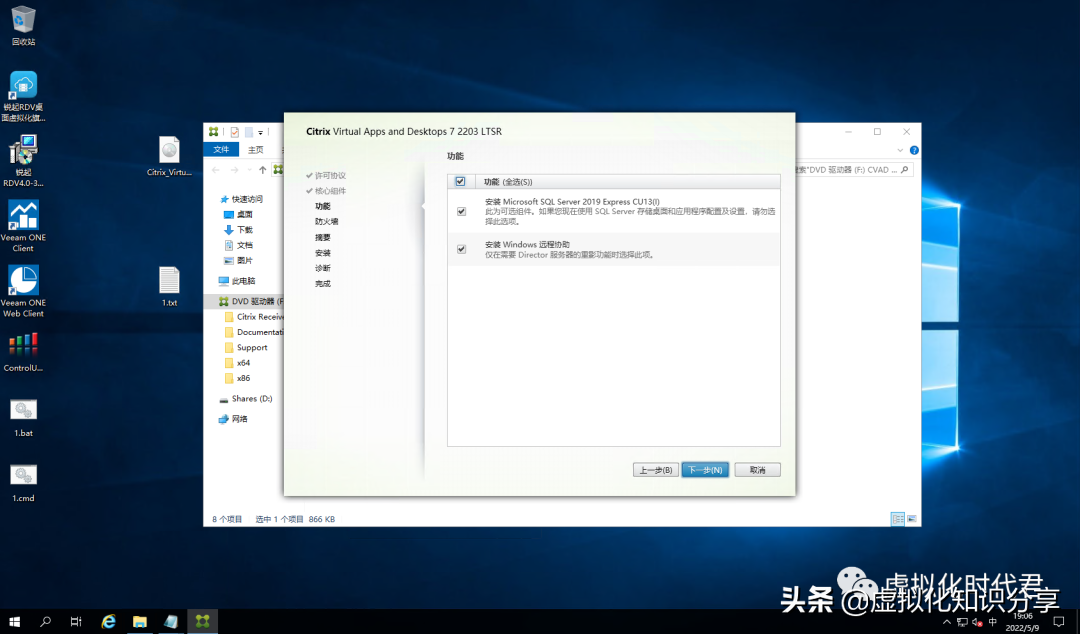

5、选择如图所示组件，单机环境可以全部部署在一起。

6、数据和远程协助都部署在一起（单机环境，不推荐在生产使用）

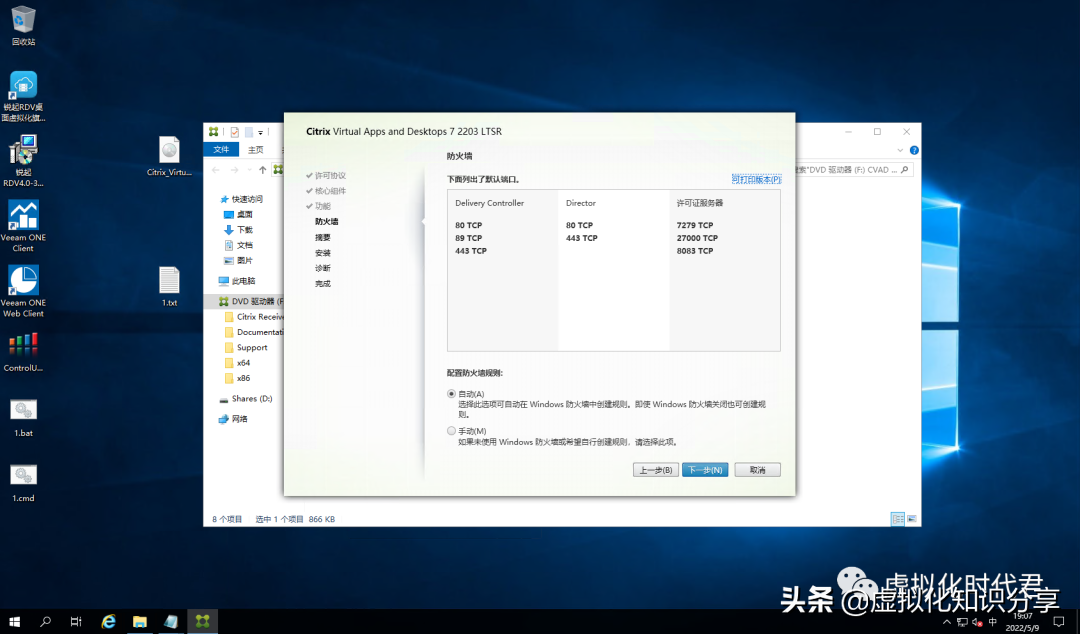

7、防火墙这里默认

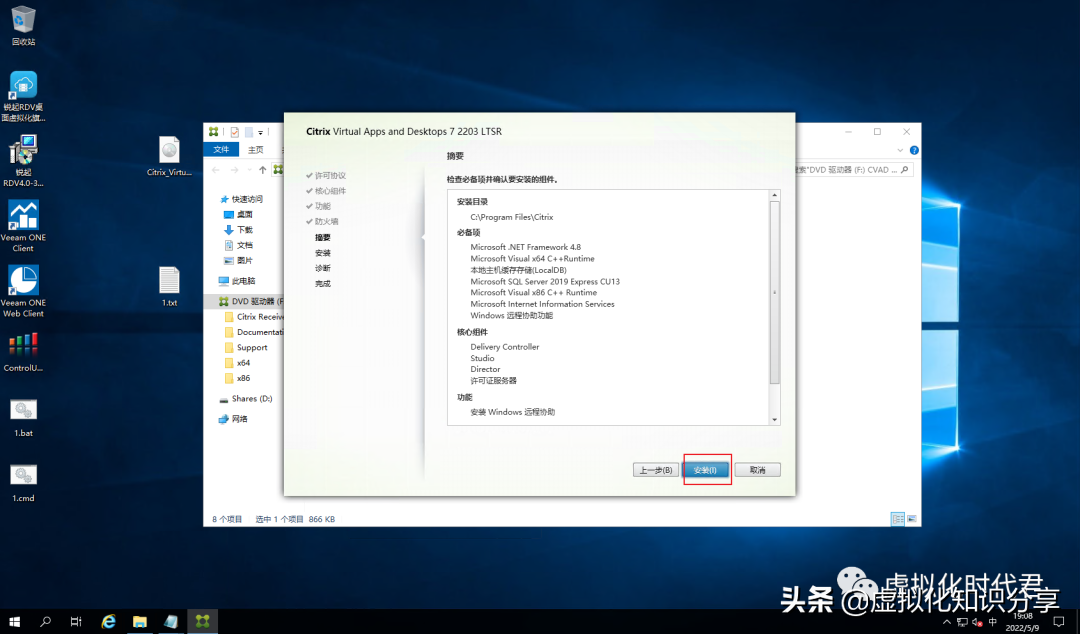

8、点击安装

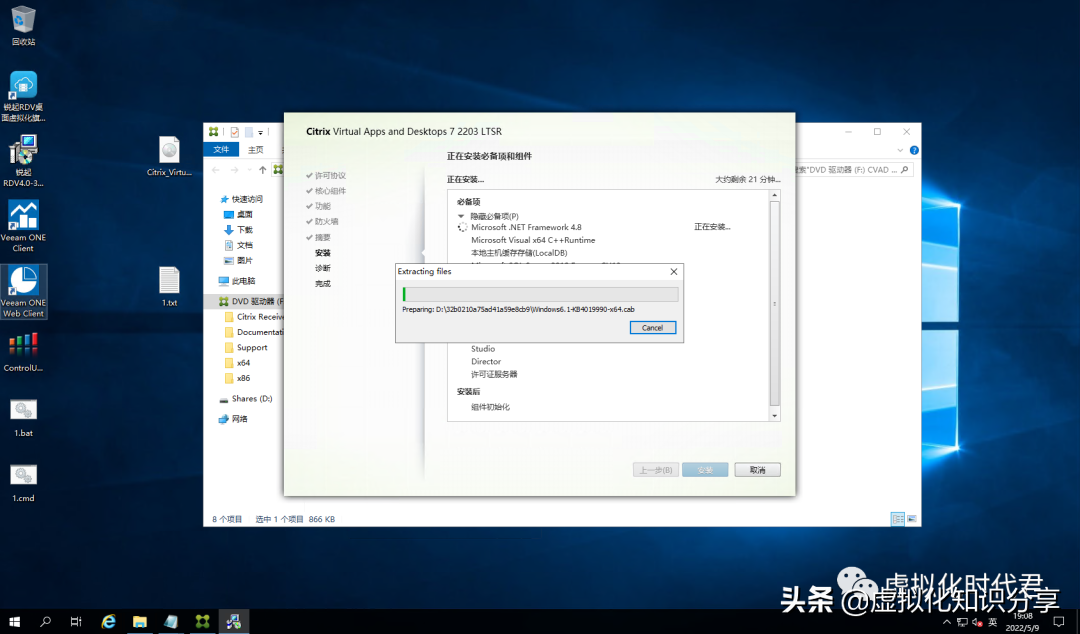

9、开始安装，等待安装完成

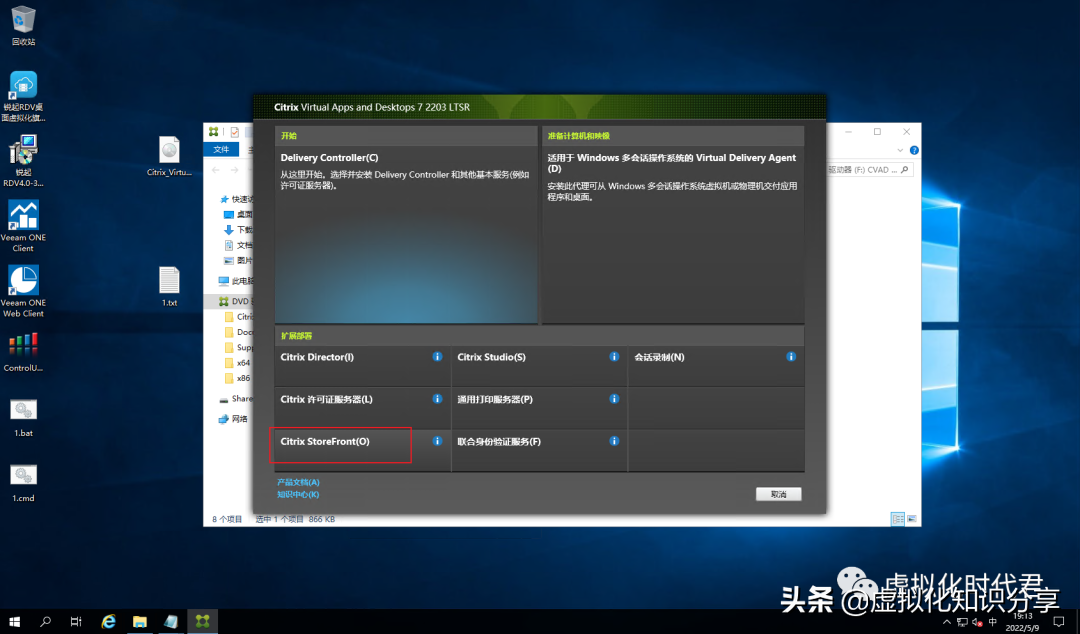

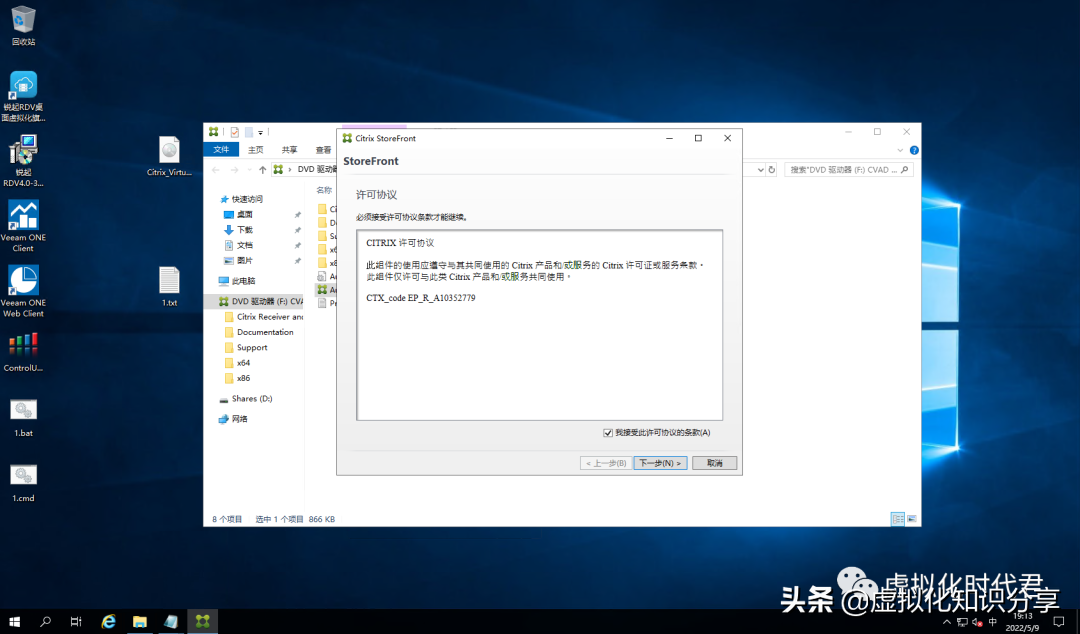

10、安装完成之后继续安装Storefront

11、下一步进行默认安装

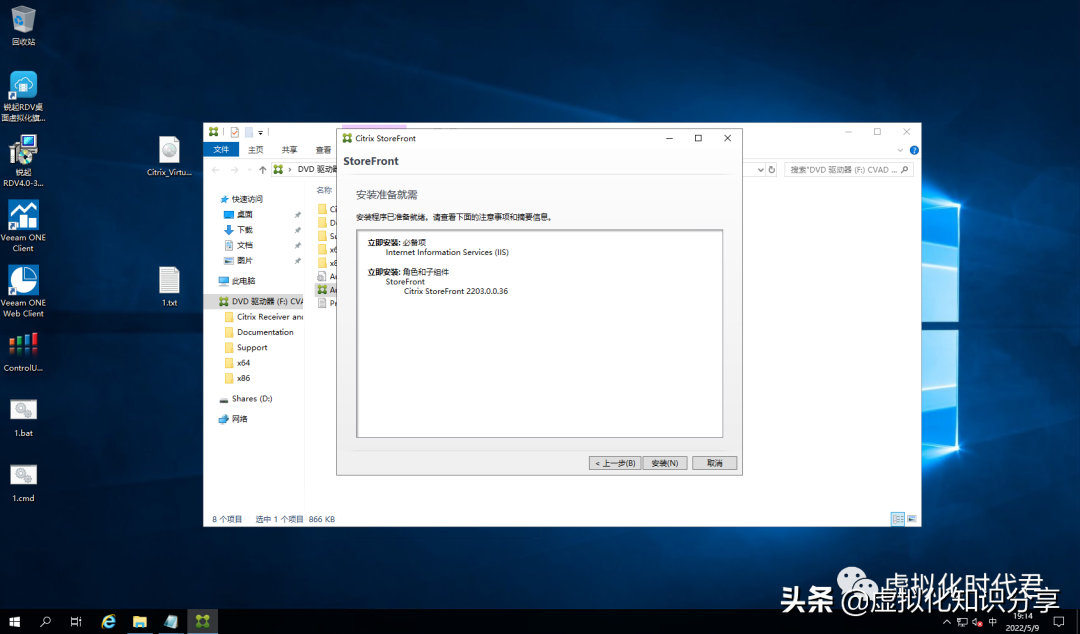

12、开始安装

安装完成之后重启即可

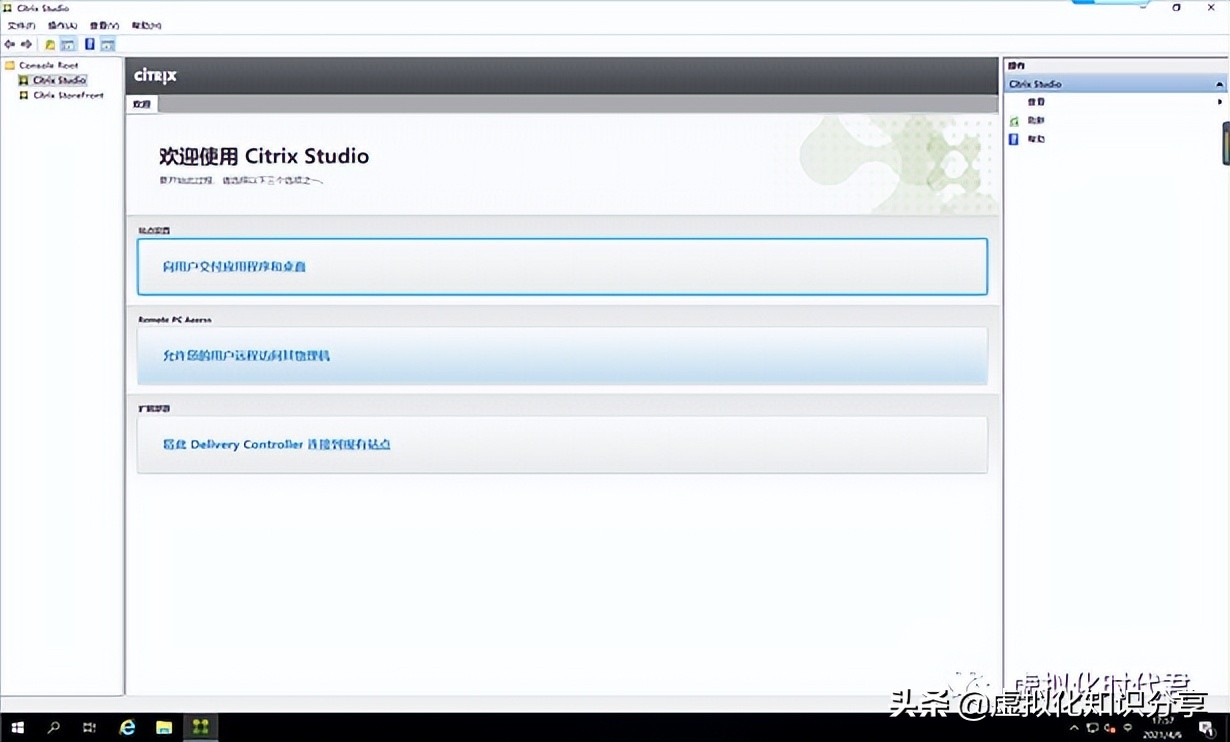

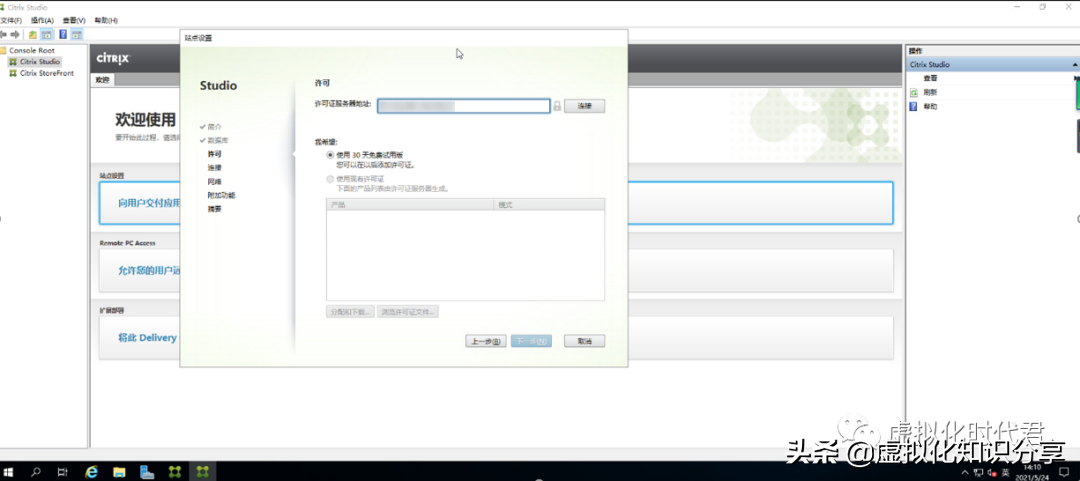

13、进行配置，选择向用户交付应用和桌面

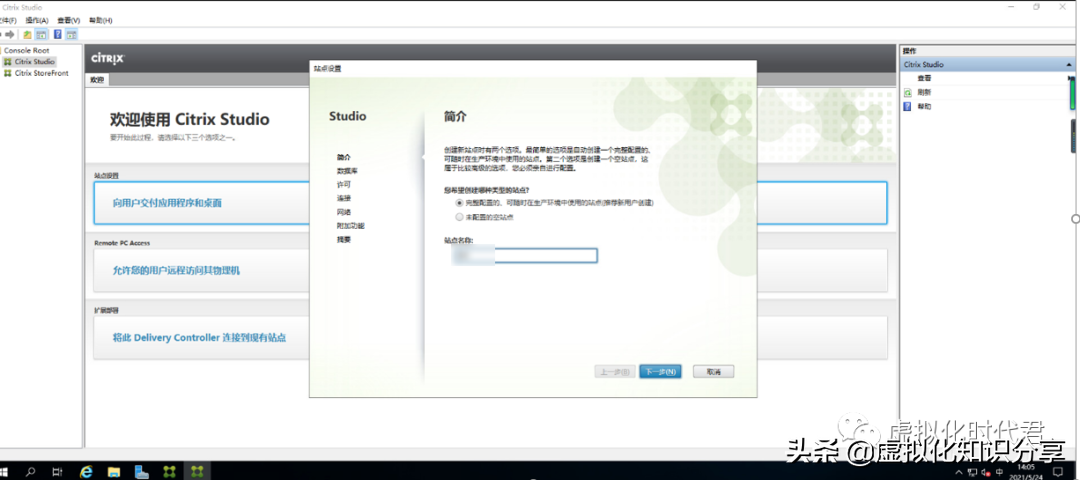

14、创建站点名字

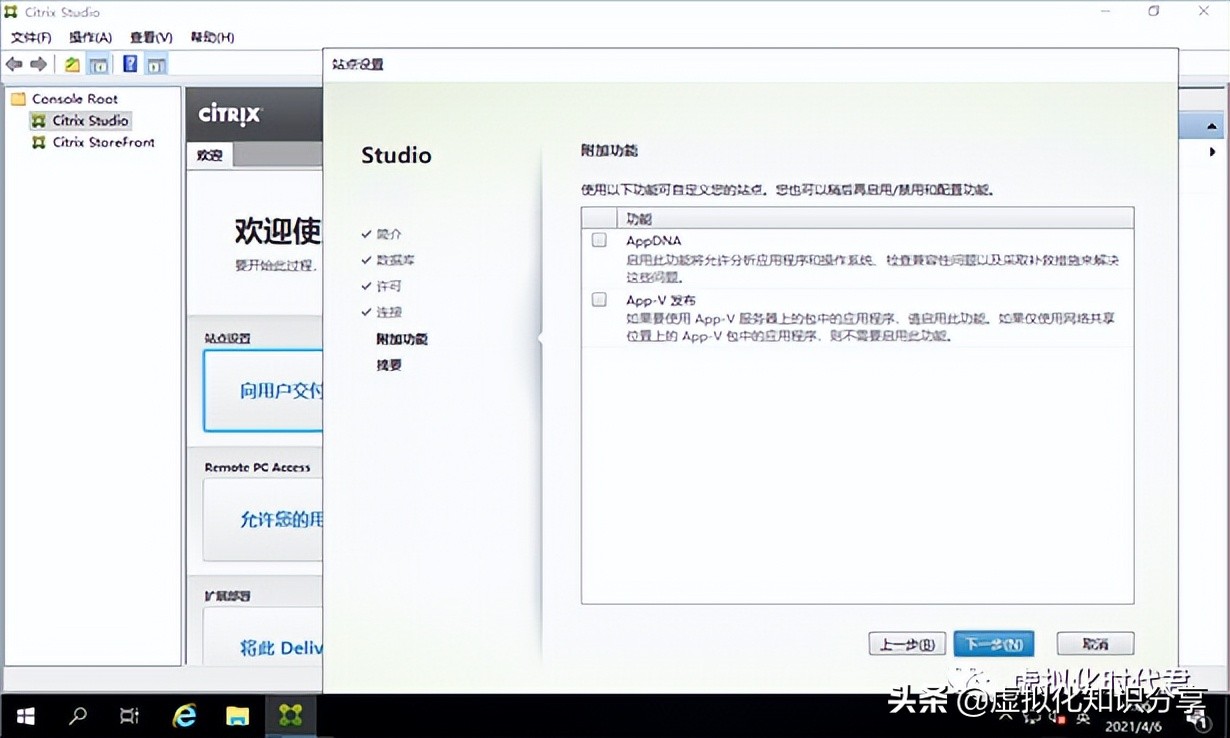

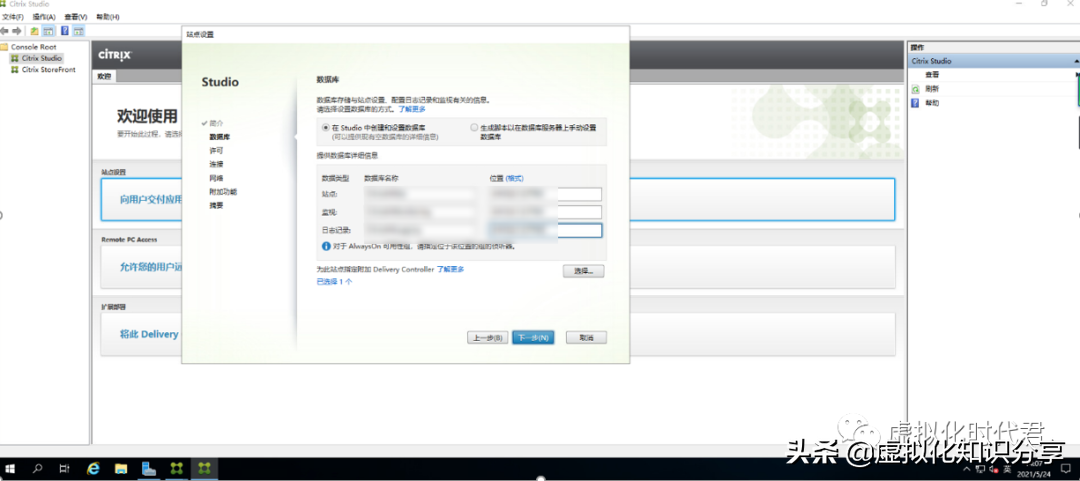

15、默认

16、默认

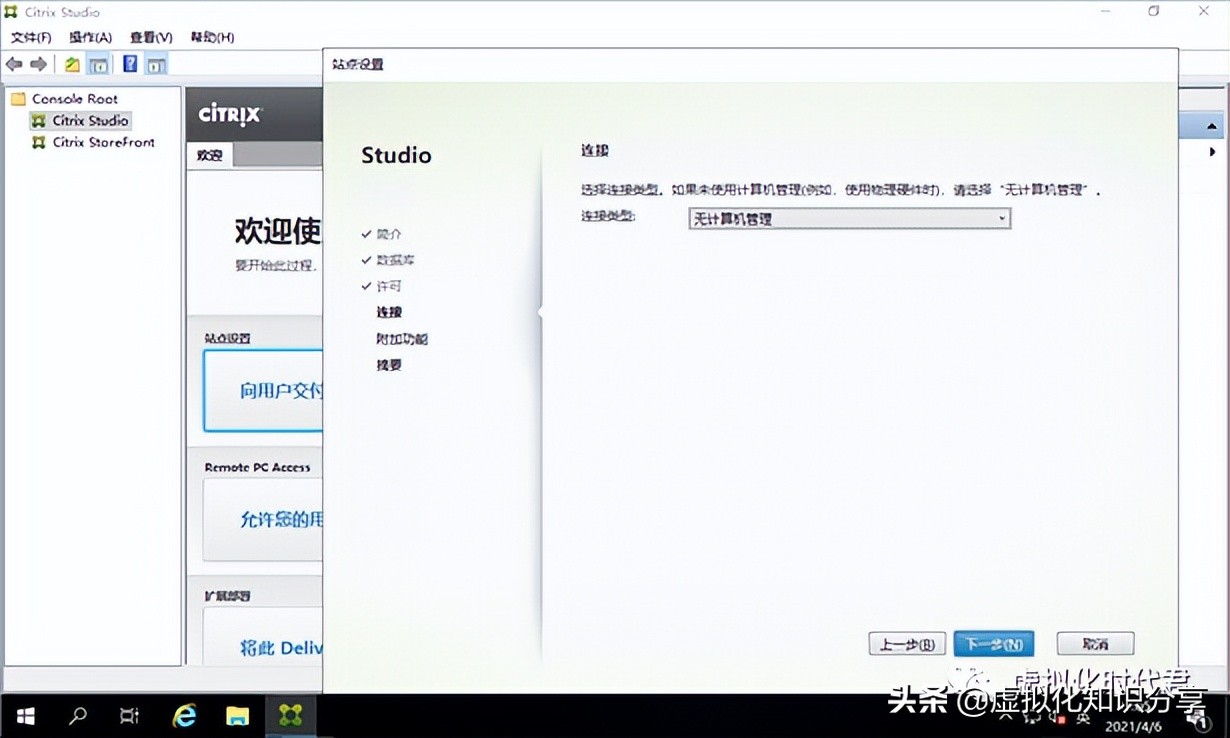

17、选择无电源管理

18、默认

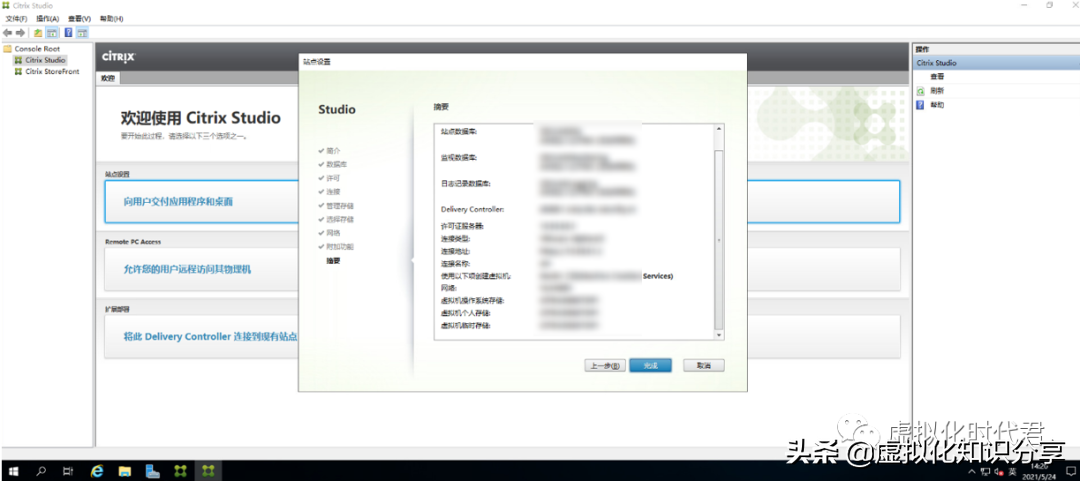

19、开始创建

20、创建完成之后

4、安装Window10 模板

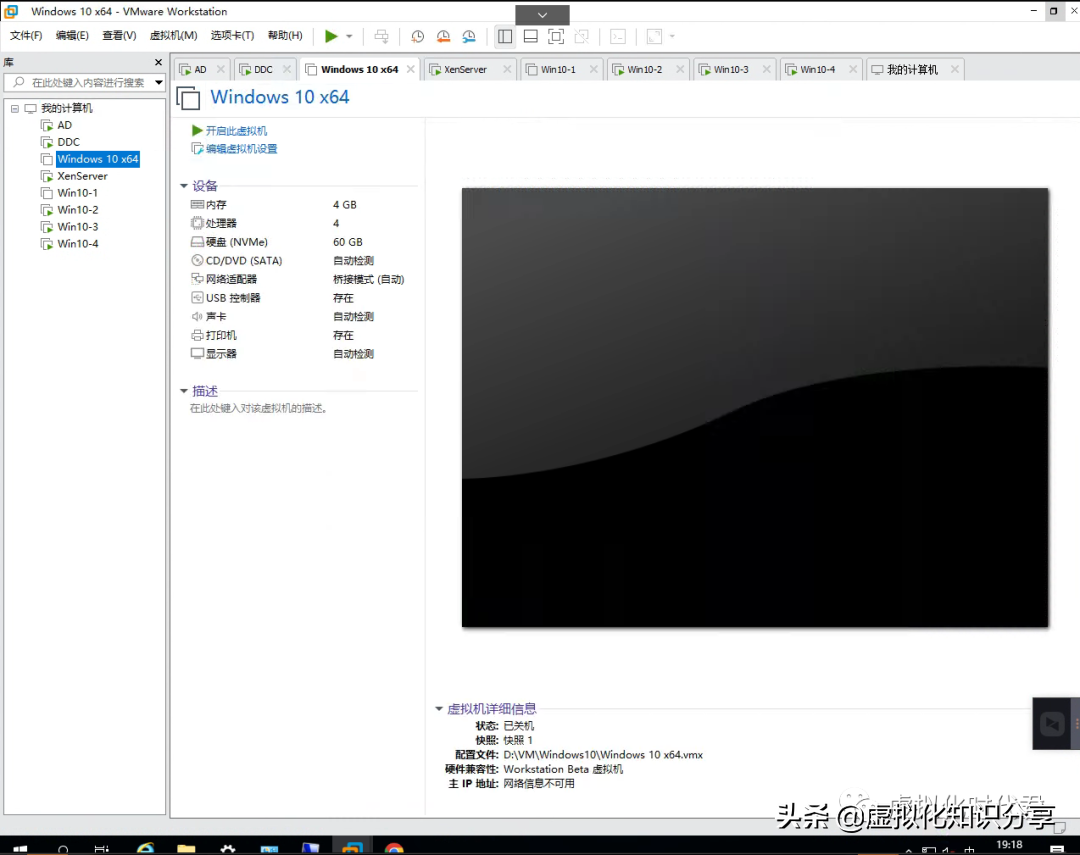

1、新建一个windows10虚拟机，配置可以自定义（创建虚拟机不会的可以在百度百度）

2、 预准备的模板系统需要加入域，进行重新的账号管理后

3、挂载vda镜像

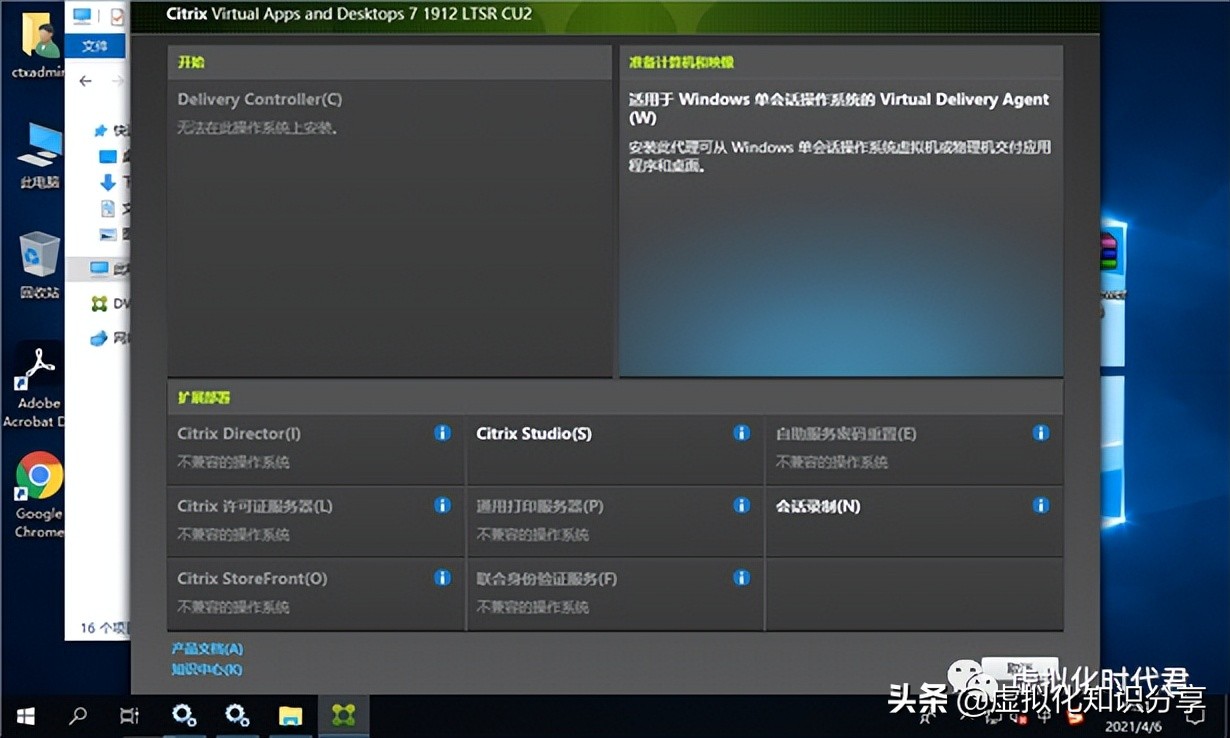

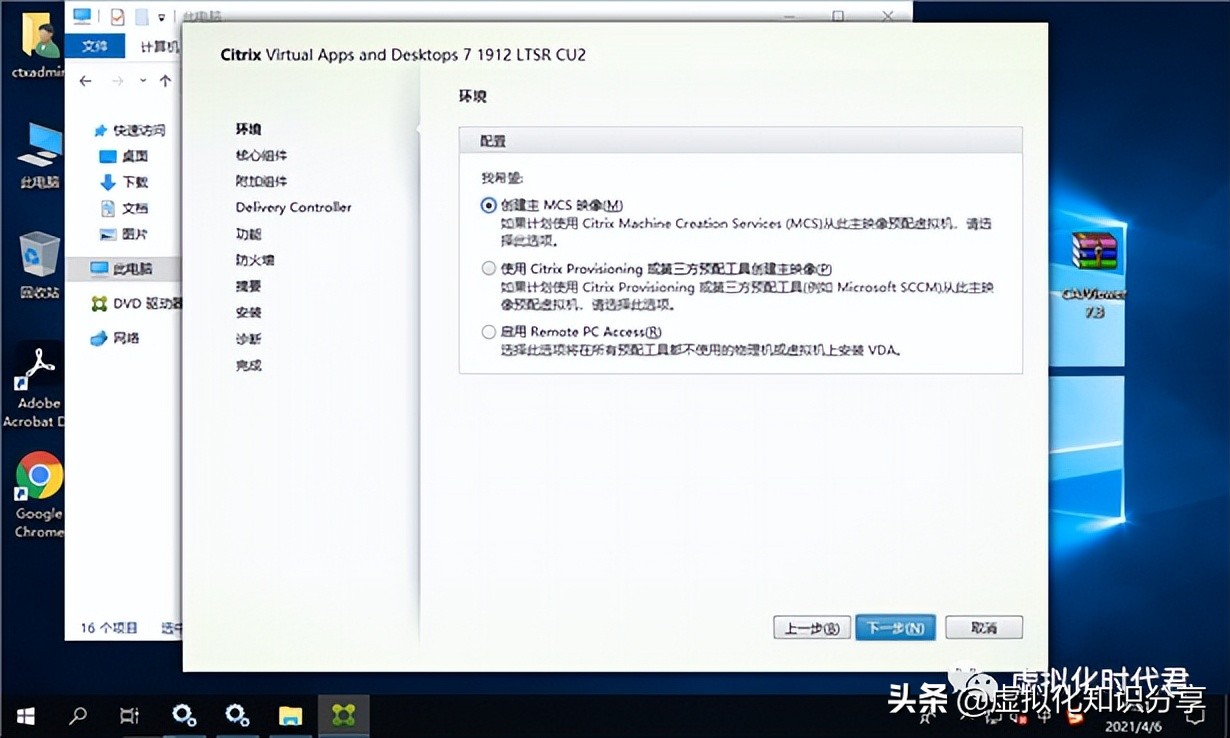

4、选择agent代理安装

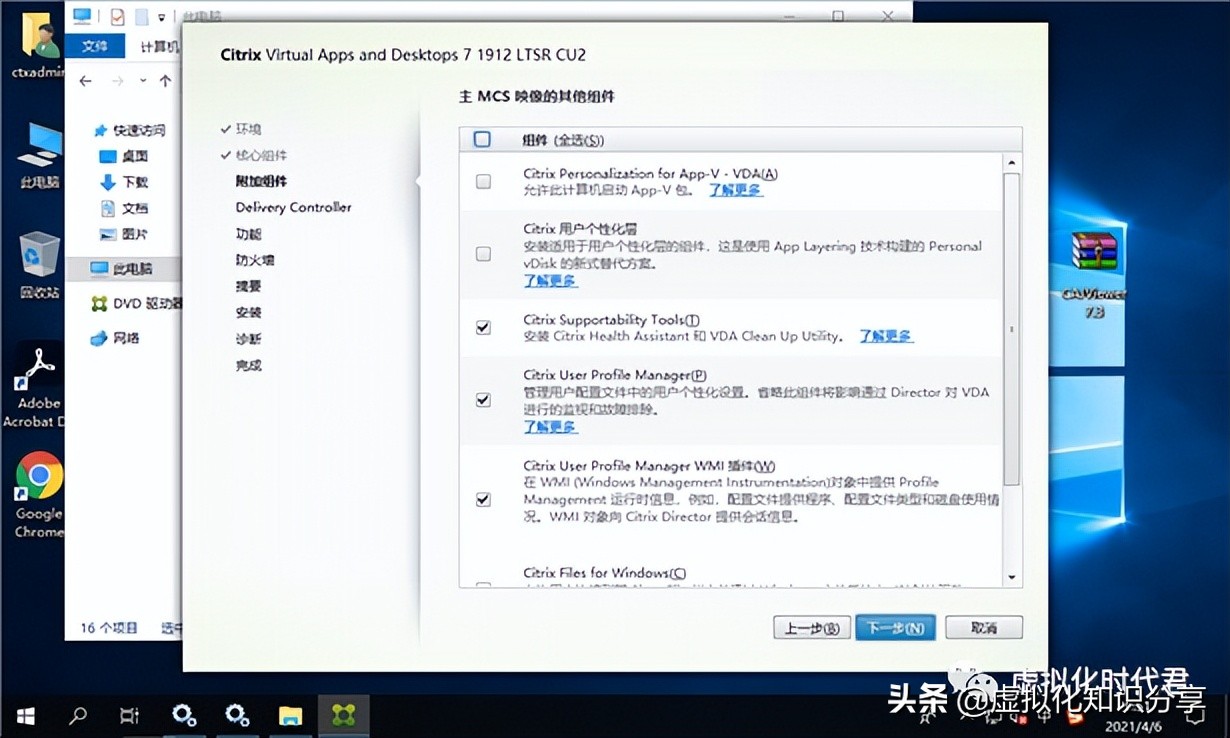

5、选择

6、下一步

7、下一步

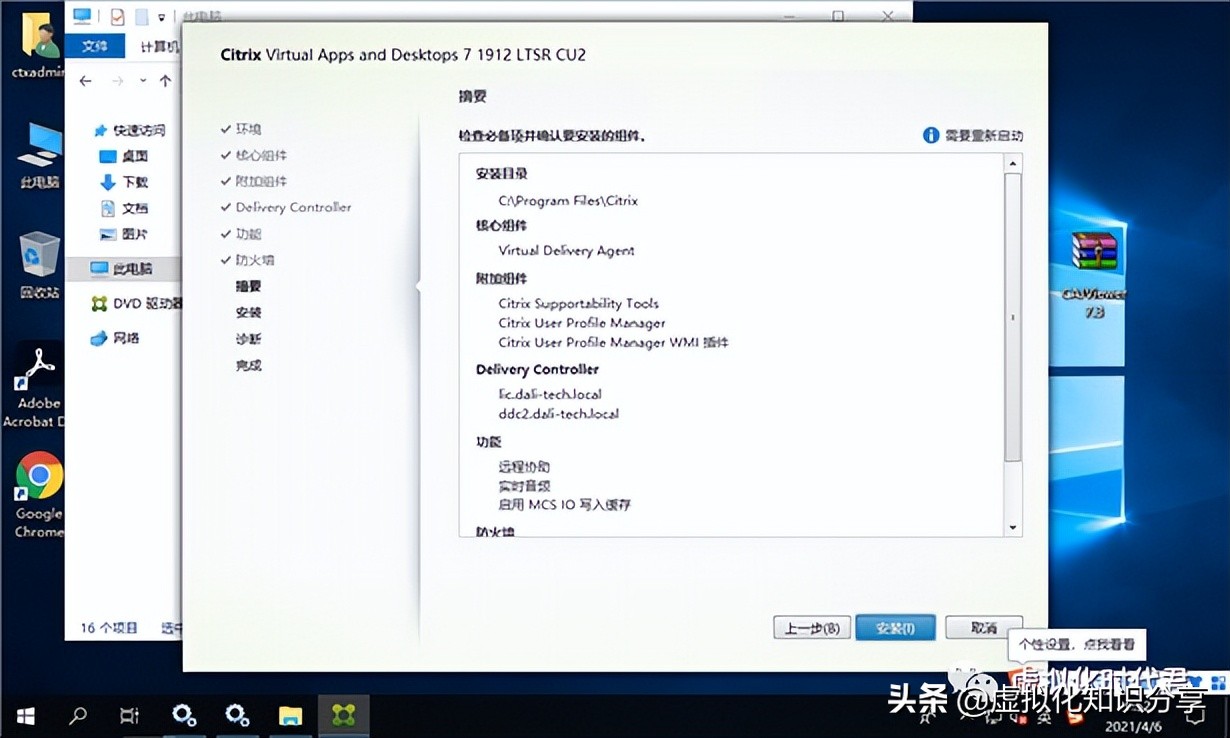

8、开始安装

5、Citrix DDC发布机器

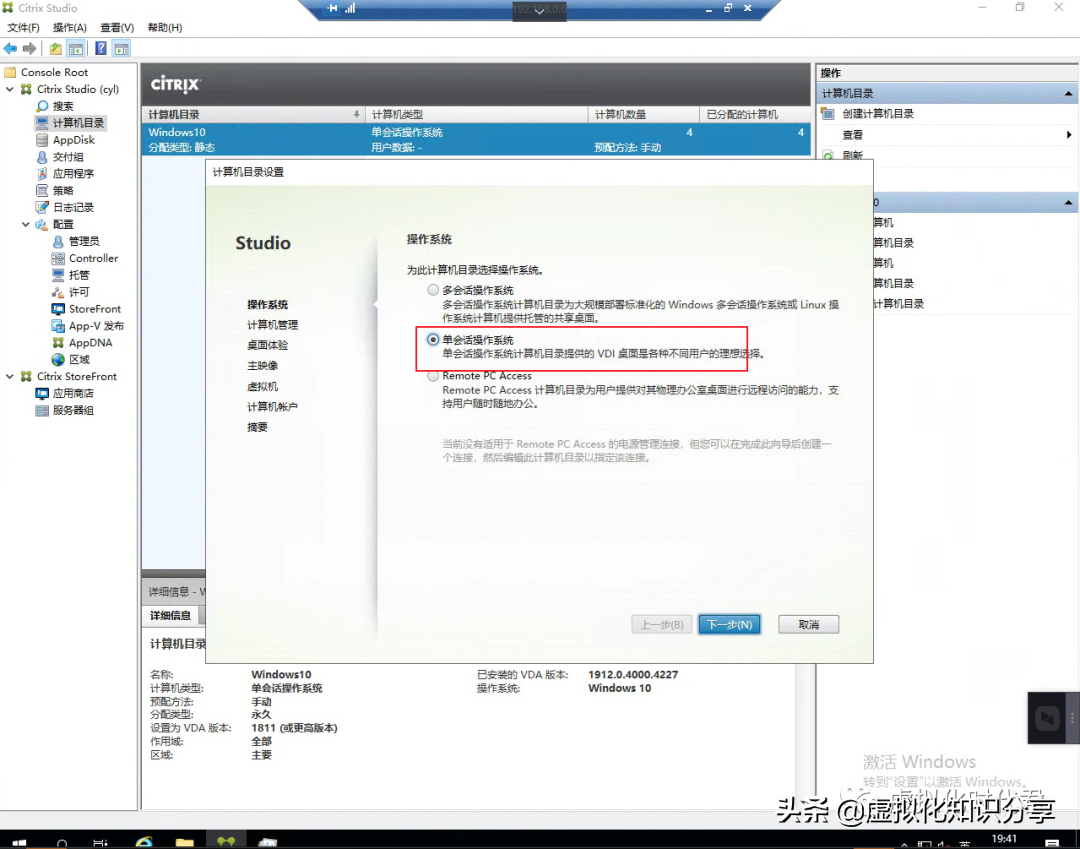

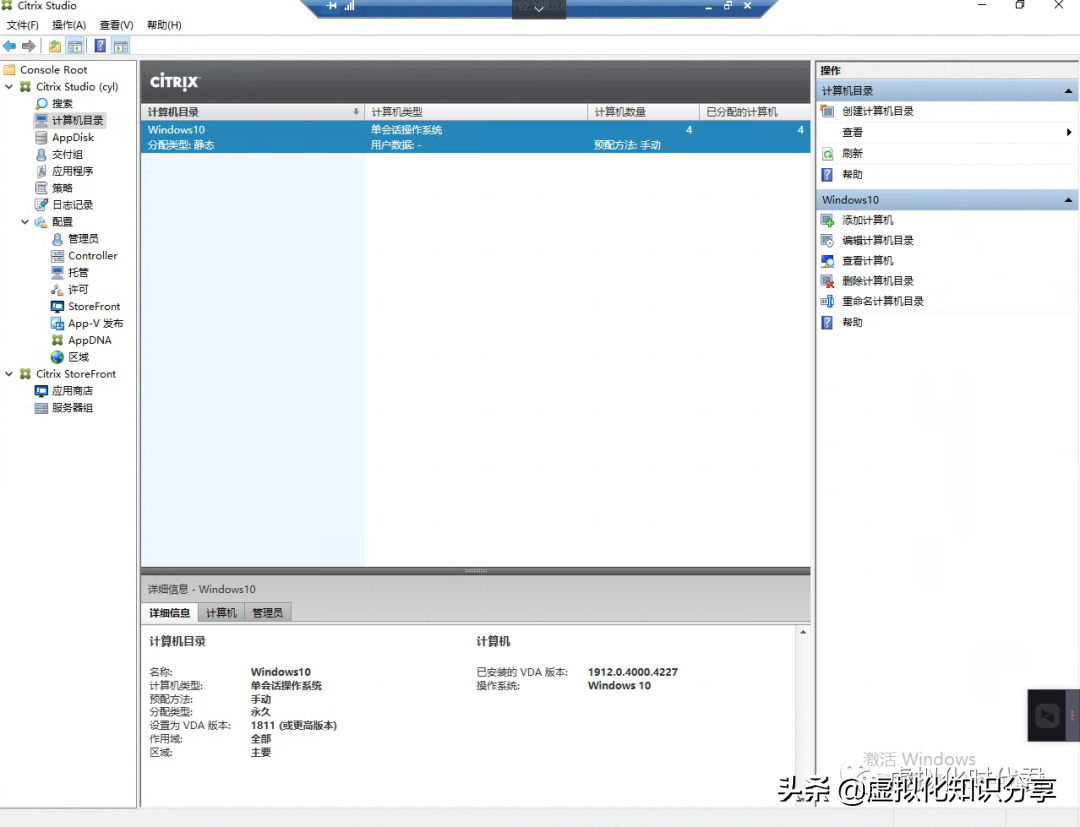

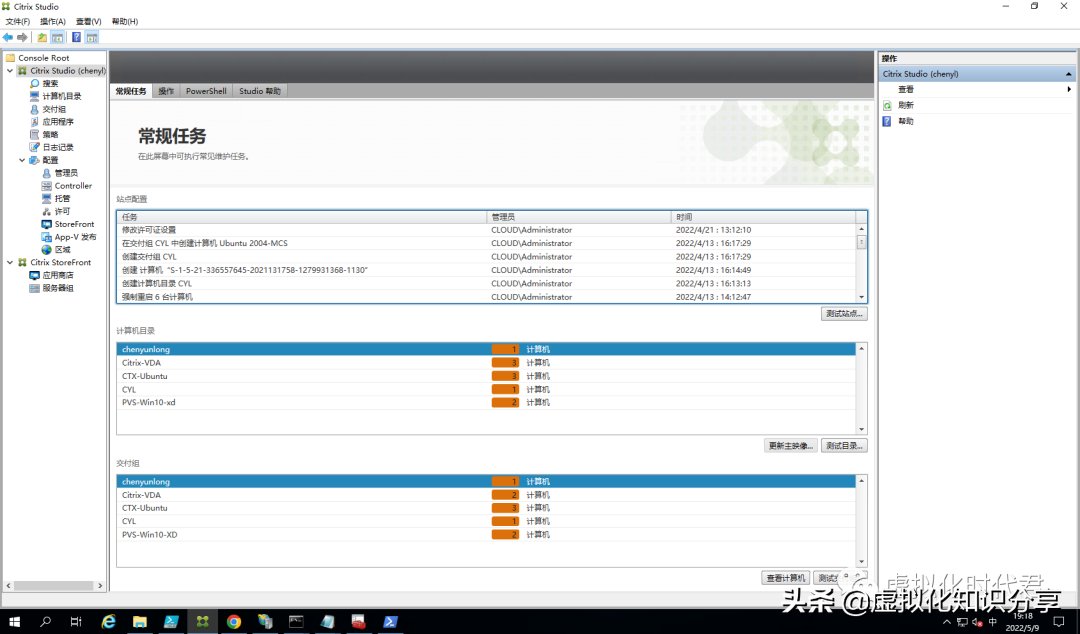

1、打开Citrix Studio，创建计算机目录

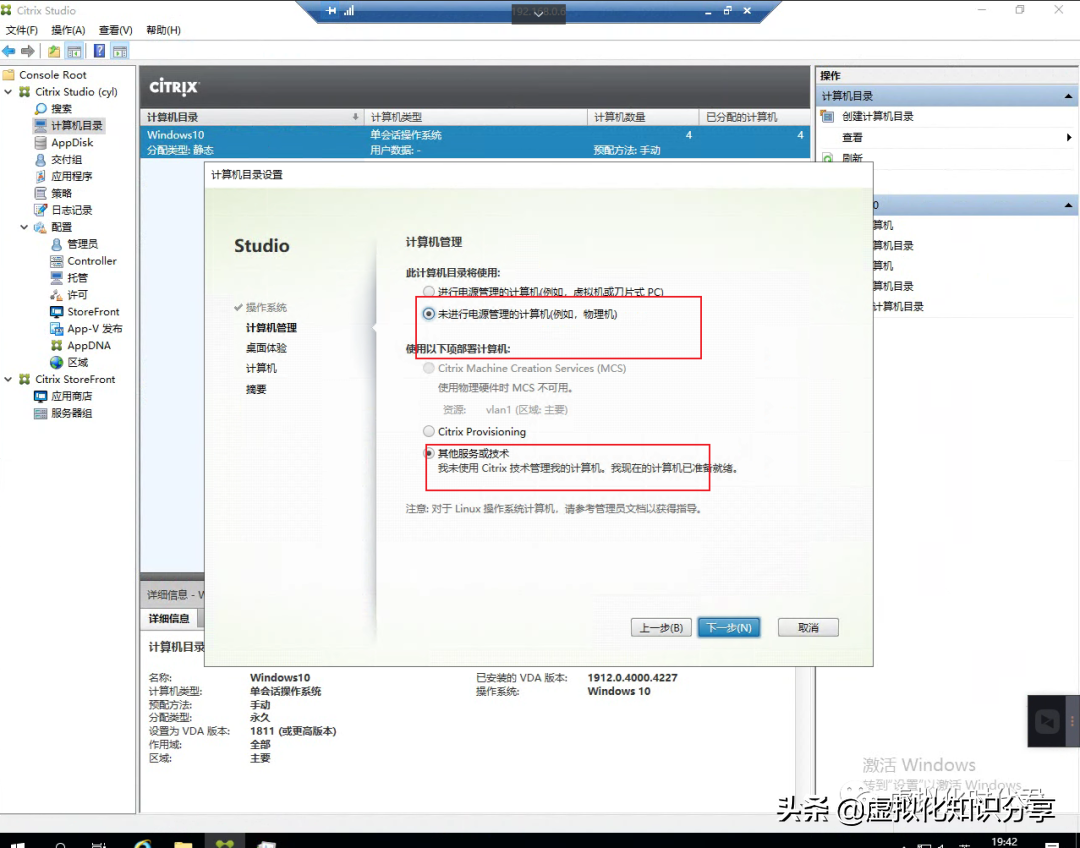

2、由于没有添加托管，按照如图所示选择进行现有发布

3、安装完毕

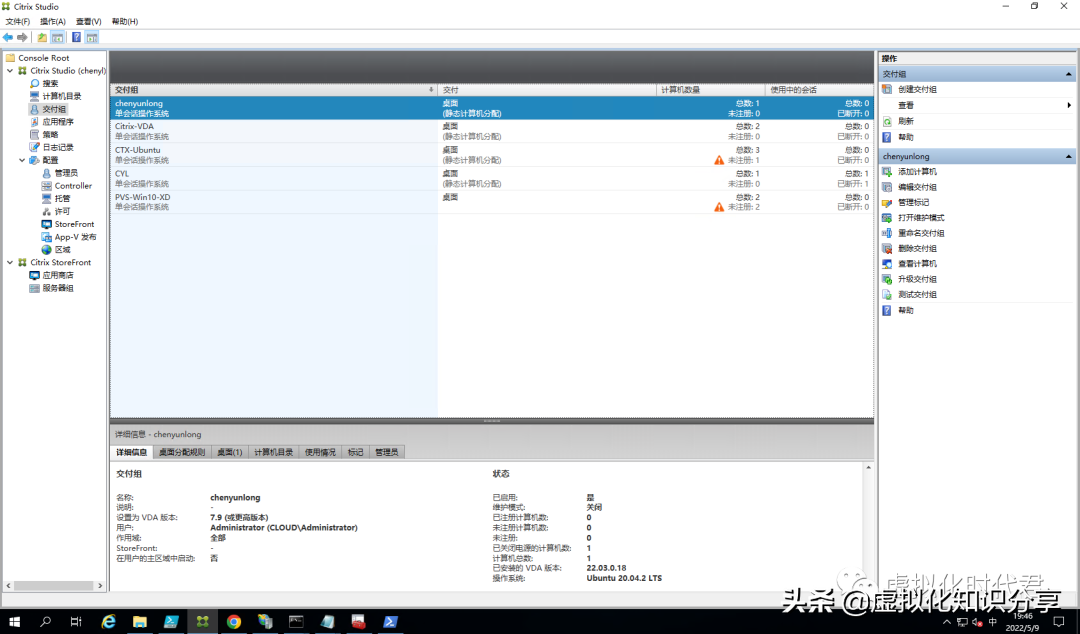

4、同理，接下来创建交付组（步骤略）

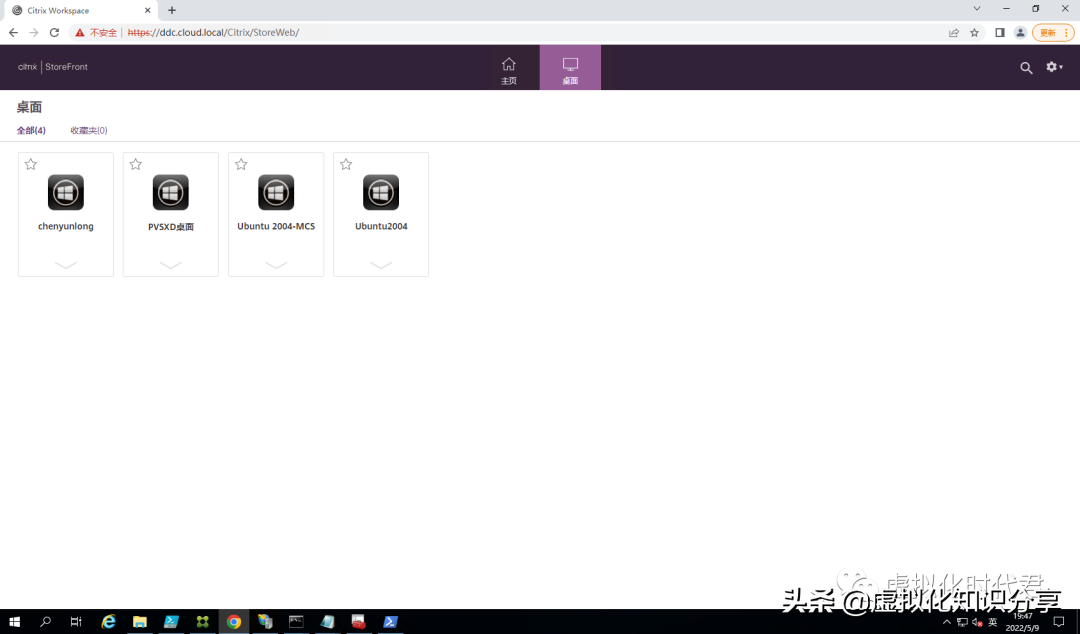

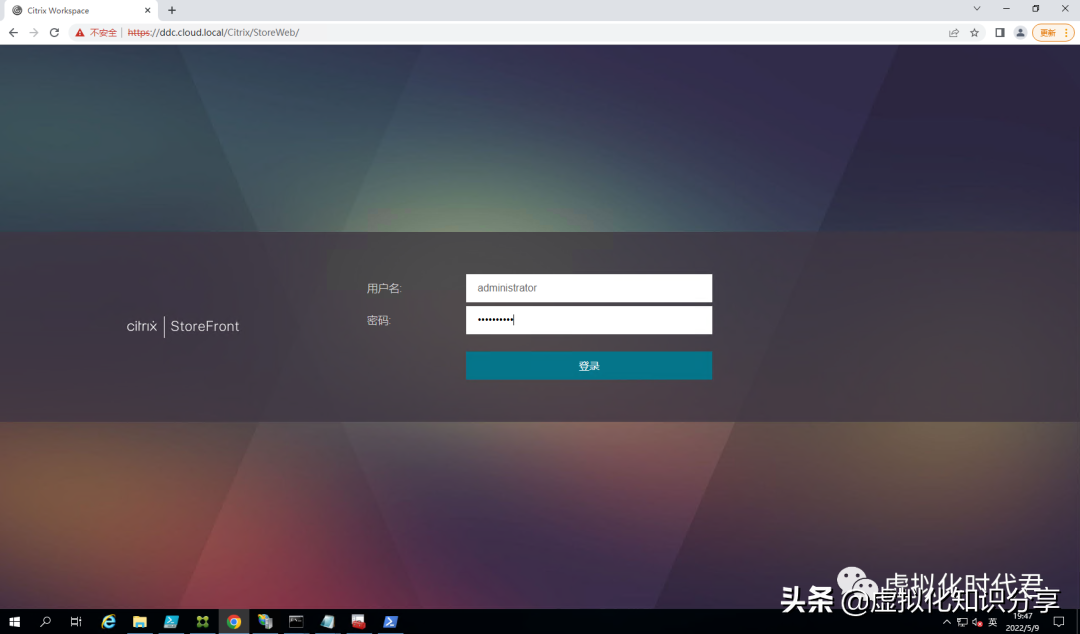

5、尝试内网通过Storefront地址登录

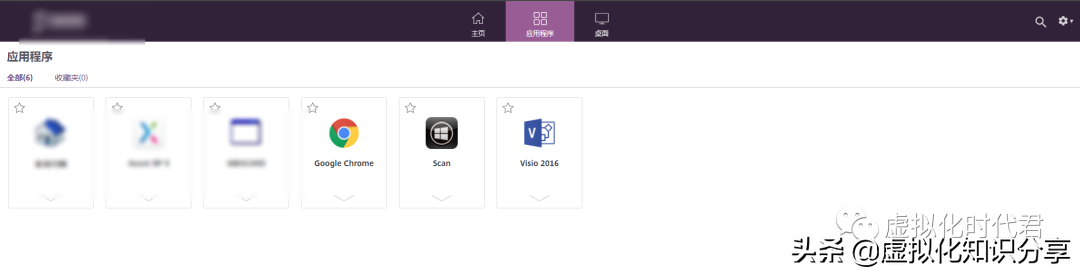

6、任意打开一个

7、打开Ubuntu 2004版本

8、虚拟应用

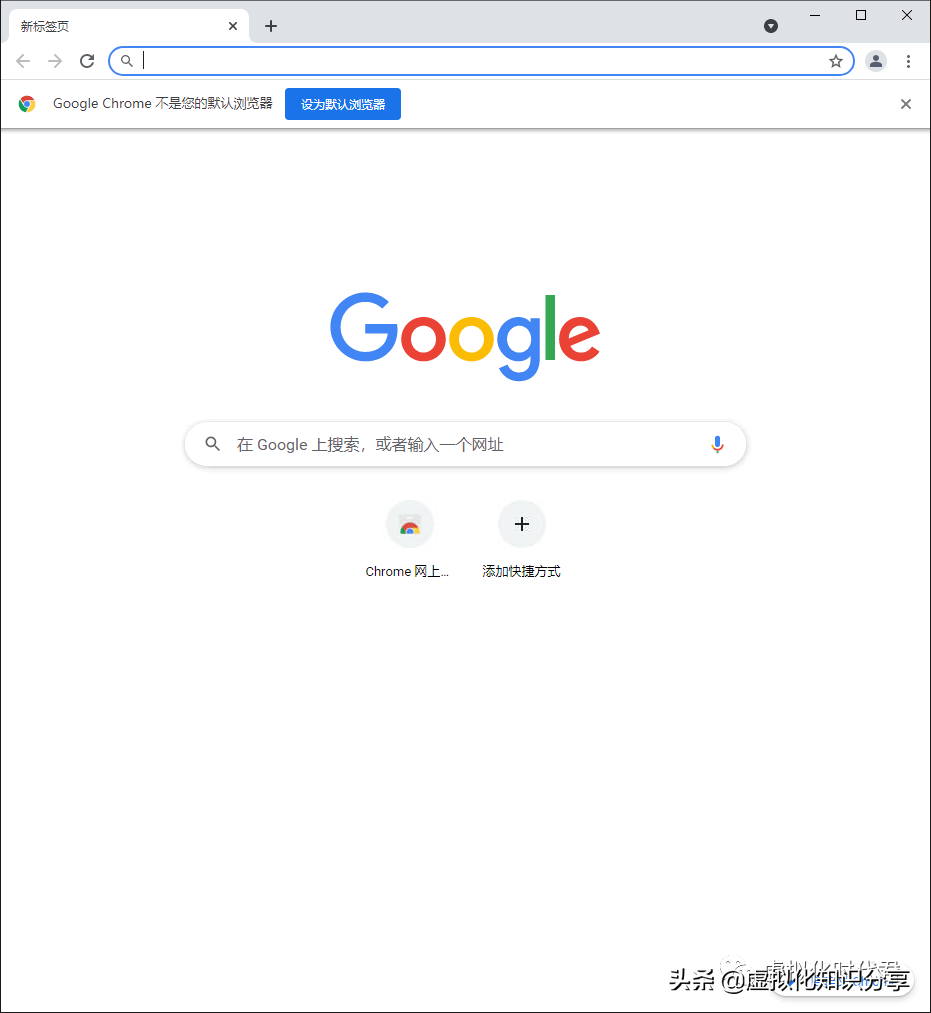

9、测试谷歌

10、总结，都大同小异。多动手。

5、Citrix Netscaler安装配置

配置Citrix Netscaler目的是提供外网访问，如果需要通过Storefront外面访问不能做到单端口和单ip访问，会涉及很多端口和服务。

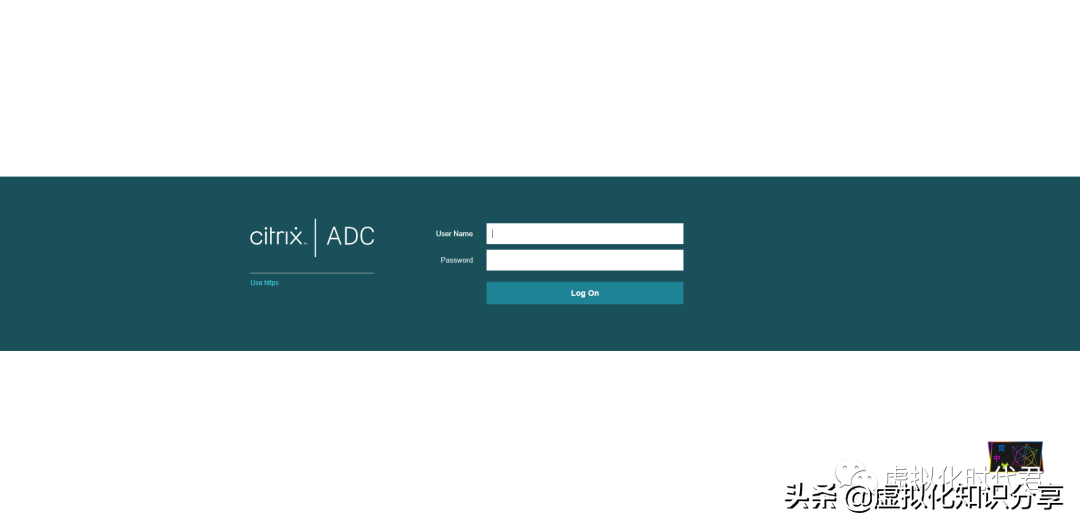

1、打开netscaler界面，输入账号密码配置

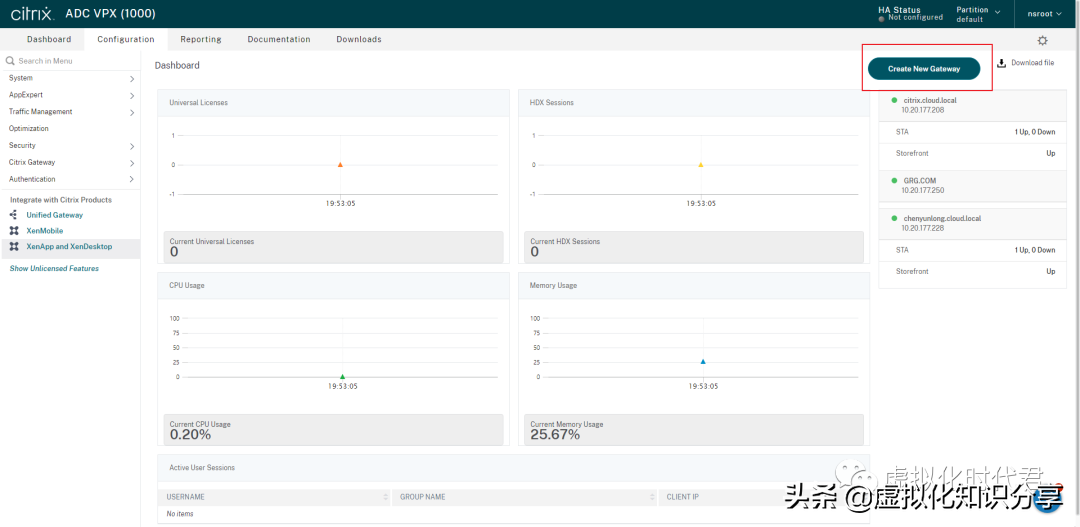

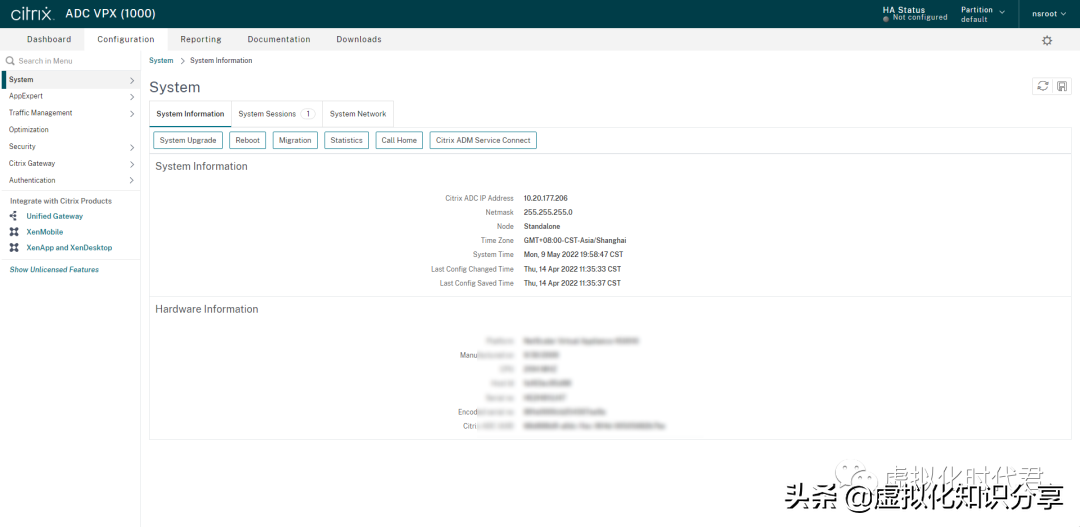

2、登陆进去之后界面

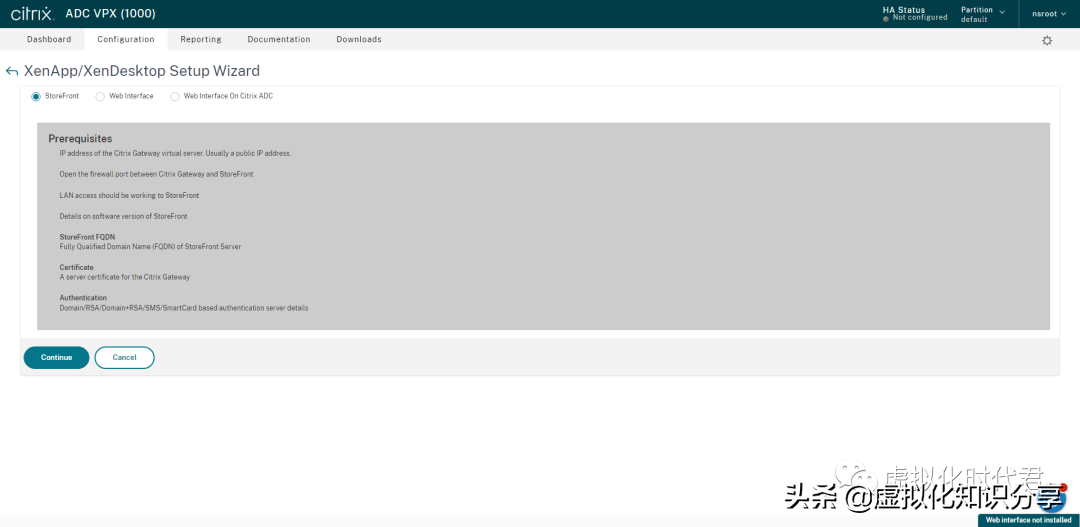

3、浏览到XenApp and XenDesktop，点击Get Started

4、下一步

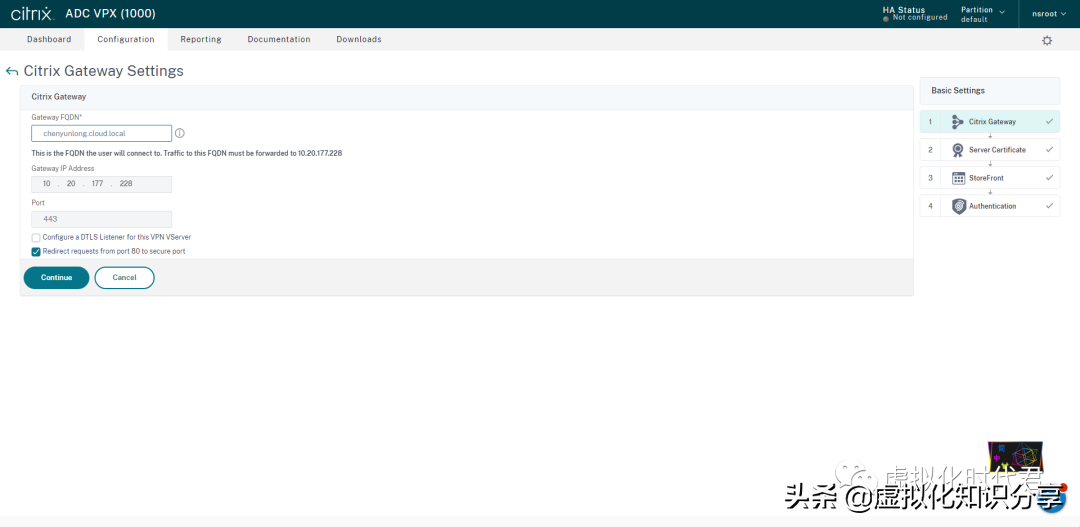

5、配置GATEWAY地址，和VIP地址，以及端口

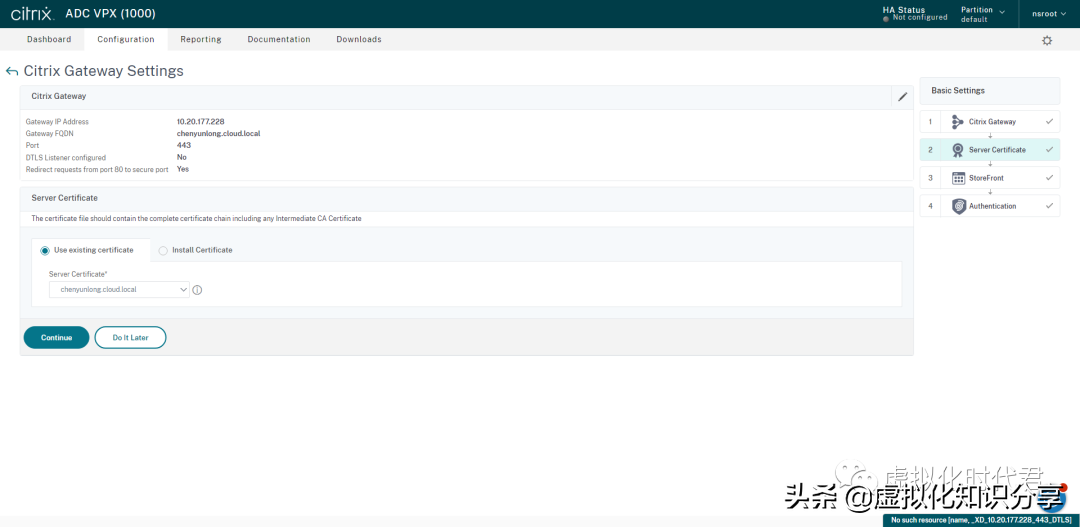

6、下一步配置证书

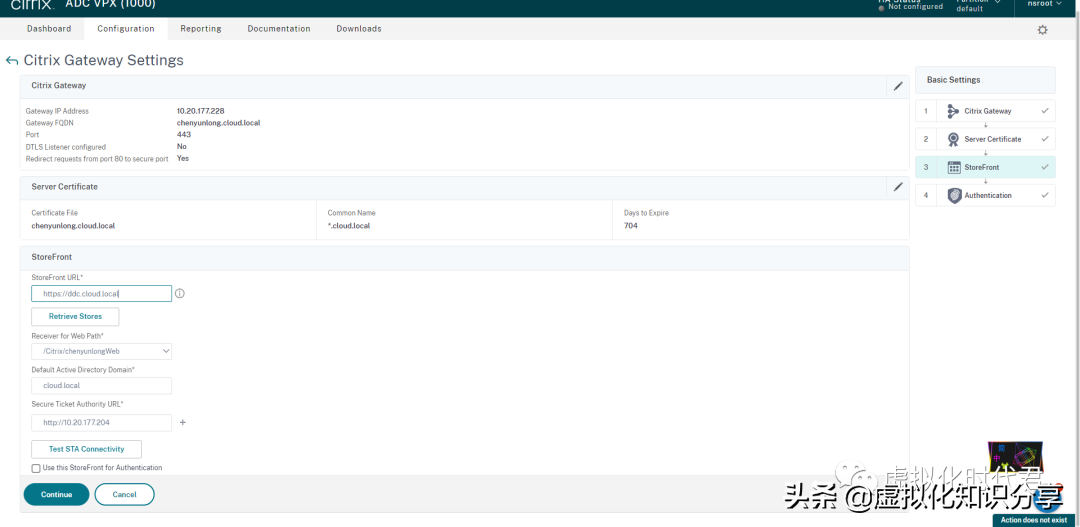

7、配置Storefront地址

8、配置域

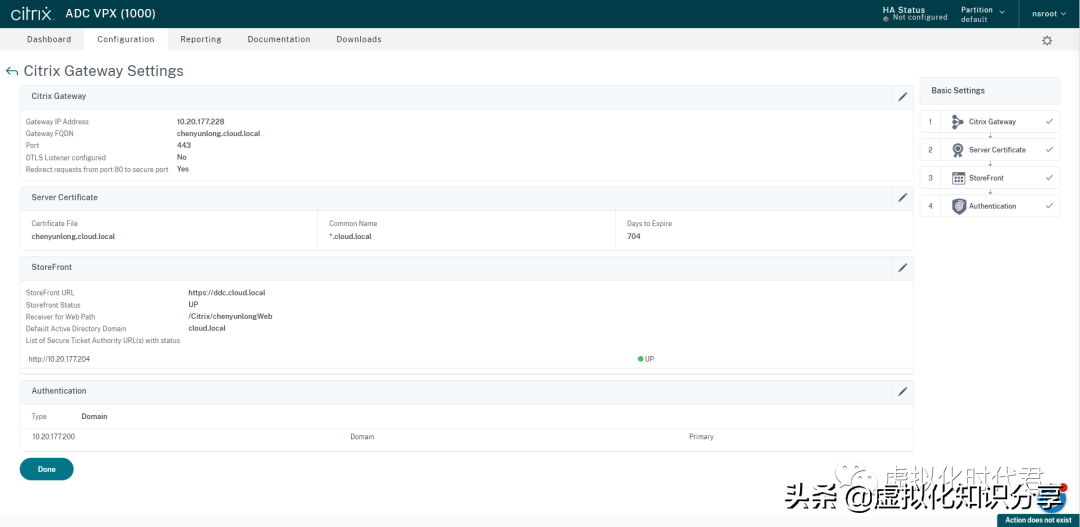

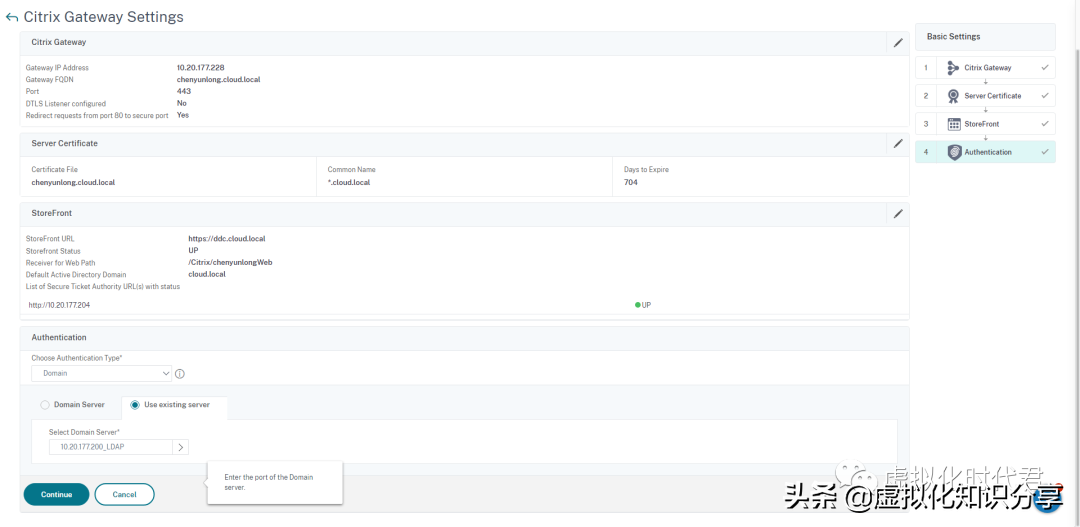

9、配置完成

10、总结，netscaler涉及到证书需要自己自签名或者购买公网证书，此教程中以及省略，如有感兴趣的可以加微信（JGECYL）拿教程。

6、Citrix Provisionin安装配置

Citrix Provisioning Server 采用流技术通过网络将单一标准桌面镜像，包括操作系统和软件按需交付给物理/虚拟桌面。一方面可以配合第二个场景实现VDI单一镜像管理；另一方面适用于三维图形要求更高的环境，除了硬盘之外，内存、CPU、GPU都调用本地的计算资源，所以性能基本和传统桌面没有区别，是Citrix在大型桌面虚拟化项目中首推的桌面镜像交付方式。PVS以高效、便捷、低消耗、易扩容的特点受到广大用户的推崇。

主要安装组件包括如下所示，教程就不赘述了。

1、PVS控制台安装

2、PVS服务器安装

3、PVS目标设备镜像

4、PVS向导

教程链接：https://pan.baidu.com/s/1lgc5dMfz0TQTROupHzK9EQ?pwd=r3x6

提取码：r3x6

五、总结

上述文中可能会涉及到不清楚的步骤可以自行查阅疫情远程办公Citrix XenDesktop 2203长期稳定版本虚拟云桌面部署教程步骤。
