主流PLC串口自由协议通信标准化

一、PLC串口自由协议通信概述：
串口自由协议通信是一种灵活的串行通信方式。在该模式下，开发者无需遵循特定标准协议，可根据实际需求自由定义数据格式与交互规则。通常需明确数据帧结构，例如设置起始字节、数据长度、校验位等字段，通过自定义包头、包尾标识数据帧边界，利用校验算法确保数据传输准确性。通信时，发送端按自定义协议打包数据并发送，接收端解析数据帧，判断校验是否正确后处理有效数据。这种模式灵活性强，适用于嵌入式设备调试、传感器数据采集等场景，可根据技术需求灵活调整协议细节，但需开发者自行处理数据解析与错误处理逻辑。
二、PLC实现串口自由协议通信：

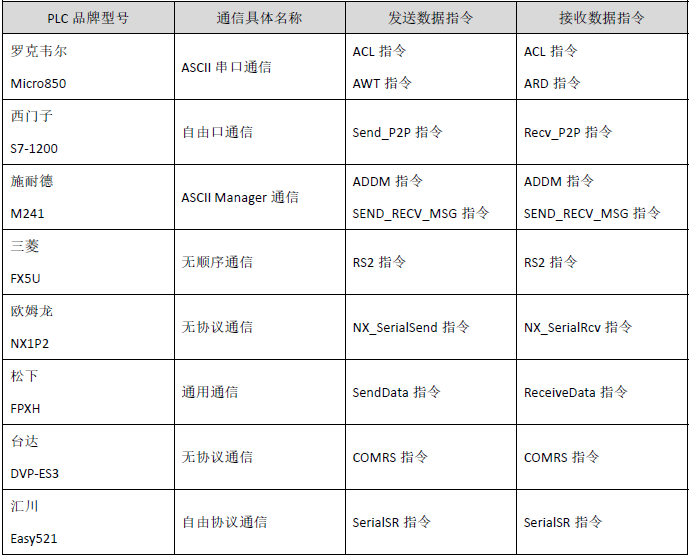

不同品牌PLC实现串口自由协议通信的名称、发送数据使用指令和接收数据使用指令均有所不同，详情如下表所示。

由此可见，不同品牌PLC实现串口自由协议通信，使用指令不同，编程不同。为此有必要进行PLC串口自由协议通信标准化编程，将不同品牌PLC的串口自由协议通信封装成具有相同输入参数和输出参数的功能块、指令库或用户库，以便大家方便、快捷、迅速的使用PLC串口自由协议通信。
三、PLC串口自由协议通信标准化：

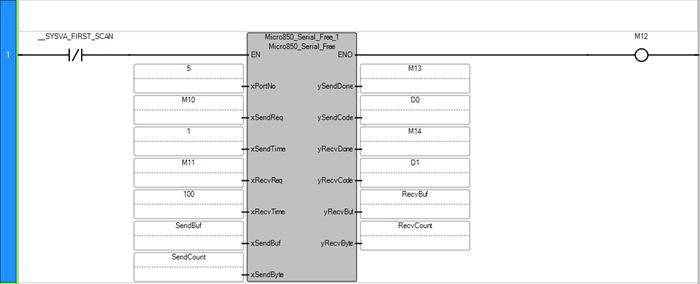

根据串口自由协议通信发送和接收数据实际情况，我们这里约定封装完成的各品牌PLC串口自由协议通信功能块、指令库或用户库如下图所示。

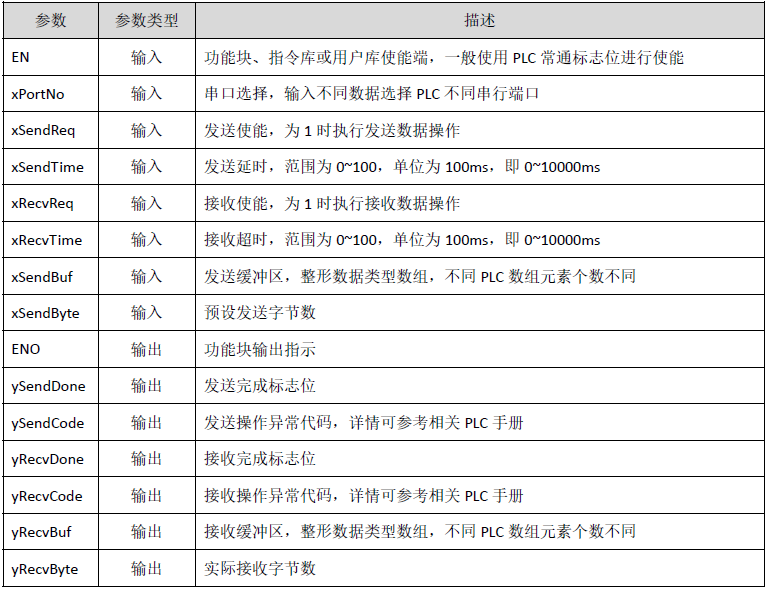

功能块、指令库或用户库参数含义如下表所示。

四、主流PLC串口自由协议通信功能块视频教程：
1、罗克韦尔Micro850：

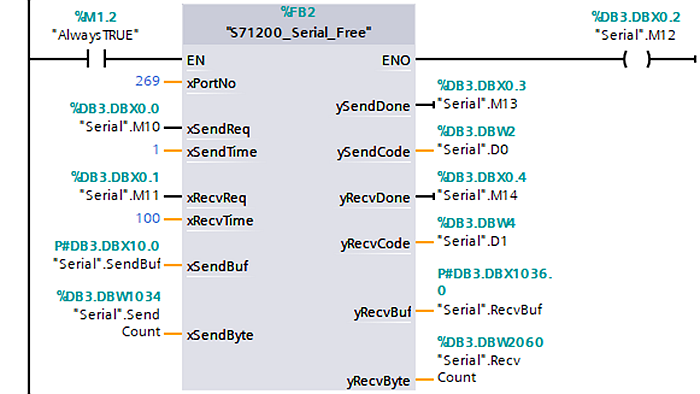

2、西门子S7-1200：

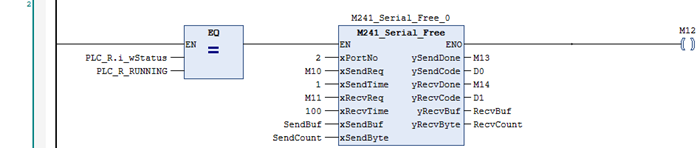

3、施耐德M241：

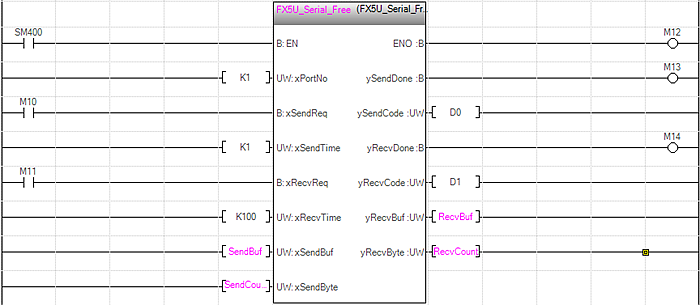

4、三菱FX5U：

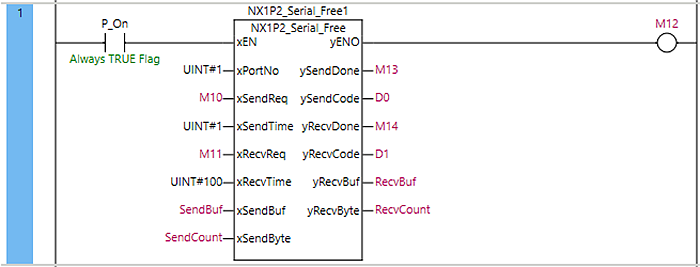

5、欧姆龙NX1P2：

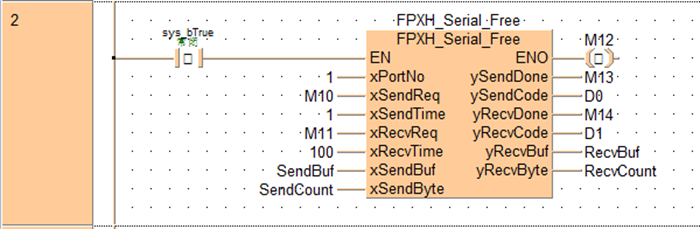

6、松下FPXH：

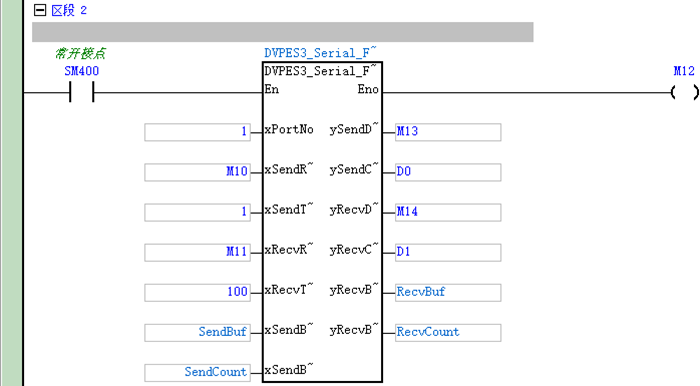

7、台达DVP-ES3：

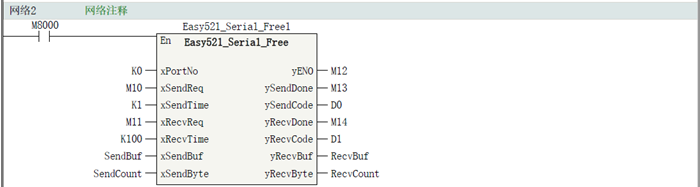

8、汇川Easy521：

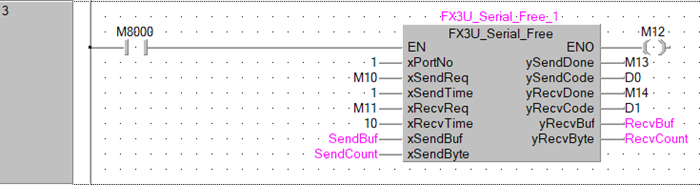

9、三菱FX3U：
