导轨式串口服务器将ModbusTCP网口设备连接云端

1.概述

我司在ModbusRTU转JSON的应用上满足了很多客户串口设备上云的需求，但是Modbus协议并不是只存在于串口设备，很多ModbusTCP网口只是走TCP/IP传输，也就是ModbusTCP协议。而大多数ModbusTCP网口设备是不给第三方云后台提供接口的，即时提供，那也要昂贵的成本，所以我们推出了ModbusTCP网口设备通过导轨式串口服务器连接云端的方案。

2.硬件要求

导轨式串口服务器（ZLAN5143D）+任意卓岚MQTT(HTTP)网关产品

3.通讯案例

下面以ZLAN5143D+ZLAN7146的组合为例介绍ModbusTCP转JSON功能。 通讯目的：将ModbusTCP从站的40001寄存器数据以JSON格式MQTT上报。

3.1 硬件连接

导轨式串口服务器ZLAN5143D通过网线直连电脑，电脑和WiFi串口服务器ZLAN7146连接同一个WiFi，然后将导轨式串口服务器和ZLAN7146的485口直连（485A接T+,485B接T-）。

3.2 Vircom配置

在电脑上的Vircom软件可以搜到两台设备，分别进行如下相关配置。

3.2.1 导轨式串口服务器配置

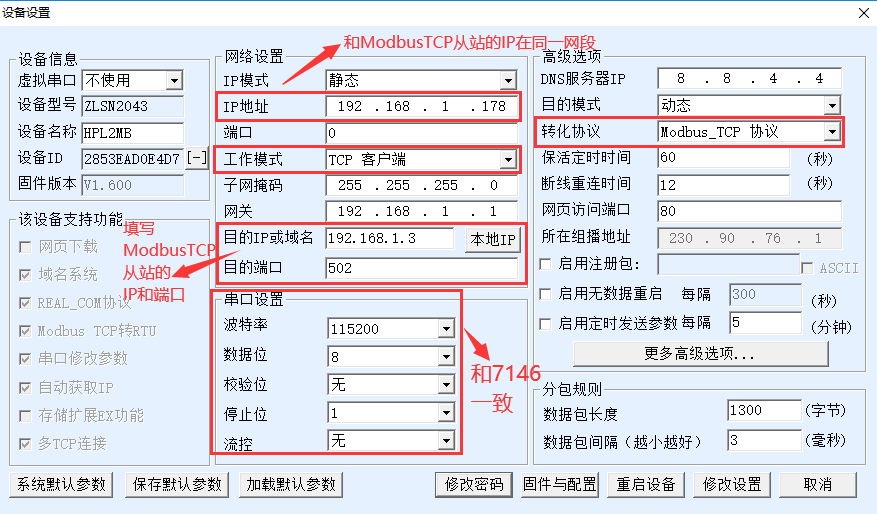

图一 导轨式串口服务器ZLAN5143D参数设置

3.2.2 ZLAN7146配置

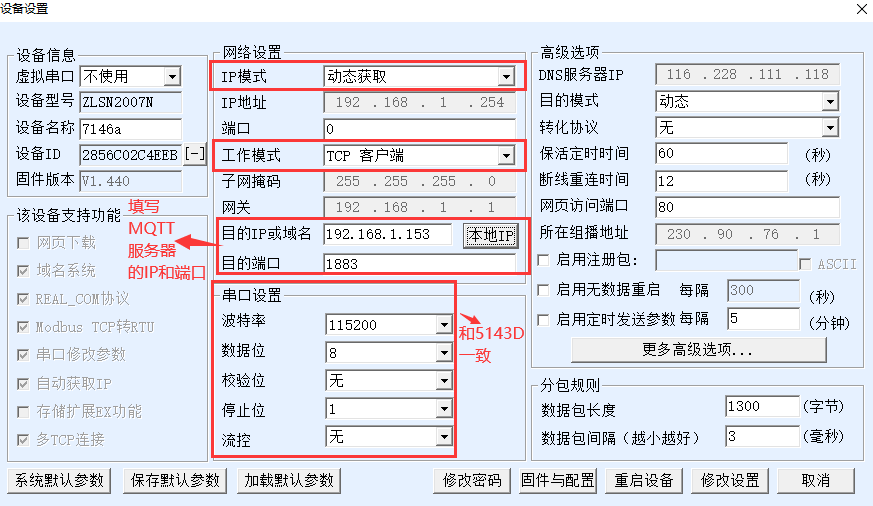

图二 WiFi串口服务器基础参数配置

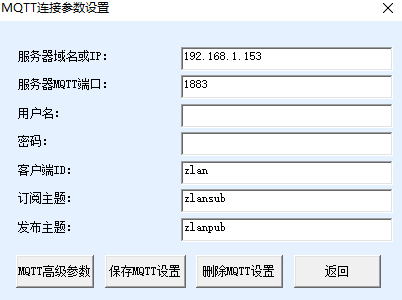

图三 MQTT配置

依次点击“固件与配置-MQTT配置”，这里是准备连接一个内网的emqx MQTT服务器(Broker)，设置如上参数后点击“保存MQTT配置”。然后点击“返回”。

3.2.3 JSON上发配置：

目标JSON格式：

{

"data1":0

}

在“固件与配置”界面中点击“JSON配置”，进入如下界面，进行依次配置：

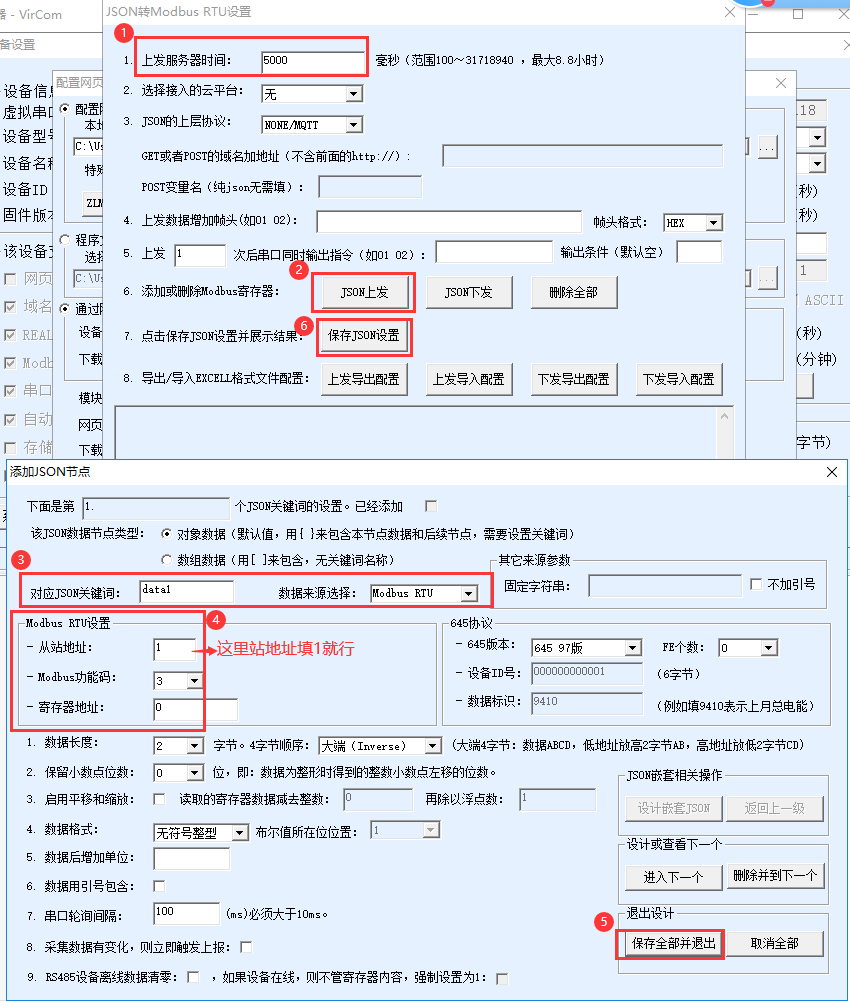

图四 JSON参数设置图

以上配置完成后，返回“固件与配置”界面，点击“下载”。

3.3 通讯测试

在电脑端用ModbusSlave虚拟一个ModbusTCP从站，并用MQTTBox创建一个MQTT Client，和ZLAN7146访问同一个MQTT服务器（Broker），并订阅7146的发布主题“zlanpub”，如下图所示，可以订阅到7146发布的JSON数据，是与ModbusSlave中的40001寄存器的数值一致的，说明功能测试成功。

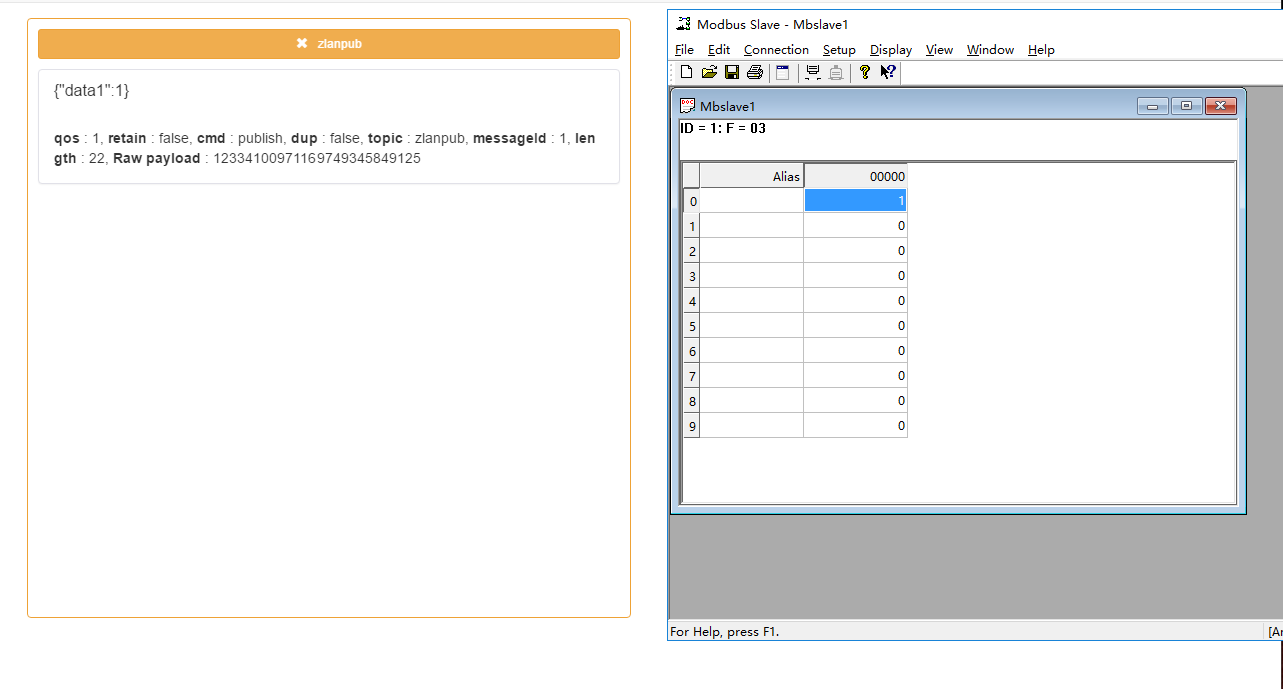

图五 Modbus tcp 网口设备模拟测试图
