Eplan教程：供电回路、柜内照明、风机空调

欢迎大家来到“Eplan带你做项目”第四个过程。在第三个过程中，Eplan带你进入了机械设计中的流体工程设计，向大家介绍了Eplan中怎样进行流体工程设计。

在本次过程中，Eplan将带你进入项目设计中的电气设计部分，本次将向大家介绍在EPLAN中如何进行电气设计中的电源回路以及电源分配相关回路的设计方法和技巧。本次分享分为“结构标识符管理”、“创建多线原理图页”、“原理图绘制”三部分。

1.结构标识符管理

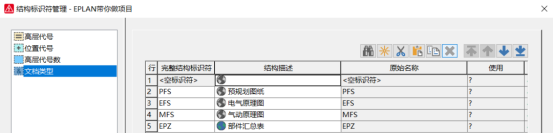

Eplan一直强调以模块化的方式进行项目设计，所以在进行项目设计前期，我们需要思考当前项目的电气回路都有哪些功能，哪些位置，哪些文档类型。这样我们就可以将项目中的电气回路进行模块化拆分，在项目设计时就像搭积木一样，将我们的项目用不同的功能模块拼接起来，最终组成一个完整的项目。本次过程中我们主要进行电源回路以及电源分配回路的设计，所以首先我们在[项目数据]>[结构标识符管理]中创建对应功能的功能模块，如图1所示：

图1

2.创建电气原理图页

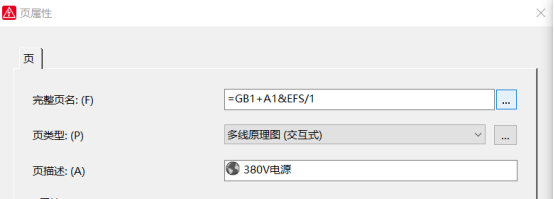

在页属性对话框里根据设计思路将页属性填写到对应位置。

完整页名：根据绘制的图纸内容，基于第一步在结构标识符管理中创建的数据选择对应的的高层代号、位置代号、文档类型

页类型：本次我们主要进行电气原理设计，所以我们的页类型选择“多线原理图”

页描述：当前页所实现的电气功能

如图2所示：

图2

3.原理图绘制
3.1 电源的起始

在项目设计过程中一般我们先设计电源部分，那么在Eplan中如何表达电源起始点呢？答案是使用电位连接点表达电源的起始。

通过[插入]>[电位连接点]，在电位连接点属性对话框中我们可以做如下图如所示的设置。

1)按照电源属性设置电位名称，例如三相五线制配电系统，我们可以依次命名为L1、L2、L3、N、PE。如图3所示：

图3

2)设置此电位下所有连接格式：颜色、线径、线型，这样便于我们在后续的绘图中根据不同的电位进行设计。如图4所示：

图4

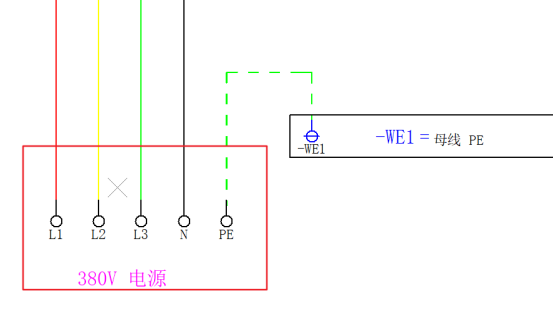

通过设置后，电气原理图最终如图5所示：

图5

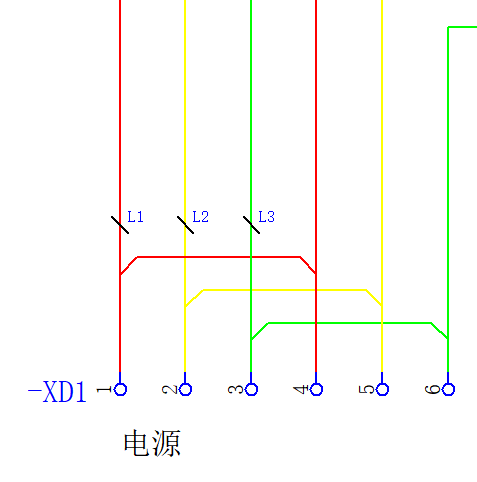

另外一种情况是外部电源先接入柜内端子排。我们也可以通过端子排来表达电源的起始，该电位下连接的显示属性我们则可以通过插入电位定义点来设置，如图6所示：

图6

3.2 插入设备

Eplan可以根据客户特点提供四种不同的设计方法（基于图形、基于设备、基于材料表、基于布局图），使用者可以根据自身特点选择一种或多种设计方法进行设计，这里我们和阶段二一样，推荐大家使用基于设备的方法进行设计。

插入设备的方式有很多种，可以通过在绘图区域右键点击“插入设备”，可以通过菜单栏中的“插入”选项来插入设备，如果我们需要多次插入设备，就会有点浪费时间，因为每插入一个设备我都需要点击插入，再通过部件库选择我需要的部件，我这里推荐的方法是打开菜单栏的[工具]>[部件]>[部件主数据导航器]，通过部件主数据导航器选择部件直接进行拖拽式设计来插入设备，相比每次点击插入的方法下会便捷很多，如图7所示：

图7

3.3 母线的绘制

项目中很多设备需要接地，在项目中如何绘制母线排呢？我的答案是可以通过使用母线连接点来表达母线。在菜单栏中[插入]>[盒子/连接点/安装板]>[母线连接点]，它的特点是当母线连接点的设备标识符相同时每个连接点电位是互通的，可以进行信号的传递。

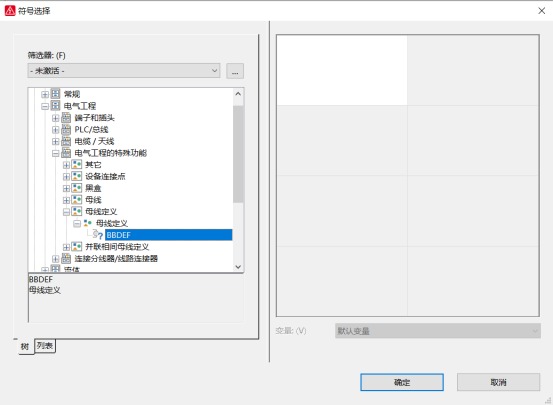

需要注意的是如果在设计中需要对母线排关联部件，切记不要在母线连接点中关联，因为母线连接点是对应图8中类似的设备，我们需要插入母线定义来关联母线的部件信息，如图9

图8

图9

最终我们可以看到项目中由三个母线连接点组成的PE母线排。我们可以画一些长方形图形，起到修饰作用。如图10：

图10

3.4 中断点

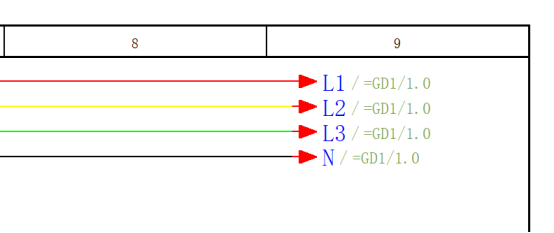

绘制原理图时，如果当前页的空间不足，需要转到其他页面继续绘制的时候，两个页就存在需要信息的传递，那么我们就需要“中断点”来传递信息，在Eplan中，当两个中断点的完整设备标识符相同，那么他们就互相匹配，形成关联参考。所以中断点必须成对出现。如图11：

图11

向大家介绍一个小技巧，通过菜单栏或工具栏插入中断点，每次需要输入中断点设备标识符。大家可以通过[项目数据]>[连接]>[中断点导航器]，将中断点拖拽放置，这样省去了填写设备标识符的时间，这样效率会提高很多，如图12：

图12

3.5 路径功能文本

路径功能文本的功能是可以将文本传递到该设备插入点的正上方和正下方的其他元件，这样在报表中或原理图中就可以显示该元件实现的功能。

首先我们可以通过菜单栏的[视图]>[插入点]，显示每个元件的插入点，如上文所说，文本可以传递到该插入点的正上方和正下方，如图13，该文本就可以传递到F1断路器中。

图13

那么有的小伙伴就会问了，因为符号体积大小不同，不可能做到同一个功能下的元件的插入点都在一条直线上，那么该如何解决？解决这个问题我们需要做一个设置，通过菜单栏的[选项]>[设置]>[项目]>“项目名称”>[图形的编辑]>[常规]勾选“将路径功能文本扩展到路径”，路径功能文本就会传递到同一个路径下的所有元件中了。如图14：

图14

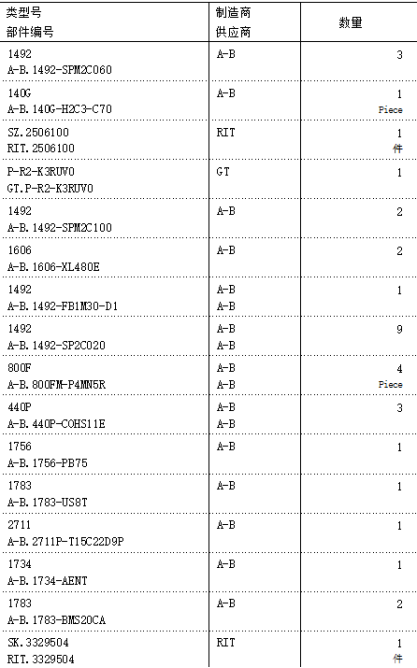

本次分享就先到这里，基于上述的几点分享我们基本上可以完成此次分享的内容，图15为完成绘图所需要的部件数据信息。大家可以在Eplan中，通过Eplan ePULSE进入Eplan Data Portal，为此次练习中需要用的部件数据进行下载。

图15
