故障现象：STM8S003驱动TM1650数码管显示，偶发TM1650无法初始化造成数码管点不亮。

  • 已经在程序中对TM1650初始化之前加上了延时，但是问题并未改善。
  • 之前发生过类似情况，STM8S003的供电是0505隔离电源，通过调小0505输出端电容的值问题可以改善，但并未根除。
  • 之前从未怀疑过VCC NRST VCAP3个引脚的电容值可能会影响工作效果，实际上电容值选择不正确才是根本原因。
  • 将VCC NRST VCAP3个引脚均使用1uF电容后，问题得到改善，每次上电数码管均可被正常点亮。

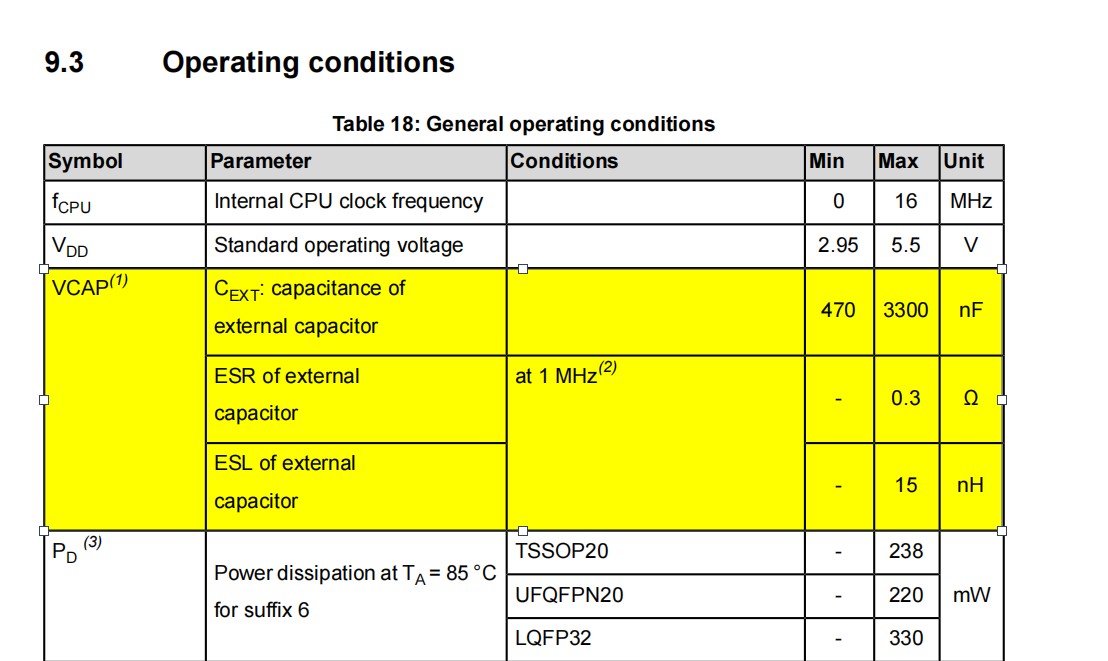

VCAP电容的推荐值

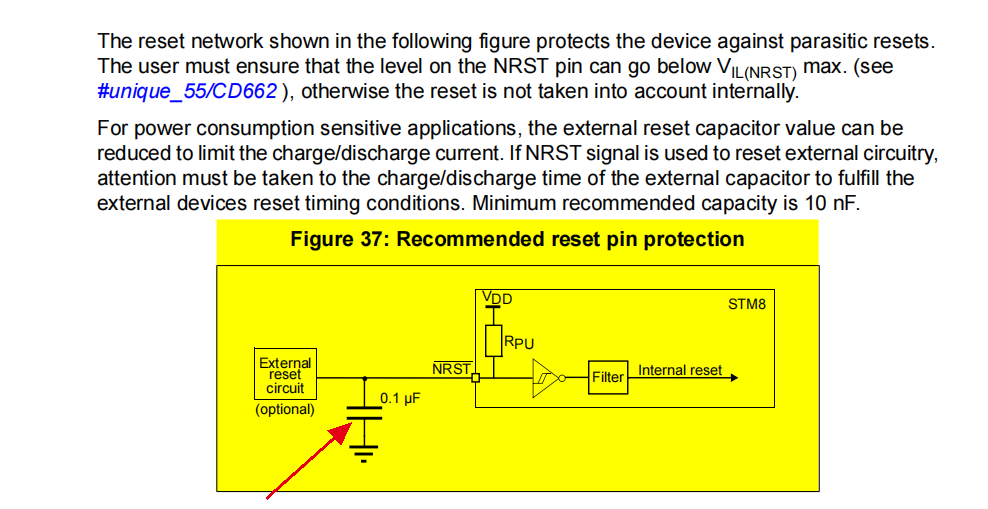

NRST电容的推荐值
