CS5266代替AG9311|Type C转HDMI带PD3.0转换芯片|AG9311替代方案

ALGOLTEK AG9311是一款带PD3.0 Type C转HDMI的转换芯片，它主要用于usb Type-c拓展坞以及多功能usb Type-c转换器等产品设计当中，台湾瑞奇达新推出的CS5266无论是从功能,特性还是兼容性,稳定性各方面都能将其完全替代！

下面将详细的从功能特性,性能参数,设计原理图等各方面描述AG9311与CS5266两者之间的差异，这样更能凸显出CS5266的优点，以及替代AG9311的可行度。

AG9311功能概述：

ALGOLTEK AG9311是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort  alternate mode传输到HDMI输出。AG9311支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出

AG9311特点

1、显示

符合 DisplayPort specification Revision 1.2

支持1.62（RBR）/2.7（HBR）/5.4（HBR2）Gbps数据速率

支持1/2线路配置

支持下行扩频时钟（SSC）

-支持I2S总线音频提取

2、HDMI

HDMI  高清多媒体接口

符合HDMI1.4和HDCP1.4规范

支持高达3Gbps的TMD

支持分辨率高达4kx2k@30Hz输出

支持HDCP键预先编程

兼容EDID和MCCS

支持采样率48kHz/44.1KHz/32KHz的LPCM双通道

3、USB Type-C PD

支持显示端口备用模式协议DisplayPort Alternate

符合USB PD3.0

集成Type-C RP and RD电阻器

支持2个 USB Type-C端口

支持USB宣称

集成USB2.0全速

4、单片机系统及接口

集成16位单片机

集成用于固件升级的64KB闪存

支持I2C主/从、UART、USB2.0全速

支持3通道8 bit分辨率ADC

5、电源操作和ESD

3.3V:3V至3.6V操作

1.2V:1.08至1.32V运行

1.2V核心电源和3.3V I/O电源

HBM 2KV ESD性能

CS5266功能概述：

Capstone CS5266AN是一款高性能type-C/DP1.4至HDMI2.0b转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5266AN集成了一个兼容DP1.4的接收器

HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和功率传输功能，一个用于上游Type-C端口，另一个用于下游端口

DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个最小化传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率UHD 4k 30Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5266AN允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。

CS5266特点：

USB Type-C规范1.2

VESA DisplayPort TM（DP）v1.4兼容接收机

HDMI规范v2.0b兼容发射机，数据速率高达每通道3-Gbps。

USB电源传输（PD）V3.0兼容

支持所有USB Type-C通道配置（CC）

内置振荡器，无需外部晶体

嵌入式MCU和SPI-flash

嵌入式V-sync/H-sync缓冲区

嵌入式EDID（如果终端设备没有，CS5266AN将响应EDID

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持2车道。

内置CC控制器，用于插头和方向检测

用于充电器和正常通信的双CC端口

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置（CC）功能

USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持

协议。支持策略引擎。支持基本设备策略管理器

支持热插拔检测（HPD）

支持用于拓展坞应用程序的USB 3.0

HDMI数字输出

HDMI 2.0b兼容

每个通道的最大数据速率高达3-Gbps

支持高达3840 x2160@30Hz 或者4096x2160@30Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理

杂项

支持I2C主从高达400 kHz。

HBM 4KV用于连接器引脚

8*8mm 68针QFN封装，带e-Pad

电力与技术

5V/1.0V系统电压，集成3.3V LDO和1.8V

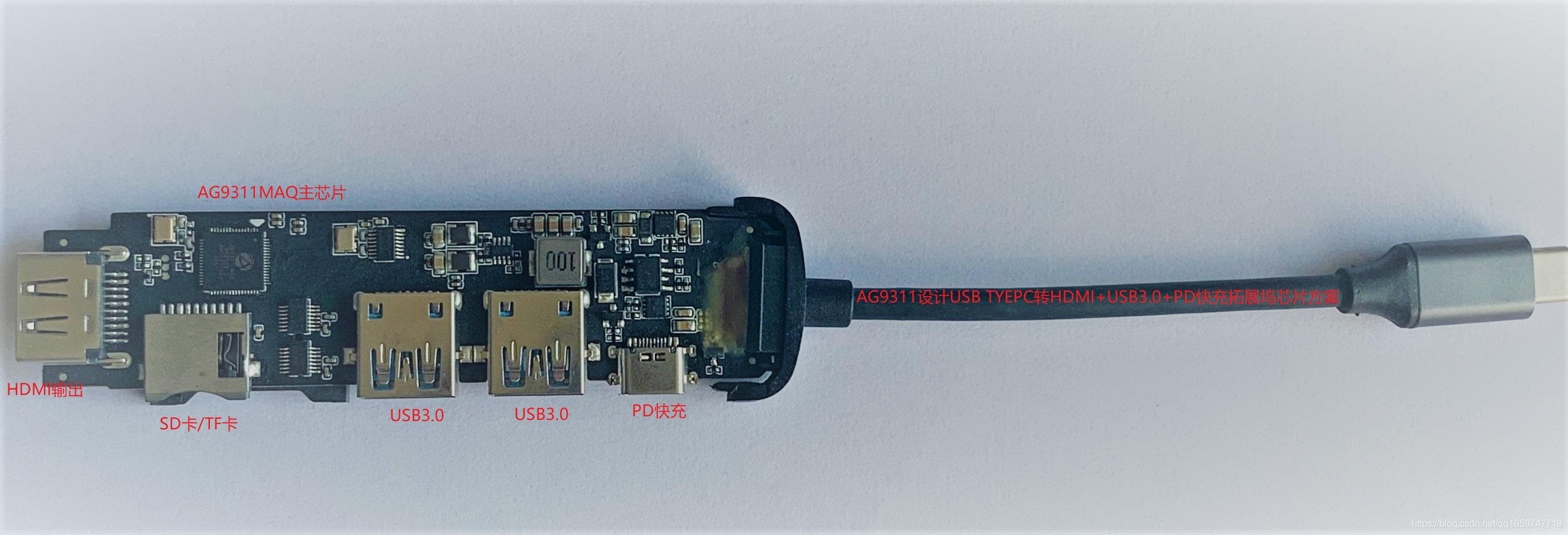

AG9311测试板

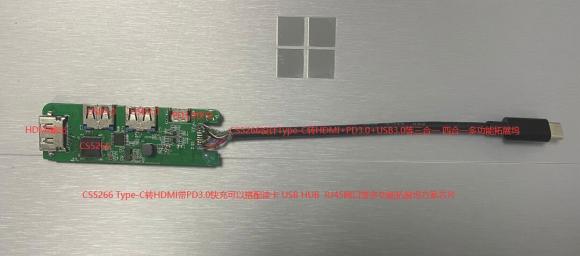

CS5266测试板

AG9311带PD3.0协议封装尺寸是：QFN64 CS5266 封装尺寸是:QFN68

CS5266与AG9311功能以及性能参数相比之下，CS5266是能够完全替代AG9311的！
