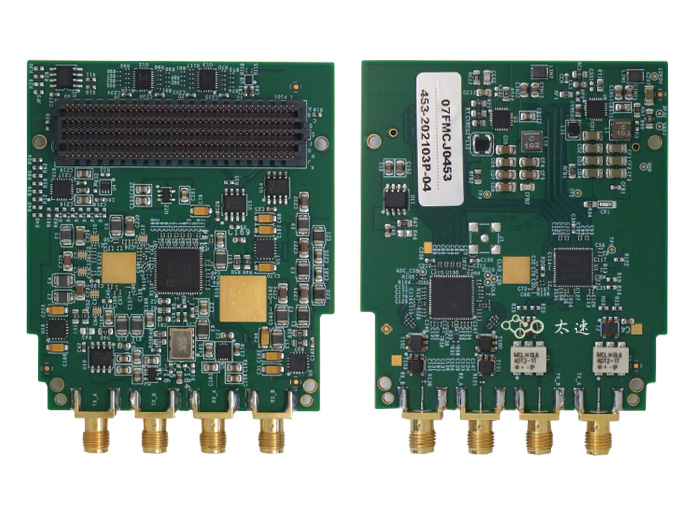

设计资料：FMCJ453-基于JESD204B的2路1GspsAD 2路1Gsps DA FMC子卡

一、板卡概述

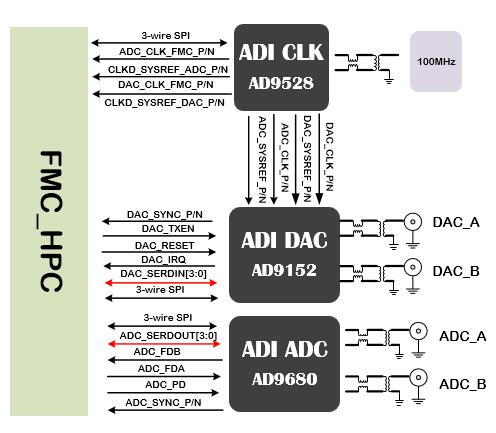

该子卡是高速AD9152 DAC和AD9680 ADC的FMC板。为客户提供高达2GHz 的可用模拟带宽以及JESD204B接口，以快速地对各种宽带RF应用进行原型制作。

包括1片AD芯片AD9680，片内双通道、14位、1GSPS模数转换。该模数转换器进行1GHz输入转换时，可实现80dBc无杂散动态范围（SFDR）性能和61.4dBFS信噪比（SNR），同时每通道总功耗为1.65W。套件中的DAC是双通道、16位、2.25GSPS AD9152，其SFDR为82 dBc，最高采样速率达2.25GSPS，可以生成高达奈奎斯特频率的多载波。AD9528，低抖动时钟发生器提供低功耗、多路输出时钟分配功能，具有低抖动性能，还配有片内PLL、VCO和两个VCO分频器。

二、性能指标

FMC接口,支持2路AD输入，2路DA输出。
两路AD , AD采用AD9680芯片，该芯片集成了两个14位的高速ADC，采样速率高达1GSPS，物理接口为 SMA。
两路DA，DA采用AD9152芯片，该芯片为16位分辨率，最大输入数据速率为2.25Gsps，50欧姆阻抗，物理接口为 SSMB。
时钟采用温补晶振 256.25MHZ，1ppM， 芯片为AD9528 。
支持外时钟输入，通过SMA接口接入时钟芯片,倍频输入给AD，DA芯片。
FMC卡大小为：69mmX90mm。安装孔大小为2.7mm。

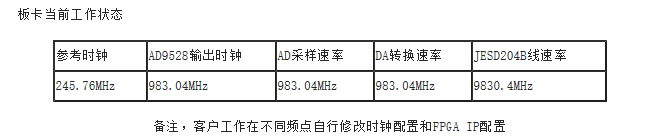

      板卡当前工作状态

三、软件支持

AD DA基于 JESD204B 接口，支持公司K7，V7，KU，VU9P，Zynq，ZU板卡测试例子程序。

四、产品应用

电子测量、软件无线电、超宽带接收机、信号侦测、无线通信、多通道MIMO通信。
