CH182F7与LAN8720A对比

1、CH182F7简介

CH182F7是一款支持Auto-MDIX的工业级10/100M以太网PHY收发器。内部包括物理编码子层（PCS）、物理介质接入层（PMA）、双绞线物理介质相关子层（TP-PMD）、10BASE-TX编码器/解码器、双绞线介质连接单元（TPMAU）、MII和RMII接口等以太网Transceiver功能所需的模块。

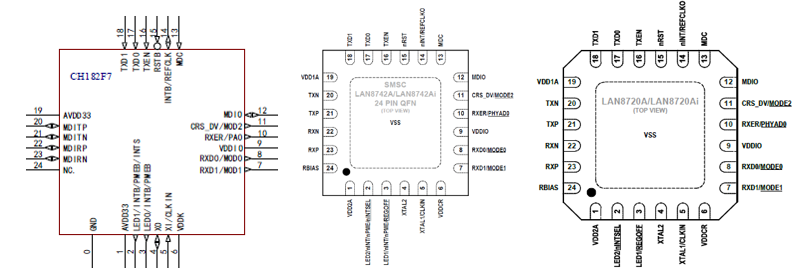

CH182F7与LAN8720A/LAN8742A均为QFN24封装，且引脚定义一致，引脚描述如下：

2、CH182F7与LAN8720A/LAN8742A性能对比

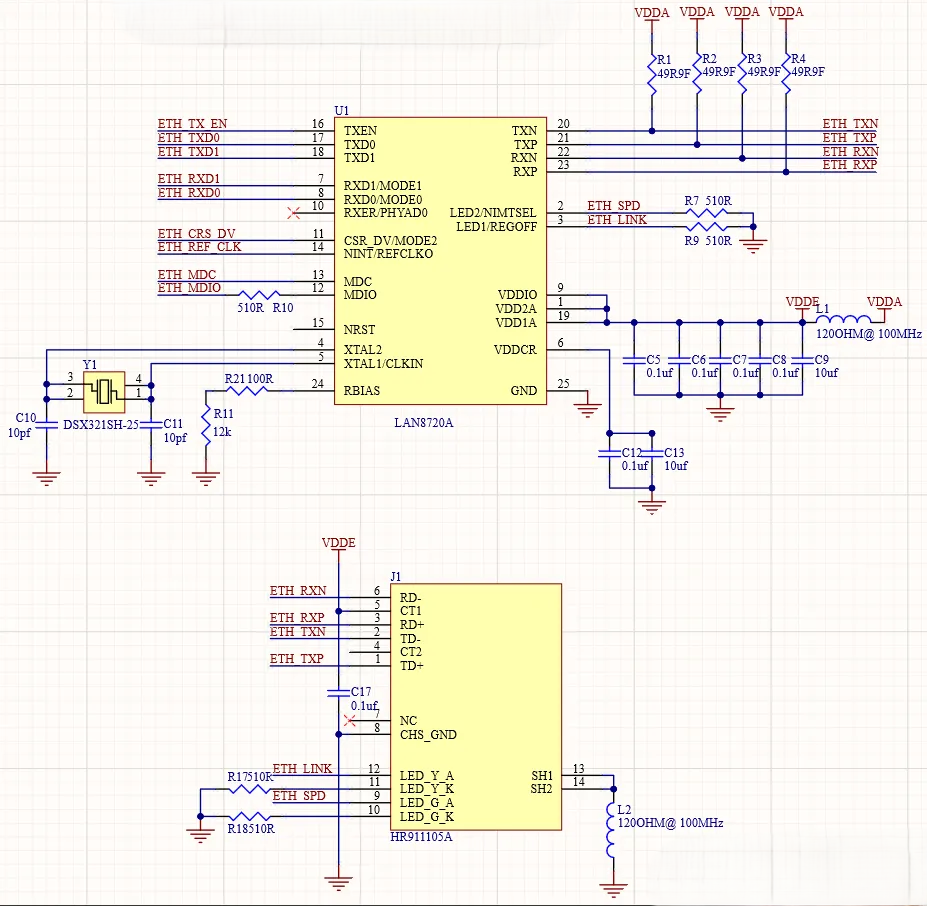

3、硬件设计电路对比及注意事项

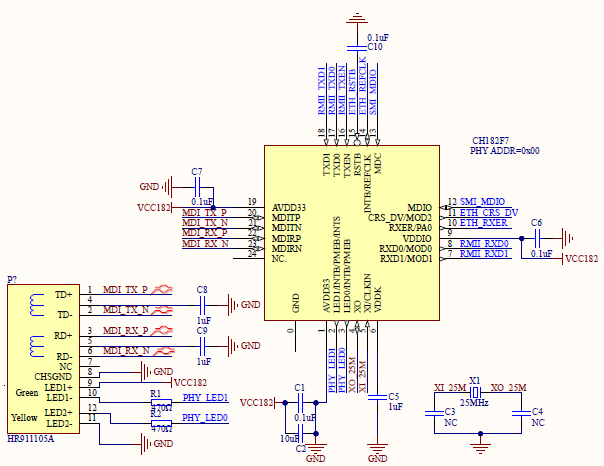

CH182F7在进行应用电路设计时需要注意：
1)、 CH182F7的 1 脚为主电源AVDD33，建议0.1uF 并联10uF或4.7uF
2)、 CH182F7的 6 脚VDDK建议外接1uF对地电容
3)、 CH182F7的 24 脚RSET如有对地电阻，可以去掉
4)、 CH182F7的 XI 和XO 如果连接负载电容12pF 的晶体，则必须去掉电容（已内置）

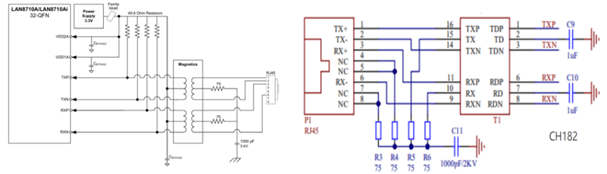

5)、 CH182F7的以太网信号线直连网络变压器，必须不接或去掉49.9欧或50欧等任何电阻（已内置）
6)、 CH182F7的网络变压器的中心抽头分别通过0.1uF～1uF电容接地，必须不接任何电源，已接的电源要断开

7)、CH182F7的LED0默认为10M link/ack LED1默认为100M link/ack，需要通过寄存器设置实现与LAN8720A/LAN8742A默认的LED状态，可参考：

https://www.cnblogs.com/llidd/p/18748573
