MySQL树形结构的数据库表设计和查询

1、邻接表（Adjacency List）

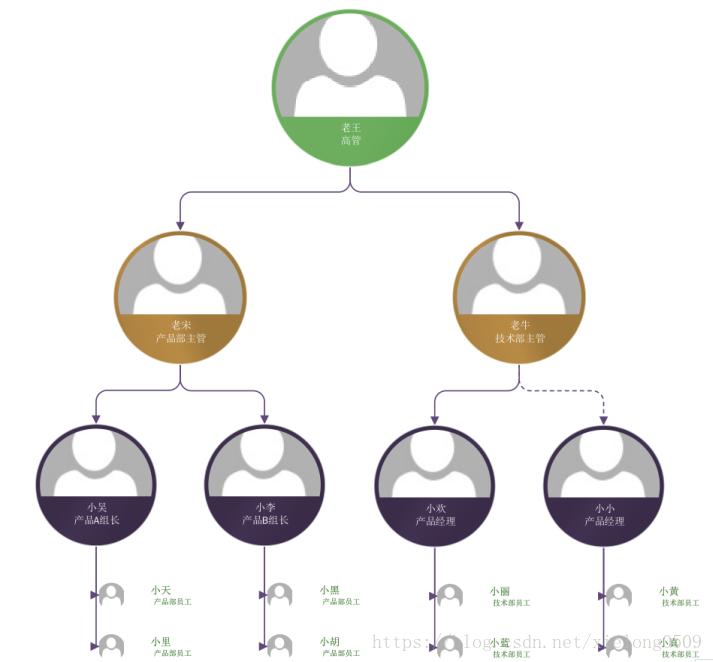

• 实例：现在有一个要存储一下公司的人员结构，大致层次结构如下：

那么怎么存储这个结构？并且要获取以下信息：

• 1.查询小天的直接上司。
• 2.查询老宋管理下的直属员工。
• 3.查询小天的所有上司。
• 4.查询老王管理的所有员工。

 方案一、(Adjacency List)只存储当前节点的父节点信息。
 -- -- MySQL树结构 --
 -- Author: xielong  Email:cnxielong@gmail.com --

  -- 建表 --
  DROP TABLE  IF EXISTS Employees;

  CREATE TABLE IF NOT EXISTS Employees (
   id INT AUTO_INCREMENT,
   ename VARCHAR (),
   job VARCHAR (),
   parent_id INT,
   PRIMARY KEY(id)
 ) ENGINE = INNODB DEFAULT CHARSET = UTF8;

 DESCRIBE Employees

 -- 插入数据 --
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('老王','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('老宋','产品部主管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('老牛','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小吴','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小李','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小欢','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小小','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小天','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('肖丽','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('十号','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('十一号','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('十二号','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('十三号','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('十四号','高管','');
 INSERT INTO `employees` ( `ename`, `job`, `parent_id`) VALUES('小黑十五','高管','');

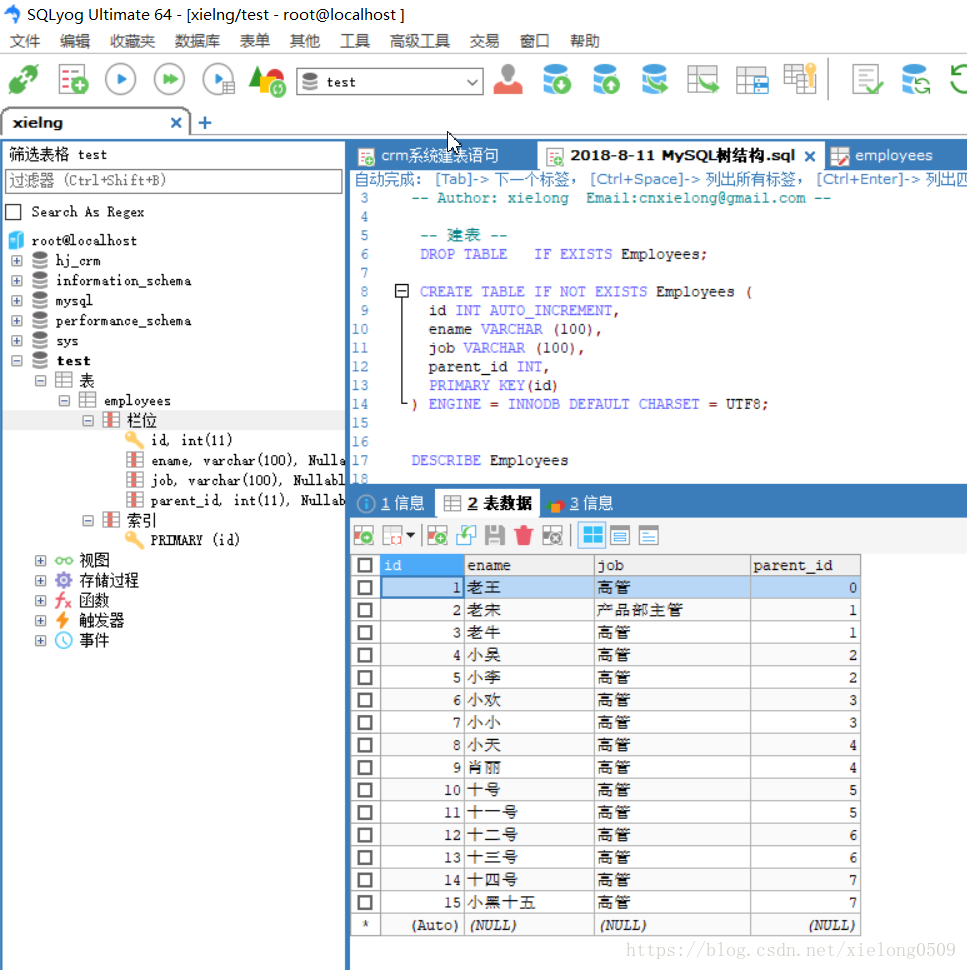

数据库结构信息：

• 好的，现在开始进入回答环节：

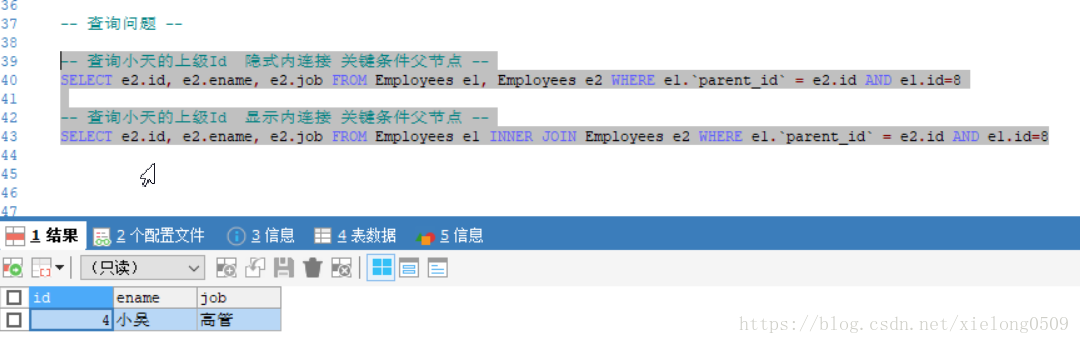

• 1.查询小天的直接上司：

      -- 查询小天的上级Id  隐式内连接 关键条件父节点 --
       SELECT e2.id, e2.ename, e2.job FROM Employees e1, Employees e2 WHERE e1.`parent_id` = e2.id AND e1.id=

       -- 查询小天的上级Id  显示内连接 关键条件父节点 --
       SELECT e2.id, e2.ename, e2.job FROM Employees e1 INNER JOIN Employees e2 WHERE e1.`parent_id` = e2.id AND e1.id=

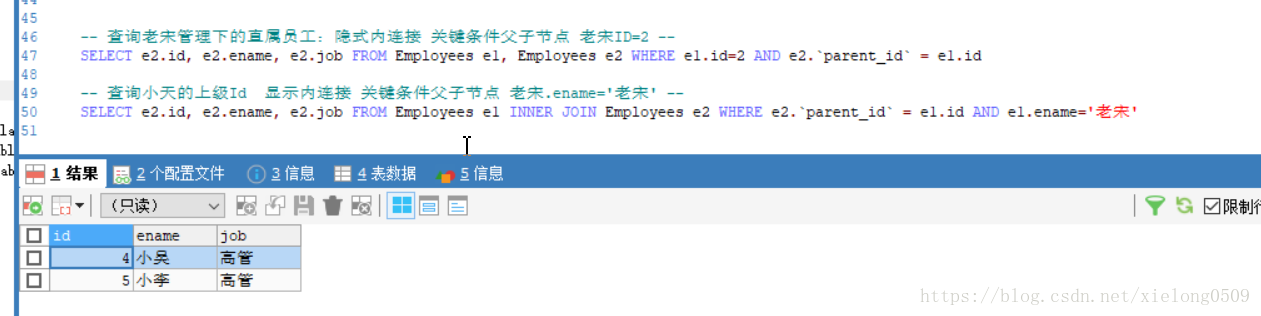

2.查询老宋管理下的直属员工：

  -- 查询老宋管理下的直属员工：隐式内连接 关键条件父子节点 老宋ID= --
     SELECT e2.id, e2.ename, e2.job FROM Employees e1, Employees e2 WHERE e1.id= AND e2.`parent_id` = e1.id

     -- 查询小天的上级Id  显示内连接 关键条件父子节点 老宋.ename='老宋' --
     SELECT e2.id, e2.ename, e2.job FROM Employees e1 INNER JOIN Employees e2 WHERE e2.`parent_id` = e1.id AND e1.ename='老宋'

3.查询小天的所有上司。

• 这里肯定没法直接查，只能用循环进行循环查询，先查直接上司，再查直接上司的直接上司，依次循环，这样麻烦的事情，还是得先建立一个存储过程：
• 睁大眼睛看仔细了，接下来是骚操作环节：

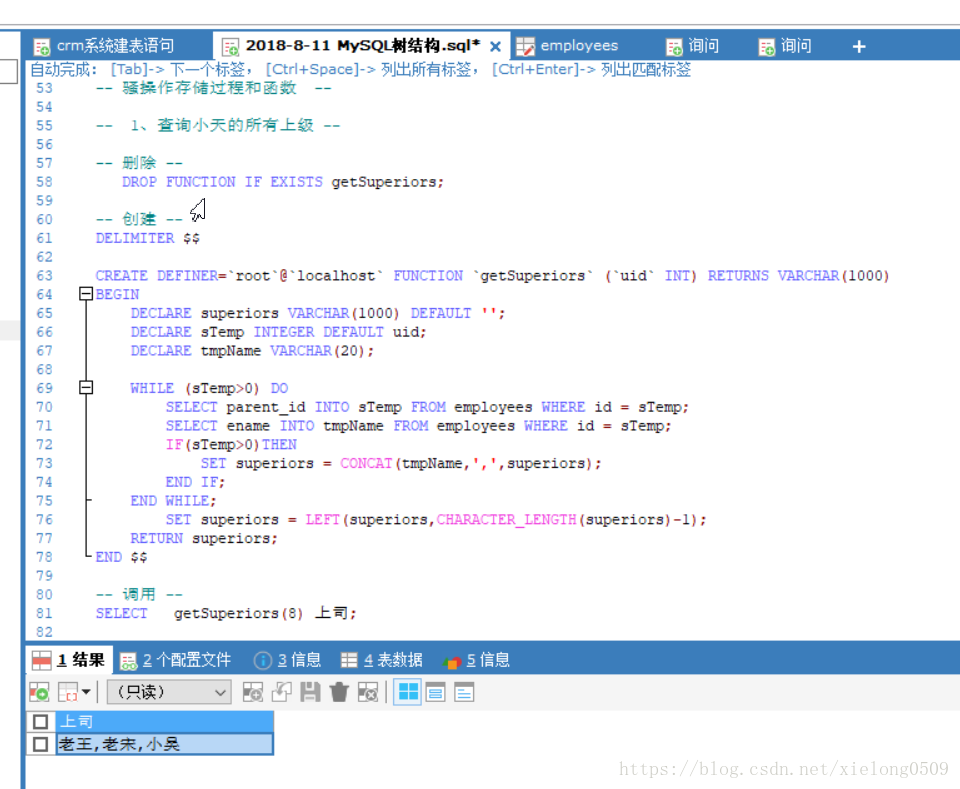

 --  、查询小天的所有上级 --

 -- 删除 --
    DROP FUNCTION IF EXISTS getSuperiors;

 -- 创建 --
 DELIMITER $$

 CREATE DEFINER=`root`@`localhost` FUNCTION `getSuperiors` (`uid` INT) RETURNS VARCHAR()
 BEGIN
     DECLARE superiors VARCHAR() DEFAULT '';
     DECLARE sTemp INTEGER DEFAULT uid;
     DECLARE tmpName VARCHAR();

     WHILE (sTemp>) DO
         SELECT parent_id INTO sTemp FROM employees WHERE id = sTemp;
         SELECT ename INTO tmpName FROM employees WHERE id = sTemp;
         IF(sTemp>)THEN
             SET superiors = CONCAT(tmpName,',',superiors);
         END IF;
     END WHILE;
         SET superiors = LEFT(superiors,CHARACTER_LENGTH(superiors)-);
     RETURN superiors;
 END $$

 -- 调用 --
 SELECT   getSuperiors() 上司;

• 这一段存储过程可以查询子节点的所有父节点，来试验一下　

• 好的，骚操作完成。

• 显然，这样。获取子节点的全部父节点的时候很麻烦。。

4.查询老王管理的所有员工。

　　思路如下：先获取所有父节点为老王id的员工id，然后将员工姓名加入结果列表里，在调用一个神奇的查找函数，即可进行神奇的查找：

   --  查询老王管理的所有员工 --

 -- 删除 --
    DROP PROCEDURE IF EXISTS getSubordinate

 -- 创建 --
    DELIMITER $$

 CREATE DEFINER = `root` @`localhost` FUNCTION `getSubordinate` (`uid` INT) RETURNS VARCHAR ()
 BEGIN
   DECLARE str VARCHAR ();
   DECLARE cid VARCHAR ();
   DECLARE result VARCHAR ();
   DECLARE tmpName VARCHAR ();
   SET str = '$';
   SET cid = CAST(uid AS CHAR());
   WHILE
     cid IS NOT NULL DO
     SET str = CONCAT(str, ',', cid);
     SELECT  GROUP_CONCAT(id) INTO cid  FROM  employees  WHERE FIND_IN_SET(parent_id, cid);
   END WHILE;
   SELECT
     GROUP_CONCAT(ename) INTO result   FROM  employees  WHERE FIND_IN_SET(parent_id, str);
   RETURN result;
 END $$

 -- 调用 --
 SELECT   getSubordinate()

看神奇的结果：

　

• 虽然搞出来了，但说实话，真是不容易。。。

• 这种方法的优点是存储的信息少，查直接上司和直接下属的时候很方便，缺点是多级查询的时候很费劲。所以当只需要用到直接上下级关系的时候，用这种方法还是不错的，可以节省很多空间。
