Rocket - tilelink - fastProperty

https://mp.weixin.qq.com/s/9nikweQUGG5FO3Z8t6feaw

介绍Parameters中定义的fastProperty的实现。（使用最近的新版本，差别不大）



​​

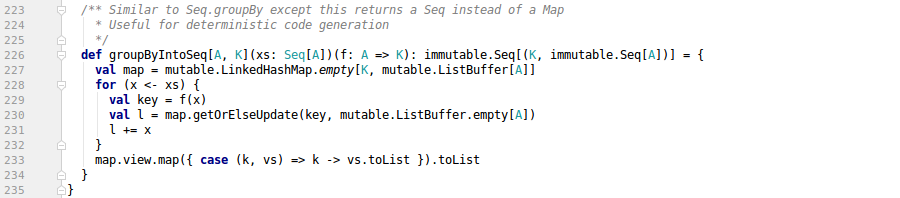

1. groupByIntoSeq



用于把列表中的每个元素，使用键值（key value）函数f进行分组，然后返回分组结果。

​​



1) 两个参数列表：

a. (xs: Seq[A]): A为列表元素的类型，xs为待分组元素的序列；

b. (f: A => K): K为键值的类型，f为计算每个元素（A）键值（K）的函数；可以理解为对每个元素计算哈希值，以方便归入某一个类别。



2) 返回值：Seq[(K, immutable.Seq[A])]

a. 元组：(K, immutable.Seq[A])，二元组的第一个元素为键值，第二个为归为此类的元素，这些元素来自于输入参数xs；

b. 键值不止一个，所以返回的是一个二元组的序列。这个序列构成了分组结果；



3) 实现



a. 创建一个空的有连接的哈希映射：

val map = mutable.LinkedHashMap.empty[K, mutable.ListBuffer[A]]

所谓有连接，即是记录键值对加入Map中的先后顺序，后续遍历时根据这个顺序进行。



b. 计算键值：val key = f(x)

c. 如果这个键值当前没有映射任何元素，则创建一个空的ListBuffer：

val l = map.getOrElseUpdate(key, mutable.ListBuffer.empty[A])

d. 如果有，则取出key映射的ListBuffer：

val l = map.getOrElseUpdate(key, mutable.ListBuffer.empty[A])

e. 把x加入到l中：l += x

f. 逐个循环每一个输入元素，进行分组：for (x <- xs) {}

g. 把映射表中的映射，转换为二元组：case (k, vs) => k -> vs.toList }。

h. 因为使用的容器是LinkedHashMap，所以转换产生的二元组链表的顺序，跟键值对加入到Map中的顺序一致：map.view.map(...).toList

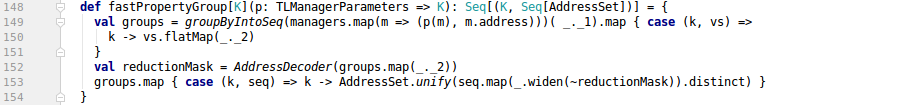

2. fastPropertyGroup



基于groupByIntoSeq，使用manager的属性进行分组：

​​



1) 使用groupByIntoSeq



两个参数列表：

a. 元素列表xs：managers.map(m => (p(m), m.address))，每个元素是一个二元组。



二元组第一个元素为p(m)计算得出的键值（K），第二个元素为manager的地址集合。

p是一个函数，他使用参数TLManagerParameters，返回一个K类型的键值。



b. 计算键值函数f：_._1



这是一个函数，展开形式为：(tuple: Tuple2[K, Seq[AddressSet]]) => tuple._1



c. 返回值：二元组序列



二元组第一个元素：K，第二个元素为K分组中各个m的address（m.address）的序列。



2) 把分组中各个manager的地址集合序列组成一个大的序列：

​​

其中：vs的类型

​​



3) 找出区分各个分组的最少的比特位



​​

Seq[AddressSet]为一个分组支持的全部地址集合，在AddressDecoder中被成为Port；

Seq[Seq[AddressSet]]为各个分组支持的地址集合，在AddressDecoder中被称为Ports；



AddressDecoder的作用是找出区分各个Port的地址的最少的比特集合；



4) 尽量合并每个分组的地址集合

​​



5) 返回值：Seq[(K, Seq[AddressSet])]



返回的是分组之后，需要处理的每个分组的地址集合序列。如注释中所说：Compute the simplest AddressSets that decide a key。

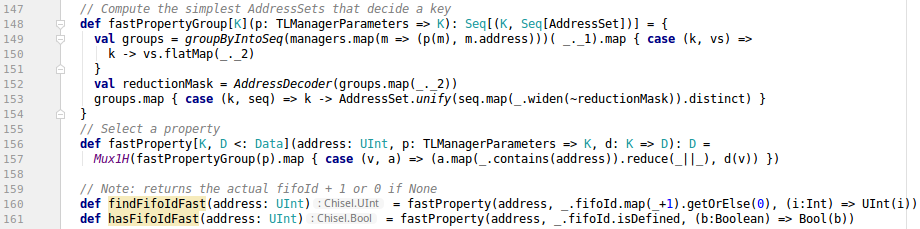

3. fastProperty



选择一个属性进行分组，然后判断地址属于哪一个分组：

​​



1) 待判断的地址：address；

2) 选择熟悉并计算键值的函数：p: TLManagerParameters => K；

3) 通过分组键值，转换为输出的函数：d: K => D；

4) 判断地址集合序列是否包含待判断地址：a.map(_.contains(address)).reduce(_||_)

5) 把键值转换为输出：d(v)

6) 独热码输出分组键值转换后结果：Mux1H((a.map(_.contains(address)).reduce(_||_), d(v))*)



4. findFifoIdFast



这是一个使用fifoId进行分组的实例。查找地址属于哪一个fifoId：

​​



1) 选择属性并计算键值的函数p：_.fifoId.map(_+1).getOrElse(0)



这里选择的熟悉为fifoId。计算出的键值为整数类型。



2) 函数d把分组键值转换为可使用的逻辑：(i:Int) => UInt(i)



键值i是实际的fifoId+1，如果没有fifoId则为0。函数d把键值直接存入UInt变量，供其他逻辑使用。



5. hasFifoIdFast



又一个实例：

​​



1) 使用属性fifoId是否定义，把所有managers分成两组：_.fifoId.isDefined；

2) 根据address所属分组，判断address是否属于一个fifoId：(b:Boolean) => Bool(b)；
