SLAM: 图像角点检测的Fast算法（OpenCV文档）

官方链接：http://docs.opencv.org/trunk/doc/py_tutorials/py_feature2d/py_fast/py_fast.html#fast-algorithm-for-corner-detection

原文链接：http://blog.csdn.net/candycat1992/article/details/22285979

本文做了少量修改，并添加了C++代码，若有疑问或者版权问题，请拜读作者或者通知本人。

目标

• 理解FAST算法的基本原理
• 使用OpenCV的FAST函数进行角点（corners）检测

原理

我们已知很多种特征检测的方法，而且它们其中很多效果都非常不错。但是，当从一个实时运行的程序角度出发，它们还不够快。一个最好的例子就是SLAM（Simultaneous Localization and Mapping）移动机器人，它的可计算资源是受限的。

作为上述问题的一个解决方法，FAST（Features from Accelerated Segment Test）算法由Edward Rosten 和 Tom Drummond在他们2006年的论文“Machine
learning for high-speed corner detection”（在2010年再次被修订）中被提出。下面是该算法的一个基本总结。你可以参见原论文去学习更多的细节（下面所有的图片是从原论文中提取的）。

使用FAST进行特征检测

1. 从图片中选取一个像素点Pi，下面我们将判断它是否是一个特征点。我们首先把它的密度（即像素值）设为I_p。
2. 设定一个合适的阙值T。

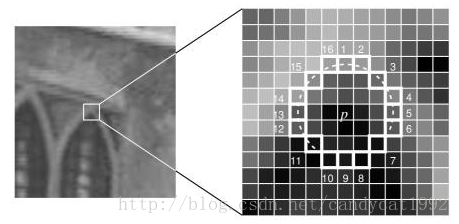

3. 考虑该像素点周围的16个像素。（见下图）

4. 现在，如果在这个大小为16个像素的圆上有n 个连续的像素点，它们的像素值要么都比I_p+T大，要么都比I_p-T小，那么它就是一个角点。（如上图中白色虚线所示）。n 这里被设定为12。
5. 我们现在应该提出一个高效的测试，来快速排除一大部分是非角点的点。该测试仅仅检查在位置1、9、5和13四个位置的像素（首先检查1和9，看它们是否亮于或暗于阙值。如果是，再检查5和13）。如果Pi是一个角点，那么上述四个像素点中至少有3个应该必须都大于I_p +T 或者小于I_p-
   T（因为若是一个角点，超过四分之三个圆的部分应该满足判断条件，半圆比包含上述某三个点）。如果都不满足，那么Pi 不可能是一个角点。完整的分段测试可以被用于接受的所有候选点，通过检测圆上的所有点。这种检测有很好的性能，但是有一些缺点：
   1. 当n < 12时不能拒绝许多候选点。
   2. 检测出来的角点不是最优的，这是因为它的效率是依靠角点外形的排列和分布的。
   3.
   4. 相邻的多个特征点会被检测到。

前三个问题可以使用机器学习的方法解决。最后一个可以使用non-maximal
suppression。

机器学习

1. 选择一个图片集合进行学习（最好是来自于目标应用定义域）。
2. 在每一张图上运行FAST算法，找到特征点。
3. 对于每个特征点，存储它周围的16个像素点到一个vector中。为所有的图片做同样的事，得到它们所有特征点的vector P。

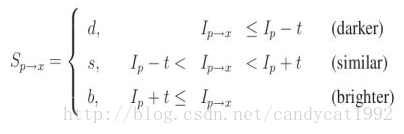

4. 这16个像素中的每一个像素（假设为x），可以有下面三种状态中的一种：

5. 依靠这些状态，特征向量P被划分为3个子集，P_d,P_s,P_b。
6. 定义一个新的布尔变量，K_p。如果P是一个角点，那些K_p为真；否则为假。
7. 使用ID3算法（决策树分类器）来查询每一个子集。
8. 递归计算所有的子集直到它的嫡为0。
9. 被创建的决策树就被用于其他图片的fast检测。

non-maximal suppression

从邻近的位置选取了多个特征点是另一个问题。我们可以使用non-maximal
suppression来解决。

1. 为每一个检测到的特征点计算它的分数函数（score function），V。V是
   P 和它周围16个像素点的绝对偏差的和。
2. 考虑两个相邻的特征点，并比较它们的v值。
3. v 值较低的点将会被剔除。

总结

FAST算法比其他已知的角点检测法要快很多倍。

但是当图片的噪点较多时，它的健壮性并不好。这依靠一个阙值。

OpenCV中的FAST特征检测

和OpenCV中其他特征检测器的调用相同。如果你想，你可以指定一个阙值，或者决定是否使用non-maximal suppression来判断邻近特征点。

对于相邻特征点，OpenCV定义了三个flags：

• cv2.FAST_FEATURE_DETECTOR_TYPE_5_8
• cv2.FAST_FEATURE_DETECTOR_TYPE_7_12
• cv2.FAST_FEATURE_DETECTOR_TYPE_9_16

下面是一个简单的示例代码（Python）。

    import numpy as np
    import cv2
    from matplotlib import pyplot as plt

    img = cv2.imread('simple.jpg',0)

    # Initiate FAST object with default values
    fast = cv2.FastFeatureDetector()

    # find and draw the keypoints
    kp = fast.detect(img,None)
    img2 = cv2.drawKeypoints(img, kp, color=(255,0,0))

    # Print all default params
    print "Threshold: ", fast.getInt('threshold')
    print "nonmaxSuppression: ", fast.getBool('nonmaxSuppression')
    print "neighborhood: ", fast.getInt('type')
    print "Total Keypoints with nonmaxSuppression: ", len(kp)

    cv2.imwrite('fast_true.png',img2)

    # Disable nonmaxSuppression
    fast.setBool('nonmaxSuppression',0)
    kp = fast.detect(img,None)

    print "Total Keypoints without nonmaxSuppression: ", len(kp)

    img3 = cv2.drawKeypoints(img, kp, color=(255,0,0))

    cv2.imwrite('fast_false.png',img3)

C++代码段：

int CEkfSlam::fast_corner_detect_9(
	cv::Mat &im,  double  threshold, std::vector<CvPoint>  &coords)
{
	//提取快速角点//一次只提取一个角点？//且有时可能会不发现角点，可能一次有多个角点

	cv::Mat  image(im.rows, im.cols, 1);
	if (3== im.channels() ){
		cv::cvtColor (im,image,CV_BGR2GRAY);
	}
	else{
		image =im.clone();
	}

	//快速角点检测
	std::vector<cv::KeyPoint>  keypoints;
	cv::FAST(image,keypoints,threshold,true);  //默认开启极大值抑制！
	coords.resize(keypoints.size() );
	//cv::imshow("kp",image);cv::waitKey(0);
	for (int i=0;i< keypoints.size();++i){
		coords[i].x =keypoints[i].pt.x;
		coords[i].y =keypoints[i].pt.y;
	}

	return 1;
}

值得注意的是，下面的写法会出现内存问题：

cv::FastFeatureDetector fast(threshold, true);
fast.detect(image, allKeypoints[0]);</del>

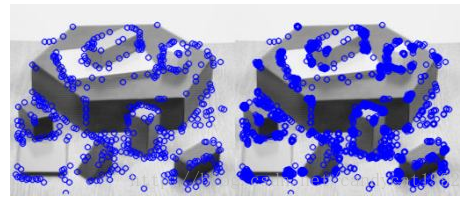

下面是测试结果。左边是使用了nonmaxSuppression的FAST，右边则没有使用。
