Ceisum三维场景demo

技术栈&资源

• 框架：EarthSDK（基于cesium二次开发包）
• 底图：Arcgis公开地图服务
• 楼栋白膜：自有shape数据，使用CesiumLab切片为tileset.json
• glb模型：window资源管理器自带提取

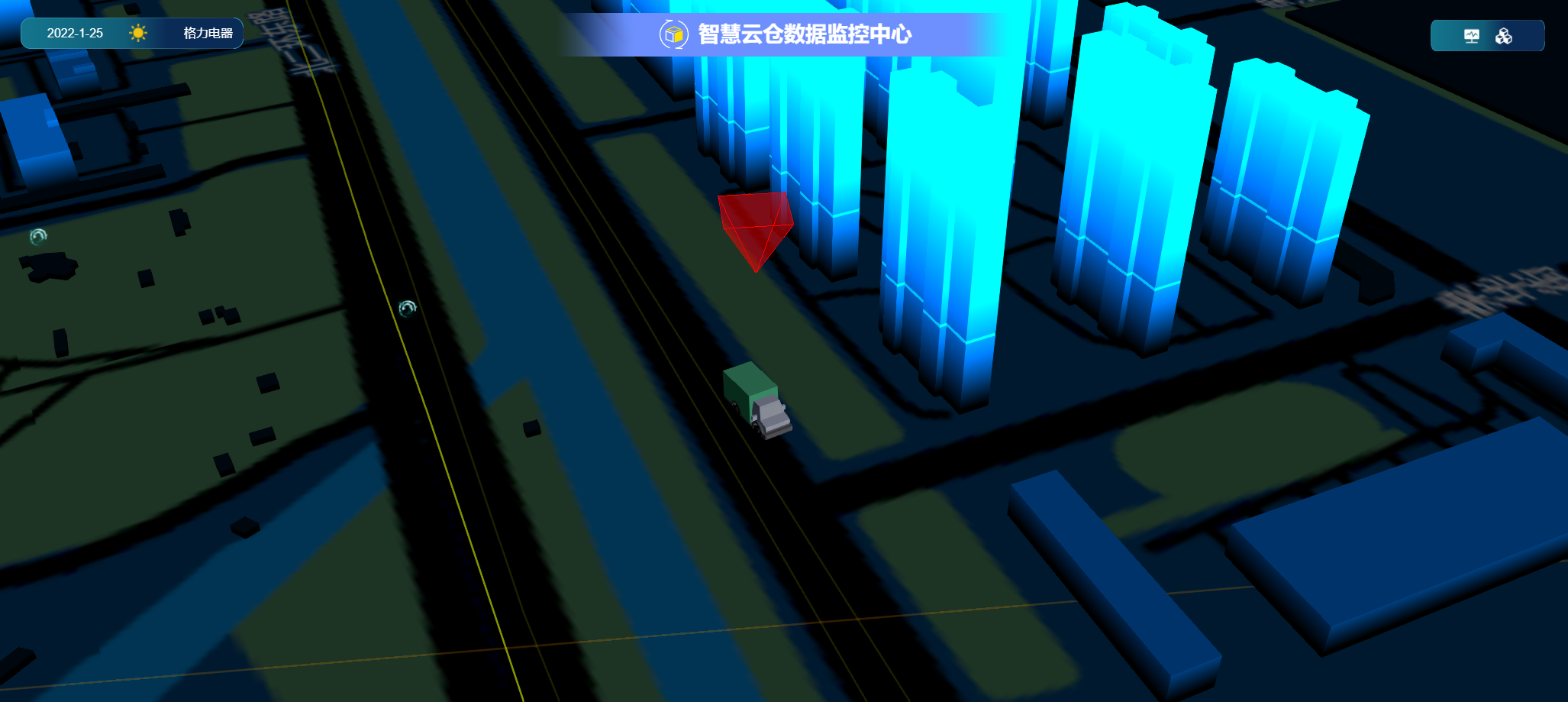

汽车行驶效果

添加车辆模型

let position = [1.998931022772786, 0.6645500890446009, 0]
//添加车辆
var json = {
  "czmObject": {
    "xbsjType": "Model",
    "url": "/assets/glb/delivery.glb",
    "minimumPixelSize": 128,
    "maximumScale": 20,
    "viewDistance": 500,
    // "maximumScale": 500,
    // "viewDistance": 1000,
    "xbsjPosition": position,
  },
  "ref": "model1",
}
//添加到场景
this._earth.sceneTree.root.children.push(json)

添加车辆行驶路径

let path = [
  [1.9996593978198705, 0.6643798949112332, 0],
  [1.999667332682519, 0.6643399484248445, 0],
  [1.999661980266788, 0.6643084183139442, 0],
  [1.9996677912020882, 0.6642558052776021, 0],
  [1.9996703854084483, 0.6642032457083487, 0],
  ........
]

let json_path = {
  "ref": 'path1',
  "czmObject": {
    "xbsjType": "Path",
    "positions": path,
    "rotations": [
      [0, 0, 0]
    ],
    "currentSpeed": 50,//当前播放速度，单位为米
    "alwaysAlongThePath": true,//始终沿着路径方向运动
    "show": false, // 显示路径
    "loop": true, // 是否为环线
    "playing": true, // 飞行
    // 是否循环播放
    // 如果为false，则playing设置为true时，会从当前位置播放到最后一个关键点，并停止播放，此时playing属性会自动变成false。 若此属性为true时,播放到最后一个关键点以后，将自动重第一个关键点继续播放。
    "loopPlay": true,
    "cameraAttached": false// 相机绑定
  }
}
this._earth.sceneTree.root.children.push(json_path)

绑定车辆和路径，让车辆在路径上按照一定速度行驶

let model1 = this._earth.sceneTree.$refs.model1.czmObject;
let path1 = this._earth.sceneTree.$refs.path1.czmObject;

this._uw1 = XE.MVVM.watch(path1, 'currentPosition', position => {
  model1.xbsjPosition = [...position];
});

其他

实例代码仅供参考，还需考虑以下问题，

• 车辆的车头方向和即将进行路线一致
• camera视角绑定
• 车辆头部指向性箭头的绑定

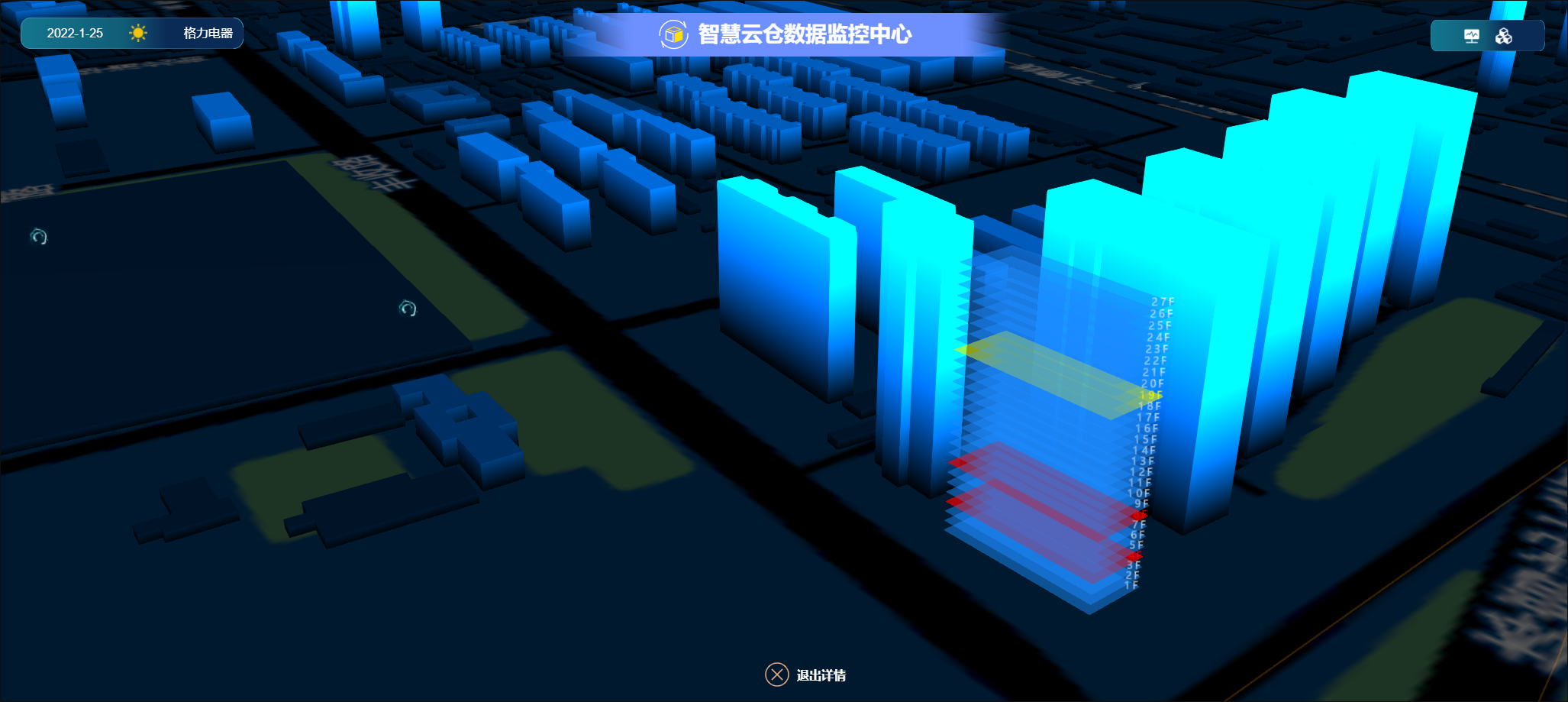

楼栋分层效果

准备数据

1. 自有楼栋面数据，且必须有楼高或层数信息
2. 使用arcmap或qgis等数据处理工具，给shp添加一个字段，字段内容为面的顶点信息coordinates，要根据面的顶点去构造每层的面
3. 使用cesiumLab的矢量楼块切片功能进行shp切片
4. 切片完成后，在cesiumLab的服务界面中，可以看到刚刚进行切片的url访问路径，或者处理结果放到自己的web服务器下进行访问
5. 思路
   1. 双击建筑物后隐藏当前建筑物
   2. 读取建筑物的顶点和层数属性，构造层数个面，每层间隔为楼高
   3. 生成楼层标注，1F , 2F , 3F…
   4. 双击其他建筑物，还原上一个建筑物的 1 , 2, 3 步骤，再重新执行当前建筑物的 1 , 2, 3 步骤

加载建筑白膜

//动态效果
var fsBody = `
            // 可以修改的参数
            // 注意shader中写浮点数是，一定要带小数点，否则会报错，比如0需要写成0.0，1要写成1.0
            float _baseHeight = 0.0; // 物体的基础高度，需要修改成一个合适的建筑基础高度
            float _heightRange = 20.0; // 高亮的范围(_baseHeight ~ _baseHeight + _heightRange) 默认是 0-60米
            float _glowRange = 120.0; // 光环的移动范围(高度)

            // 建筑基础色
            float vtxf_height = v_elevationPos.z - _baseHeight;
            float vtxf_a11 = fract(czm_frameNumber / 120.0) * 3.14159265 * 2.0;
            float vtxf_a12 = vtxf_height / _heightRange + sin(vtxf_a11) * 0.1;
            gl_FragColor *= vec4(vtxf_a12, vtxf_a12, vtxf_a12, 1.0);

            // 动态光环
            float vtxf_a13 = fract(czm_frameNumber / 360.0);
            float vtxf_h = clamp(vtxf_height / _glowRange, 0.0, 1.0);
            vtxf_a13 = abs(vtxf_a13 - 0.5) * 2.0;
            float vtxf_diff = step(0.005, abs(vtxf_h - vtxf_a13));
            gl_FragColor.rgb += gl_FragColor.rgb * (1.0 - vtxf_diff);
            `;

this._earth.sceneTree.root.children.push({
  "ref": "tileset_sjz_building",
  "czmObject": {
    "xbsjType": "Tileset",
    "name": "楼栋白膜",
    "url": "http://localhost/building3d-tiles/tileset.json",
    "xbsjStyle": "var style = {\n    color: \"vec4(0, 0.5, 1.0,1)\"\n}",//颜色
    "xbsjClippingPlanes": {},
    "xbsjCustomShader": {//光环上下的动态效果
      "fsBody": fsBody,
    }
  }
})

楼栋分层

//双击事件，建筑物创建切片
var _that = this
this._earth._viewer.screenSpaceEventHandler.setInputAction(function onLeftClick(movement) {
  //判断是否为3DTileFeature对象
  if (pickedFeature !== undefined && pickedFeature instanceof Cesium.Cesium3DTileFeature) {
    //隐藏当前对象，并且创建楼层切片
    pickedFeature.show = false;
    //coordinate 和 floor 即为顶点和层高信息
    var res = _that.createBuildingLevelImg(pickedFeature.getProperty("coordinate"), pickedFeature.getProperty("floor"));
  }

}, Cesium.ScreenSpaceEventType.LEFT_DOUBLE_CLICK);

//创建楼层切片
createBuildingLevelImg(coordinate, level) {
  var l = parseFloat(level);
  var positions = this.PolygonWktToArray(coordinate);

  var x_min = positions[0];
  var y_min = positions[1];
  for (var i = 0; i < positions.length; i++) {
    if (i % 2 == 0) {
      if (x_min > positions[i]) {
        x_min = positions[i]
      }
    } else {
      if (y_min > positions[i]) {
        y_min = positions[i]
      }
    }
  }

  //设置材质
  var material = new Cesium.Material({
    fabric: {
      type: 'Color', //Image
      uniforms: {
        color: new Cesium.Color(30 / 255, 144 / 255, 1.0, 0.5)    //imgUrl    color
      }
    }
  })
  var primitives = [];
  var indexs = []

  //循环生成GeometryInstance，高度累乘
  for (i = 1; i <= l; ++i) {
    let height = 0 + 3 * (i - 1);

    var t = "";
    if (t < 10) {
      t = i;
    } else {
      t = ("" + i).split('').join(' ')
    }

    // 添加层数 1F、2F、3F、4F.......
    this._earth._viewer.entities.add({
      id: "building_label_" + i,
      position: Cesium.Cartesian3.fromDegrees(x_min, y_min, height),
      label: {
        text: t + " F",
        verticalOrigin: Cesium.VerticalOrigin.BASELINE,
        font: "12px sans-serif",
        pixeloffset: new Cesium.Cartesian2(300.0, 100.0),
        scale: 0.2,
        horizontalOrigin: Cesium.HorizontalOrigin.RIGHT,
        distanceDisplayCondition: new Cesium.DistanceDisplayCondition(0, 2000),
        scaleByDistance: new Cesium.NearFarScalar(100, 10, 2000, 1),
      },
    });

    // 添加面
    var primitive = new Cesium.Primitive({
      geometryInstances: new Cesium.GeometryInstance({
        geometry: new Cesium.PolygonGeometry({
          polygonHierarchy: new Cesium.PolygonHierarchy(
            Cesium.Cartesian3.fromDegreesArray(positions)
          ),
          vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,
          height: height
        }),
        id: "building_level_" + i
      }),
      appearance: new Cesium.EllipsoidSurfaceAppearance({
        material: material,
        aboveGround: true, //显示背面
      })
    });
    var index = this._earth._viewer.scene.primitives._primitives.length;
    this._earth._viewer.scene.primitives.add(primitive, index)
    primitives.push(primitive);
    indexs.push(index);
  }
}

其他

• 双击事件需要考虑

1. 判断双击对象是否为3DTileFeature对象
2. 标注和面通过ID前缀进行分组，一批操作里的ID前缀一致（ 个人拙技，只能想到通过此行为区分 ）
3. 是否只允许一个对象进行切片，若不允许，需要把上一次双击的对象（ 3DTileFeature 和 楼层面 ）显示状态还原。
4. 分层后，面的点击事件，例如：点击选中为红色，鼠标经过为黄色
5. 退出按钮：和（3）一致，即把双击的对象（ 3DTileFeature 和 楼层面 ）显示状态还原。
6. 3DTile对象也分level，在level5下双击建筑物进行了建筑物分层后，若缩放至level6，建筑物则又会重新显示，此时需要记录点击的位置，监听视角变化（类似的事件都可以），当变化时，重新判定双击处是否有新的3DTileFeature生成，若有，则继续隐藏。

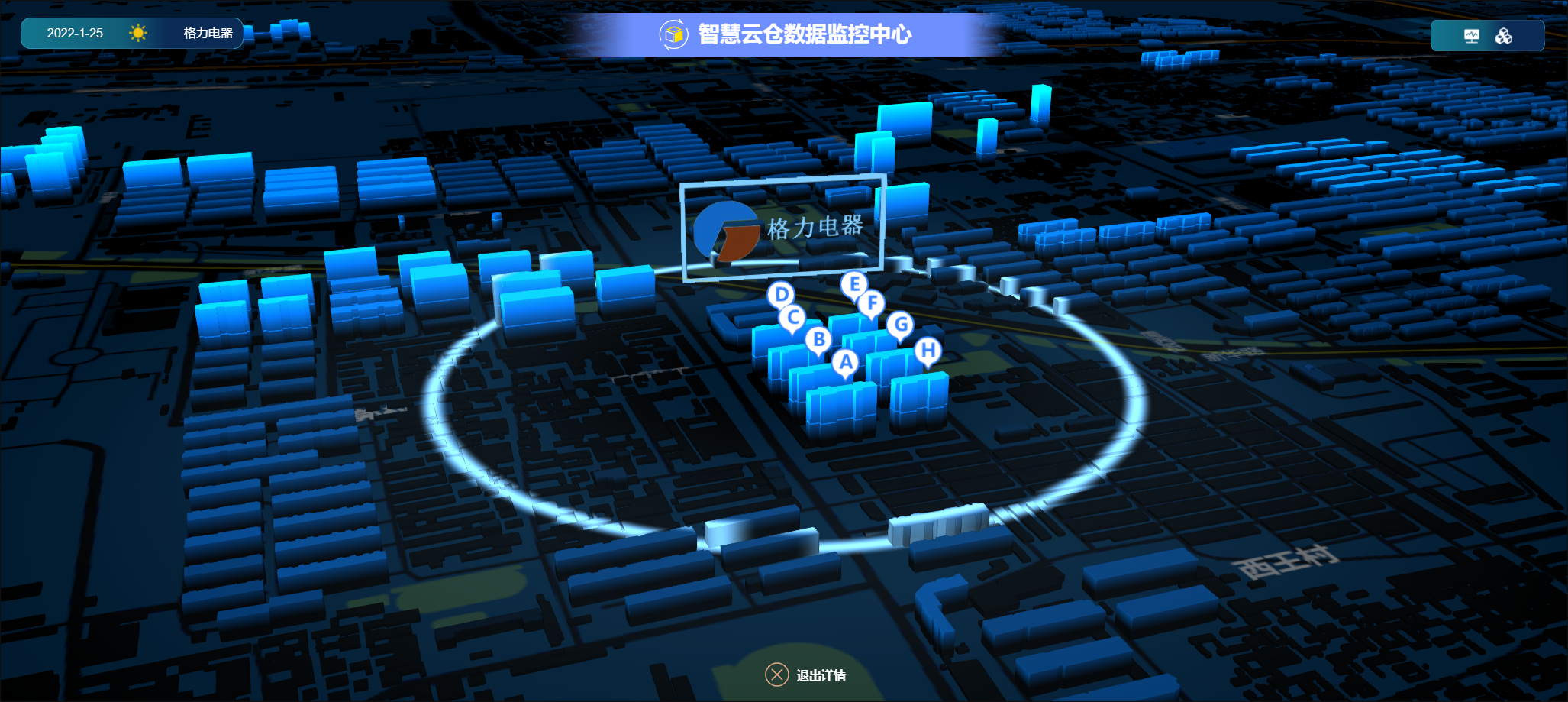

广告牌、Label、光线效果

光柱、DIV跟随且超过距离隐藏
