MyEMS能源管理系统后台配置-车间管理

MyEMS开源能源管理系统适用于建筑、工厂、商场、医院、园区的电、水、气等能源数据采集、分析、报表，还有光伏、储能、充电桩、微电网、设备控制、故障诊断、工单管理、人工智能优化等可选功能。

本文介绍MyEMS能源管理系统后台配置-车间管理

16.车间管理

本系统可满足企业对能源管理系统的需求，通过对主要能耗设备、用能单位的能源利用现状进行监测分析，采用统计分析方法，能源审计方法和能量平衡方法等定期对企业能耗状况及其费用进行分析，帮助企业确定能耗与节能指标体系，挖掘节能潜力，采取节能措施。

16.1车间

查看车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

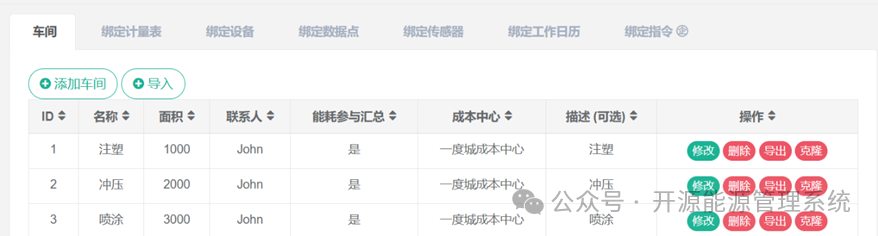

图16-1车间列表

添加车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“添加车间”按钮

5.在“添加车间”对话框中输入“名称”、“面积”、“联系人”、“成本中心”、“描述”。根据实际情况决定是否勾选“能耗参与汇总”

6.点击“保存”按钮

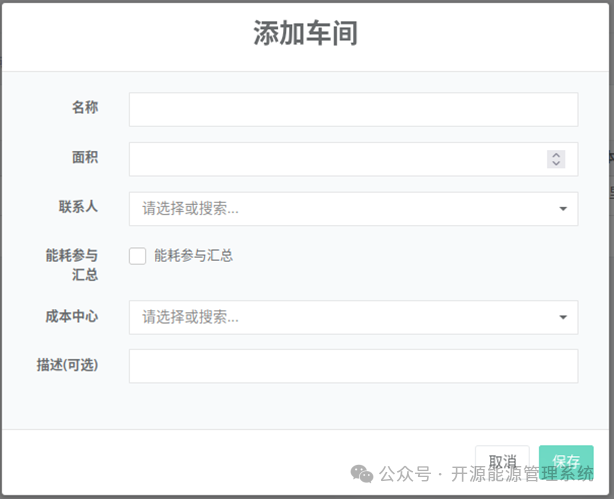

图16-2添加车间

编辑车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“修改”按钮

5.在“编辑车间”对话框中输入“名称”、“面积”、“联系人”、“成本中心”、“描述”。根据实际情况决定是否勾选“能耗参与汇总”

6.点击“保存”按钮

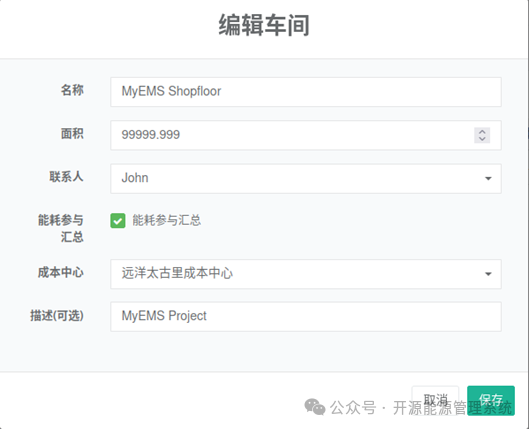

图16-3编辑车间

删除车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“删除”按钮

5.在“确认删除”对话框中点击“确认删除”按钮

导入车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“导入”按钮

5.将数据输入对话框

6.点击“导入”按钮

导出车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“导出”按钮

克隆车间：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“车间”

4.点击“克隆”按钮

16.2绑定计量表

查看已绑定计量表：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定计量表”

4.在“请选择车间”模块中点击下拉框选择想要查看的车间

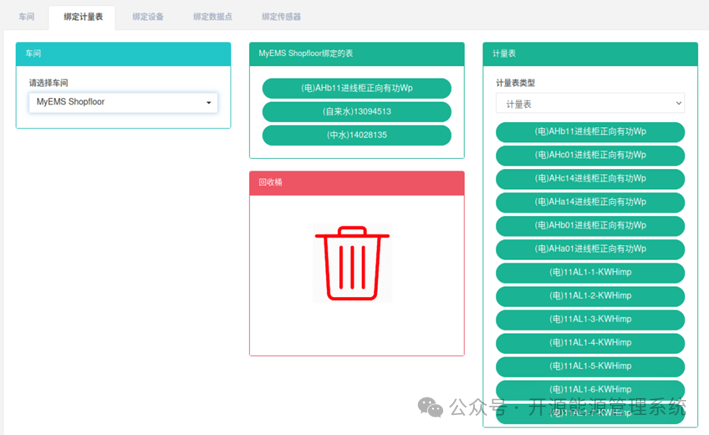

图16-4查看车间已绑定计量表

绑定计量表：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定计量表”

4.在“请选择车间”模块中点击下拉框选择想要查看的车间

5.在“计量表”模块中点击下拉框选择计量表类型

6.点击“计量表”模块中的计量表并拖拽到“绑定的表”模块

7.拖入“绑定的表”模块后松开鼠标左键

8.出现“绑定计量表成功”提示即绑定成功

9.同一个计量表重复拖入同一车间会出现“错误”提示

10.若未选择车间则会出现“API_INVALID_SHOPFLOOR_ID”提示

图16-5绑定计量表成功提示

图16-6绑定计量表失败提示

”模块中点击下拉框选择想要查看的车间

5.点击“绑定的表”模块中的需要解绑的计量表并拖拽到“回收桶”模块

6.拖入“回收桶”模块后松开鼠标左键

7.出现“解绑计量表成功”提示即解绑成功

图16-8解绑计量表成功提示

16.3绑定设备

查看已绑定设备：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定设备”

4.在“请选择空间”模块中点击想要查看的车间

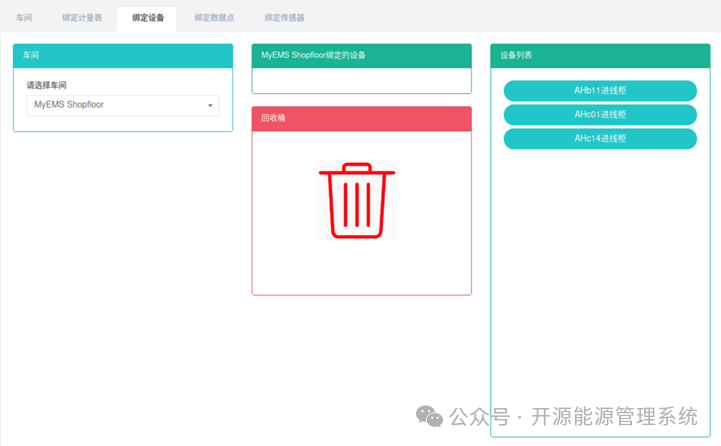

图16-9查看车间已绑定设备

绑定设备：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定设备”

4.点击“请选择车间”模块下需要绑定设备的车间

5.点击“设备列表”模块中的设备并拖拽到“绑定的设备”模块

6.拖入“绑定的设备”模块后松开鼠标左键

7.出现“绑定设备成功”提示即绑定成功

8.同一设备重复拖入同一车间会出现“错误”提示

9.若未点击车间则会出现“无效的车间ID”提示



图16-10绑定设备成功提示

图16-11绑定设备失败提示

图16-12无效的车间ID提示

解绑设备：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定设备”

4.在“请选择车间”模块中点击下拉框选择想要查看的车间

5.点击“绑定的设备”模块中的需要解绑的设备并拖拽到“回收桶”模块

6.拖入“回收桶”模块后松开鼠标左键

7.出现“解绑设备成功”提示即解绑成功

图16-13解绑设备成功提示

16.4绑定数据点

查看已绑定数据点：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定数据点”

4.在“请选择车间”模块中点击想要查看的车间

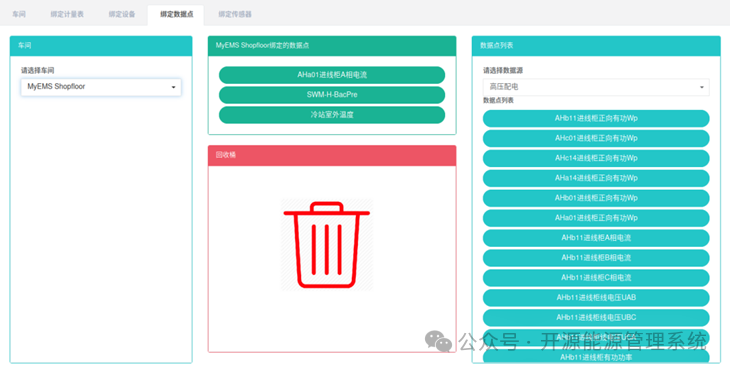

图16-14查看车间已绑定数据点

绑定数据点：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定数据点”

4.点击“请选择车间”模块中点击下拉框选择想要查看的车间

5.在“数据点列表”模块中点击下拉框选择数据数据源

6.点击“数据点列表”模块中的数据点并拖拽到“绑定的数据点”模块

7.拖入“绑定的数据点”模块后松开鼠标左键

8.出现“绑定数据点成功”提示即绑定成功

9.同一个数据点拖入同一车间会出现“错误”提示

10.若未选择车间则会出现“无效的车间ID”提示



图16-15绑定数据点成功提示

图16-16绑定数据点失败提示

图16-17无效的车间ID提示

解绑数据点：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定数据点”

4.点击“请选择车间”模块中点击下拉框选择想要查看的车间

5.点击“绑定的数据点”模块中的需要解绑的数据点并拖拽到“回收桶”模块

6.拖入“回收桶”模块后松开鼠标左键

7.出现“解绑数据点成功”提示即解绑成功

图16-18解绑数据点成功提示

16.5绑定传感器

查看已绑定传感器：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定传感器”

4.在“请选择车间”模块中点击想要查看的车间

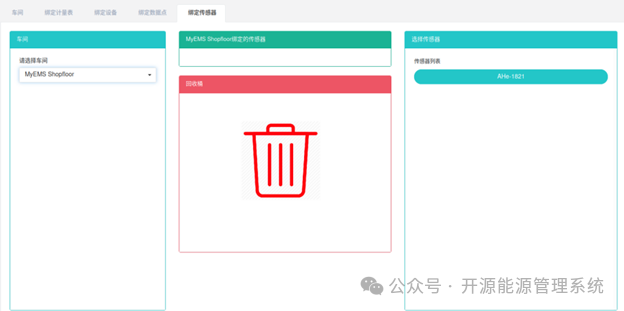

图16-19查看车间已绑定传感器

绑定传感器：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定传感器”

4.点击“请选择车间”模块中点击下拉框选择想要查看的车间

5.点击“选择传感器”模块中的传感器并拖拽到“绑定的传感器”模块

6.拖入“绑定的传感器”模块后松开鼠标左键

7.出现“绑定传感器成功”提示即绑定成功

8.同一个传感器重复拖入同一车间会出现“错误”提示

9.若未选择车间则会出现“无效的车间ID”提示

图16-20绑定传感器成功提示

图16-21绑定传感器失败提示

图16-22无效的空间ID提示

解绑传感器：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定传感器”

4.点击“请选择车间”模块中点击下拉框选择想要查看的车间

5.点击“绑定的传感器”模块中的需要解绑的传感器并拖拽到“回收桶”模块

6.拖入“回收桶”模块后松开鼠标左键

7.出现“解绑传感器成功”提示即解绑成功

图16-23解绑传感器成功提示

16.6绑定工作日历

查看已绑定工作日历：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定工作日历”

4.在“请选择车间”模块中点击想要查看的车间名

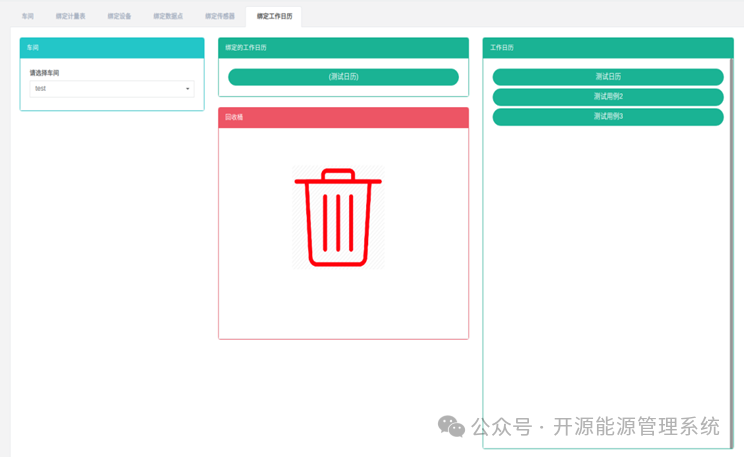

图16-24查看车间已绑定工作日历

绑定工作日历：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定工作日历”

4.点击“请选择车间”模块下需要绑定工作日历的车间

5.点击“工作日历列表”模块中的工作日历并拖拽到“绑定的工作日历”模块

6.拖入“绑定的工作日历”模块后松开鼠标左键

7.出现“绑定工作日历成功”提示即绑定成功

8.同一个工作日历重复拖入同一车间会出现“错误”提示

图16-25绑定工作日历成功提示

图16-26绑定工作日历失败提示

解绑工作日历：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定工作日历”

4.点击“绑定的工作日历”模块中的需要解绑的工作日历并拖拽到“回收桶”模块

5.拖入“回收桶”模块后松开鼠标左键

6.出现“解绑工作日历成功”提示即解绑成功

图16-27解绑工作日历成功提示

16.7绑定命令（企）

查看已绑定命令：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定命令”

4.在“请选择车间”模块中点击想要查看的车间名

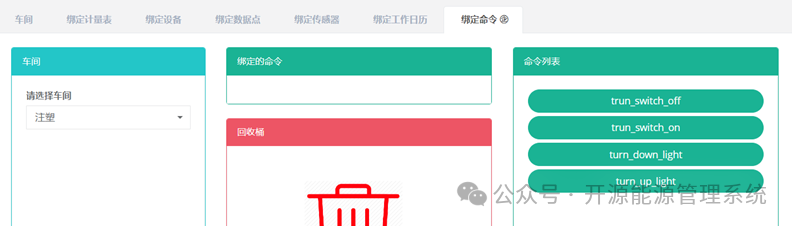

图16-28查看已绑定命令

绑定命令：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定命令”

4.点击“请选择车间”模块下需要绑定命令的车间

5.点击“命令列表”模块中的命令并拖拽到“绑定的命令”模块

6.拖入“绑定的命令”模块后松开鼠标左键

7.出现“绑定命令成功”提示即绑定成功

8.同一个命令重复拖入同一车间会出现“错误”提示

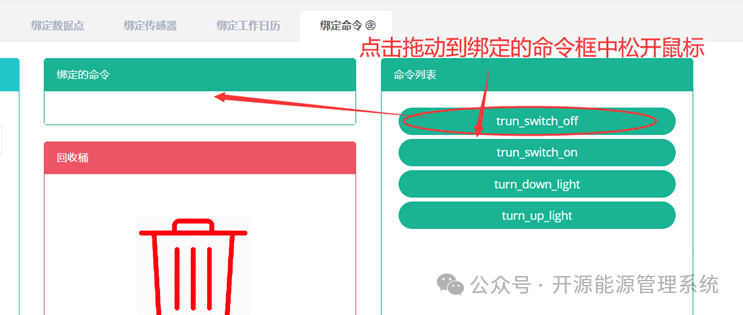

图16-29绑定命令

解绑命令：

1.点击菜单“系统管理”

2.点击菜单“车间管理”

3.点击标签页“绑定命令”

4.点击“绑定的命令”模块中的需要解绑的命令并拖拽到“回收桶”模块

5.拖入“回收桶”模块后松开鼠标左键

6.出现“解绑命令成功”提示即解绑成功

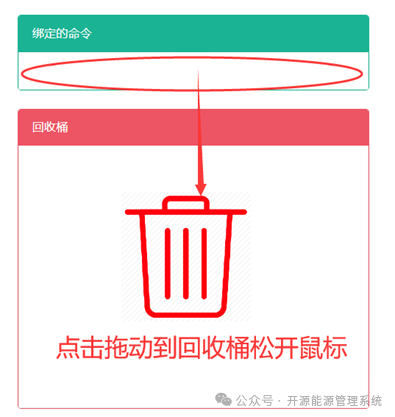

图16-30解绑命令
