16串口服务器在机房监控console口交换机的应用

1.应用场景

目前机房中交换机的接口很多是console 口（RS232串口类型），想要实现网络化登录，便于远程控制管理机房中的交换机。如果机房交换机比较多，就需要用到16口串口服务器，比如上海卓岚为此研发的16口串口服务器ZLAN5G00A，可以连接16个串口设备（16个console 口交换机）

图一 16口串口服务器连接图

2.应用方法

该应用的重要细节在于搞清楚交换机console 口（RS232）接口的线序，以及16口串口服务器的RS232接口的线序，然后按照RS232的接线原则：TX--RX RX --TX GND--GND 对应上即可

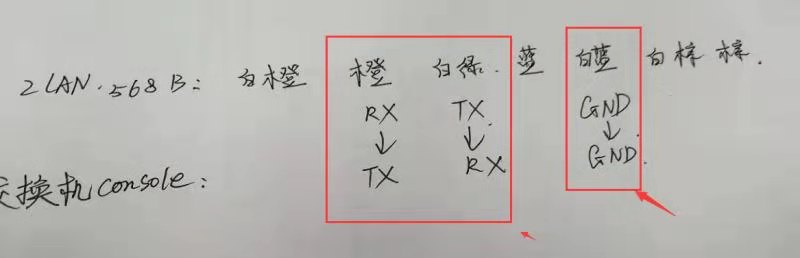

图二 16口串口服务器和console交换机线序图

硬件连接上后，开始设置16口串口服务器5G00A参数。

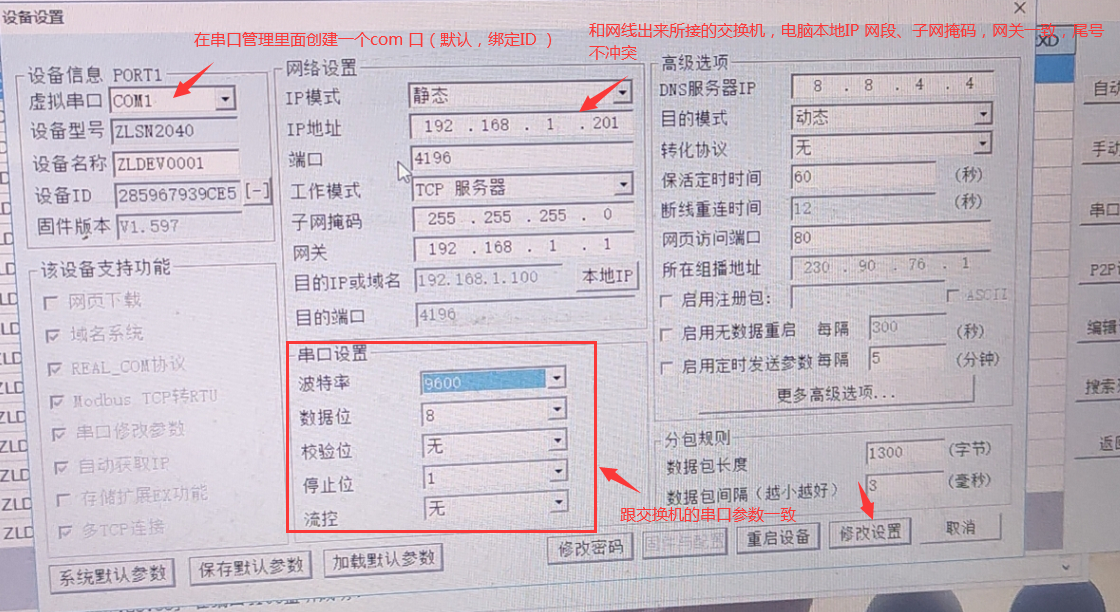

图三 16口串口服务器参数配置图

图四 16口串口服务器虚拟串口图

当zlvircom软件显示com口已联通，tcp已建立后就可以开是通讯。CRT软件选择对应的虚拟com 口号，设置好串口参数，登录即可。

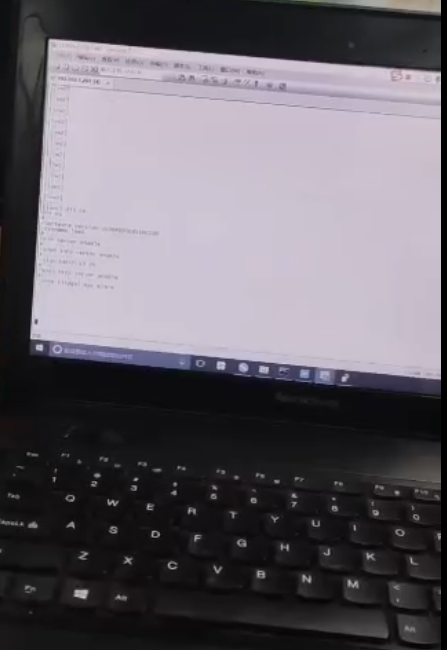

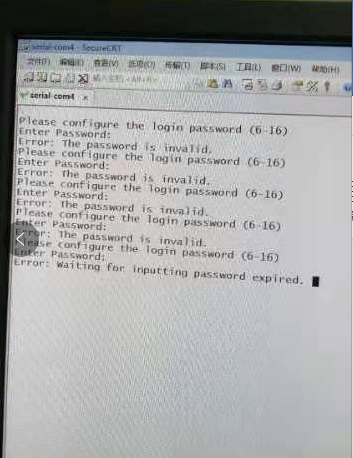

图五 console交换机CRT软件图

3.客户现场交换机应用中的线序对应关系参考

客户现场交换机应用中的线序对应关系参考

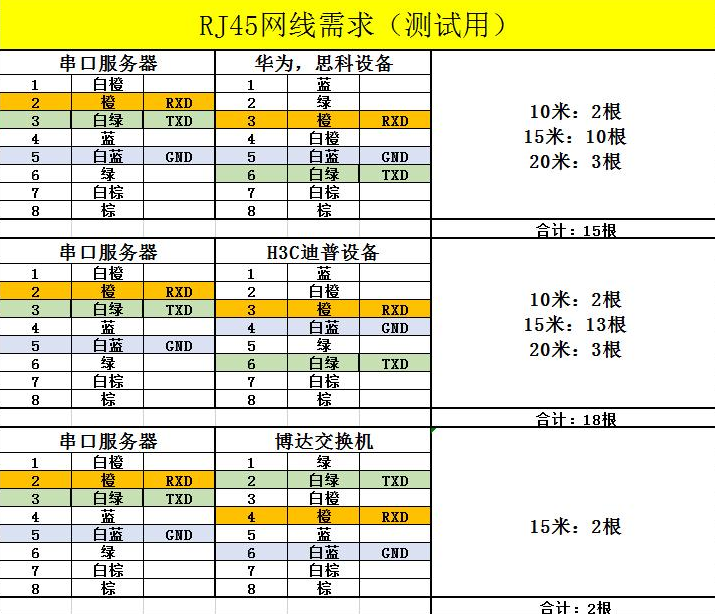

图六 其他交换机线序图
