以30m*30m分辨率的图层为例

一、基于表面工具箱Surface计算Slope

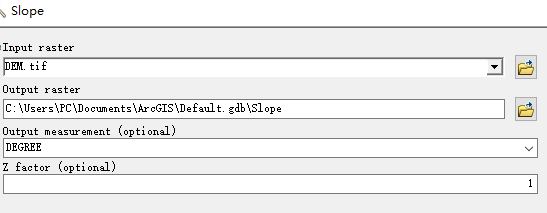

1.如下图输入图层DEM,输出Slope

2.单位转换：

Scale_slope=Slope*pi/180

二、基于水文工具箱Hydrology计算水流方向等

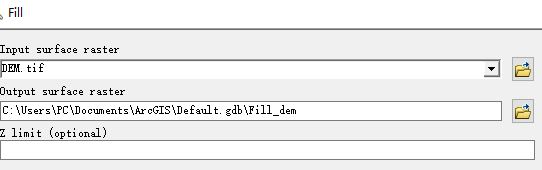

1.填洼(Fill_dem)-Fill



2.水流方向(FlowDir_Fill)-Flow Direation

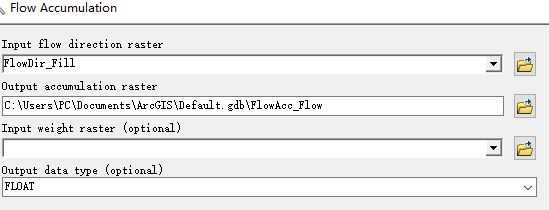

3.汇流累积量(FlowAcc_Flow)-Flow Accumulation

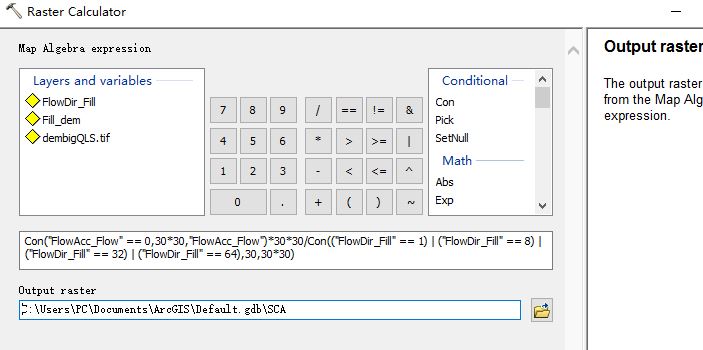

4.单位面积的汇流量(SCA)-Raster Calculator



5.地形湿度指数（TWI）-Raster Calculator

TWI=ln(SCA/Tan(Scale_slope))
