MA8601是USB 2.0高速4端口集线器控制器的高性能解决方案，完全符合通用串行总线规范2.0。MA8601继承了先进的串行接口技术，当4个DS（下游）端口同时工作时，功耗最低。

MA8601采用单事务转换器（STT）和联合电源管理，以实现经济高效的解决方案。用户还可以通过外部EEPROM*实现多个集线器配置选项。

MA8601支持针对主流独立4端口集线器市场的SSOP28/SSOP16包

2.特点

符合USB规范修订版2.0

上游端口支持高速（480MHz）和全速（12MHz）通信

可配置的4/3/2下游端口*支持高速、全速 和低速

向后兼容USB规范版本1.1

集成快速8051微处理器

12MHz振荡器时钟输入

集成上游1.5KΩ上拉下游15KΩ下拉电阻器

单事务转换器（单TT）

下游端口的联合功率控制和全局过流检测

片上5V至3.3V/1.2V调节器

自动重新枚举，用于在自供电模式和总线供电模式之间切换*

用于定制信息存储的外部EEPROM接口*

定制视频，PID

下游端口数量

产品ID

序列号

双LED端口指示灯模式*

4个下游端口LED（启用绿色）和一个活动/暂停LED（红色）

一个用于4个端口的联合下游端口LED（绿色启用）和一个活动/暂停

发光二极管（红色）

包装类型

SSOP28

SSOP16

应用

独立USB集线器

NB/平板电脑/主板/扩展底座

游戏机

Led显示器集线器

任何支持USB集线器功能的复合设备

注：仅支持SSOP28封装的

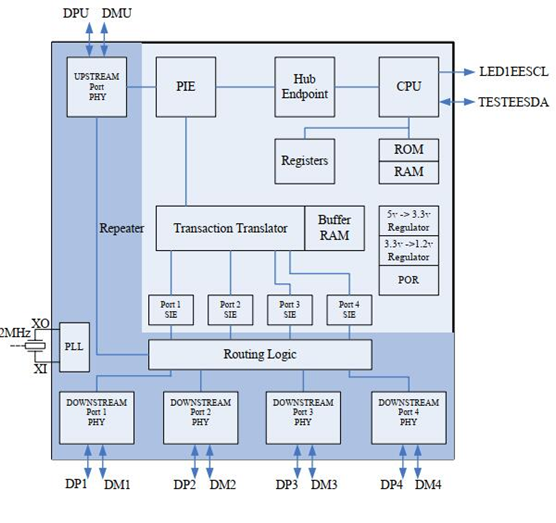

方框图

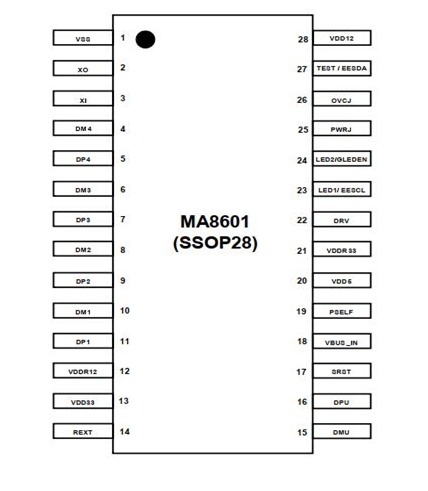

Pin分配

SSOP28

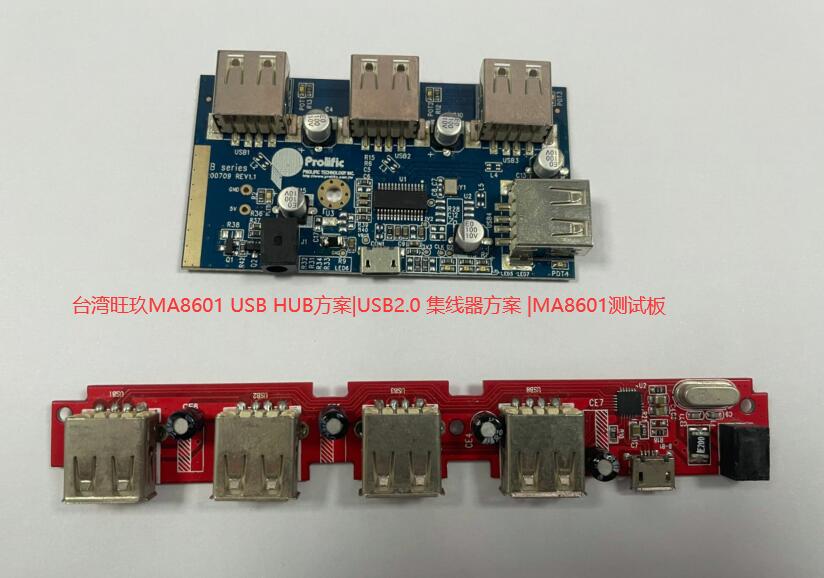

台湾旺玖MA8601|USB HUB方案|MA8601测试版的更多相关文章
