skywalking实现分布式系统链路追踪

一、背景

随着微服务的越来越流行，我们服务之间的调用关系就显得越来越复杂，我们急需一个APM工具来分析系统中存在的各种性能指标问题以及调用关系。目前主流的APM工具有CAT、Zipkin、Pinpoint以及SkyWalking，本文主要简单介绍一下SkyWalking的搭建。

二、SkyWalking的组成

SkyWalking主要的几个组成模块。
1、Agent 主要负责从系统中采集各种指标，链路数据，发送给 oap服务。
2、oap服务接收Agent发送过来的数据，存储，执行分析，提供查询和报警功能。
3、Storage和UI负责存储数据以及查看数据。

三、使用 docker-compose 搭建一个 oap 和 ui 服务

version: '3'
services:
  elasticsearch7:
    image: docker.elastic.co/elasticsearch/elasticsearch:7.5.0
    container_name: elasticsearch7
    restart: always
    ports:
      - 9023:9200
    environment:
      - discovery.type=single-node
      - bootstrap.memory_lock=true
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
      - TZ=Asia/Shanghai
    ulimits:
      memlock:
        soft: -1
        hard: -1
    networks:
      - skywalking
    volumes:
      - elasticsearch7:/usr/share/elasticsearch/data
  oap:
    image: apache/skywalking-oap-server:8.0.1-es7
    container_name: oap
    depends_on:
      - elasticsearch7
    links:
      - elasticsearch7
    restart: always
    ports:
      - 9022:11800
      - 9021:12800
    networks:
      - skywalking
    volumes:
      - ./ext-config:/skywalking/ext-config
  ui:
    image: apache/skywalking-ui:8.0.1
    container_name: ui
    depends_on:
      - oap
    links:
      - oap
    restart: always
    ports:
      - 9020:8080
    environment:
      SW_OAP_ADDRESS: oap:12800
    networks:
      - skywalking

networks:
  skywalking:
    driver: bridge

volumes:
  elasticsearch7:
    driver: local

1、docker-compose文件的目录

skywalking
├── ext-config
│   └── application.yml
├── ext-libs
├── skywalking.yml
└── temp.txt

2、访问

http://localhost:9020

3、注意事项

1、如果我们想覆盖oap镜像中的/skywalking/config 目录下的配置文件，我们可以在 docker 中挂载一个/skywalking/ext-config目录，将配置文件丢到此目录中即可。
2、如果我们想覆盖oap镜像中的/skywalking/oap-libs 目录下的jar，我们可以在 docker 中挂载一个/skywalking/ext-libs目录，将新的jar包丢到此目录中即可，但是已经存在的jar包无法被覆盖。
3、使用的版本是 8.0.1，数据持久化到 es7 中

四、全局日志追踪 traceId 的使用

方案一：

1、引入依赖

<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.0.1</version>
</dependency>

2、修改 logback.xml 文件

<?xml version="1.0" encoding="UTF-8"?>
<!-- Logback Configuration.  -->
<configuration debug="false">

    <!-- ConsoleAppender：把日志输出到控制台 -->
    <appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern><![CDATA[
%clr(%d{${LOG_DATEFORMAT_PATTERN:-yyyy-MM-dd HH:mm:ss.SSS}}){faint} [%X{tid}] %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}
            ]]></Pattern>
            </layout>
        </encoder>
    </appender>

    <root level="INFO">
        <appender-ref ref="STDOUT"/>
    </root>
</configuration>

方案二

参考如下链接 https://github.com/apache/skywalking/blob/master/docs/en/setup/service-agent/java-agent/Application-toolkit-trace.md

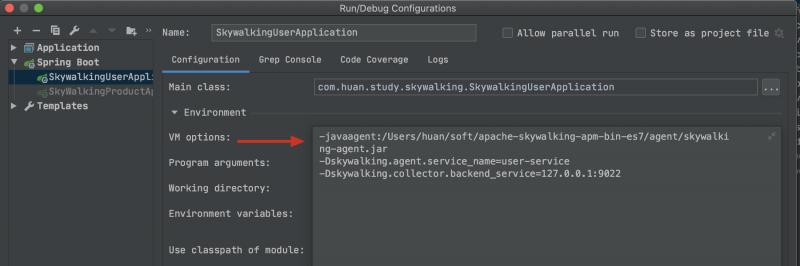

五、idea 或 jar 中使用

使用如下命令，需要折成一行
java
-javaagent:(agentjar包的位置)(eg: /Users/huan/soft/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar )
-Dskywalking.agent.service_name=xxxxx-service
-Dskywalking.collector.backend_service=127.0.0.1:9022  -jar xxxx.jar

-javaagent 指定 agent jar 包的位置
-Dskywalking.agent.service_name 指定服务名
-Dskywalking.collector.backend_service 指定 oap 服务的地址

六、skywalking的目录解释

apache-skywalking-apm-bin-es7
├── LICENSE
├── NOTICE
├── README.txt
├── agent
						├── activations
					  ├── bootstrap-plugins
					  ├── config   -- agent 的配置文件，比如我们上一步使用 -Dskywalking.agent.service_name配置的这些
					  ├── logs
					  ├── optional-plugins     可选插件      （将optional-plugins目录的jar包放到 plugins 目录下即可启动这些插件）
					  ├── plugins                     启用的插件
					 └── skywalking-agent.jar  我们自己的服务需要使用 -javaagent 指定到这个jar的位置
├── bin          oap/ui 的启动脚本
├── config    配置文件
├── licenses
├── oap-libs
├── tools
└── webapp   ui界面

七、访问 skywalking 的界面

八、实战

1、忽略某些url不被追踪

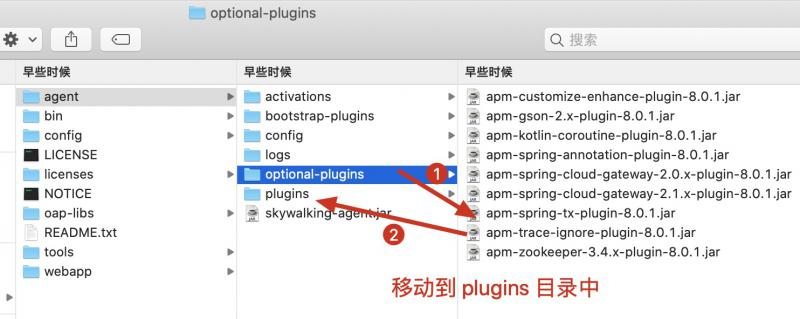

1、第一步将 apm-trace-ignore-plugin-8.0.1.jar 从optional-plugins 移动到 plugins 目录中

2、配置忽略url

方法一： 在 agent/config 目录下创建 apm-trace-ignore-plugin.config文件

trace.ignore_path=${SW_AGENT_TRACE_IGNORE_PATH:需要忽略的url}
eg：trace.ignore_path=${SW_AGENT_TRACE_IGNORE_PATH:/xxx/**}

方法二： 直接使用环境变量
-Dskywalking.trace.ignore_path=需要忽略的url路径

注意：
1、忽略路径是支持 ant 风格的。
2、忽略多个url使用英文的逗号分隔。

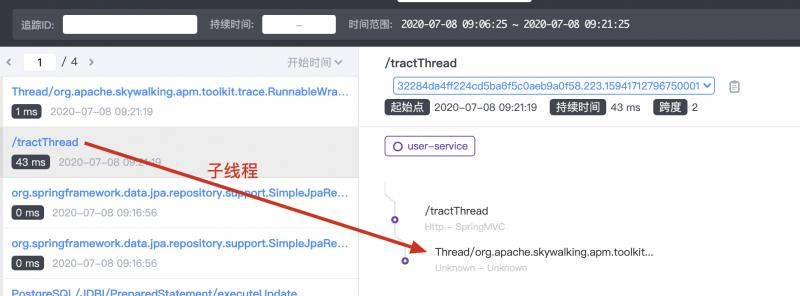

2、追踪子线程的信息

1、引入依赖

<dependency>
		<groupId>org.apache.skywalking</groupId>
		<artifactId>apm-toolkit-trace</artifactId>
		<version>8.0.1</version>
</dependency>

2、使用@TraceCrossThread注解或使用SupplierWrapper/RunnableWrapper/TraceCrossThread

@GetMapping("tractThread")
    public String tractThread() {
        log.info("准备自己线程信息");
        new Thread(RunnableWrapper.of(() -> log.info("子线程的信息"))).start();
        return "trace thread";
    }

此处演示RunnableWrapper.of包装Runnable线程。

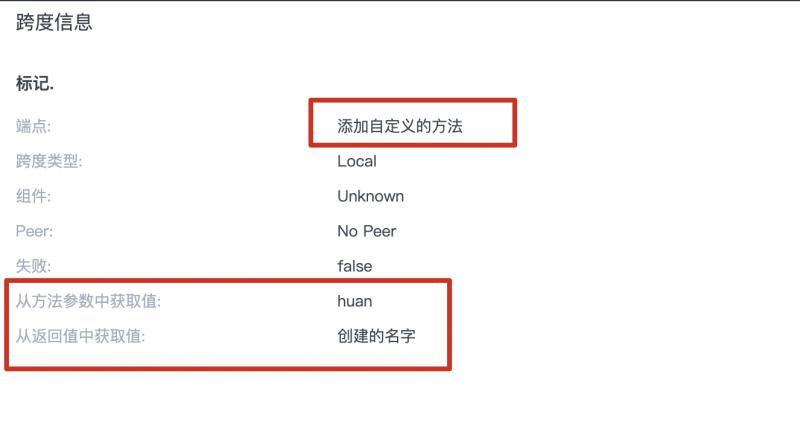

3、如果某个方法SkyWalking没有追踪，但是想追踪并输出一些额外的tag信息等

1、引入依赖

<dependency>
		<groupId>org.apache.skywalking</groupId>
		<artifactId>apm-toolkit-trace</artifactId>
		<version>8.0.1</version>
</dependency>

2、自己想加入的方法使用 @Trace 注解修饰

@GetMapping("tractAnnotation")
    public User traceAnnotation(
            @RequestParam("name") String name
    ) {
        log.info("从前端接收到的参数:[{}]", name);
        User user = trace(name);
        ActiveSpan.tag("new-tag", user.toString());
        ActiveSpan.info("输出信息");
        log.info("tractId:[{}]", TraceContext.traceId());
        return user;
    }

    @Trace(operationName = "添加自定义的方法")
    @Tags({
            @Tag(key = "从方法参数中获取值", value = "arg[0]"),
            @Tag(key = "从返回值中获取值", value = "returnedObj.name")
    })
    private User trace(String name) {
        log.info("如果此方法没有被SkyWalking收集，但是又需要被收集到，可以加上@Trace注解");
        User user = new User();
        user.setName("创建的名字");
        return user;
    }

4、自定义显示服务实例

默认服务实例的名字是 uuid@hostname，这个在某些时候不一定好区分，因为我们希望自定义一个 instanceName 名字

1、默认的实现

2、自定义实现

使用 -Dskywalking.agent.instance_name=自定义的服务名即可。

5、配置记录的过期时间

修改 application.yml 配置文件中的信息。

6、和其它agent使用时候的处理

1、问题

当我们和其它的agent一起使用时，比如Arthas，其它的agent可能工作的不是那么好。

2、解决方案

jar程序启动命令增加如下JVM参数

-Dskywalking.agent.is_cache_enhanced_class=true -Dskywalking.agent.class_cache_mode=MEMORY

3、参考文档

https://github.com/apache/skywalking/blob/master/docs/en/FAQ/Compatible-with-other-javaagent-bytecode-processing.md

九、项目源码

docker-compose.yml文件 https://gitee.com/huan1993/configuration/blob/master/docker/compose/skywalking/skywalking.yml
java代码 https://gitee.com/huan1993/skywalking

十、参考链接

SkyWalking官网 http://skywalking.apache.org/zh/
SkyWalking的docker github地址 https://github.com/apache/skywalking-docker
elasticsearch https://www.elastic.co/guide/en/elasticsearch/reference/7.5/docker.html
skywalking中文文档 https://skyapm.github.io/document-cn-translation-of-skywalking/
agent config https://github.com/apache/skywalking/blob/v8.0.1/docs/en/setup/service-agent/java-agent/README.md#table-of-agent-configuration-properties
skywalking和其它agent一起使用的处理
