Unity Shader-后处理：简单均值模糊

一.简介

今天来学习一下后处理中比较常用的一种效果，屏幕模糊效果。模糊效果，在图像处理中经常用到，Photoshop中也有类似的滤镜。我们在游戏中也会经常用到。因为屏幕模糊效果是一些高级后处理效果的基础，比如景深等效果都需要用屏幕模糊效果来实现，所以我们首先看一下屏幕模糊效果，然后通过屏幕模糊，进一步学习景深效果与运动模糊效果的实现。

所谓模糊，也就是不清楚，清晰的图片，各个像素之间会有明显的过渡，而如果各个像素之间的差距不是很大，那么图像就会模糊了，极端一点的情况，当一张图片所有的像素之间颜色都差不多时，那么这张图片也就是一个纯色的图片了。模糊操作就是让像素间的颜色差距变小，比如A点是红色，A点周围的点是绿色，模糊就像用一把刷子，将A点和周围的点的颜色混合起来，变成最终的颜色。而怎样混合，按照不同的权值进行混合，就可以达到不同的效果了。比如均值模糊，以及著名的高斯模糊。

影响模糊程度的重要因素是模糊半径，模糊半径越大，模糊程度越大，模糊半径越小，模糊程度越小。那么，模糊半径是什么？所谓模糊半径，也就是我们采样的一个范围，比如我们模糊的半径很小，只是把像素和它周围的一圈定点混合，那么模糊的程度就很小，而如果我们加大模糊半径，极端情况是每个顶点都取了周围所有点，也就是整张图的像素平均值，那么这张图的颜色就会偏向一种颜色。

二.均值模糊

最简单的，我们看一下简单的模糊，直接用周围像素求和平均，我们混合的最终图像，在某一点的权重仅仅跟模糊半径有关。换句话说，比如模糊半径为1，那么，我们取一个像素点，以及他周围的一圈像素点，一共九个点，直接取平均，那么每个点的权重设置为1/9。这也就是所谓的均值模糊。我们看一下均值模糊的例子。

shader部分：

Shader "Custom/SimpleBlurEffect"
{
Properties
{
_MainTex("Base (RGB)", 2D) = "white" {}
}
//通过CGINCLUDE我们可以预定义一些下面在Pass中用到的struct以及函数，
//这样在pass中只需要设置渲染状态以及调用函数,shader更加简洁明了
CGINCLUDE
//cg文件，包含了unity内置的一些cg函数
#include "UnityCG.cginc"
//blur结构体，从blur的vert函数传递到frag函数的参数
struct v2f_blur
{
float4 pos : SV_POSITION; //顶点位置
float2 uv : TEXCOORD0; //纹理坐标
float2 uv1 : TEXCOORD1; //周围纹理1
float2 uv2 : TEXCOORD2; //周围纹理2
float2 uv3 : TEXCOORD3; //周围纹理3
float2 uv4 : TEXCOORD4; //周围纹理4
};
//用到的变量
sampler2D _MainTex;
//XX_TexelSize，XX纹理的像素相关大小width，height对应纹理的分辨率，x = 1/width, y = 1/height, z = width, w = height
float4 _MainTex_TexelSize;
//模糊半径
float _BlurRadius;
//vertex shader
v2f_blur vert_blur(appdata_img v)
{
v2f_blur o;
o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
o.uv = v.texcoord.xy;
//计算uv上下左右四个点对于blur半径下的uv坐标
o.uv1 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2( 1, 1);
o.uv2 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2(-1, 1);
o.uv3 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2(-1, -1);
o.uv4 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2( 1, -1);
return o;
}
//fragment shader
fixed4 frag_blur(v2f_blur i) : SV_Target
{
fixed4 color = fixed4(0,0,0,0);
color += tex2D(_MainTex, i.uv );
color += tex2D(_MainTex, i.uv1);
color += tex2D(_MainTex, i.uv2);
color += tex2D(_MainTex, i.uv3);
color += tex2D(_MainTex, i.uv4);
//相加取平均，据说shader中乘法比较快
return color * 0.2;
}
ENDCG
//子着色器
SubShader
{
//pass 0: blur effect
Pass
{
ZTest Always
Cull Off
ZWrite Off
Fog{ Mode Off }
//直接调用vert_blur和frag_blur
CGPROGRAM
#pragma vertex vert_blur
#pragma fragment frag_blur
ENDCG
}
}
}

C#脚本部分：

using UnityEngine;
using System.Collections;
//编辑状态下也运行
[ExecuteInEditMode]
//继承自PostEffectBase
public class SimpleBlurEffect : PostEffectBase
{
//模糊半径
public float BlurRadius = 1.0f;
void OnRenderImage(RenderTexture source, RenderTexture destination)
{
if (_Material)
{
//blur
_Material.SetFloat("_BlurRadius", BlurRadius);
Graphics.Blit(source, destination, _Material);
}
}
}

注意，此处的PostEffectBase为各种后处理效果的基类，在上一篇文章：Unity Shader-后处理：简单的颜色调整（亮度，饱和度，对比度）中有该类的完整实现，此处不予贴出代码。

效果如下图所示：

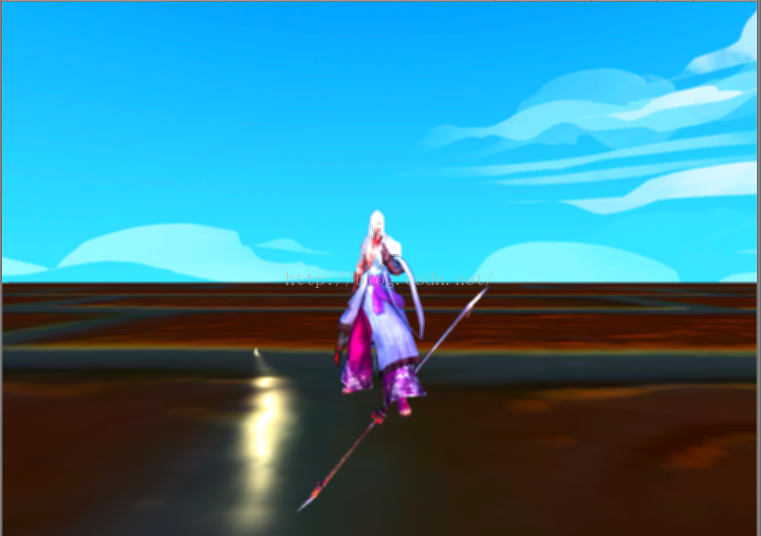

原图效果

blurRadius = 1

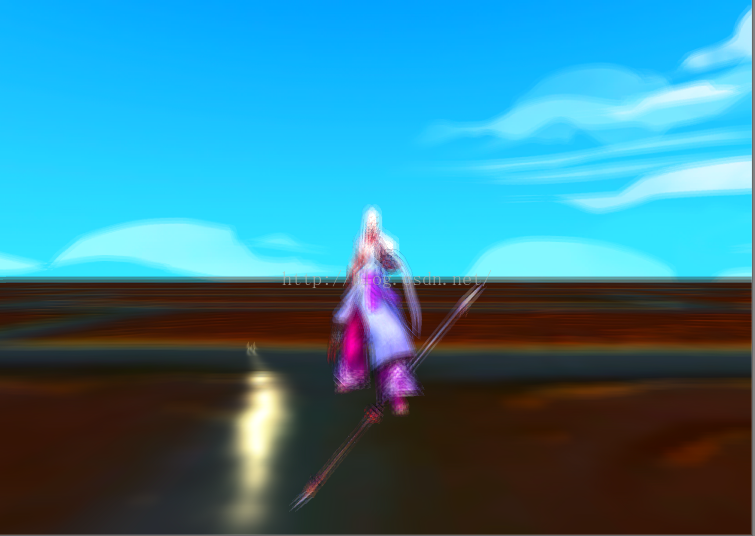

blurRadius = 5

从上面的模糊效果我们看到，模糊半径越大，模糊的效果越明显。但是！这种效果看起来一点都不舒服，有种近视的赶脚，完全不是平滑的模糊效果，就更不要说进一步的毛玻璃之类的全模糊效果了。

三.均值模糊的改进

既然，一次模糊我们感觉效果不是很尽人意，那么，我们可以尝试迭代模糊，也就是用上一次模糊的输出作为下一次模糊的输入，迭代之后的模糊效果更加明显。先看一下代码，这次，我们的shader代码和上面的一样，没有变动，仅仅是修改了脚本，增加了降分辨率和迭代的两个操作。

using UnityEngine;
using System.Collections;
//编辑状态下也运行
[ExecuteInEditMode]
//继承自PostEffectBase
public class SimpleBlurEffect : PostEffectBase
{
//模糊半径
public float BlurRadius = 1.0f;
//降分辨率
public int downSample = 2;
//迭代次数
public int iteration = 3;
void OnRenderImage(RenderTexture source, RenderTexture destination)
{
if (_Material)
{
//申请RenderTexture，RT的分辨率按照downSample降低
RenderTexture rt1 = RenderTexture.GetTemporary(source.width >> downSample, source.height >> downSample, 0, source.format);
RenderTexture rt2 = RenderTexture.GetTemporary(source.width >> downSample, source.height >> downSample, 0, source.format);
//直接将原图拷贝到降分辨率的RT上
Graphics.Blit(source, rt1);
//进行迭代，一次迭代进行了两次模糊操作，使用两张RT交叉处理
for(int i = 0; i < iteration; i++)
{
//用降过分辨率的RT进行模糊处理
_Material.SetFloat("_BlurRadius", BlurRadius);
Graphics.Blit(rt1, rt2, _Material);
Graphics.Blit(rt2, rt1, _Material);
}
//将结果拷贝到目标RT
Graphics.Blit(rt1, destination);
//释放申请的两块RenderBuffer内容
RenderTexture.ReleaseTemporary(rt1);
RenderTexture.ReleaseTemporary(rt2);
}
}
}

结果如下：

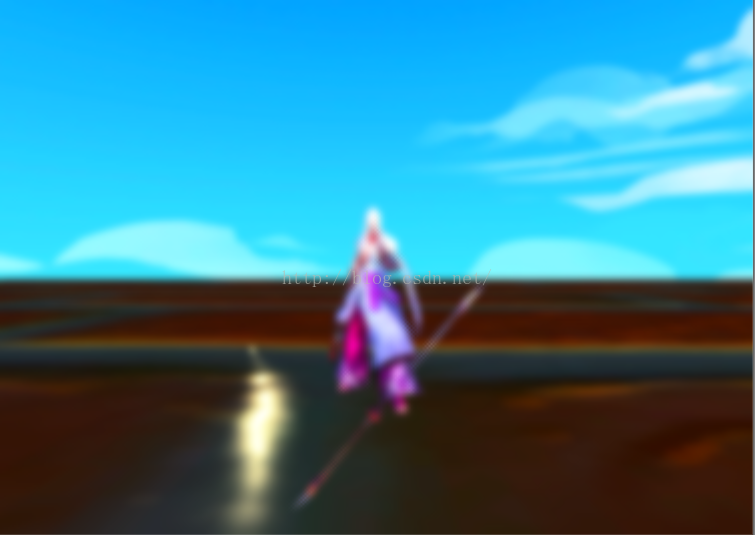

blurRadius = 1, downSample = 2, iteration = 3

blurRadius = 1, downSample = 2, iteration = 5

我们看到，通过迭代以及降低分辨率，我们的模糊效果更加明显了，当迭代次数较大时，会有一种毛玻璃的效果。这里，虽然迭代次数增加了，会耗费更多的性能，但是相应地，我们也降低了分辨率，也减少了采样等计算操作的消耗。

四.RenderTexture介绍

这里，我们通过多次处理，包括降分辨率以及迭代，完成了模糊操作，这里我们需要临时存储上一次处理过的中间输出，所以就需要用渲染中常用的一个概念RenderTexture。

关于RenderTexture,简要介绍一下，我们在渲染场景时，一般都是直接输出到帧缓存，然后输出到屏幕上，然而有的时候，我们并不想直接输出结果，而是需要对这个渲染的结果进行处理，所以，我们就将渲染的结果输出到了一张纹理上，也就是RenderTexture，这也是所有后处理的基础。Unity的RenderTexture还是很好用的，我们不仅仅可以在后处理时使用，还可以通过把摄像机的输出设置到某个RT上，然后用这张RT作为一些类似镜子的物体上，就可以实现镜面效果或者屏幕效果。

不过RenderTexture还是很耗费资源的，一张大的RenderTexture是屏幕分辨率大小的一张图片，而且是完全不能够压缩的，所以当后处理中RenderTexture用得多时，内存消耗很大，在手机，尤其是大屏手机，内存比较小的情况下，后处理叠加时很可能会由于内存耗尽而崩溃。所以，我们在使用RenderTexture时需要慎重考虑。如果效果可以接受，我们就可以考虑降低RenderTexture的分辨率，这样，输出的画面效果可能会打一些折扣，但是性能会有很大的提高。而我们的模糊效果，本身降低分辨率就会导致画面比较模糊，所以在这里，我们完全可以放心大胆地降低RT的分辨率，既可以提升效果，又可以大大地减少开销。

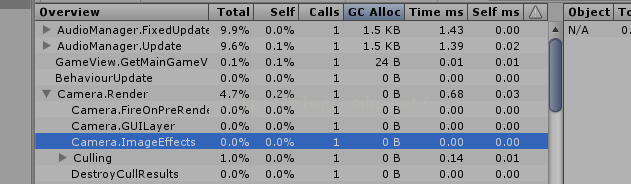

这里还有一点，由于OnRenderImage函数每帧在渲染之前都会调用，之前曾经担心会不会每一帧在这里申请RT，然后释放，会不会有很高的GC？经过查找了一些资料，发现Unity这里是进行过处理的，RenderTexture是之前申请好的一块内存区域，我们可以直接使用，而不需要考虑GC的问题，正如这两个函数的名字一样，RenderTexture.GetTemporary和RenderTexture.ReleaseTemporary一样。并且，本人亲测，使用Profile挂了一下这个脚本，发现的确没有GC：

五.总结

本篇文章介绍了模糊的原理以及RenderTexture的概念。给出了一版简单的均值模糊效果，并通过降低分辨率增加迭代次数优化了模糊的表现效果。但是这种模糊效果还是不尽人意，不进行迭代时效果很差，迭代次数大时虽然可以得到一些好的效果，但是相应地，性能耗费也是极大的。所以是时候学习一下更先进的模糊效果了，下一篇就是传说中的《高斯模糊》~哇咔咔
