OSPF各类LSA

一、域内路由

路由器将接口宣告进OSPF进程后，形成的链路状态放入1类LSA中，用于描述路由器自身的直连状态。

1、 区域0为骨干区域，非0为非骨干区域。

2、 骨干区域有且只能存在一个。

3、 非骨干区域必须与骨干区域相连。

4、 每个区域都会维护一颗独立的SPF树。

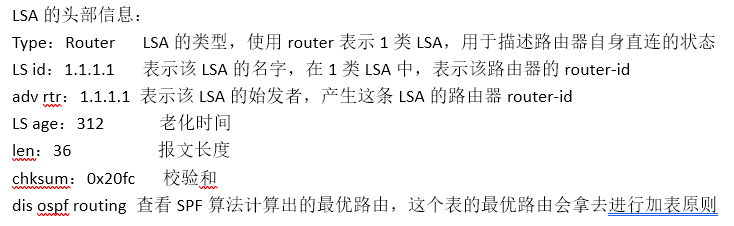

LSA头部信息详解：

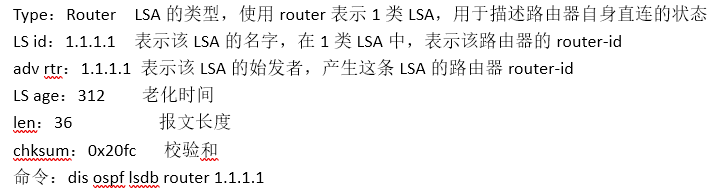

Type 1 LSA - Router LSA

作用：由每个OSPF路由器生成，描述路由器的链路状态和接口信息。
范围：仅在区域内传播。
内容：包括路由器接口、链路状态、开销等。

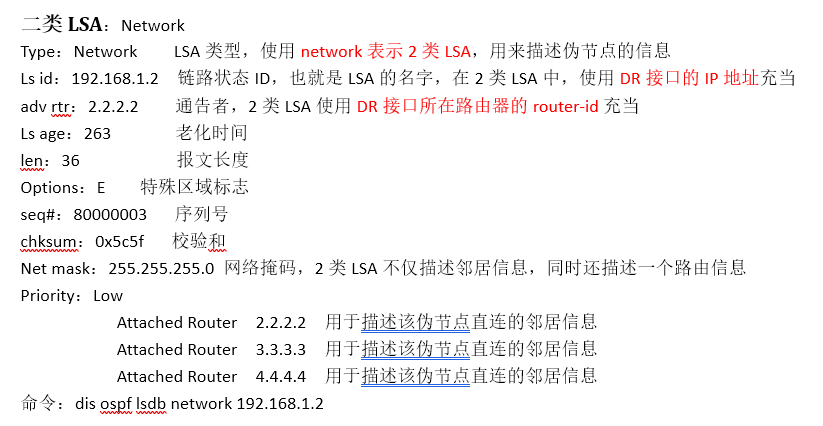

Type 2 LSA - Network LSA

作用：由DR（Designated Router）生成，描述多路访问网络（如以太网）中的路由器和网络信息。
范围：仅在区域内传播。
内容：包括DR连接的网络和路由器列表。

二、域间路由

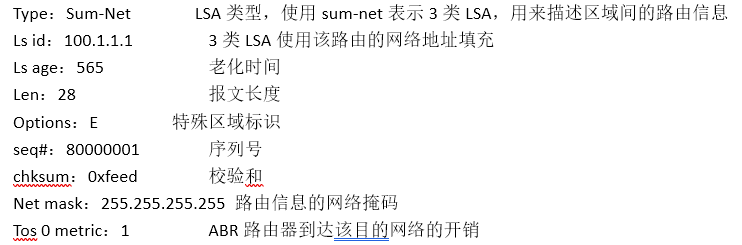

Type 3 LSA - Summary LSA

作用：由ABR（Area Border Router）生成，用于在不同区域间传播路由信息。
范围：在区域间传播。
内容：包括目标网络的IP地址和开销。

Type 4 LSA - ASBR Summary LSA

作用：由ABR生成，用于通告ASBR（Autonomous System Boundary Router）的位置。
范围：在区域间传播。
内容：包括ASBR的Router ID和到达ASBR的开销。

四类LSA的由来：

1、当ASBR引入外部路由后，会在本区域内泛洪一个ASBR置位的1类LSA。告诉其他设备我变成ASBR了

2、当同区域且连接骨干区域的ABR收到这个ASBR置位的1类LSA后，由于自身是ABR，因此会将该ASBR置位的1类LSA转换为4类LSA发送到其他直连区域。

当一台设备同时是ABR和ASBR时，不会产生4类LSA

ABR定义：连接多个区域，并且在骨干区域存在一个活动的接口

功能

    1、将直连区域内的最优路由转换为3类LSA泛洪到其他连接的区域中。
    2、将骨干区域内的3类LSA，继续以3类LSA的形式泛洪到其他直连非骨干区域内。
当路由器具备ABR特性后，将会在自身产生的1类LSA中option置位ABR。

注意：华为的特殊情况，当在OSPF进程中配置多区域，但是没有宣告接口，也可以将路由器置为ABR，但是不具备ABR的功能。

ABR只能将骨干区域的3类LSA重新包装泛洪到非骨干区域，不能将非骨干区域的3类LSA重新包装泛洪到骨干区域

重新包装：1、将通告者更换成自己。2、重新计算metric

路由器在根据3类LSA计算路由时，会计算自身路由器到达ABR的cost+3类LSA携带的cost值。

域间路由防环原则：

原则一
    为了避免区域间的环路，OSPF规定不同区域间的路由器交互只能通过ABR实现。ABR是连接到骨干区域的，所以在区域设计上规定，所有非骨干区域要连接到骨干区域，区域间的通讯需要通过骨干区域，形成逻辑上的星状拓扑，且无环。

原则二
    1、ABR不会将非骨干区域的3类LSA传递到骨干区域(原则：OSPF设计/实现方式：不加表)
    2、ABR在骨干区域存在FULL关系的邻居时，不会计算非骨干区域的3类LSA
    3、ABR在骨干区域不存在邻居时，会计算非骨干区域的3类LSA

原则三
    1、无论cost大小，1类LSA优于3类LSA。

例题：



1.会 2.不会(原则二) 3.不会(因为R4不是abr)

三、外部路由

外部路由引入过程

1、在路由器进程中使用引入命令后，将路由表中的外部路由引入到OSPF中。
2、路由器会触发两条LSU报文，其中第一条LSU携带自身的1类LSA，并且ASBR置位。用来告知本区域内的其他路由器，我成为ASBR了，我要引入外部路由了，第二条LSU携带引入的外部路由（5类）。
3、5类LSA的同步和泛洪原则：5类LSA在整个OSPF自治域内泛洪，不基于区域传递，只要路由器之间建立了FULL关系，就可以传递。
4、所有的外部路由引入OSPF后，会以5类LSA存在于数据库中，外部的cost值将不再计算，将赋于该5类LSA一个种子度量值，默认为1，可以手动更改。这个开销值在OSPF计算外部路由时，会认为是ASBR路由器到达该目的网络的开销值。
路由引入时：import-route static是引入所有静态路由、默认路由。default-route-advertise是只引入默认路由，如果跟上always是如果设备没有默认路由，则下发一条默认路由

Type 5 LSA - AS External LSA

作用：由ASBR生成，用于通告外部路由（如从其他路由协议学到的路由）。
范围：在整个OSPF自治系统内传播。
内容：包括外部网络的IP地址、掩码和开销。

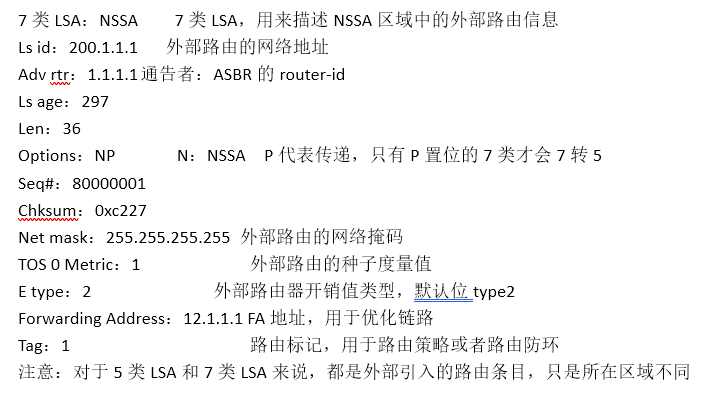

Type 7 LSA - NSSA External LSA

作用：在NSSA（Not-So-Stubby Area）中由ASBR生成，用于通告外部路由。
范围：仅在NSSA内传播，ABR会将其转换为Type 5 LSA后传播到其他区域。
内容：类似于Type 5 LSA，但仅在NSSA内使用。

类型

Type 1：OSPF引入外部路由时，可以通过命令将开销值类型改为type1，当路由器计算type1类型的5类LSA时会计算OSPF内部的开销值累加。
Type 2：OSPF引入外部路由默认开销值类型为type2，当路由器计算type2类型的5类LSA时，不会计算OSPF内部的开销值，只计算5类LSA携带的cost值。

5类LSA的同步和泛洪原则：5类LSA在整个OSPF自治域内泛洪，不基于区域传递，只要路由器之间建立了FULL关系，就可以传递。

FA地址

FA地址生成的条件：(同时满足)

1.ASBR去往外部路由的接口被宣告进OSPF中。
2.ASBR去往外部路由的接口没有被配置为静默接口。
    OSPF视图下：silent-interface GigabitEthernet 0/0/0
3.ASBR去往外部路由的接口网络类型不是P2P。

FA地址的作用：解决次优路由的问题

1.当5类LSA中的FA地址为0.0.0.0时，代表FA地址为空，那么在计算这条外部路由时，会通过寻找ASBR来计算
2.当5类LSA中的FA地址为具体IP地址时，代表存在FA地址，那么在计算这条外部路由时，就会通过路由器的SPF树，来寻找FA地址进行计算

四、OSPF特殊区域

OSPF优化的一种手段，当路由器无法承载大量的LSA时，会考虑减少LSA数量来进行优化。末节区域不允许存在5类，也就没有4类

一、stub区域： 末节区域存在1类、2类、3类、3类缺省

1）stub区域：末节区域存在1类、2类、3类、3类缺省

1.当区域配置为stub区域后，发出hello包中的options字段中的E置位为0，代表该区域没有处理外部路由的能力。此区域无法泛红和传递5类LSA，ABR也不再向此区域传递4类LSA，区域下所有设备都要更改为stub区域。
2.由于stub区域没有4类和5类LSA，没有办法计算外部路由。因此ABR会下发一条缺省的3类LSA，让stub区域的设备可以访问到外部路由。stub只存在1、2、3类LSA
3.如果stub区域存在多台ABR设备，ABR都会下发缺省路由且不存在4类和5类LSA，可能存在负载分担多条路由，由于stub缺少对外部的感知能力，可能存在次优路径的风险
    解决方案：
        1.更改stub区域内部接口开销值
            IR设备上接口视图下：ospf cost 100
        2.在ABR调整3类缺省路由的种子度量值
            ABR设备上OSPF区域视图下：default-cost 2
        3.修改下一跳的权重值(权重值默认255，越小越优)
            IR设备上OSPF视图下：nexthop 12.0.0.2 weight 254

2）完全stub区域：完全末节区域 stub no-summr 存在1类、2类、3类缺省

1.完全末节区域是在末节区域的基础上，将该区域内的3类LSA路由过滤掉
2.完全末节区域只保留该区域的1类和2类LSA，以及ABR下发的3类缺省LSA
3.完全末节区域继承了末节区域的所有特性，包括多ABR设备时次优路径的风险问题

二、NSSA区域： 非完全末节区域存在1类、2类、3类、7类、7类缺省

NSSA区域：非完全末节区域存在1类、2类、3类、7类、7类缺省

1、NSSA区域也是一个末节区域，也要做LSA优化。
    1.ABR不会向NSSA区域泛洪4类和5类LSA
    2.ABR会向NSSA区域内下发一条7类缺省LSA，帮助NSSA区域没补路由器计算缺省路由下一跳指向ABR设备，而非外部路由。

2、NSSA区域引入了外部路由，需要让其他区域的路由器学习到这个外部路由
    1.NSSA区域的ABR会将7类LSA转换成5类LSA，传递到其他直连区域内，方便其他区域的路由设备学习外部路由。
    2.7类只能在NSSA区域内泛洪，不能传递到其他区域
    3.ABR具有将7类LSA转换到5类LSA的能力，因此具备ASBR的能力，就会将自身1类LSA的ASBR置位为1。

3、当NSSA区域存在多ABR时：
    1.多ABR时，由router-id大的ABR路由器执行7转5操作
    2.router-id小的ABR路由器也具有7转5的能力，当router-id大的ABR路由器宕机，需要承担备份作用
    3.多ABR时会同时产生7类缺省，计算缺省路由可能会负载分担，产生次优路径

4、关于7类LSA的传递问题：在7类LSA的option字段会也P置位
    如果P置位，将会在ABR路由器执行7转5操作，如果没有P置位，将不会执行7转5

5、7类LSA的FA地址问题：
    1.FA地址和5类LSA的FA地址作用相同，都是用来优化链路的
    2.7类LSA的FA地址不会为空(7类缺省除外)
    如果场景和5类LSA相同，那么FA地址会使用外部路由的下一跳作为FA地址
    否则取值为路由器最大的环回接口地址作为7类LSA的FA地址，且接口宣告OSPF
    否则取值为路由器第一个UP的物理接口地址作为7类LSA的FA地址

完全NSSA区域：完全非完全末节区域存在1类、2类、3类缺省、7类缺省、7类

1、完全NSSA区域继承了NSSA的特性
2、完全NSSA区域的ABR会生成2条缺省LSA，分别是3类的缺省LSA和7类的缺省LSA，华为会使用3类缺省LSA。
优先级：1类2类>3类>5类7类

五、OSPF路由汇总

一、区域间路由汇总(只能在ABR上汇总)
    1.在ABR上，可以针对区域内的1类和2类计算出的最优路由进行汇总，汇总后以3类LSA形式泛洪到其他直连区域内  备注：明细路由来着哪个区域，就要在哪个区域下敲命令
        ospf区域视图下：abr-summary 192.168.0.0 255.255.0.0

    2.只要在LSDB中存在一条明细，那么汇总后的3类LSA就不会受影响，只有当区域中所有明细全部消失后，汇总的3类才会失效
    3.关于汇总后的cost值，会使用明细路由中cost值最大的作为汇总后LSA的cost值
    4.在多ABR时，如果只在一台ABR路由器上进行汇总，那么另外的ABR将传递明细路由，那么在区域0中，将同时有汇总后的3类LSA和明细3类LSA
    注意：多ABR汇总后的3类LSA，会在区域0进行泛洪并传递给另外的ABR设备，此时另外的ABR设备不会计算这条3类汇总LSA，避免产生环路

二、外部路由汇总(只能在ASBR上汇总)
    在ASBR上针对自身引入的外部路由进行汇总
        ospf区域视图下：asbr-summary 192.168.0.0 255.255.0.0

    1.针对type-1类型的外部路由，汇总后的开销值是所有被汇总明细中开销值最大的
    2.针对type-2类型的外部路由，汇总后的开销值是所有被汇总明细中开销值最大的+1
    如果明细路由一条是type-1，一条是type-2，这种情况如何理解？汇总后会使用type-2作为开销值类型，开销值会选择明细中最大的开销值+1

OSPF无法建立邻居关系的因素

1、认证模式不匹配(区域认证和接口认证)
2、区域ID不一致
3、Hello/Dead时间不一致
4、MTU不匹配
5、Router-ID冲突/重复
6、网络类型不匹配
7、IP地址或子网掩码不匹配
8、ACL或防火墙阻止OSPF流量
9、OSPF区域类型不匹配
