keepalived搭建HA集群

一、集群服务简述

• 有2个电脑及以上完成的任务

1、集群分类

1、LB集群

• 负载均衡

2、HA集群(高可用)

• 不间断的提供服务，主备模式

• 出现问题，能自动快速切换到另一个节点

• 为了解决单点故障问题

3、HPC集群(高性能集群)

• 软硬件协同工作的系统

• 航天工作，气象局等等

上

二、构建HA集群

1、部署HA集群的软件

• keepalived,轻量级高可用部署软件，最初是为LVS设计的，随后加入VRRP功能

• heartbeat

• pacemaker

2、术语

1、vip

• 虚拟ip,不是固定的，可以切换的

• vip地址在a主机上，a主机坏了的话，vip地址转移到b主机上

2、地址漂移

• vip从一台主机迁移到另一个主机上

3、心跳

• 主备角色，监控对方的状态。以决定哪台主机提供服务

• 判断是否存活等状态

4、脑裂

• 网络，数据延迟等问题，在做心跳检查时，双方都检查失败，都认为对方是坏的，那么就都要去抢ip地址，强主角色

• 解决方法

  • 仲裁，自己配置第三方程序，在发生这种情况的时候，决定哪一个主机关机(类似这种说法)，决定哪一个主机充当master

三、实验

1、实验规划

• 实现7*24小时不断为用户提供网站服务

# 主机1  httpd-61 192.168.200.61

# 主机2 httpd-62 192.168.200.62

# 都装上httpd,不同的网站页面

# 思路就是61能提供服务，突然61不提供服务，62提供服务

vip存放在61上面，61坏掉的话，飘移到62上面

vip的地址为192.168.200.201

2、部署HA高可用集群

• 高可用，一个坏了，另一个可以接管，服务正常运行

1、2台机器安装keepalived

• 哪几台机器要配置高可用，就要在几台机器上面安装即可

[root@httpd-61 /]# yum -y install keepalived

[root@httpd-62 /]# yum -y install keepalived

2、备份，删除一些不用的行

• 备份keepalived配置文件

[root@httpd-61 keepalived]# cp keepalived.conf keepalived.conf.bak

# 36行之后的配置没有用，删除掉

[root@httpd-61 keepalived]# sed -i '36,$d' keepalived.conf
[root@httpd-61 keepalived]# wc -l keepalived.conf
35 keepalived.conf

3、配置参数

! Configuration File for keepalived

global_defs { # 全局配置
   notification_email {
     acassen@firewall.loc # 工作邮箱
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1  # 邮件服务器的ip
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1(vi_1是起的集群名字，可以修改的) { # 调用的是vrrp协议
    state MASTER  # 状态 master
    interface eth0  # 当前的机器的网卡名,vip地址要配置在哪个网卡上面
    virtual_router_id 51
    priority 100  # 优先级，必须比备用的高
    advert_int 1
    authentication { # 心跳检查的时候
        auth_type PASS  # 通过密码类型来检查
        auth_pass 1111  # 密码可以修改，2台机器的类型和密码必须是相同的
    }
    virtual_ipaddress { # 分配的vip地址(公网的ip)
        192.168.200.16 # 可以写域名，dns服务写一个A记录绑定即可
        192.168.200.17
        192.168.200.18
    }
}

• master修改完的配置

[root@httpd-61 keepalived]# cat keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance web-group {
    state MASTER  # 角色
    interface ens33 # 网卡名
    virtual_router_id 51
    priority 150 # 优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.200.201 # vip地址
    }
}

# 重启keepalived服务，就会获取到vip地址
[root@httpd-61 keepalived]# systemctl restart keepalived.service

# 就会发现vip地址配置在ens33上面了
# ip a显示所有的ip地址
[root@httpd-61 keepalived]# ip a | grep 192
    inet 192.168.200.61/24 brd 192.168.200.255 scope global noprefixroute ens33
    inet 192.168.200.201/32 scope global ens33

• 备用配置

[root@httpd-62 keepalived]# cat keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance web-group {
    state BACKUP  # 角色
    interface ens33  # 网卡名
    virtual_router_id 51
    priority 100  # 优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.200.201
    }
}

• 优先级高的获取了vip地址

4、测试一下(vip地址漂移)

• 停下master的keepalived服务

• bakcup就会获取到vip地址

[root@httpd-61 keepalived]# systemctl stop keepalived.service

[root@httpd-62 keepalived]# ip a | grep 192
    inet 192.168.200.62/24 brd 192.168.200.255 scope global noprefixroute ens33
    inet 192.168.200.201/32 scope global ens33

• 开启原master的keepalived服务，发现vip又获取到了

• 通过优先级来获取到的vip地址

[root@httpd-61 keepalived]# systemctl start keepalived.service
[root@httpd-61 keepalived]# ip a |grep 192
    inet 192.168.200.61/24 brd 192.168.200.255 scope global noprefixroute ens33
    inet 192.168.200.201/32 scope global ens33

5、发现访问不了vip地址，解决措施(要先做这个)

• 在新版本的中，要添加2个参数

  #vrrp_strict  # 默认禁止不能接收arp请求，所以访问不了vip地址，作用，接收arp协议
   vrrp_iptables  # master机器故障后，vip地址会释放，能够迁移到备用机器上 作用，允许vip漂移

# 就能访问vip地址

[root@httpd-61 keepalived]# ping 192.168.200.201
PING 192.168.200.201 (192.168.200.201) 56(84) bytes of data.
64 bytes from 192.168.200.201: icmp_seq=1 ttl=64 time=0.029 ms
64 bytes from 192.168.200.201: icmp_seq=2 ttl=64 time=0.058 ms

6、访问网站服务

• 在生成环境中，网页内容是一样的，这样才能保持高可用

[root@httpd-61 /]# curl 192.168.200.201
192.168.200.61
# 停止keepalived服务
[root@httpd-61 /]# systemctl stop keepalived.service
[root@httpd-61 /]# curl 192.168.200.201
192.168.200.62
[root@httpd-61 /]# systemctl start keepalived.service

# 重新启动后，vip地址获取到了
[root@httpd-61 /]# curl 192.168.200.201
192.168.200.61

7、认证流程和整个过程

• 正常运行的状态

  • master机器持有vip，并定义发送心跳包

  • backup机器，监听master机器心跳包，不持有vip

• 心跳包检查

  • 心跳包发送，master定期发送心跳包，包含认证类型和密码

  • 心跳包接收，验证其中的认证信息是否与自己的配置一样

• 认证的过程

  • Backup机器在一定时间内未收到心跳包，认为Master机器不可用

  • 认证信息验证，backup在尝试接管vip之前，Backup机器验证自己的认证信息，确认一致

  • 认证都通接管vip,切换为master

• 整个过程

  • 首先master发送自己的心跳包给backup，然后检测认证信息是否正确

  • 当master故障了，backup在一定时间内没有收到心跳包，就会自己校验自己的认证信息是否正确，从而获取到了vip地址，成为了master，然后发送心跳包给其他backup

  • 当之前的master恢复后，如果优先级大于backup的话，会重新获取到vip地址，成为master,之前的master会切换为backup

  • 发送给其他的backup

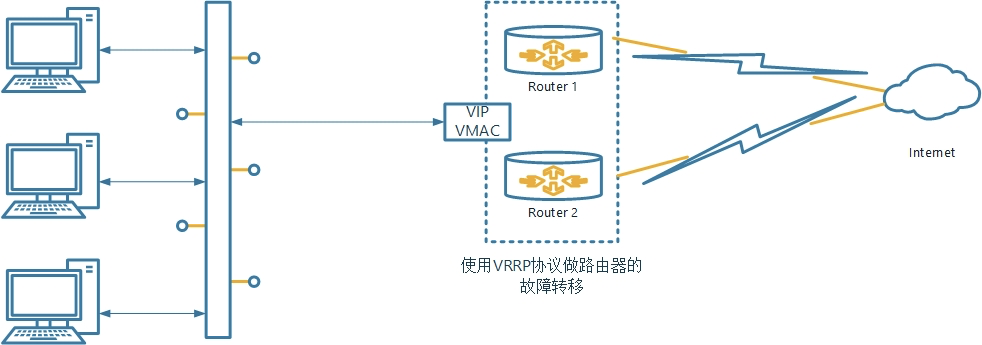

• VRRP的工作过程是这样的：

  • 虚拟路由器中的路由器根据优先级选举出Master，Master路由器通过发送免费ARP报文，将自己的虚拟MAC地址通告给与它连接的设备。

  • Master路由器周期性发送VRRP报文，以公布自己的配置信息（优先级等）和工作状态

  • 如果Master故障，虚拟路由器中的Backup路由器将根据优先级重新选举新的Master

  • 虚拟路由器状态切换时，Master路由器由一台设备切换会另外一台设备，新的Master路由器只是简单的发送一个携带虚拟MAC地址和虚拟IP的免费ARP报文，这样就可以更新其他设备中缓存的ARP信息

  • Backup路由器的优先级高于Master时，由Backup的工作方式（抢占式或者非抢占式）决定是否重新选举Master。

8、为什么访问vip地址会显示网页了

# vip地址一般是公网ip地址

# 访问vip地址到达了master机器上面后

# httpd就要处理这个请求了，因为httpd监听80或者443端口

# 但是httpd不知道这个请求是通过vip地址到达的master上面的

# vip地址绑定在master网络接口上面在

# master机器的ip用于内部通信

四、keepalived理论知识

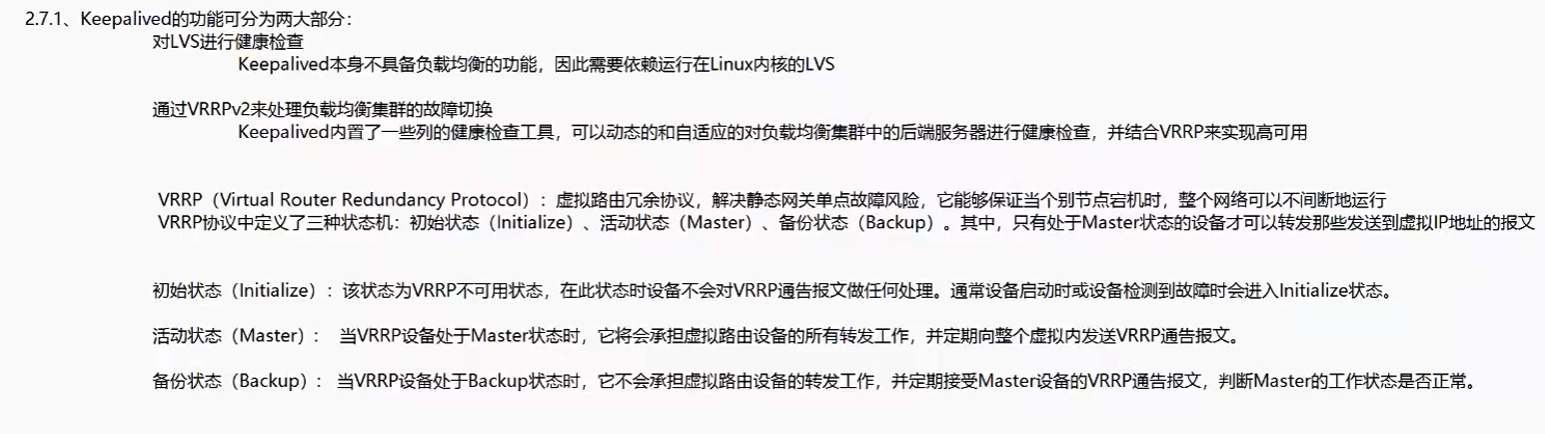

1、核心组件

• watchdog 用于进程监控

• checkers 对rs进行监看检查

• vrrp vip消息通告，通过这个协议处理负载均衡集群的故障切换

五、问题

• master上面的keepalived服务是开启的，但是网站服务停止了，backup上面都是正常的运行的，那么vip是否会漂移呢？

# 不会进行漂移，keepalvied服务不会检查对方的80端口是否存活的，只有keepalived服务停止了，心跳检查，vip地址才会漂移

# 那么解决方法就是

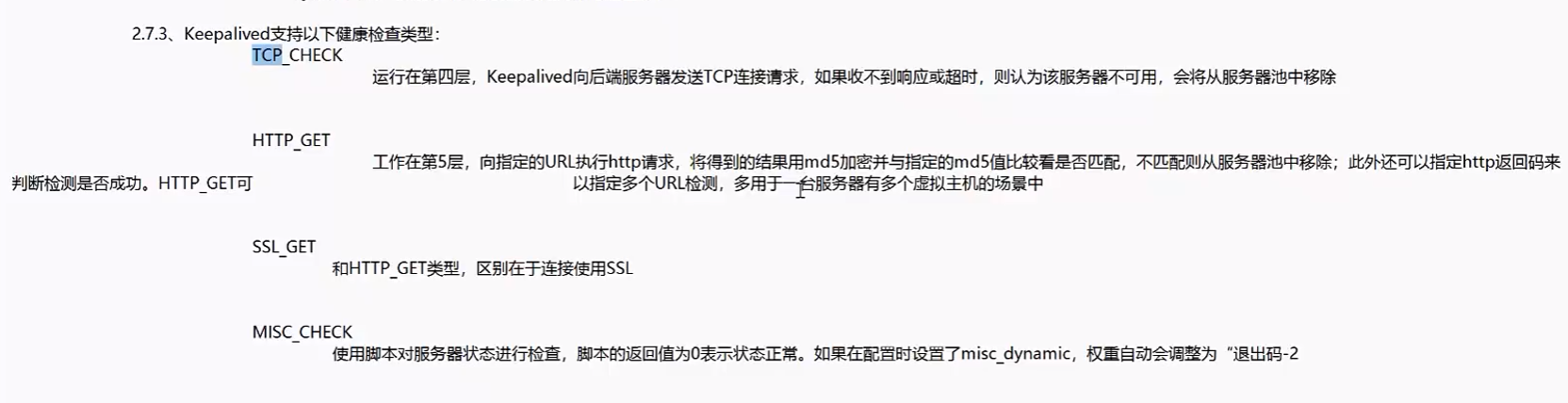

# keepalived健康检查，监测本机的网站服务是否正常，或者其他的服务

# 监测到本机的网址服务停掉了，那么就把master上面的keepalvied停掉，vip地址就会转换了
