BBC micro:bit引脚介绍

另外两个大引脚（3V和GND）是非常不同的！

注意

标记为3V和GND的引脚与电路板的电源相关，千万不要连接在一起。

电源输入：如果BBC micro：bit由USB或电池供电，则可以使用3V引脚作为电源输出来为外设供电。

3V：3伏电源输出或电源输入。（1）电源输出：如果BBC micro：bit由USB或电池供电，则可以使用3V引脚作为电源输出来为外设供电; （2）电源输入：如果BBC micro：bit没有被USB或电池供电，则可以使用3V引脚作为电源输入来为BBC micro：bit供电

GND：接地以完成电路（使用3V引脚时需要）

如果用一只手握住“GND”针脚，则可以通过编程BBC microbit来检测自己是否用另一只手触摸了0,1或2个引脚，为您提供了三个更多按钮供您进行试验（您只是用身体来完成电路）。

小引脚

有20个小引脚从3-22顺序编号（这些引脚没有标记在BBC micro：bit上，但是，他们在上面的图片标记）。

与专门用于外部连接的三个大引脚不同，一些小引脚与BBC micro：bit板上的其他组件共享。例如，引脚3与BBC micro：bit屏幕上的一些LED共享，所以如果使用屏幕滚动消息，则不能使用此引脚。

引脚3：GPIO与LED屏幕的LED Col 1共用; 当LED屏幕关闭时，可用于ADC和数字I / O。

引脚4：GPIO与LED屏幕的LED Col 2共享; 当LED屏幕关闭时，可用于ADC和数字I / O。

引脚5：GPIO与按钮A共享。这可以让您触发或检测按钮“A”在外部点击。该引脚有一个上拉电阻，这意味着默认情况下它的电压为3V。要用外部按钮替换BBC micro：位上的按钮A，将外部按钮的一端连接到引脚5，将另一端连接到GND。当按下按钮时，引脚5上的电压被拉低到0，这会产生按钮单击事件。

引脚6：GPIO与LED屏幕的LED Col 9共享; 可以在LED屏幕关闭时用于数字I / O。

引脚7：GPIO与LED屏的LED Col 8共享; 可以在LED屏幕关闭时用于数字I / O。

引脚8：专用GPIO，用于发送和检测数字信号。

引脚9：GPIO与LED屏幕的LED Col 7共享; 可以在LED屏幕关闭时用于数字I / O。

引脚10：GPIO与LED屏幕的LED Col 3共享; 当LED屏幕关闭时，可用于ADC和数字I / O。

引脚11：与按钮B共享的GPIO。这可以让您触发或检测按钮“B”在外部点击。

引脚12：专用GPIO，用于发送和检测数字信号。

引脚13：传统上用于3线串行外设接口（SPI）总线的串行时钟（SCK）信号的GPIO。

引脚14：通常用于SPI总线的主入从出（MISO）信号的GPIO。

引脚15：通常用于SPI总线的主输出从入（MOSI）信号的GPIO。

引脚16：专用GPIO（通常也用于SPI芯片选择功能）。

引脚17和18：这些引脚连接到3V电源，就像大“3V”焊盘。

引脚19和20：实现I2C总线通信协议的时钟信号（SCL）和数据线（SDA）。通过I2C，几个设备可以连接在同一个总线上，并可以向CPU发送消息或从CPU读取消息。在内部，加速度计和指南针连接到i2c。

引脚21和22：这些引脚连接到GND引脚，不起其他作用

Micro:bit引出的引脚中，其引脚功能分类如下表所示：

引脚功能	引脚名
GPIO	P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20
ADC/DAC	P0，P1，P2，P3，P4，P10
IIC	P19(SCL)，P20(SDA)
SPI	P13(SCK)，P14(MISO)，P15(MOSI)
PWM	P0，P1，P2，P3，P4，P10
已占用	P3(LED Col1)，P4(LED Col2)，P5(BUTTON A)，P6(LED Col9)，P7(LED Col8)，P9(LED Col7)，P10(LED Col3)，P11(Button B)

GPIO
在Micro:bit中，P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20口可配置为输入与输出，当配置为输出的时候，可输出高低电平，当配置为输入的时候，可读取引脚输入电平，示例如下：

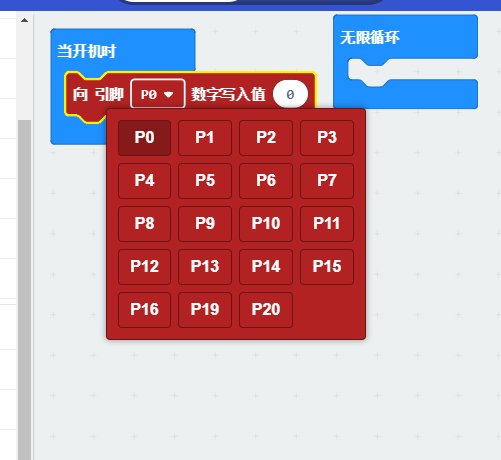

输出示例，对相应的引脚输出高低电平:" 0 " " 1 "。

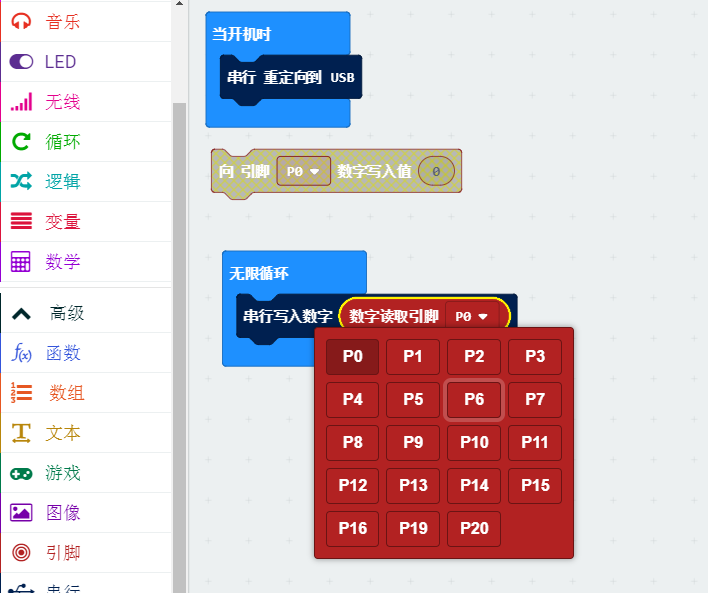

输入示例，读取引脚的电平状态(数字信号引脚也只能读出:" 0 " " 1 ")。

• ADC与DAC
  在Micro:bit中，提供了ADC与DAC相关方法，下面将进行演示：

  DAC示例，模拟输出电压，参数为0-1023：

  仅有引脚P0，P1，P2，P3，P4，P10能够进行模拟输出。输出电压值(Volt)为，假设写入的值为Value：

                              Volt = 3.3 * （Value/1024）

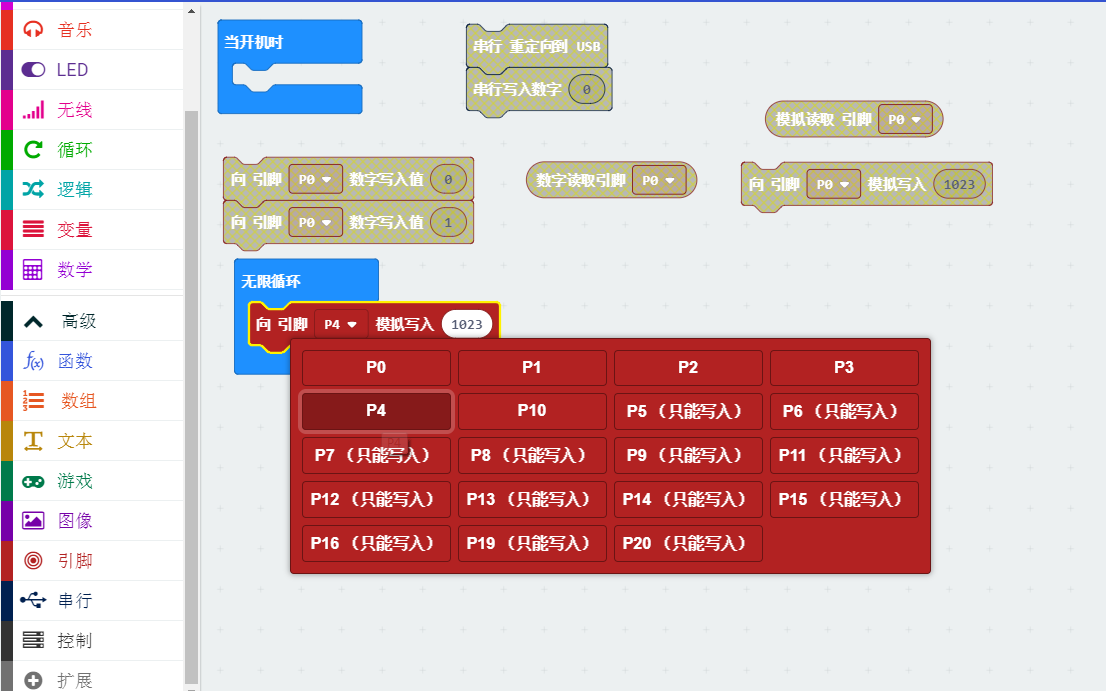

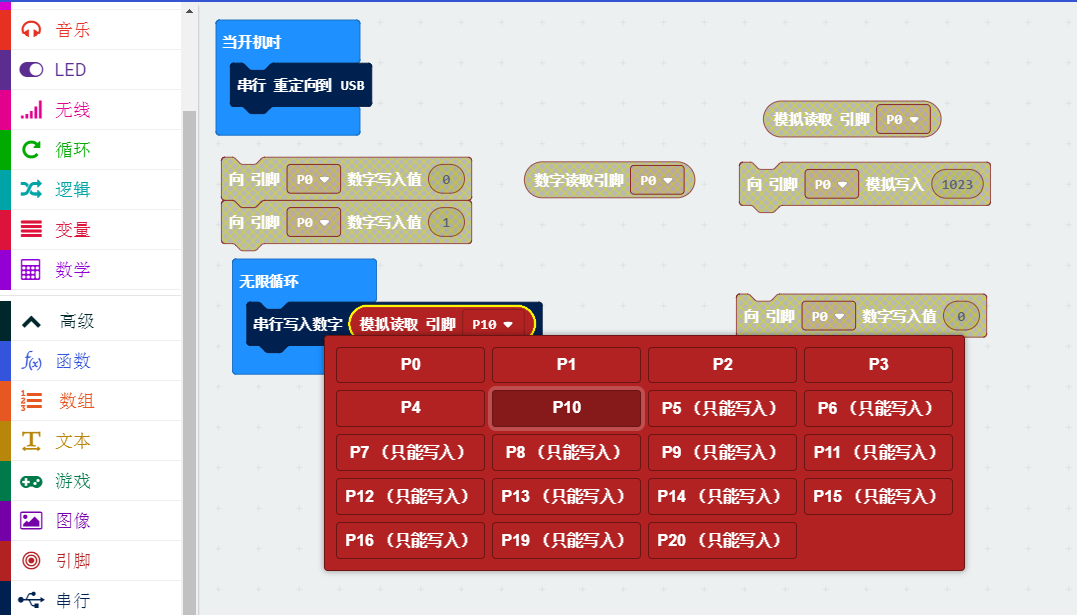

  ADC示例,模拟读取引脚输入电压，并返回0-1023:

  并且，从图中可看出，仅有引脚P0，P1，P2，P3，P4，P10能够模拟读取电压，读取电压值(Volt)计算方法为，假设返回值为Value：

                                  Volt = 3.3 * (Value/1024)


• IIC与SPI

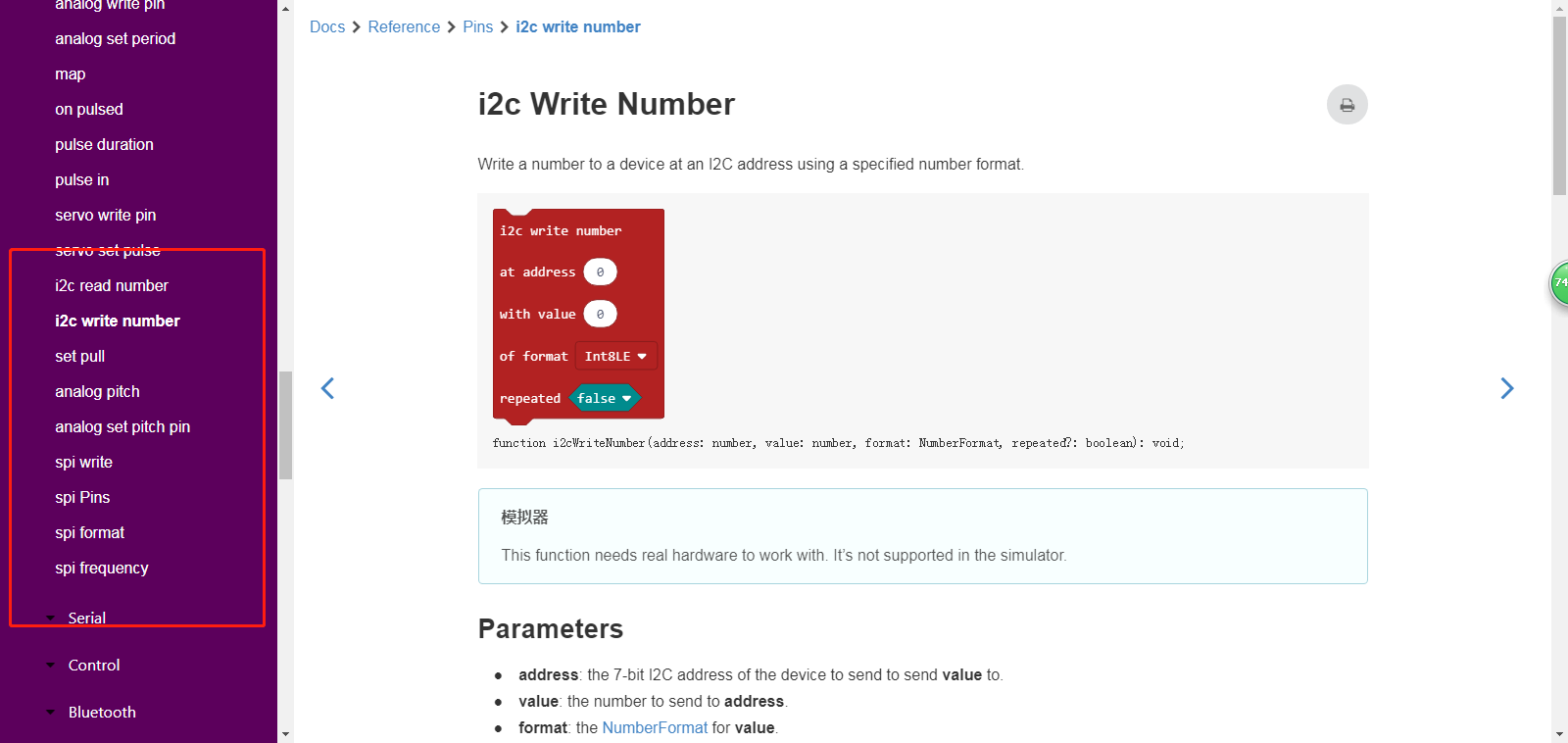

  i2c Read Number
  i2c Write Number

  在Micro:bit中，提供了IIC与SPI等接口，可以很方便地与外围设备进行通信。

  其中，IIC接口为P19，P20引脚，P19可配置成I2C的时钟线，P20可配置为I2C的数据线；SPI接口为P13，P14，P15引脚，P13可配置成SCK，P14可配置成MISO，P15可配置成MOSI。

  可直接连接相关引脚即可，相关使用已封装在软件包中。

• PWM

在Micro:bit中，通过相关引脚，可直接输出PWM。

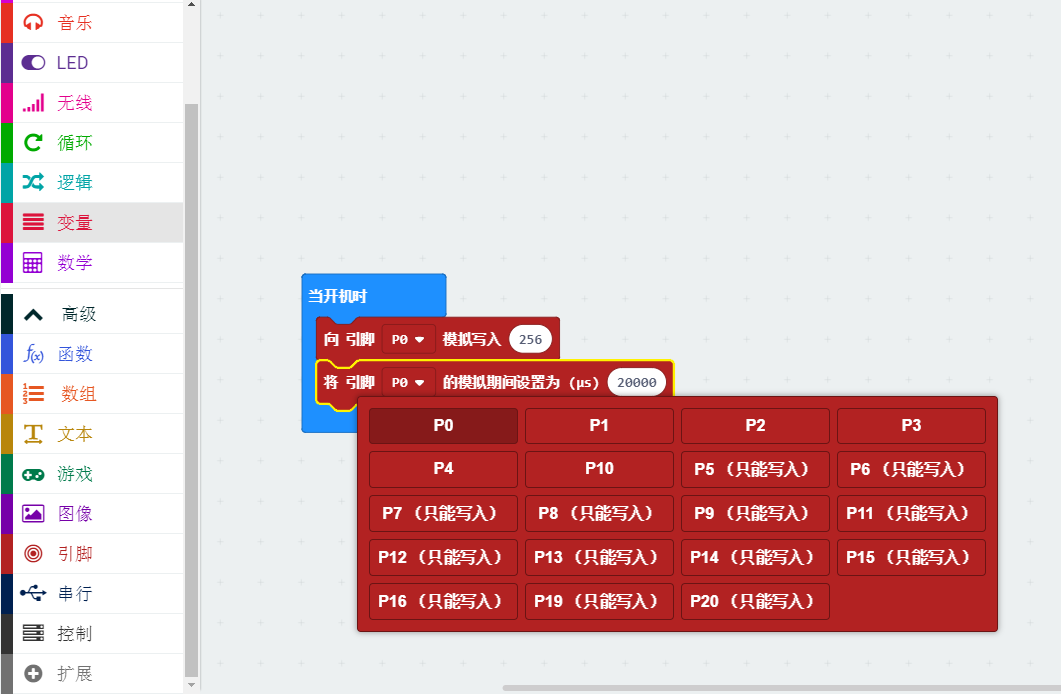

PWM输出示例如下图所示：

由该示例可知，仅P0，P1，P2，P3，P4，P10支持PWM输出，并且，在该示例中：向引脚P0模拟写入256表示从P0输出PWM，脉宽为(256/1024)*周期。将引脚P0的模拟期间设置为(us)表示设置PWM的周期。

连接到小引脚

建议采集边缘连接器以连接到小引脚，例如Kitronik的边缘连接器。
