RTD2166功能概述

RTD2166是一款DisplayPort端口到VGA转换器,成本较高,Capstone于2019年推出CS5212,直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框,还可省按20颗外围小料,成本更优化,目前已被大量知名客户采用。

CS5212结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心,适用于多个细分市场和显示器应用程序,如笔记本电脑、主板、台式机、适配器、转换器和转接器。

CS5212主要特性

  • 2-lane通道VESA DisplayPort v1.1兼容接收机
  • VGA输出接口,DAC速度高达210MHz,8位
  • 最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x1440x60(RB,缩小消隐),或2048x152x60(RB,缩小消隐),24位色深,2048x1536x60(RB,缩小消隐),18位色深。
  • 内置振荡器,不需要外部晶体
  • 嵌入式线性压降调节器(LDO)
  • 嵌入式微控制器
  • 嵌入式EDID(如果终端设备没有,CS5212将响应EDID)
  • 嵌入式V-sync/H-sync 5V缓冲器
  • 使用内部预吹ROM支持EEPROM自定义模式
  • 内部电源复位(POR)
  • QFN32 4x4封装

DisplayPort数字输入

  • 支持2通道数字输入,最高速度为RBR(1.62-Gbps)/HBR(2.7-Gbps)
  • 符合VESA DisplayPort v1.1
  • 内置高性能自适应均衡器
  • 支持1-MHz AUX channel
  • 支持HPD

VGA输出接口

  • z三重8位DAC(数模转换器),时钟高达210 MHz
  • 支持高达1920x1200x60、1920x1440x60(缩小消隐)、2048x152x60(缩小消隐)和2048x1536x60(缩小消隐)
  • 嵌入式V-sync/H-sync 5V缓冲器
  • 用于VGA连接器引脚的HBM 4-KV
  • VESA VSIS v1r2兼容

内置MCU控制器

  • 业标准8051芯
  • 支持I2C主从,最高支持400kHz。

电力与技术

  • 3.3V电源
  • V-sync/H-sync 5V缓冲器的5V选项
  • 超低待机功率<100uW
  • 所有引脚的HBM 8-KV

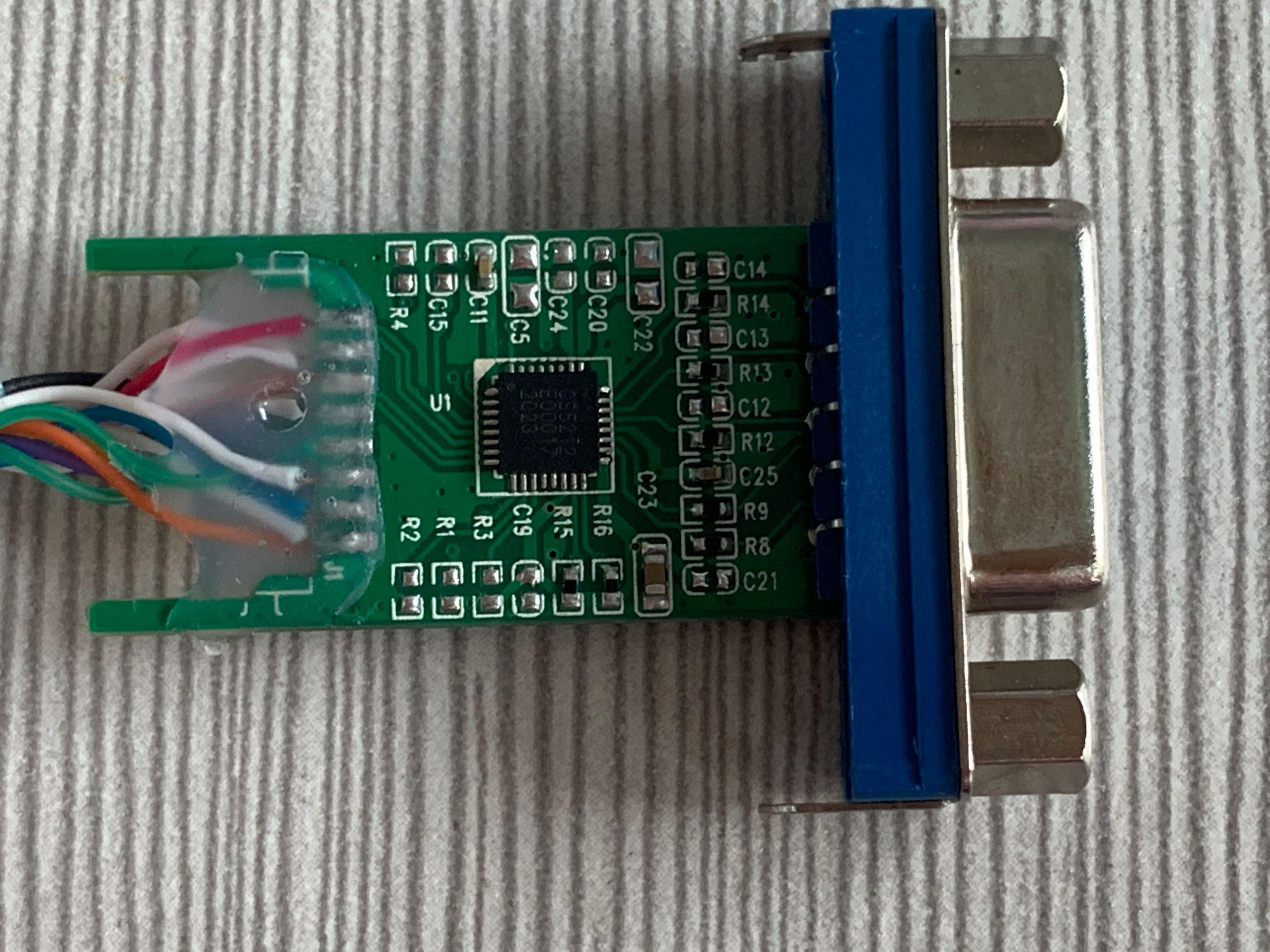

使用CS5212直接Pin to pin贴在RTD2166小板上,可省多达16颗外围元器件NC不用贴。如下图:

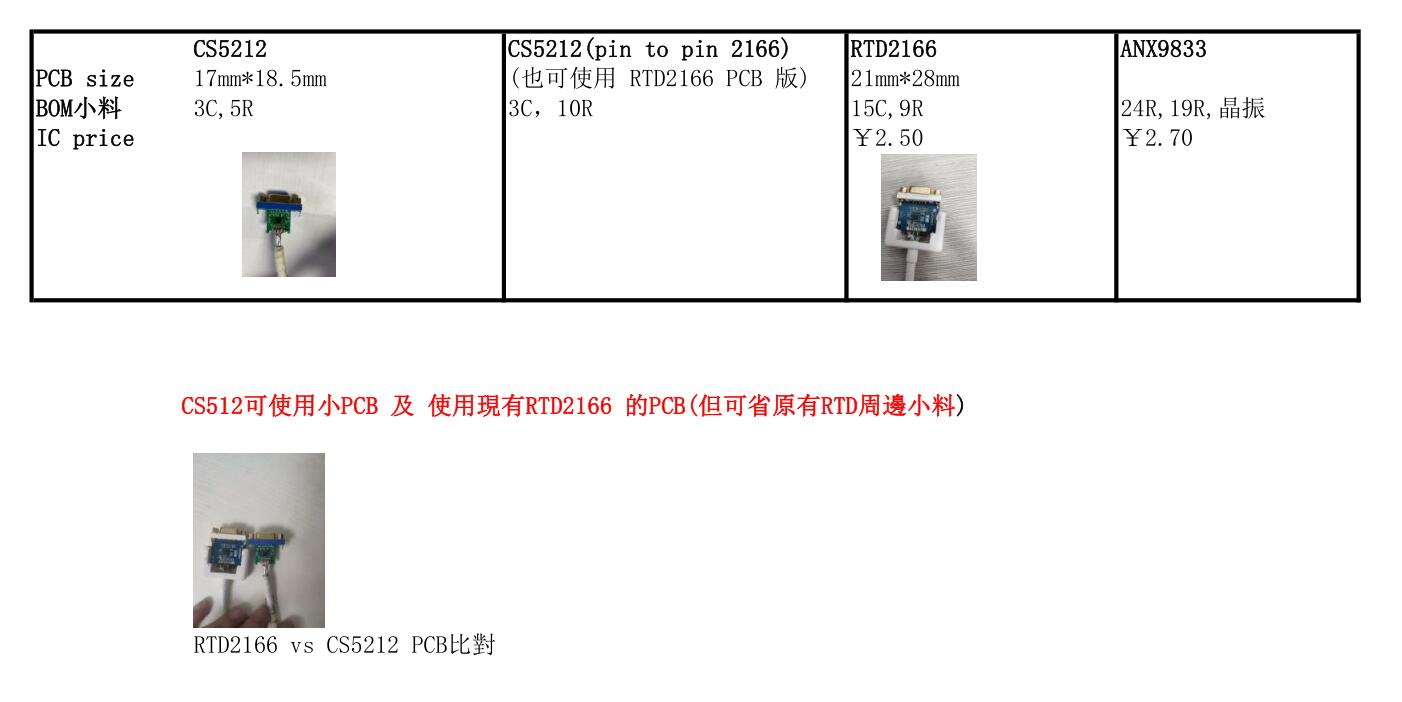

RTD2166与CS5212AN比较表:

替代RTD2166小板设计电路原理题如下所示:
