将优狐智能插座接入 Domoticz

前言

前几天在某淘宝优惠中看到一个 WiFi 智能插座卖 29 块包邮，心想要是里面是 ESP8266 模块说不定可以刷上固件玩玩，就买了俩回来，记下折腾过程。

拆解

WiFi 智能插座的淘宝介绍页

开拆，果然是 ESP8266 模块，具体型号是 ESP-WROOM-02，看起来整个控制包括按键、驱动继电器，LED 等都是由 ESP8266 完成

测出引脚，左右两颗 LED 是蓝灯和红灯

再量出其他用到的引脚

按钮 → GPIO4(D2)
继电器 → GPIO5(D1)
蓝灯 → GPIO0(D3)
红灯 → GPIO14(D5)

刷 ESPEasy 固件和配置

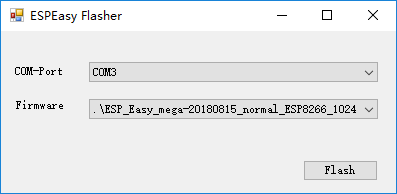

在官网下载 release 固件，用串口连接到此板，用镊子将上图中的 GPIO0 短接到地之后上电，然后打开 FlashESP8266.exe，选择固件烧写

烧写成功后重新上电，连接到 ESP_Easy_0 的 WiFi，密码为 configesp，连接成功后浏览器会自动跳转到配置页面，或者手动在浏览器打开 192.168.4.1，在配置页面中重新配置连接到路由器，记下显示的 IP
打开记下的 IP，看到下图

Bingo！接下来是配置一下基础设置，Config 中设置 Unit Name 和 Unit Number，比如设置为 Switch 和 1，然后 Submit
Tools → Advanced 中勾选 Rules，勾选 MQTT usage unit name as ClientId，勾选 Use NTP，NTP Hostname 填 ntp1.aliyun.com，然后下方的 Timezone Offset 填 480，即 60 分钟 * 8，才能对上北京时间

然后让插座连接到树莓派上的MQTT 服务器，Controllers 修改第一项，配置完成后 Submit

EMQ 控制台可看到 Switch_1 已连接

接着让插座原本的功能恢复正常，包括 LED 显示和按键控制继电器
根据上面量出来的 GPIO，在 Hardware 中配置 GPIO 功能

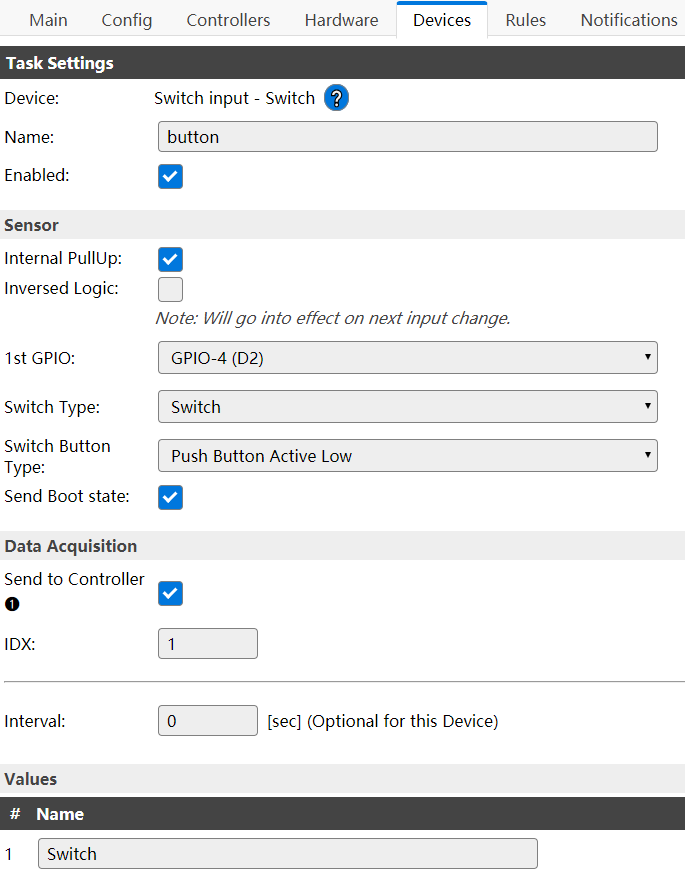

然后在 Devices 中添加按钮触发，Switch Button Type 选 Push Button Active Low，按钮按下时变为低电平才触发，IDX 不能重复，这个是 Domoticz 中区分设备的序号

在 Rules 中添加规则，大概意思是 button 按下时，会修改 Devices 中 Values 的值，0 和 1 为关闭/开启 LED 和继电器

On button#Switch=0 do
  gpio,5,0
  gpio,14,1
endon

On button#Switch=1 do
  gpio,5,1
  gpio,14,0
endon

按动按钮，已经可以控制继电器了，而且开关状态也会同步到 Domoticz

最后

下一篇文章将介绍 Domoticz 中绑定该插座的流程
