DirectX11笔记(七)--Direct3D渲染3--INDICES AND INDEX BUFFERS

原文:DirectX11笔记(七)--Direct3D渲染3--INDICES AND INDEX BUFFERS

版权声明：本文为博主原创文章，未经博主允许不得转载。 https://blog.csdn.net/u010333737/article/details/78682415

• 创建 index buffer
• 绑定 index buffer
• 用 index buffer 渲染顶点

---

创建 index buffer

  和顶点一样, 索引也需要被GPU读取处理, 他也存放在一个专门的结构中, 这个结构就是 index buffer. index buffer 与 vertex buffer 很相似, 只有存储的数据不同, 创建 index buffer 的过程也和创建 vertex buffer 接近.

  接下来直接给出代码, 有问题的部分可以去前文 Direct3D渲染2–VERTEX BUFFER 寻找说明.

UINT indices[24] = {
    0, 1, 2, // Triangle 0
    0, 2, 3, // Triangle 1
    0, 3, 4, // Triangle 2
    0, 4, 5, // Triangle 3
    0, 5, 6, // Triangle 4
    0, 6, 7, // Triangle 5
    0, 7, 8, // Triangle 6
    0, 8, 1 // Triangle 7
};
// Describe the index buffer we are going to create.
// Observe the D3D11_BIND_INDEX_BUFFER bind flag
D3D11_BUFFER_DESC ibd;
ibd.Usage = D3D11_USAGE_IMMUTABLE;
ibd.ByteWidth = sizeof(UINT) * 24;
ibd.BindFlags =  D3D11_BIND_INDEX_BUFFER ;
ibd.CPUAccessFlags = 0;
ibd.MiscFlags = 0;
ibd.StructureByteStride = 0;

// Specify the data to iInitDatathe index buffer.
D3D11_SUBRESOURCE_DATA iInitData;
iInitData.pSysMem = indices;

// Create the index buffer.
ID3D11Buffer* mIB;
HR(md3dDevice->CreateBuffer(&ibd, &iInitData, &mIB));

---

绑定 index buffer

  与 vertex buffer 相同, 我需要绑定之后才能使用 index buffer.

// Bind index buffer to pipeline.
md3dImmediateContext->IASetIndexBuffer(mIB, DXGI_FORMAT_R32_UINT, 0);

  IASetIndexBuffer 的第二个参数来表示索引的数据类型, 我们使用32位无符号整型来表示索引, 所以是 DXGI_FORMAT_R32_UINT, 在 index buffer 中只有 DXGI_FORMAT_R32_UINT 和 DXGI_FORMAT_R16_UINT 是被接受的参数, 使用时需要注意要与 D3D11_BUFFER_DESC::ByteWidth 的值对应. 第三个参数表示偏移, 指明第一个索引的位置.

---

用 index buffer 渲染顶点

  在讲解 vertex buffer 的时候我们使用 ID3D11DeviceContext::Draw 方法来渲染顶点, 但是如果想要用 index buffer 来渲染顶点, 我们需要使用 ID3D11DeviceContext::DrawIndexed 方法来渲染.

void ID3D11DeviceContext::DrawIndexed(
    UINT IndexCount,
    UINT StartIndexLocation,
    INT BaseVertexLocation);

1. IndexCount: 在这次 drawcall 中需要使用的顶点的数量, 他不必是 index buffer 中的所有顶点.
2. StartIndexLocation: 这次 drawcall 中要渲染的第一个顶点的索引的位置.
3. BaseVertexLocation: 这个数值在利用索引查找顶点之前会与索引值相加, 相当于一个整体的偏移.

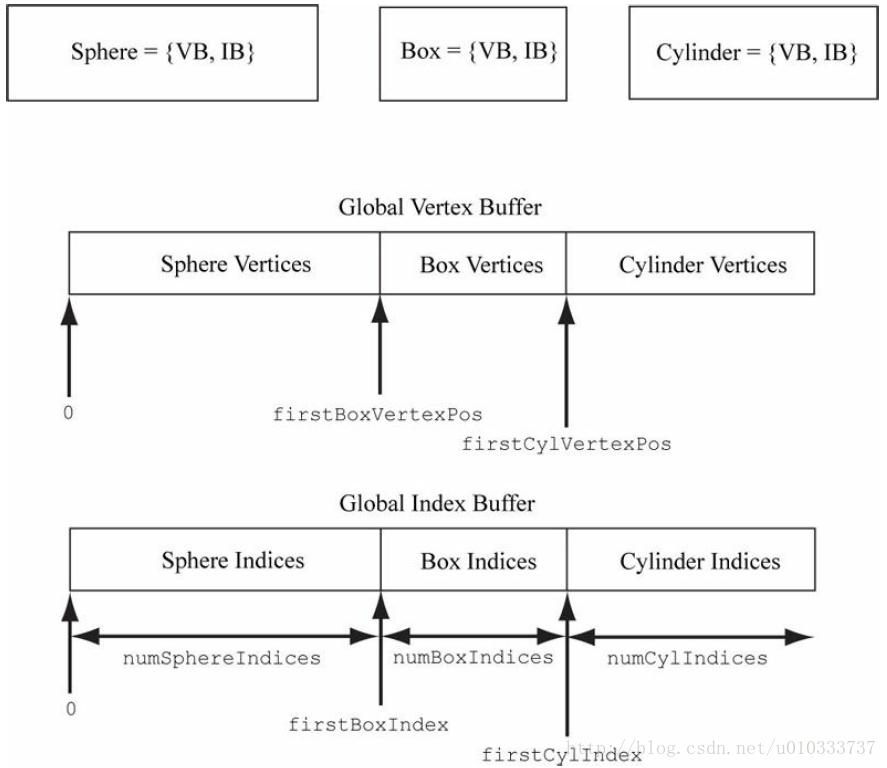

  考虑上图中情况, 我们首先由三组不同的 VB 和 IB, 分别表示 sphere, box 和 cylinder. 现在我们把三个 VB 整合到同一个 VB 中, 对 IB 也做相同的操作. 这样原先的索引就不正确了, 为了纠正这种合并 buffer 导致的错误, DrawIndexed 的后两个参数就有了用武之地, 有了这两个参数就可以修正合并导致的偏移 ( 关于合并 buffer, 有一些 API 在切换 VB 和 IB 的时候会有一些开销, 虽然这不一定会成为性能瓶颈, 但是在合并很容易的时候, 这总是值得的 ).

  渲染这三个几何体的方法就是这样:

md3dImmediateContext->DrawIndexed(numSphereIndices, 0, 0);
md3dImmediateContext->DrawIndexed(numBoxIndices, firstBoxIndex, firstBoxVertexPos);
md3dImmediateContext->DrawIndexed(numCylIndices, firstCylIndex, firstCylVertexPos);
