ensp 链路聚合

链路聚合（Link Aggregation）

  指将多个物理端口汇聚在一起，形成一个逻辑端口，以实现出/入流量吞吐量在各成员端口的负荷分担，链路聚合在增加链路带宽、实现链路传输弹性和工程冗余等方面是一项很重要的技术。

链路聚合的基本原理

  从 PC1 发送帧到 PC2，这些帧会到聚合接口的帧分发器，由聚合的所有物理接口发送，从而实现流量的负载均衡（由于帧长度不同，会导致帧的乱序）。

  为了解决乱序问题让同一个帧（是否为同一个帧由负载分担模式决定）走同一条物理链路（这样就不是绝对的负载均衡了）。

链路聚合的模式

1、手动模式（Manual Mode）

  管理员在一台设备创建出Eth-Trunk，根据自己的需求添加端口，在对端设备执行相应操作。手动模式配置的Eth-Trunk，设备之间不会因建立Eth-Trunk而交互信息，只会按照管理员的配置执行链路捆绑。

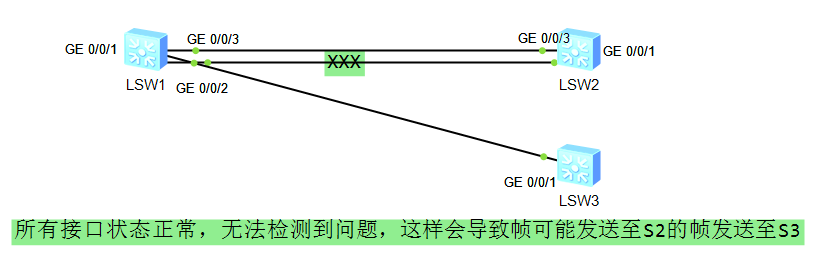

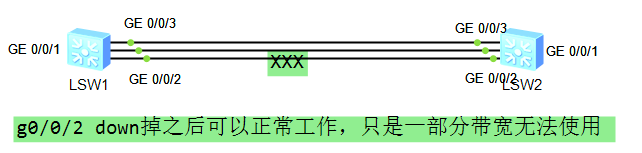

  手动模式建立Eth-Trunk缺乏灵活性，只能通过物理状态判断接口是否正常工作，不能发现错误配置和链接。

2、LACP模式(Link Aggregation Control Protocol，LACP Mode)

  LACP模式是采用LACP协议的一种链路聚合模式。设备间通过链路聚合控制协议数据单元（Link Aggregation Control Protocol Data Unit，LACPDU）进行交互，通过协议协商确保是同一台设备，同一个聚合接口的成员。

  LACP模式可以确保手动模式的第二张图的正常运行。

负载分担模式

  常见的负载分担模式：源IP地址、目标IP地址、源MAC地址、目标MAC地址、源目IP地址、源目MAC地址。

  可以配置不同模式将数据流分担到不同的成员接口上。

链路聚合配置

interface Eth-Trunk 1  // 创建Eth-Trunk接口，编号为1
mode manual load-balance       // 配置链路聚合模式为手动模式 注：先选择模式后添加端口，否则无法改变模式
load-balance src-dst-ip  // 负载分担模式选择源目IP
port link-type trunk     // Eth-Trunk配置trunk口
port trunk allow-pass vlan all    // 允许通过所有vlan
trunkport GigabitEthernet 0/0/1   // 把接口添加到Eth-Trunk，也可以在接口视图使用eth-trunk 1 添加
// 物理接口有配置无法添加到Eth-Trunk接口，使用：
clear configuration interface GigabitEthernet 0/0/1 // 清除接口配置
// 对端设备使用相应配置
display eth-trunk 1      // 查看Eth-Trunk接口配置

注；根据实际情况配置，上面只是模板。
