当我们进行综合和I/O布局后会发生什么QwQ

基于的平台是Vivado 2018.2

本文主要以一个简单的半加器加器（组合逻辑为例）学习vivado的综合，I/O配置的一些内容。

本人小白，记一些自己的理解。

任务：

1. 分析Log文件。
2. 布局I/O管脚
3. 分析两个视图
4. 分析约束.xdc文件

首先介绍半加器：

链接地址：http://www.elecfans.com/dianzichangshi/20170816539743.html

我们尽关注半加器的逻辑结构：

假设输入端子为A，B

输出端子为S

进位端子为C

则我们有 S = A xor B；C = A & B;

那么我们去写我们的verilog代码（vivado的使用会再今后进行简单说明。我们假设已经会了怎么新建工程。）

半加器代码如下：

module half_add(

input A,

input B,

output S,

output C

);

assign S = A ^ B;

assign C = A & B;

endmodule

我们按照这张真值表编写testbench文件：

`timescale 1ns / 1ps

module half_sim();

reg data_1;

reg data_2;

wire S;

wire C;

half_add test(

.A(data_1),

.B(data_2),

.S(S),

.C(C)

);

initial begin

#200;

data_1 = 1'b0;

data_2 = 1'b0;

#200;

data_1 = 1'b0;

data_2 = 1'b1;

#200;

data_1 = 1'b1;

data_2 = 1'b0;

#200;

data_1 = 1'b1;

data_2 = 1'b1;

#200;

$finish;

end

endmodule

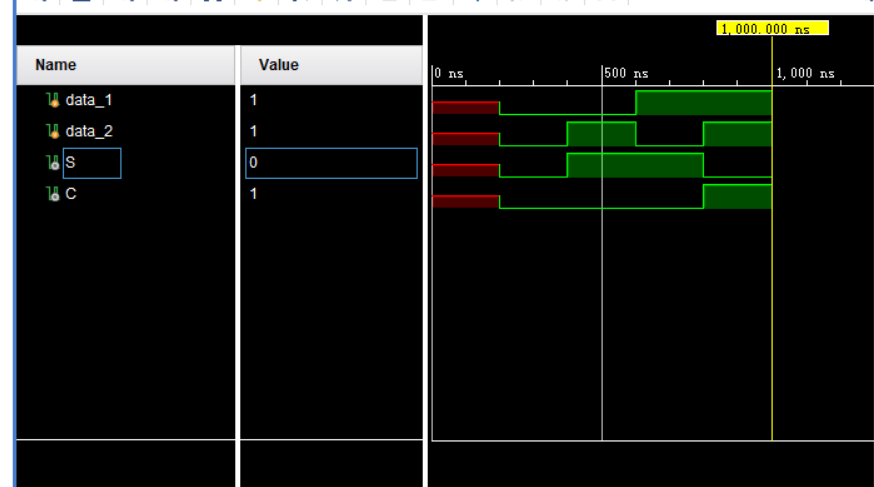

运行仿真结果如下：

显然这和我们的真值表是对应的。

以上部分属于基本操作，下面我们正式进入我们的任务：

1. 分析综合后的Log文件：
   1. 首先我们run synthesis
   2.

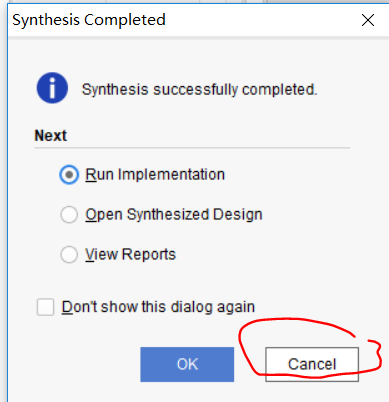

   3. 综合结束后我们取消，先不进行下一步实现。
   4.

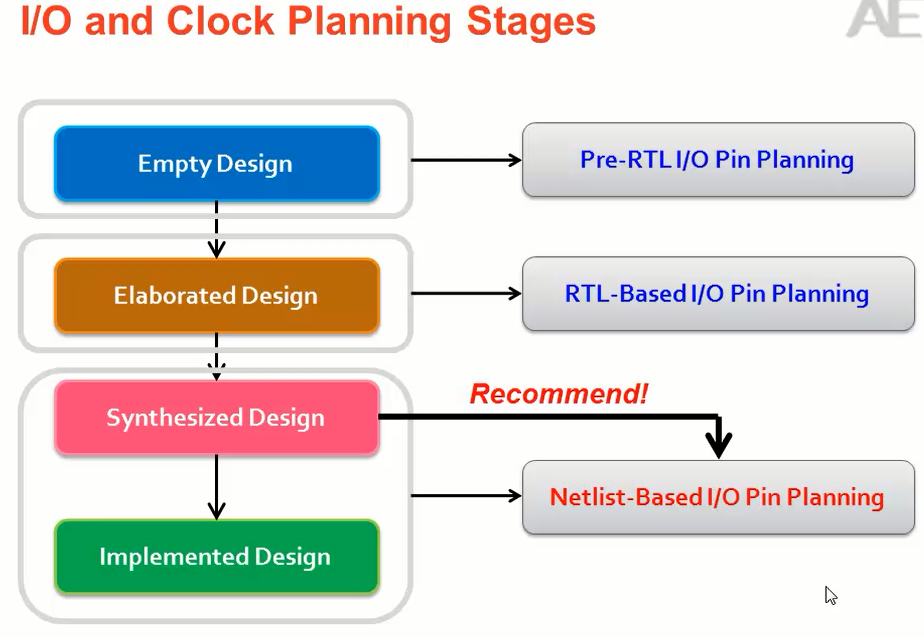

   5. Xilinx官方推荐我们在综合后，实现前进行IO布置和时钟约束。
   6.

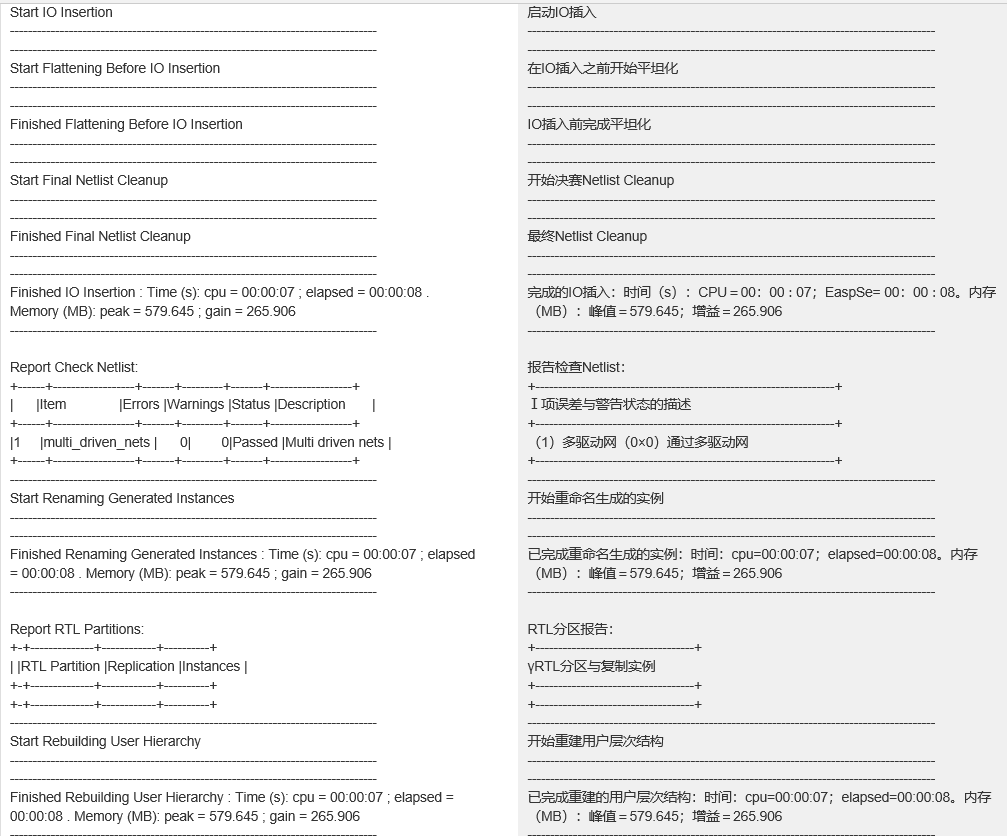

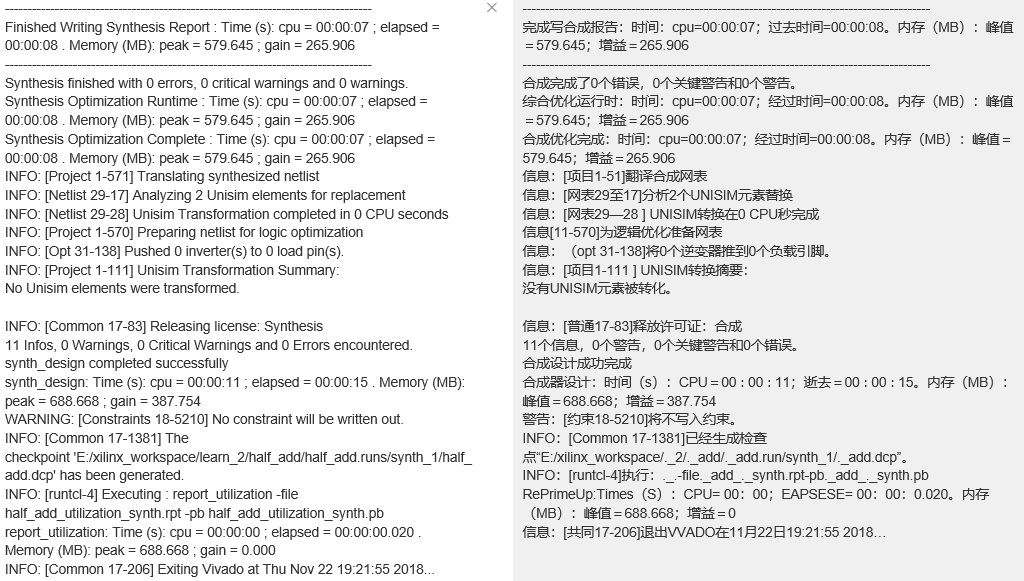

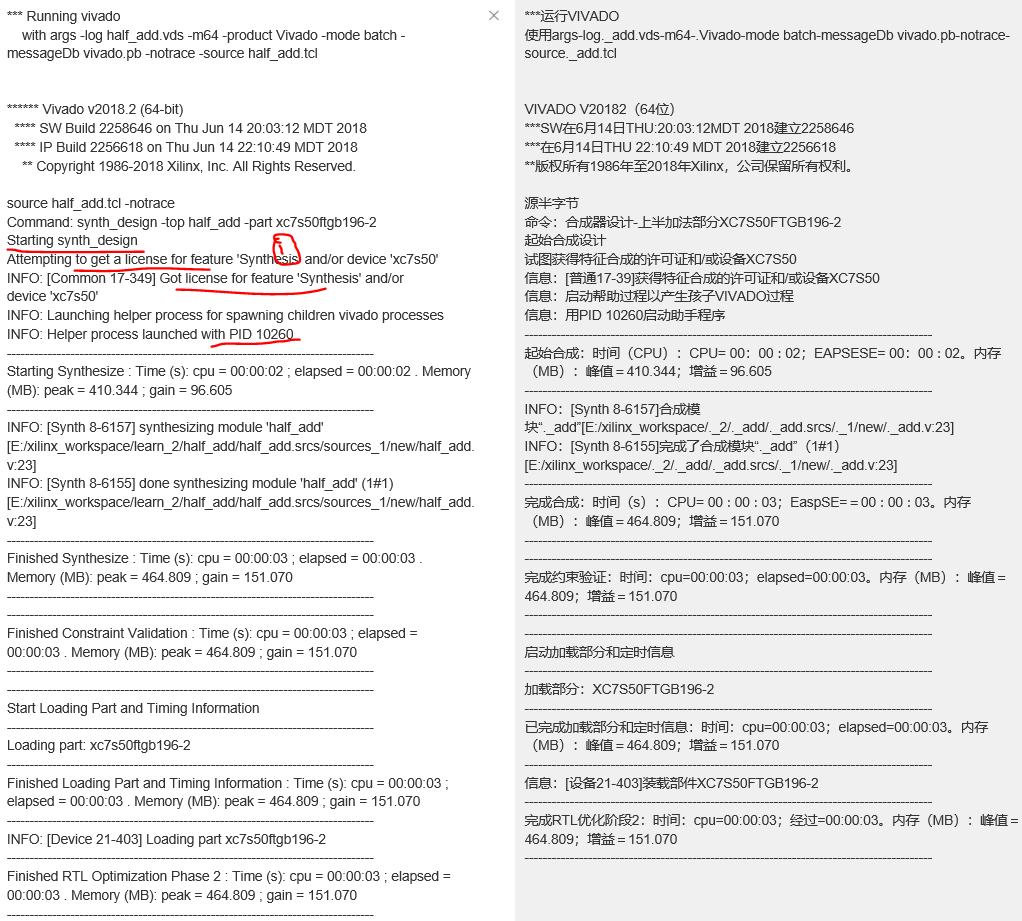

   7. 下面我们来看生成的Log文件都写了些什么。
   8.
   9.
   10. 我们在① 的位置看到了我们的license文件的使用，当我们需要实现综合操作时，首先软件会检查我们是否获取了license。
   11.
       1. 从②我们可以看到，此时我们还没有添加约束文件（先不要管约束文件是干嘛的，这个约束文件就是.xdc文件）

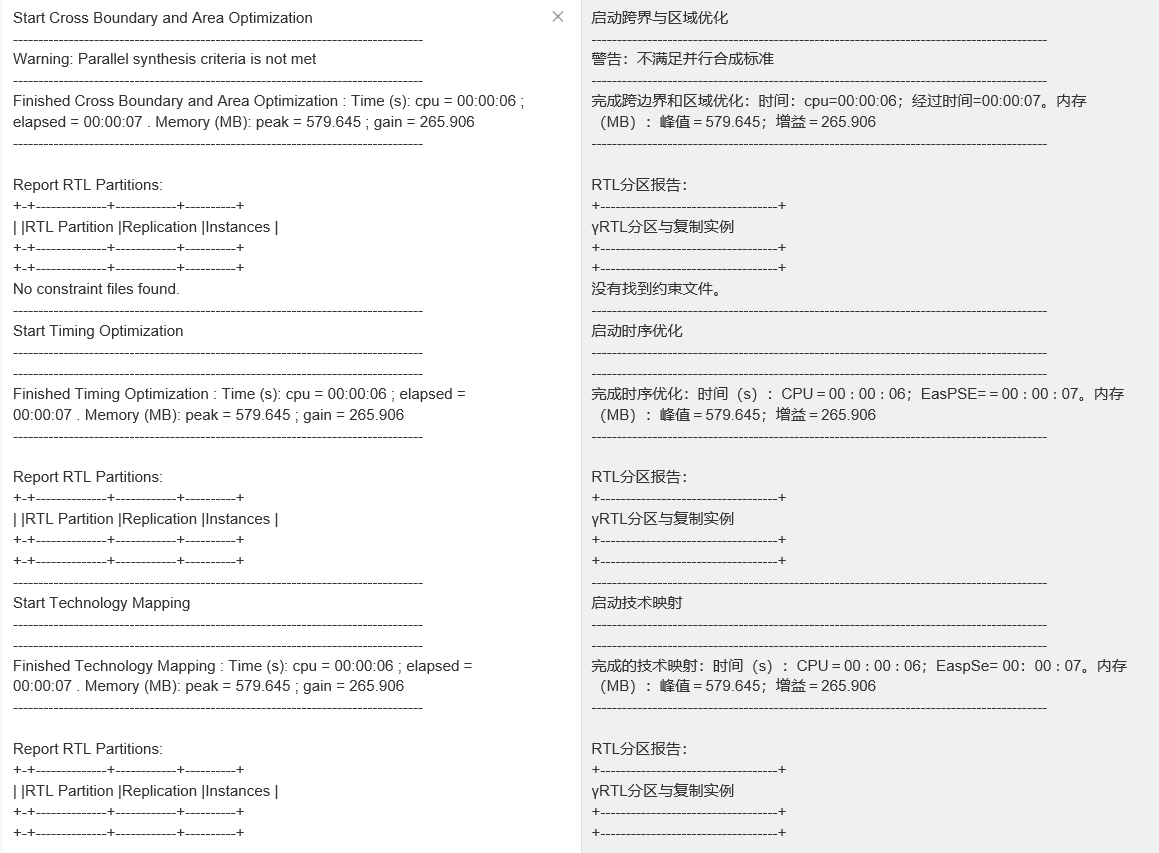

1. 1. 1. 从3可以看到，我们的是两输入，一个异或逻辑。
      2. 从3.1看到我们有（的DSP和BRAM资源的个数），这个并不是我们使用的个数。
         1. Block RAM是PL部分的存储器阵列，为了与DRAM（分布式RAM）区分开，所以叫块RAM。ZYNQ的每一个BRAM 36KB，7020的BRAM有140个（4.9M），7030有265个（9.3M），7045有545个（19.2M）。每一个BRAM都有两个共享数据的独立端口，当然是可以配置的，可用于片内数据缓存、FIFO缓冲。
         2. 原文：https://blog.csdn.net/u014485485/article/details/78882027
         3. 常见资源介绍
         4. ：http://www.elecfans.com/dianzichangshi/20170517517040.html
   2.
   3.
   4.
      1. 从④我们可以看到，该模块使用了2个LUT，2个输入缓冲区（Input-Buff）A一个，B一个，和两个输出缓冲区（Output-Buff）S一个，C一个。

1. 1. 1. 从5我们看到未使用black box。
      2. 通俗点讲输入LUT实现表达式X。就是推测EEPROM中的值，你可以画出X的对应真值表，应该不难。如图所示：
      3.
      4. 如果A=1，B=1，C=0，D=0那么X=1，以此类推，A,B,C,D控制门控开关，让其选通相应的函数值到X端。
      5. https://www.cnblogs.com/Dinging006/p/9512506.html
   2.

以上就完成了任务一的分析。

1. 我们开始布局I/O
   1. 对I/O进行简单说明
   2.
      1. MRCC/SRCC：时钟
      2. User I/O：同样IO
      3. 被占用的 User I/O
      4. 电源（红色）：VCCINT VCCBRAM VCCAUX VCCAUX_IO
      5. Config（与做配置相关的管脚）

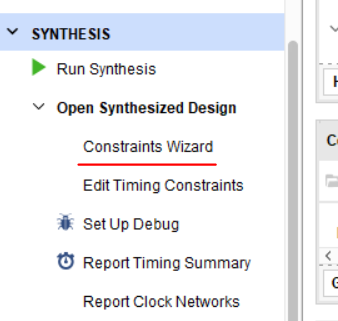

   3. 我们进入约束界面（点击红色线）
   4.
   5. 会提示我们没有约束文件，是否要创建约束文件，我们取消。
   6.
   7. 进行I/O配置
   8.
      1. 通过①进入Package视图
      2. ②进行选中我们要进行布置的管脚
      3. 3是管脚对应的电平状态
      4. 常见电平标准：https://wenku.baidu.com/view/10365452f01dc281e53af0f6.html

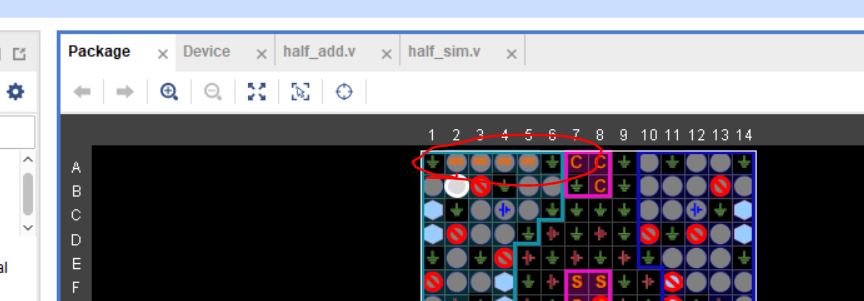

   9. 我们放置在了这几个位置
   10.

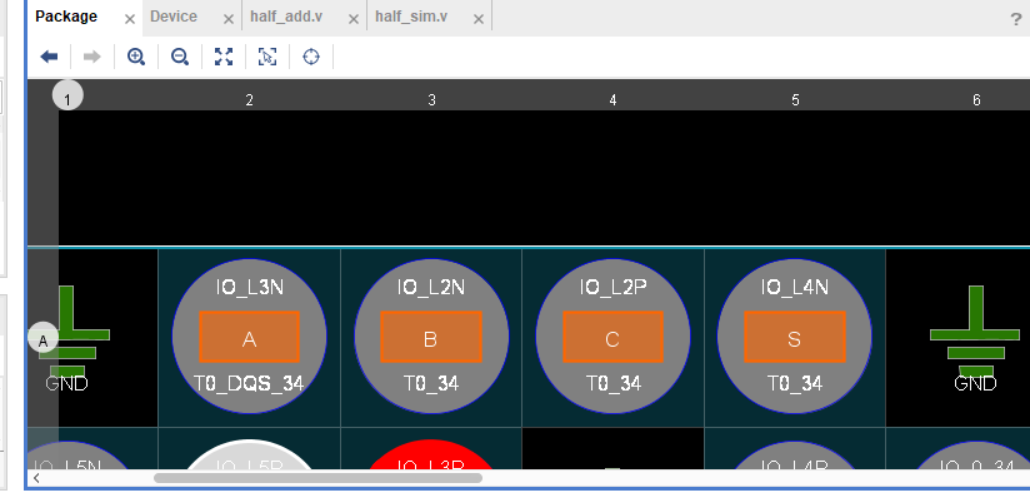

   11. 放大后可以看到
   12.

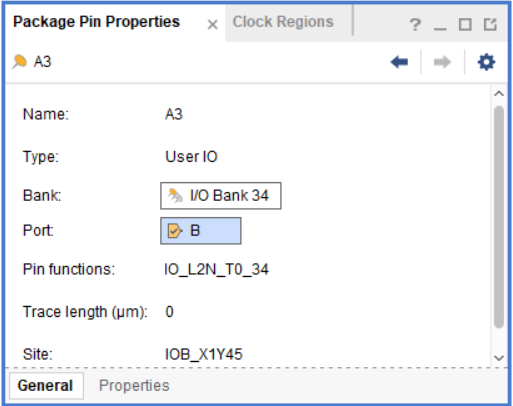

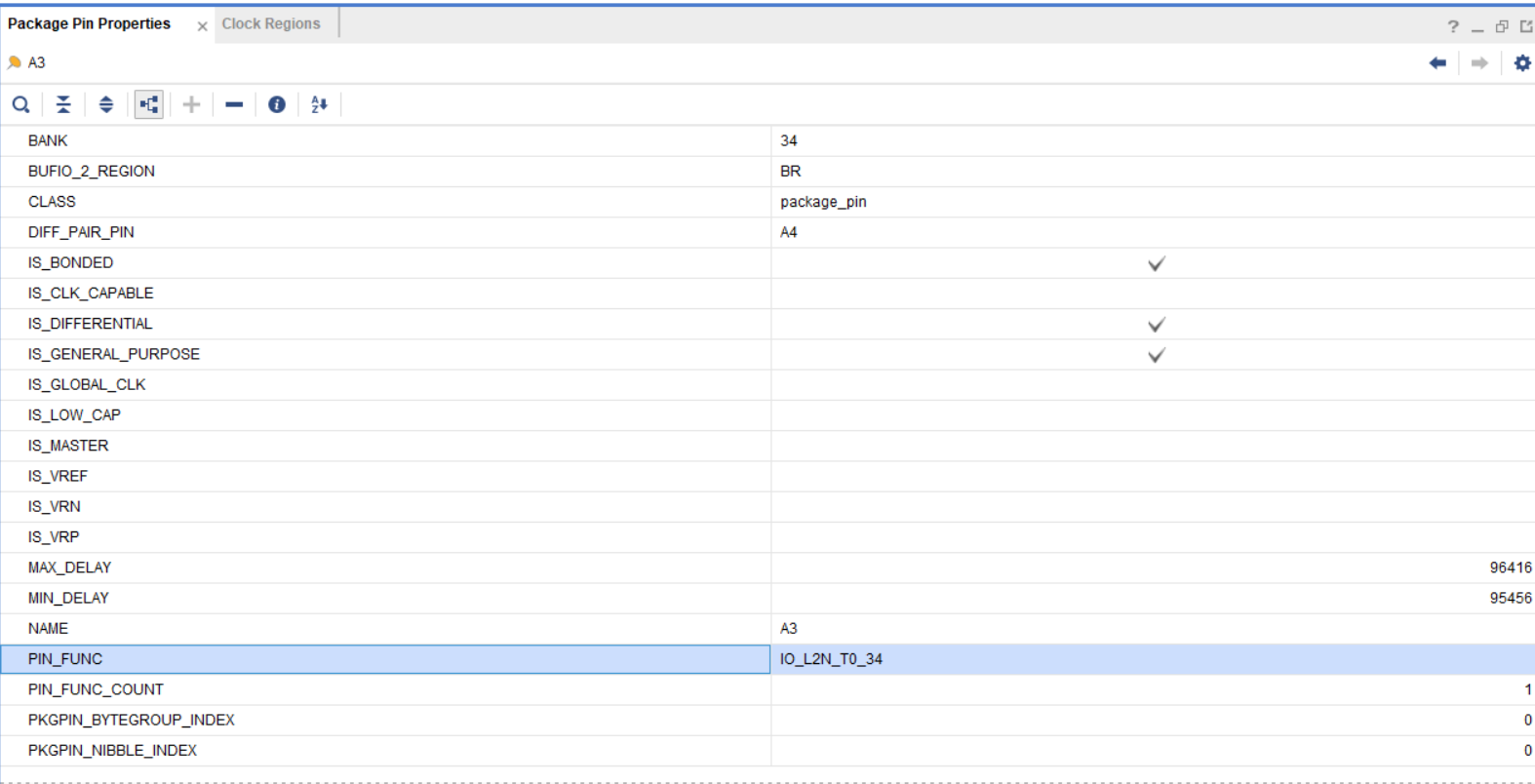

   13. 我们以B为例，进行具体分析
       1.

1. 1. 1.

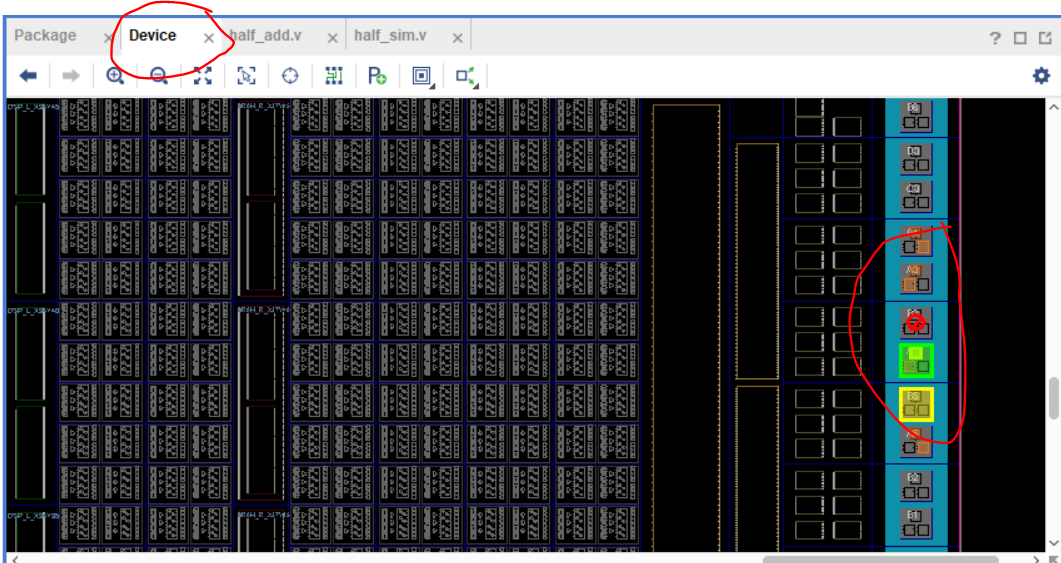

      2. 接着在DEVICE视图下我们可以看到我们刚才设置的管脚的位置。
      3.
      4. 红色圈住的地方就是我们的I/O管脚
         1. 例如我们的S管脚。

下面我们implement 并观察生成的.xdc文件

set_property ：设置属性

PROHIBIT ：禁止使用（true表示确认禁止使用）

[get_sites B13]：寻找到B13文件。

set_property PROHIBIT true [get_sites B13]

set_property PROHIBIT true [get_sites B3]

set_property PROHIBIT true [get_sites D10]

set_property PROHIBIT true [get_sites D12]

set_property PROHIBIT true [get_sites D2]

set_property PROHIBIT true [get_sites E4]

set_property PROHIBIT true [get_sites F1]

set_property PROHIBIT true [get_sites F11]

set_property PROHIBIT true [get_sites G11]

set_property PROHIBIT true [get_sites G8]

set_property PROHIBIT true [get_sites H7]

set_property PROHIBIT true [get_sites J12]

set_property PROHIBIT true [get_sites J2]

set_property PROHIBIT true [get_sites K4]

set_property PROHIBIT true [get_sites L1]

set_property PROHIBIT true [get_sites L5]

set_property PROHIBIT true [get_sites M13]

set_property PROHIBIT true [get_sites M3]

set_property PROHIBIT true [get_sites N10]

set_property PROHIBIT true [get_sites P5]

set_property IOSTANDARD LVCMOS18 [get_ports C]

set_property IOSTANDARD LVCMOS18 [get_ports B]

set_property IOSTANDARD LVCMOS18 [get_ports S]

set_property PACKAGE_PIN A2 [get_ports A]

set_property PACKAGE_PIN A3 [get_ports B]

set_property PACKAGE_PIN A4 [get_ports C]

set_property PACKAGE_PIN A5 [get_ports S]

set_property IOSTANDARD LVCMOS18 [get_ports A]

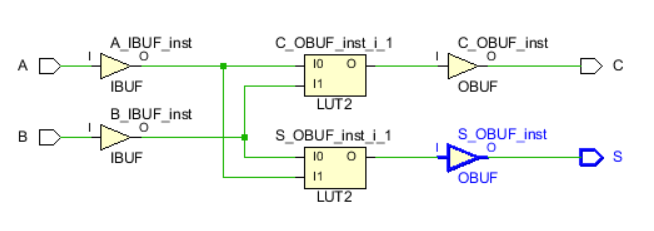

我们进行implement操作之后就可以看见电路中的实现



左图我们看到两个LUT2实际上是同一个。

这个坑的内容以后会慢慢完善。
