RK356X网口限速

1. 参考资料

• Linux 上的虚拟网络接口，主要要了解一下 IFB，对输入的流量进行整形

  https://lyyao09.github.io/2020/06/13/linux/An-introduction-to-linux-interfaces-for-virtual-networking/

• IFB wiki介绍

  https://wiki.linuxfoundation.org/networking/ifb

• 《Linux 高级路由与流量控制手册》关于各种队列Queue和排队规则Queueing Disciplines的介绍

  https://arthurchiao.art/blog/lartc-qdisc-zh/

• Linux 流量控制 Traffic Control

  https://tonydeng.github.io/sdn-handbook/linux/tc.html

• 关于 Ingress 和 Egress 的介绍

  https://www.51cto.com/article/746808.html

• 关于 HTB - Hierarchical Token Bucket 队列的介绍

  https://arthurchiao.art/blog/lartc-qdisc-zh/#55-htbhierarchical-token-bucket层级令牌桶

• HTB 官方介绍

  http://luxik.cdi.cz/~devik/qos/htb/

2. 内核配置

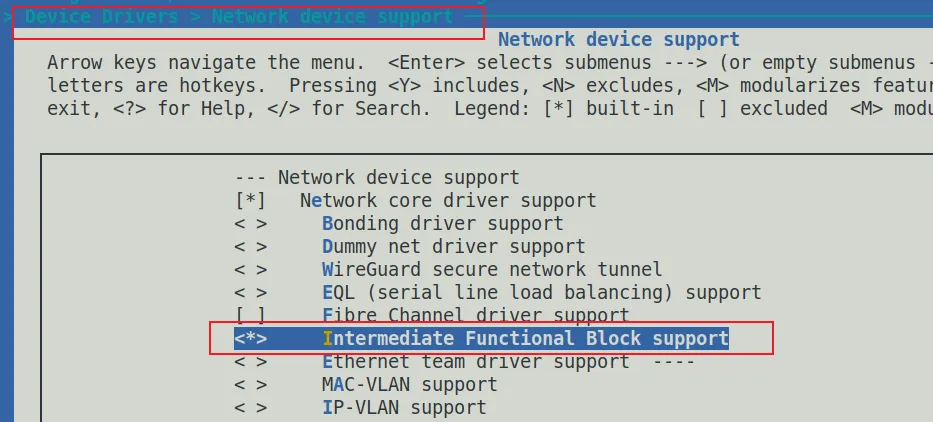

• 开启 IFB - Intermediate Functional Block support, 这个会影响下行限速功能，如果只需要限制上行即出站的流量，也可不启用此模块

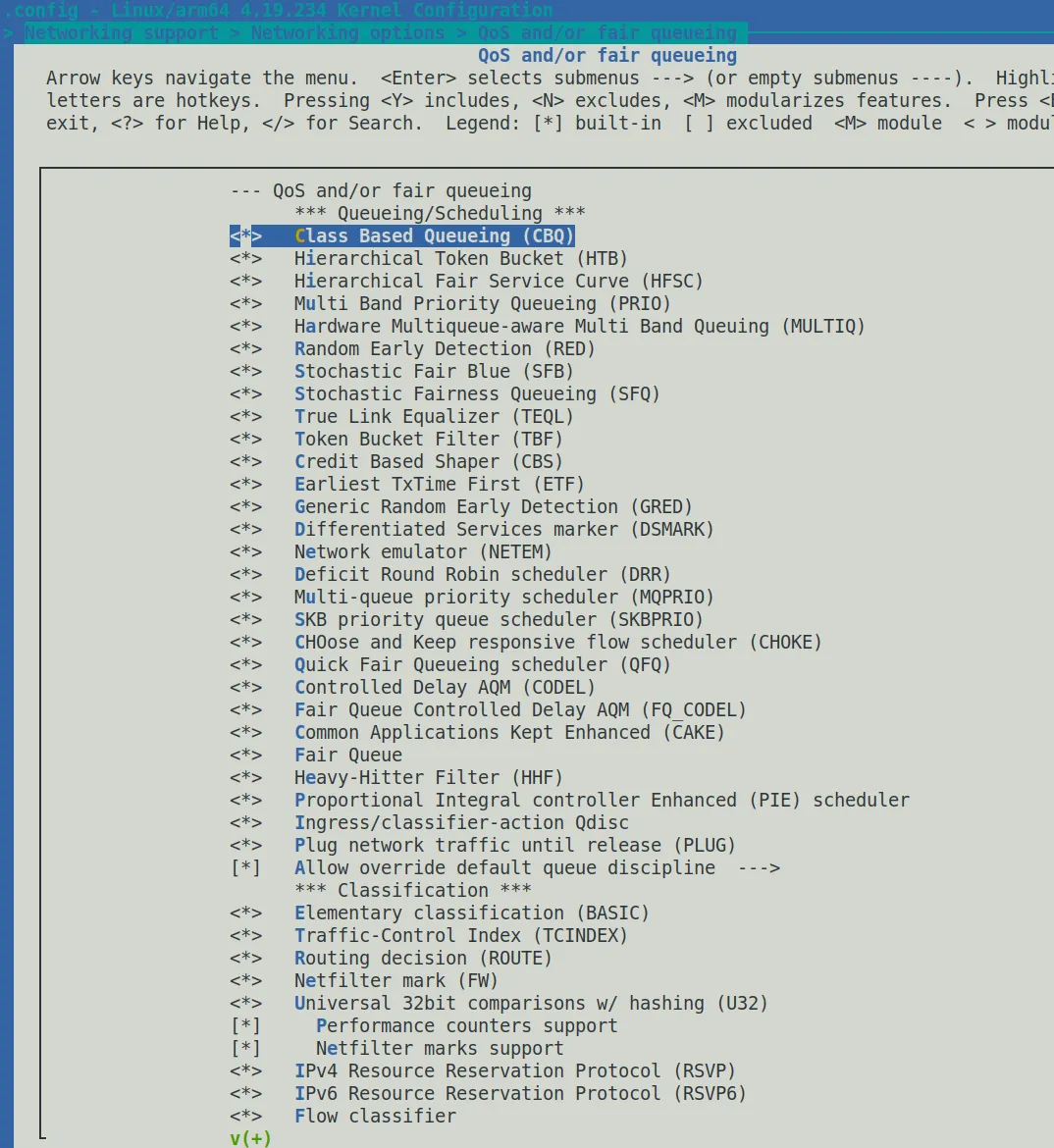

• 将 Networking support > Networking options > QoS and/or fair queueing 这一页的内容全部选中，可以选择编译进内核或作为外部模块，开机时加载；

  • 其中 TBF - Token Bucket Filter，这个会影响上行限速功能



3. tc工具移植

• RK3566 SDK 中 busybox 集成的 tc 工具过于简陋，不支持流量整形，需要重新移植 tc 工具

• tc工具是 iproute2中的一个组件，获取iproute2源码，我选择使用 5.18.0版本

  https://mirrors.edge.kernel.org/pub/linux/utils/net/iproute2/iproute2-5.18.0.tar.gz

• 编译环境：Ubuntu20.04

• 进入源码目录，执行 configure

  iproute2-5.2.0$ ./configure

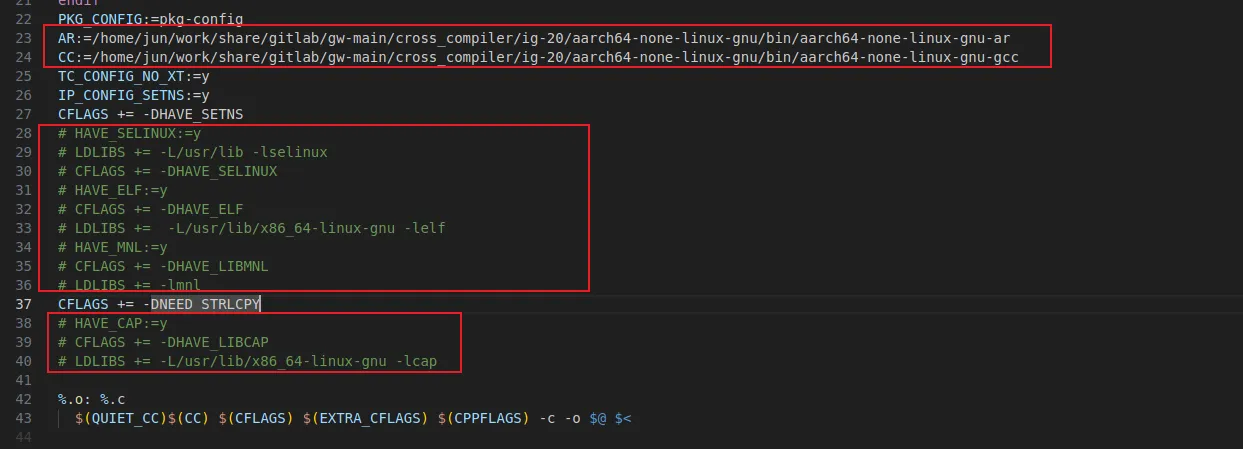

• 修改 config.mk 中的 AR CC，指定交叉编译工具链

• 修改 config.mk, 取消 HAVE_SELINUX HAVE_ELF HAVE_MNL HAVE_CAP这几个宏定义



• 编译

  iproute2-5.2.0$ make clean && make


• 查看编译得到的 tc工具是不是目标平台格式的文件



• 使用这个 tc工具替换 RK3566 中的 /sbin/tc

3. 限速测试

• 上行限速，限个 500kbps 试试

  tc qdisc add dev eth0 root tbf rate 500Kbit latency 50ms burst 15kb

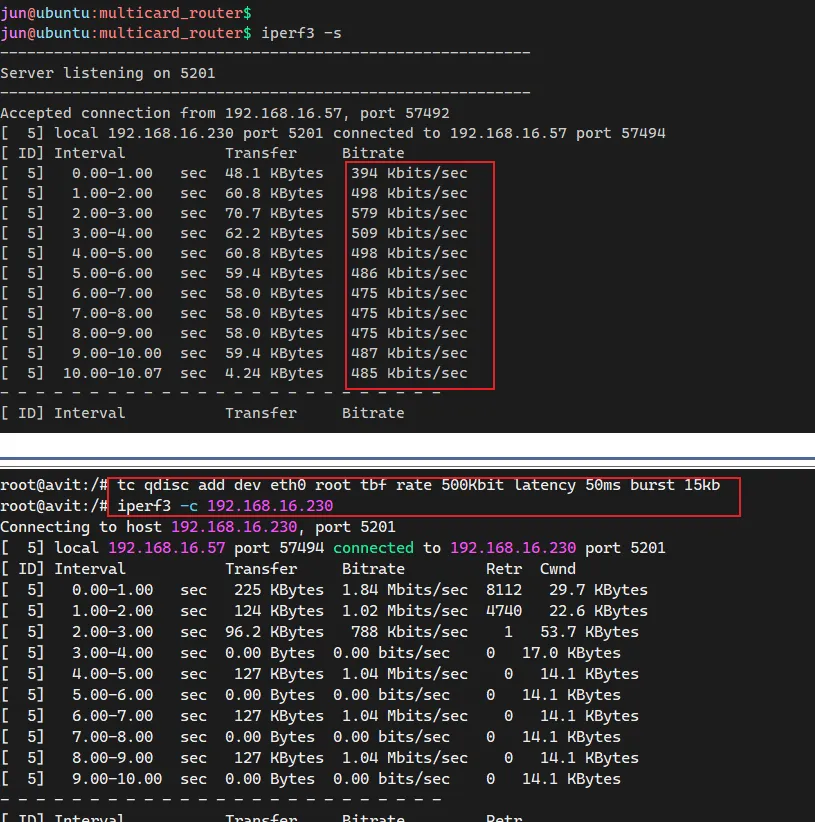

• 使用 iperf3上行测速，限速成功



• 下行限速，需要借助一个虚拟网口 ifb0 来实现

  # 创建一个虚拟网口ifb0,用于流量重定向和整形
  ip link add ifb0 type ifb
  ip link set dev ifb0 up

  # 将网口eth0入站流量重定向到ifb0
  # 在eth0上添加一个入站队列qdisc
  tc qdisc add dev eth0 handle ffff: ingress
  # 在eth0上添加一个过滤器，将所有IP包都重定向到网口ifb0上
  tc filter add dev eth0 parent ffff: protocol ip u32 match u32 0 0 action mirred egress redirect dev ifb0

  # 在网口ifb0上添加一个HTB队列
  tc qdisc add dev ifb0 root handle 1: htb default 10
  # 创建一个类class，匹配这个类的流量将被限制为500kbps
  tc class add dev ifb0 parent 1: classid 1:1 htb rate 500Kbit
  # 创建一个过滤器，将ifb0上的所有流量都匹配到上一步创建的类上
  tc filter add dev ifb0 protocol ip parent 1:0 prio 1 u32 match ip dst 0.0.0.0/0 flowid 1:1

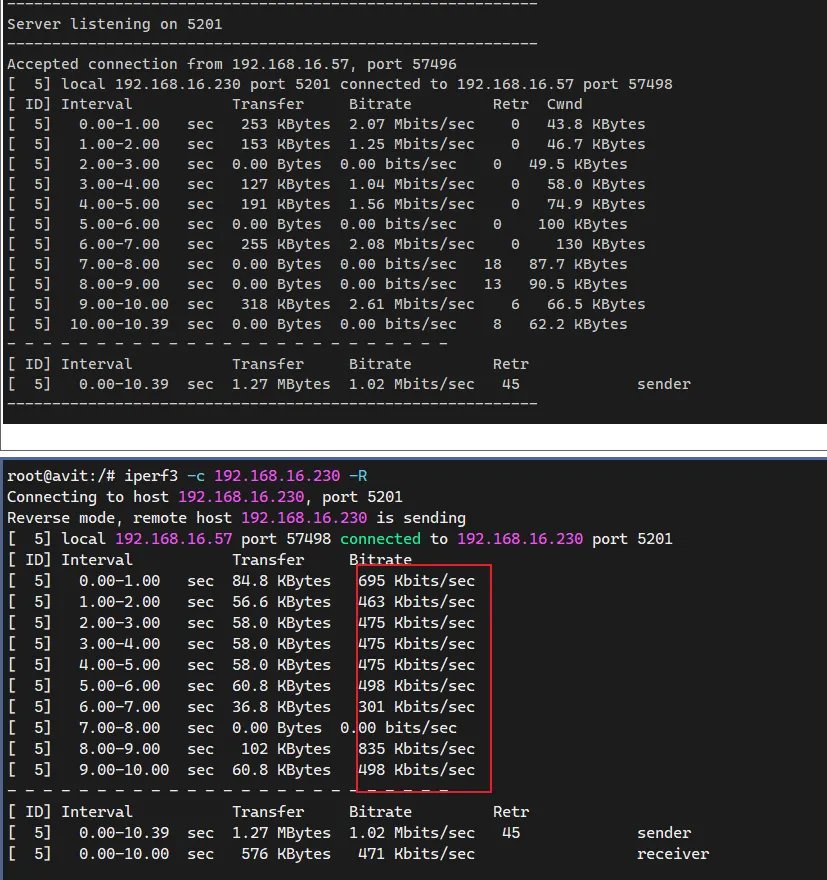

• 使用 iperf3 下行测速，限速成功
