定位模组LuatOS快速入门:源UART串口通信

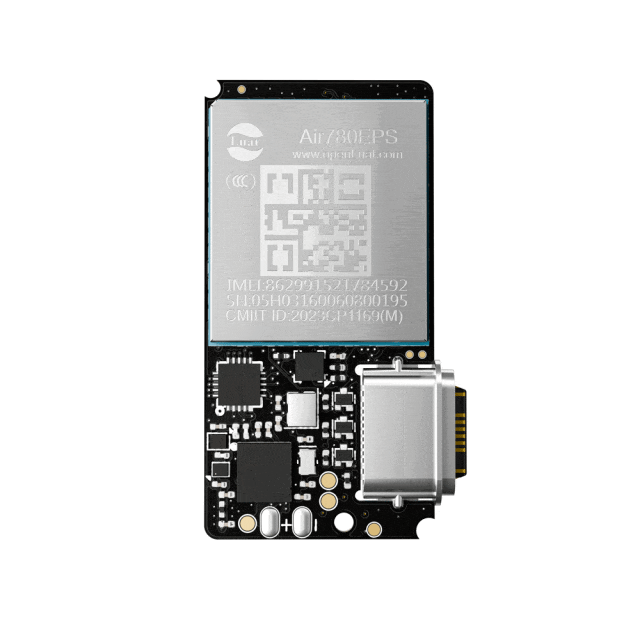

合宙Air201资产定位模组——是一个集成超低功耗4G通信、语音通话、超低功耗定位、计步、震动、Type-C、充电、放音、录音等功能的超小PCBA。

内部集成高效、简单、可靠的LuatOS语言，旨在帮助客户降低开发难度，降低研发成本，以及打造超小超低功耗的精品产品。

合宙Air201快速入门-UART示例使用说明-

本教程教你通过使用脚本代码，实现Air201的main_uart串口交互功能，可根据实际需求灵活应用。

我们先了解一些相关基础知识：

UART（通用异步接收器/发送器，全称：Universal Asynchronous Receiver/Transmitter）——是一种串行通信协议，因其多功能性和简单性而被广泛使用。

该协议允许异步通信，也就是说发送器和接收器之间无需共享时钟。数据被组织成数据包，每个数据包包含一个起始位、5到9个数据位、一个可选的奇偶校验位和一个或两个停止位。

UART只需要两条线即可运行：TX（发送）和 RX（接收）。

UART通信优点：

• UART被广泛应用于各种设备之间的通信，具有较好的兼容性。

• UART通信协议相对简单，易于实现和调试。

• UART通信距离较远，适用于需要长距离传输的场景。

UART也有通信速度相对较低等缺点，不适用于对速度要求较高的应用。由于UART是异步通信，可能会受到噪声和干扰的影响，需考量实际应用环境及需求。

接下来，我们讲解UART示例的具体使用。

1. 搭建环境

新同学建议先看前期的基础知识相关教程，更有助于理解和操作。

可以在LuaTools项目管理中新建一个项目，重新选择底层CORE和脚本；或者在原有项目的基础上，不更换CORE，将原来的脚本删除，添加为demo/uart的脚本。

1.1 硬件准备：

• 合宙Air201 PCBA

• 合宙Air201-BTB扩展版

• Win10以上PC

• SIM卡一张

• 带有数据通信功能的数据线

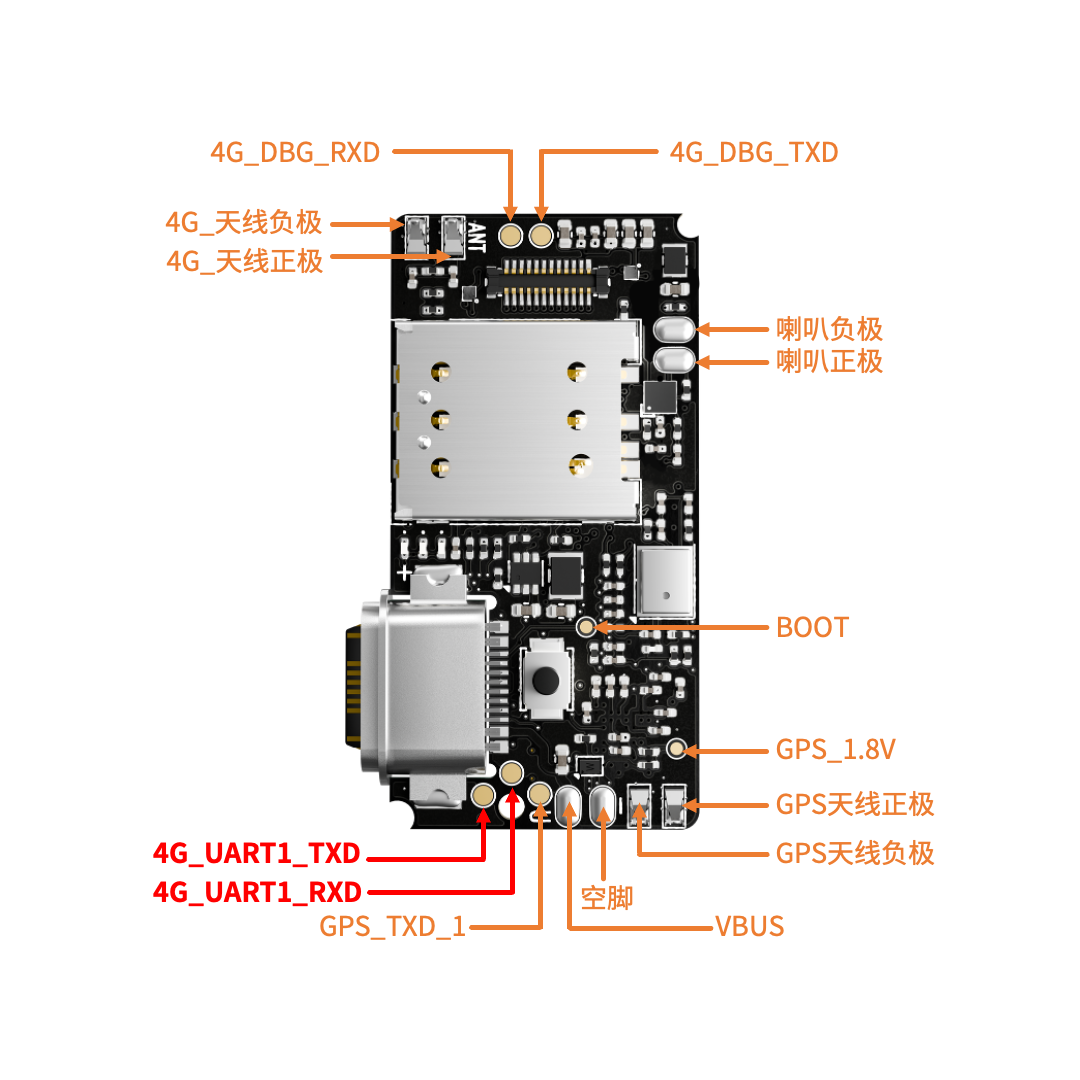

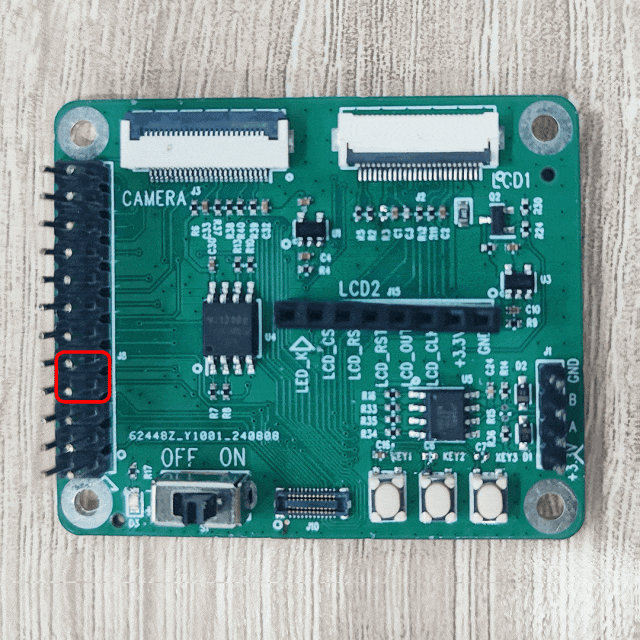

如上图所示，如果直接使用Air201上的main_uart串口，需要在4G_UART1_RXD和4G_UART1_TXD处引出线；

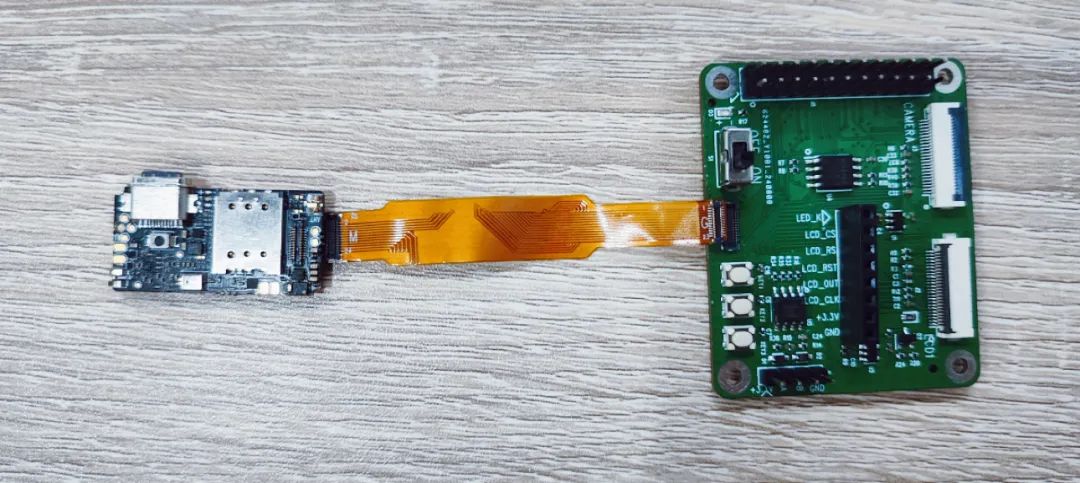

也可以连接B2B扩展板，直接接入板子上的main_uart串口。

1.2 软件准备：

• LuaTools调试工具：
  https://docs.openluat.com/Luatools/

• 最新固件：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/core

• 最新脚本：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/demo/uart

• 串口工具：
  https://llcom.papapoi.com/index.html

2. 调试代码

使用克隆的代码进行测试，代码路径：
LuatOS-Air201\demo\uart\uart

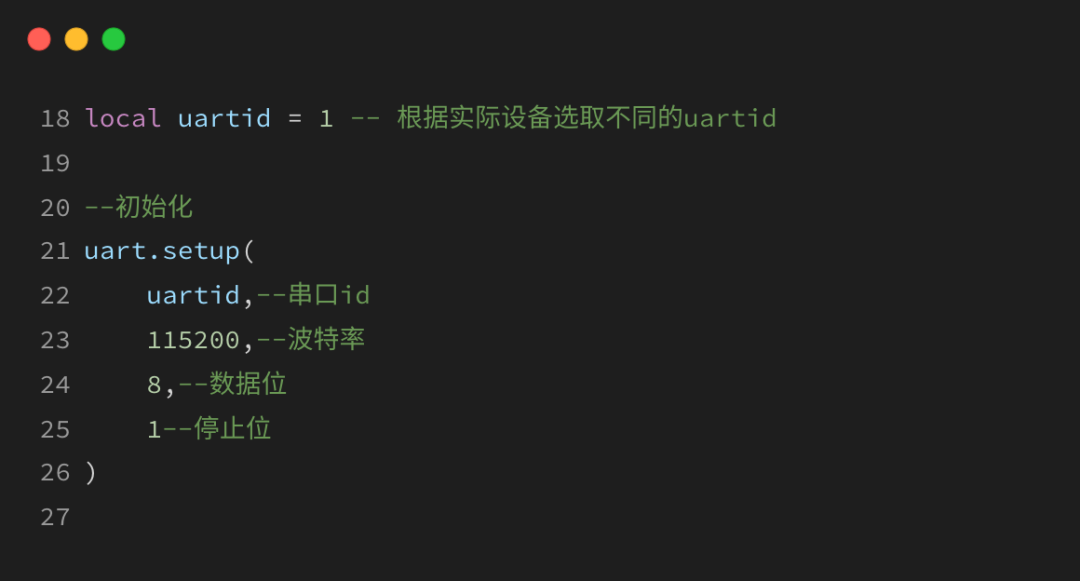

2.1 初始化UART

使用MAIN_UART(uart1)串口：

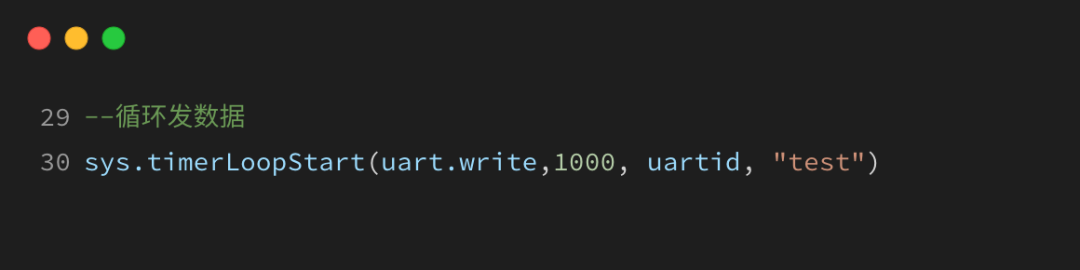

2.2 发送数据

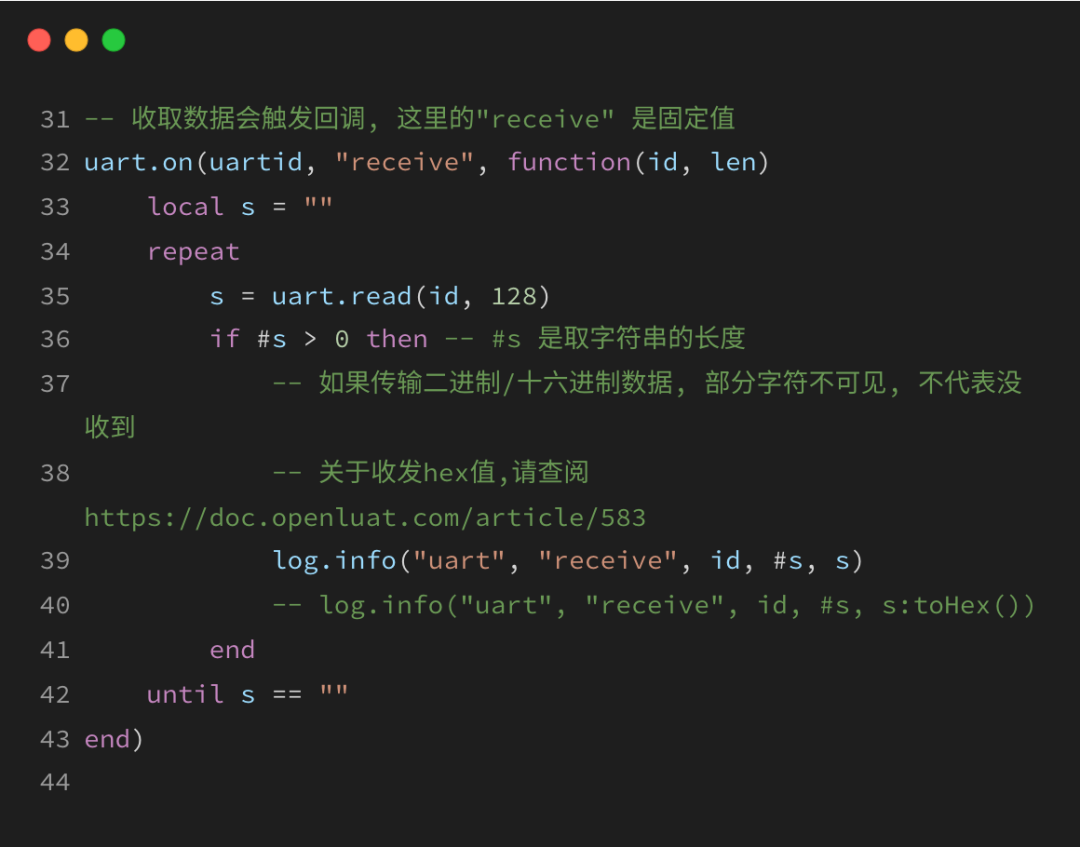

2.3 注册接收数据的回调函数

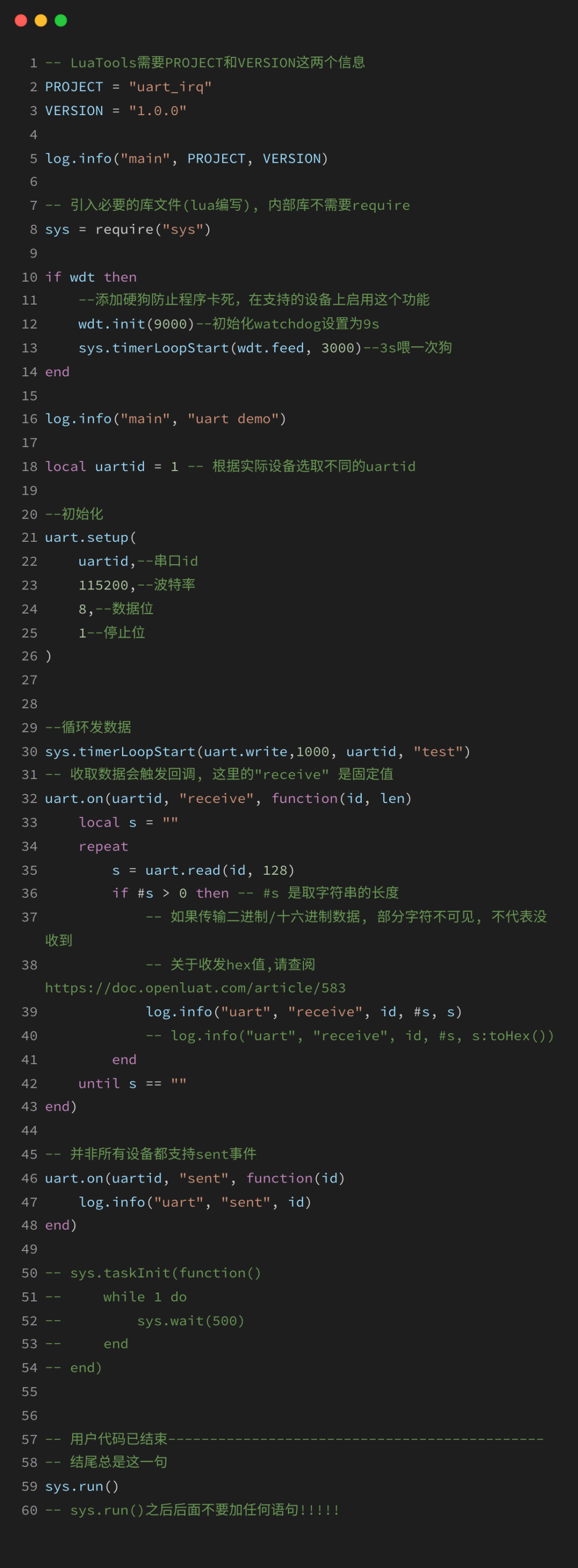

2.4 完整例程

最新源码下载：

https://gitee.com/openLuat/LuatOS-Air201/tree/master/demo/uart

3. 代码烧录

新同学可以查看参考详细烧录教程：
https://docs.openluat.com/Luatools/

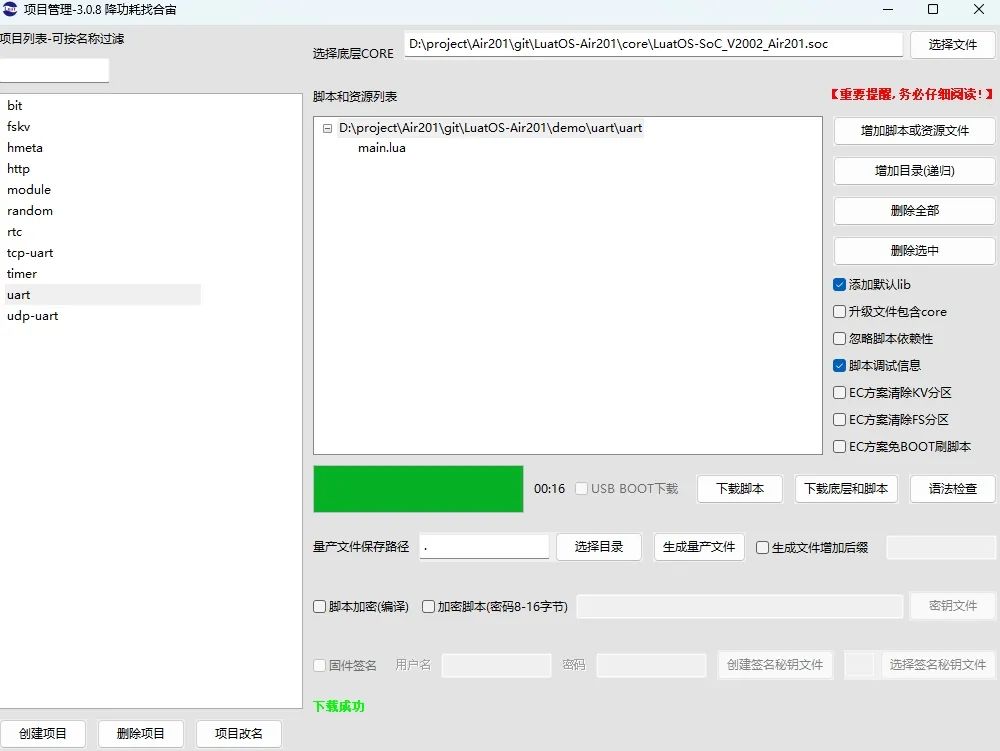

1）选对应的固件版本；

2）选择对应的脚本，选择添加默认lib，勾选免BOOT刷脚本；

3）固件版本不变的情况下，直接选择下载脚本即可。

4. 示例效果

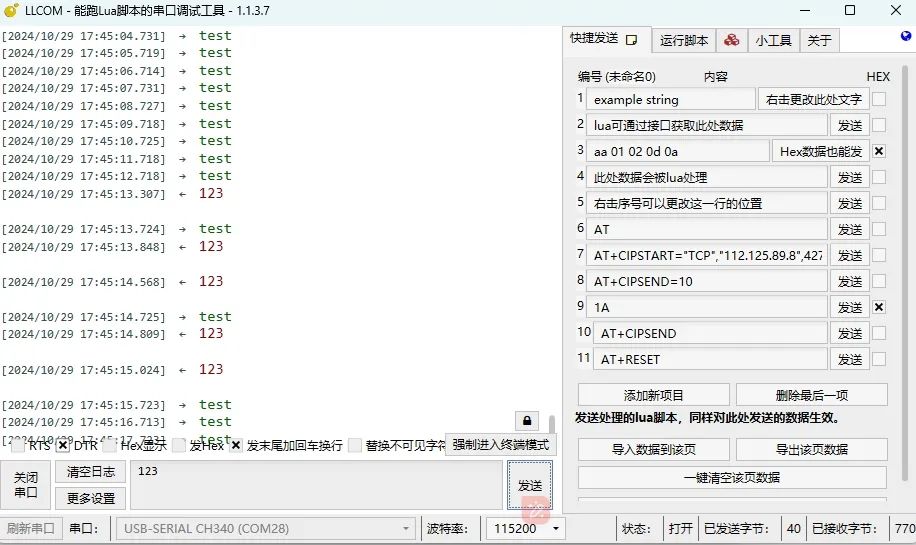

4.1 串口接收展示

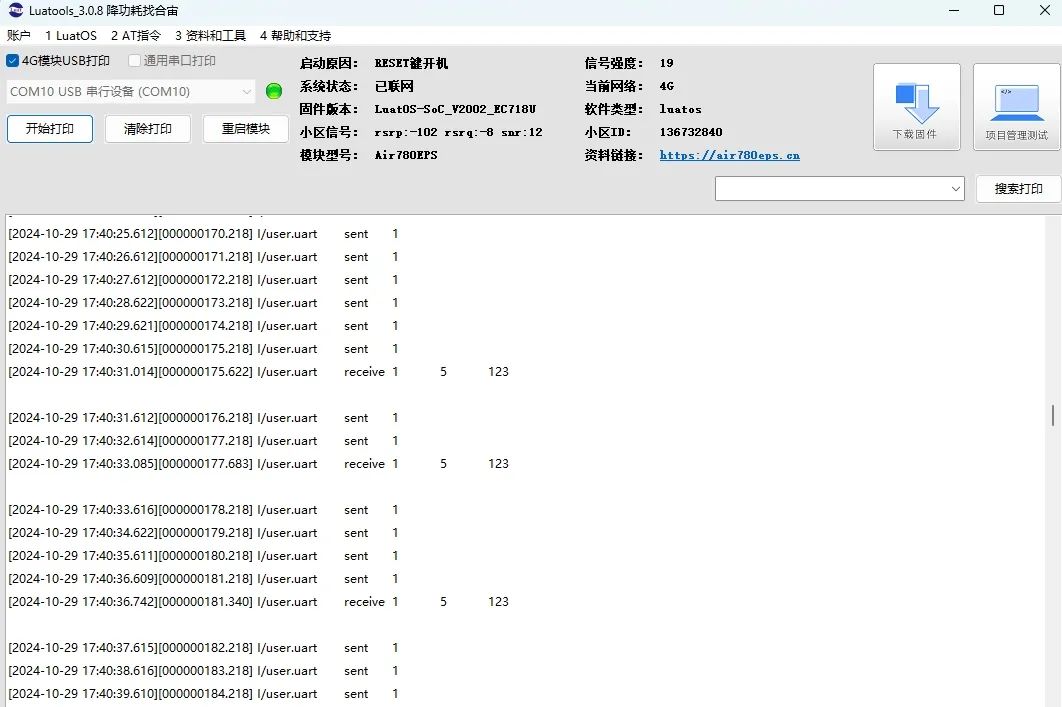

4.2 模组打印log

以上就是今天的全部内容，感谢收看。
