HyperWorks作业递交面板设置

用户可以在 Batch Mesh Tab 中，选取待处理的零部件几何模型（Geometry File）,并为每个零部件几何模型调用专属网格方案（Mesh Type）。

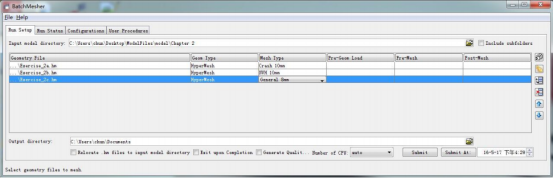

图 3-43 作业递交面板

Batch Mesh Tab 包含以下功能：

• Input Model Directory：几何文件源目录。注意，Input Model Directory 选择的是包含几何文件的目录而非几何文件本身。

• Indie Files（ ）：完成了几何文件源目录的选择后，在几何模型列表（Geometry File）通过 Indie Files功能，指定该目录下需要被 BatchMesh 的零部件几何模型文件。用户可以通过配合使用 Shift 键或CTRL 键，选择多个文件。结束了文件的选取后，点击 Select 按钮，将选定的文件添加到几何文件列表中。

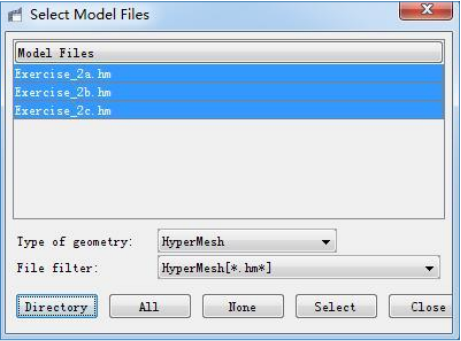

图 3-44 选取模型文件

在默认情况下，打开几何文件源目录，用户指定类型的 CAD 文件已经处于预选定的状态。通过重复本步骤，可为几何文件列表添加多个来自不同几何文件源目录的零部件模型，或针对同一零部件模型，调用不同的网格类型（Mesh Type），以生成不同的几何清理和网格剖分结果。也可以选择一个全新的源目录，并查看其中的几何文件。

• Add New Row（ ）：为几何文件列表添加一个新的对象。通过指定 Input Model Directory和 Indie File的方式选取零部件几何模型，或通过给出零部件几何模型绝对路径（complete path）的方式选取。

• Remove Row（ ）：从几何文件列表中移除不准备进行 Batch Mesh 的零部件几何模型。

• Result Directory：指定结果存储文件夹。用户可以通过点击 选取一个文件夹，或通过输入该文件夹的路径的方式指定文件夹。在结果文件夹内部，所有结果文件都按照一定的格式进行存储。结果文件子文件夹的命名格式为 bm_<data>_<run>。例如：2011 年 07 月 01 日进行了当日第一次作业，那么该子文件夹将被命名为：bm_110701_001，而当日第二次作业结果存储子文件夹将被命名为：bm_110701_002。

• 提交作业 Submit（ ）：完成了一个作业的各项基本设置后，点击 Submit 按钮，向 BatchMesher提交这个作业。成功提交作业后，BatchMesher 将自动切换到 Run Status Tab（作业监控面板）。此外，还可以命令 BatchMesher 在未来的某个时间点启动该作业，具体方法可以参阅 Submit At 功能。

• 延时提交作业 Submit At（ ）：通过延时提交作业功能，可在一个指定时间

启动 BatchMesher 作业。选择延时递交作业后，BatchMesher 将自动切换到 Run Status Tab（作业监控面板），使用 Submit At 功能提交的作业在队列中处于 Waiting（休眠）状态。

对每个导入的零部件几何模型可以指定不同的网格类型（Mesh Type）。如果希望对所有的零部件几何模型都执行同样的网格类型，通过右键单击 Mesh Type 按钮并选择 Propagate Up 或 Propagate Down，可一次性完成所有零部件几何模型 Mesh Type 定义。

BatchMesher 支持用户自定义流程，在 User Procedure Tab（用户自定义流程）面板下完成注册的用户自定义流程可以在以下三个环节中被调用：

• Pre-Geomerty Load：导入 CAD 几何模型前。

• Pre-Batch Mesh：读入几何后，进行 Batch Mesh 前。

• Post-Batch Mesh：完成 Batch Mesh 后。

通过下拉式菜单，选择感兴趣的用户自定义流程（User Procedure）。所有用户自定义流程，必须在 User Procedure Tab 面板下完成注册后，才会出现在该菜单中。
