VS+OpenGl 显示三维STL模型 代码

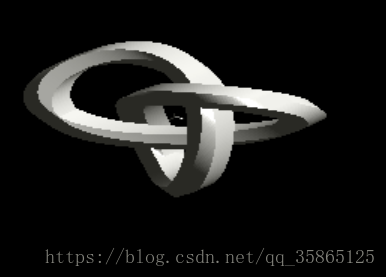

今天调出了用VS环境结合OpenGL glut工具包进行显示STL模型的模块,进行了渲染。效果:
如下,后期会进行进一步优化,先贴上:
#ifndef DATA_H
#define DATA_H
struct Point
{
float x;
float y;
float z;
};
struct TriAngle
{
Point vertex[3];
Point NormDir;
};
#endif // DATA_H
#include "stdafx.h"
#include "glut.h"
#include <vector>
#include <iostream>
#include <fstream>
#include "data.h"
#include <string>
using namespace std;
GLfloat yRot = 0;
vector<TriAngle> TrangleVector;
void ReadStlModel()
{
//ifstream infile("C:\\Users\\FrankFang\\Desktop\\stl.txt");
ifstream infile("C:\\Users\\FrankFang\\Desktop\\mode.stl");
if (!infile.is_open())
{
return;
}
string temp, modelname;
char dump[256];
int trinumber=0;
TriAngle tempTriAngle;
infile >> temp;
int test = temp.compare("solid");
if (test != 0)
{
return;
}
infile.getline(dump, 25);
infile >> temp;
while (temp.compare("facet") == 0)
{
trinumber++;//三角形数目
infile >> temp;//get rid of "normal "
infile >> tempTriAngle.NormDir.x;
infile >> tempTriAngle.NormDir.y;
infile >> tempTriAngle.NormDir.z;
infile.getline(dump, 256); infile.getline(dump, 256);//get rid of "outer loop"
for (int i = 0; i<3; i++)
{
infile >> temp;
infile >> tempTriAngle.vertex[i].x;
infile >> tempTriAngle.vertex[i].y;
infile >> tempTriAngle.vertex[i].z;
//tempTriAngle.push_back(temppoint[i]);
}
TrangleVector.push_back(tempTriAngle);
infile >> temp;
infile >> temp;
infile >> temp;
}//while()
}
//用来画一个坐标轴的函数
void axis(double length)
{
glColor3f(1.0f, 1.0f, 1.0f);
glPushMatrix();
glBegin(GL_LINES);
glVertex3d(0.0, 0.0, 0.0);
glVertex3d(0.0, 0.0, length);
glEnd();
//将当前操作点移到指定位置
glTranslated(0.0, 0.0, length - 0.2);
glColor3f(1.0, 0.0, 0.0);
glutWireCone(0.04, 0.3, 8, 8);
glPopMatrix();
}
void paint(void)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
glOrtho(-200.0, 200.0, -200.0, 200.0, -100, 100);
glPointSize(1);
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
gluLookAt(1.3, 1.6, 2.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);
//画坐标系
axis(2);
glPushMatrix();
glRotated(90.0, 0, 1.0, 0);//绕y轴正方向旋转90度
axis(2);
glPopMatrix();
glPushMatrix();
glRotated(-90.0, 1.0, 0.0, 0.0);//绕x轴负方向旋转
axis(2);
glPopMatrix();
glPushMatrix();//旋转除坐标轴之外的物体
glRotated(yRot, 0.0, yRot, 0.0);
glPushMatrix();
glColor3f(0.0f, 0.0f, 1.0f);
glTranslated(0.125, 0.125, 0.125);
glutWireCube(0.25);
glPopMatrix();
///////////////////////stl model////////////////////////////
glPushMatrix();//旋转除坐标轴之外的物体
vector<TriAngle>::iterator it2;
for (it2 = TrangleVector.begin(); it2 != TrangleVector.end(); it2++)
{
glBegin(GL_TRIANGLES);
glNormal3f(it2->NormDir.x, it2->NormDir.y, it2->NormDir.z);
glVertex3f(it2->vertex[0].x, it2->vertex[0].y, it2->vertex[0].z);
glVertex3f(it2->vertex[1].x, it2->vertex[1].y, it2->vertex[1].z);
glVertex3f(it2->vertex[2].x, it2->vertex[2].y, it2->vertex[2].z);
glEnd();
}
glPopMatrix();
///////////////////////stl end////////////////////////////
glPopMatrix();//用来整体绕y轴旋转
glutSwapBuffers();
}
void Init()
{
glClearColor(0.8, 0.8, 0.8, 1.0);
GLfloat mat_specular[] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat mat_shininess[] = { 90.0 };
GLfloat light_position[] = { 1.0, 1.0, 1.0, 0.0 };
glClearColor(0.0, 0.0, 0.0, 0.0);
glShadeModel(GL_SMOOTH);
glMaterialfv(GL_FRONT, GL_SPECULAR, mat_specular);
glMaterialfv(GL_FRONT, GL_SHININESS, mat_shininess);
glLightfv(GL_LIGHT0, GL_POSITION, light_position);
GLfloat lmodel_ambient[] = { 0.8, 0.8, 0.7, 1.0 };
glLightModelfv(GL_LIGHT_MODEL_AMBIENT, lmodel_ambient);
glEnable(GL_LIGHTING);
glEnable(GL_LIGHT0);
glEnable(GL_DEPTH_TEST);
}
void reshape(int w, int h)
{
glViewport(0, 0, (GLsizei)w, (GLsizei)h);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
gluPerspective(60.0, (GLfloat)w / (GLfloat)h, 1.0, 20.0);
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
gluLookAt(1.3, 1.6, 5.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);
}
void SpecialKeys(int key, int x, int y)
{
if (key == GLUT_KEY_LEFT)
yRot -= 5.0f;
if (key == GLUT_KEY_RIGHT)
yRot += 5.0f;
if (key> 356.0f)
yRot = 0.0f;
if (key< -1.0f)
yRot = 355.0f;
glutPostRedisplay();
}
int main(int argv, char *argc[])
{
ReadStlModel();
glutInit(&argv, argc);
glutInitDisplayMode(GLUT_RGB | GLUT_DOUBLE);
glutInitWindowSize(400, 400);
glutInitWindowPosition(400, 300);
glutCreateWindow("3D空间绘制各种系统自带立方体");
Init();
glutDisplayFunc(paint);
glutReshapeFunc(reshape);
glutSpecialFunc(SpecialKeys);
glutMainLoop();
}
