阻塞赋值-非阻塞赋值（LUT,FDC,BUF...）

一.看RTL级综合网络

　　1.1 FDC FDPE FDRE FDSE均是XILINX FPGA片上资源中四种不同的触发器，具体功能可直接百度

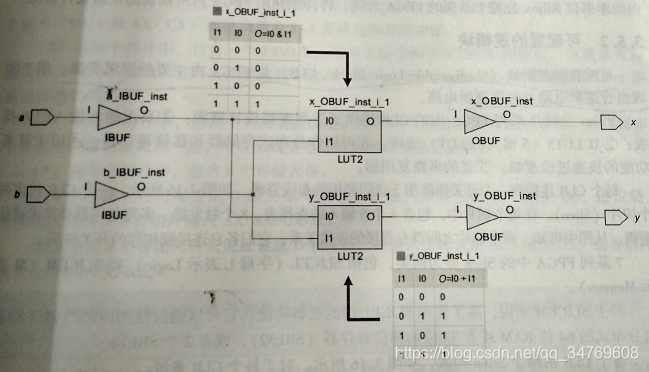

　　1.2 LUT是实现组合逻辑功能的一张真值表，根据输入值直接推输出，它可以取代复杂的组合逻辑电路，不再和复杂度有关，而且它的延迟是固定的。

　　1.3BUF是缓冲器。IBUF是输入缓冲器，OBUF是输出缓冲器，OBUFT三态输出缓冲门。

二.对比

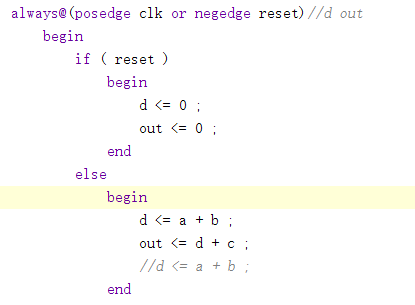

1.非阻塞赋值

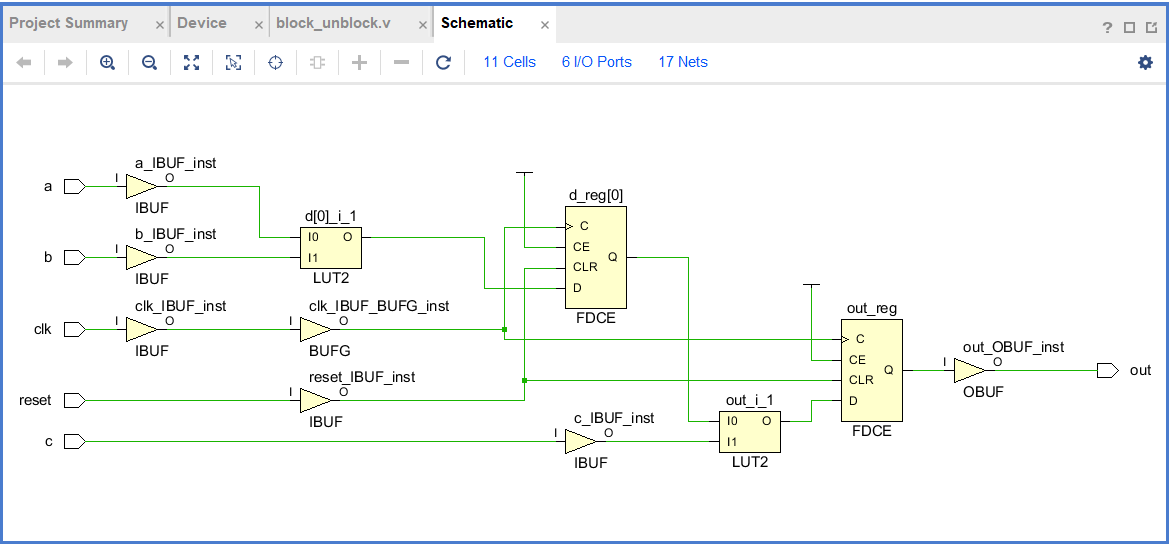

两个非阻塞赋值语句，出现了两个触发器，每一个clk上升沿到来时，两个触发器同时触发，d和out同时变化。

调换顺序之后，综合出来的RTL级网络相同，说明非阻塞赋值与语句顺序无关，是并行执行。

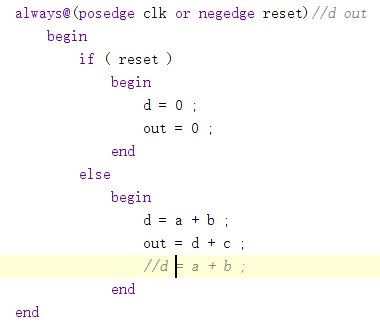

2.阻塞赋值

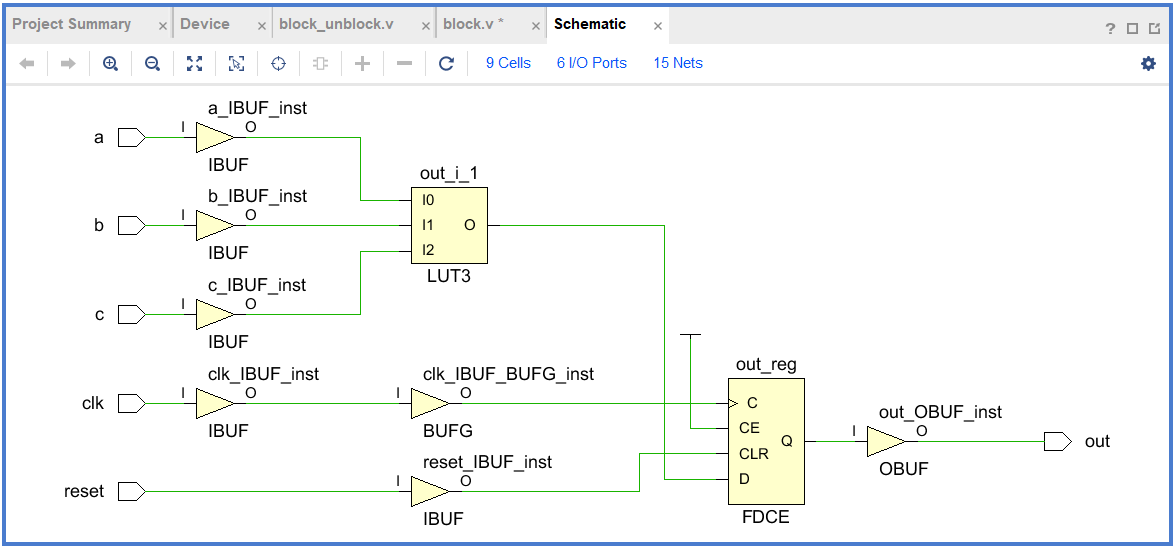

区别于非阻塞，这里d没有出现，只有一个触发器，也就是说每一个clk上升沿到来时，只有out变化。

这里就变成了是out = a+ b + c，即把两个语句串行执行了，取最终结果。

接下来换个顺序看看。

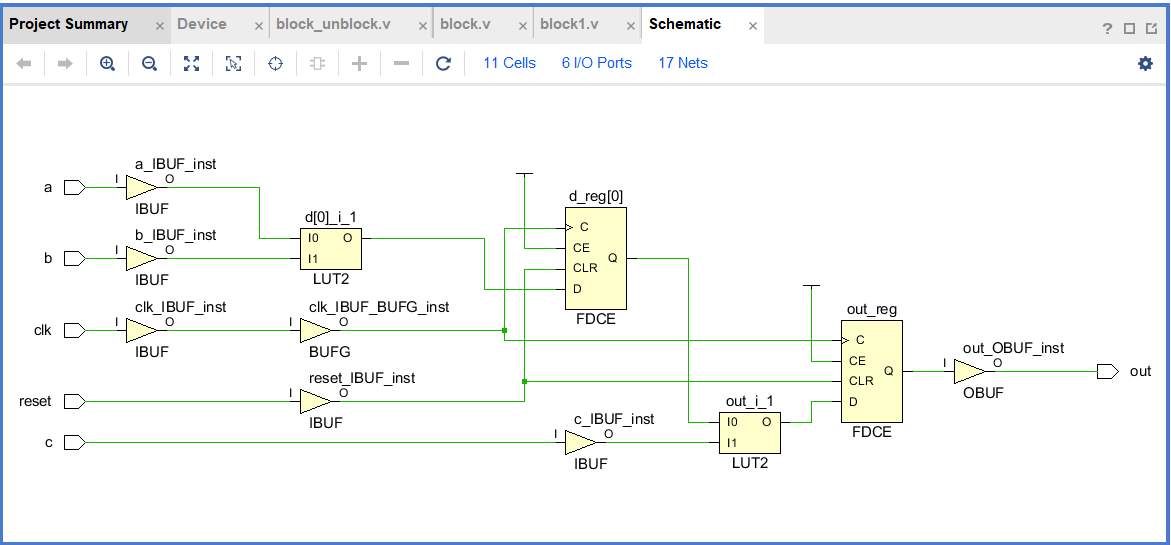

可以看到，这时出现了两个触发器，因为d的赋值语句在out后，按照顺序执行时不能直接连起来变成一条语句，说明阻塞赋值跟语句顺序有关。

综上所述，阻塞赋值与语句的顺序有关，顺序不同，综合出来的电路也不同，触发器的个数各不相同，所以阻塞赋值一般用于组合逻辑电路，在时序逻辑电路（alwasy@ clk）中虽然能用，能编译，但是不好控制，不知道综合出来的电路网络是怎样的。也可以看出，阻塞赋值为串行执行。

而非阻塞赋值与语句的顺序无关，为并行执行，电路是固定的，所以在时序电路中一般用非阻塞赋值语句。

三.

可以在赋值语句中加延时，如：out <= #10 a+ b

即让out 延时10个单位时间后再输出 out = a + b；

此法类似于模仿门电路的延时，易于观察波形。
