SeaGlass：手工搭建伪基站监控系统

“伪基站”即假基站，设备一般由主机和笔记本电脑或手机组成，通过短信群发器、短信发信机等相关设备能够搜取以其为中心、一定半径范围内的手机卡信息，利用2G移动通信的缺陷，通过伪装成运营商的基站，冒用他人手机号码强行向用户手机发送诈骗、广告推销等短信息。近两年BAT3在国内搭建了强大的伪基站监控系统，在打击犯罪上贡献不少。

最近数年来，随着伪基站、黄貂鱼（IMSI-catcher）技术的快速发展，大家的手机很容易被这类设备信号劫持。它们可以精确定位手机、窃听通信、发送垃圾信息甚至远程植入木马。

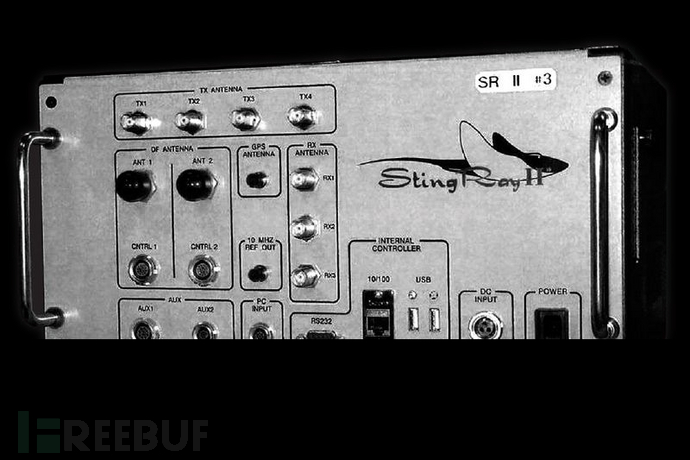

IMSI-catcher

近期泄漏数据和公开请求记录显示，美国政府在巴尔的摩、密尔沃基、纽约、塔科马、阿纳海姆、图森等多个城市的执法行动中使用过黄貂鱼，放在机动车或者飞机上来识别和定位嫌疑犯。这类强大的监控装置长期处于司法监督空白区域，为了提高透明度和问责制度，我们应该关心谁使用了、用了多久、何时使用等信息。SeaGlass是由华盛顿大学的安全研究人员设计的系统，用于观测城市中的伪基站、黄貂鱼的活动情况。SeaGlass硬件以上为背景介绍，下边我们来看SeaGlass的硬件部分，主要是传感器。传感器收集所有基站信号数据并上传至服务器，它利用算法去识别可能存在的黄貂鱼信号。

传感器部件

1.Raspberry Pi电脑
2.蜂窝调制解调器扫描细胞频谱
3.全球定位系统
4.诱饵手机
5.移动热点上传数据

传感器部件

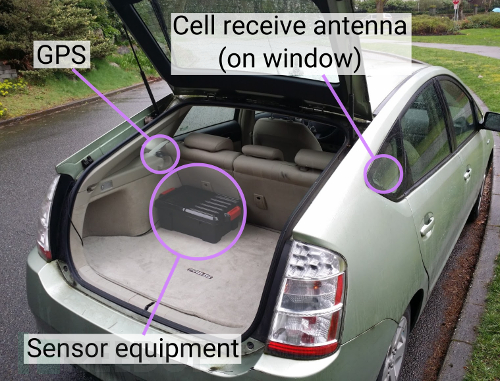

SeaGlass传感器采用现成的零件，装在箱子里，并安装到车子的后备箱。当车子在城市行驶时，传感器会不断收集和上传发射塔信号数据到云端。

这些传感器比手机更具有优势，因为它们有专门的蜂窝扫描组件和外部天线，用于接收到更多的信息。虽然手机上装个应用也可以看到当前连接基站的有限信息，但传感器一次可以观测数百个无线频道和接收数十个广播属性。

全市收集

我们在西雅图、密尔沃基两个城市内进行尝试，在两个月内收集了数百万次观测。

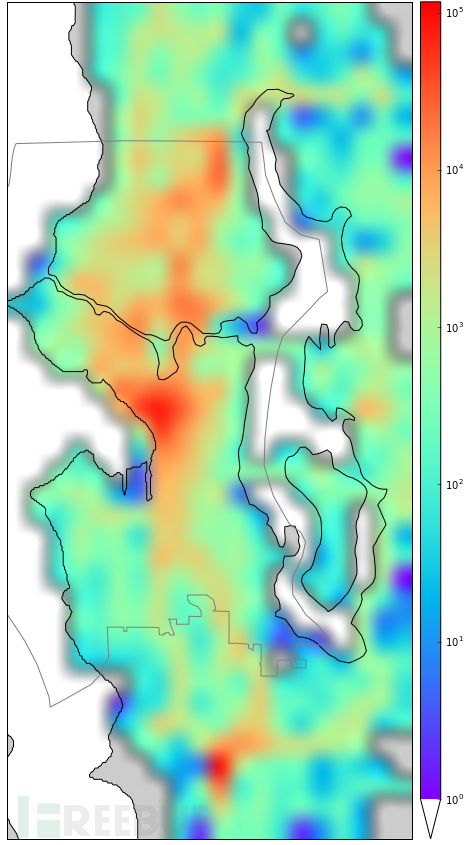

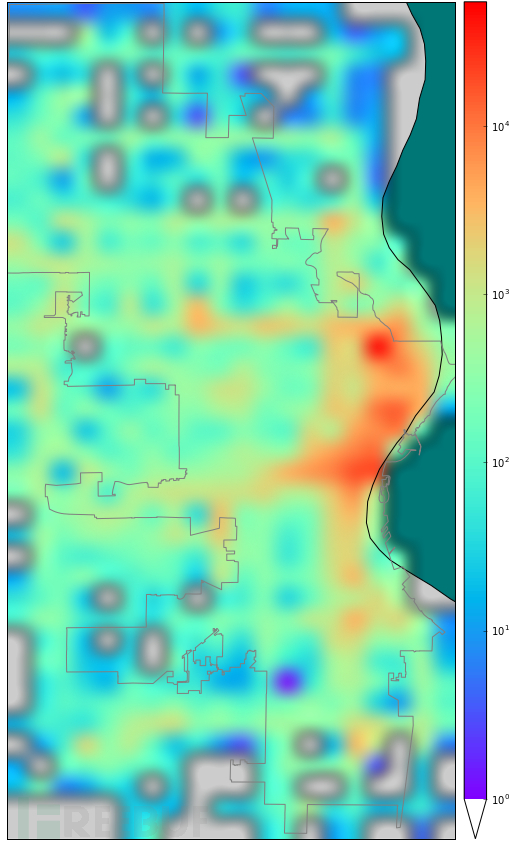

西雅图和密尔沃基的测量范围如下图，热图颜色表示每平方公里的测量次数，动图显示两个月内扫描到的所有基站位置。

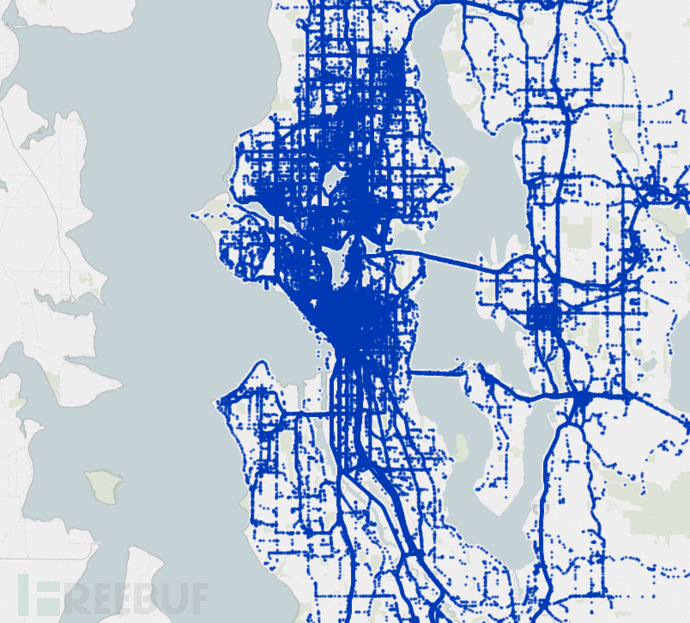

西雅图（图像放大到市中心）

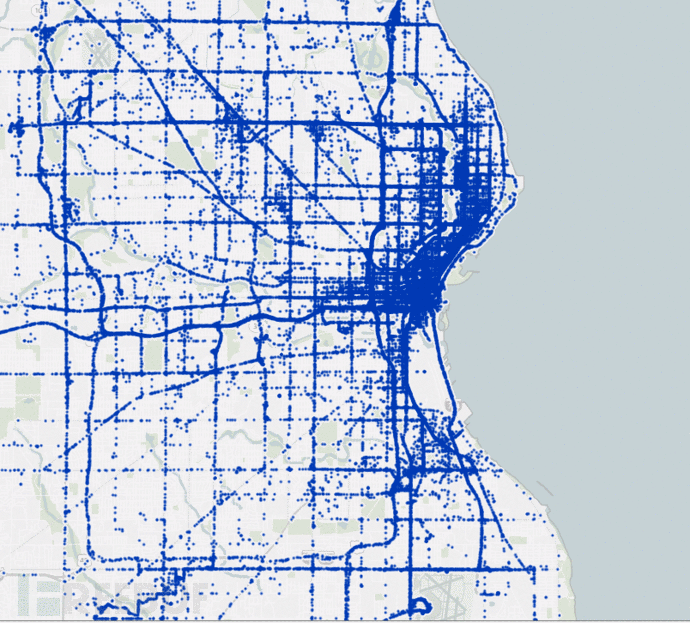

密尔沃基（图像放大到市中心）

每个基站都有不同位置的数百或数千个测量结果，这让我们可以准确地对潜在基站进行建模。在西雅图共找到了超过1400个不同的基站，在密尔沃基找到了600多个。

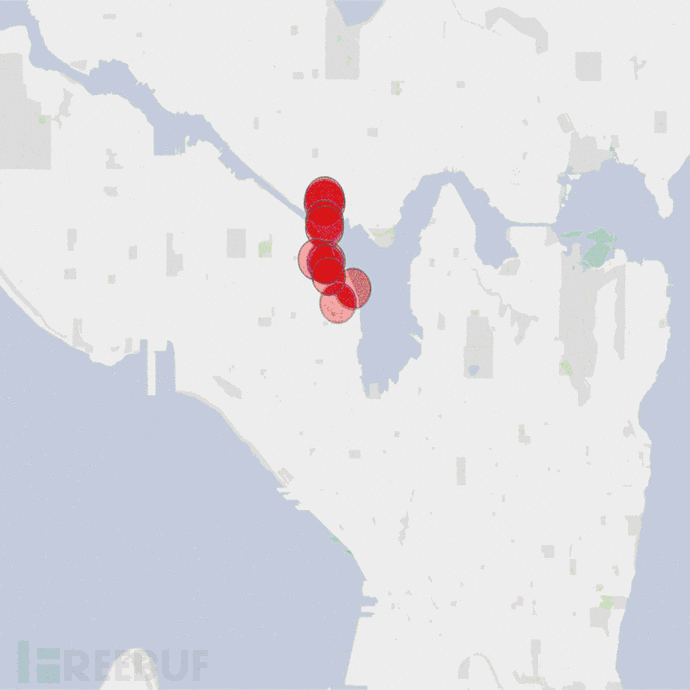

西雅图Lake Union地区某个基站在两个月内周围信号的变动如下所示：

红色为较强信号，蓝色为弱信号

通过对每个基站的典型行为进行建模，SeaGlass能找出存在异常行为的基站。

算法

黄貂鱼的监控行为非常隐蔽，但如果你有足够密度的城市蜂窝网络分布图视图，便能够检测到相关的异常行为。

我们设计了检测方法，可以在项目收集的数据上自动标记异常点。SeaGlass项目对这几个异常特征进行检测：

欺骗信号

为了以正常蜂窝网络相同的频率进行信号广播，黄貂鱼可以模拟合法基站的可识别属性（MCC、MNC、基站ID等）。黄貂鱼通常会使用更强的信号广播来劫持手机，并远离模拟的真基站，以避免干扰到真基站的运作。

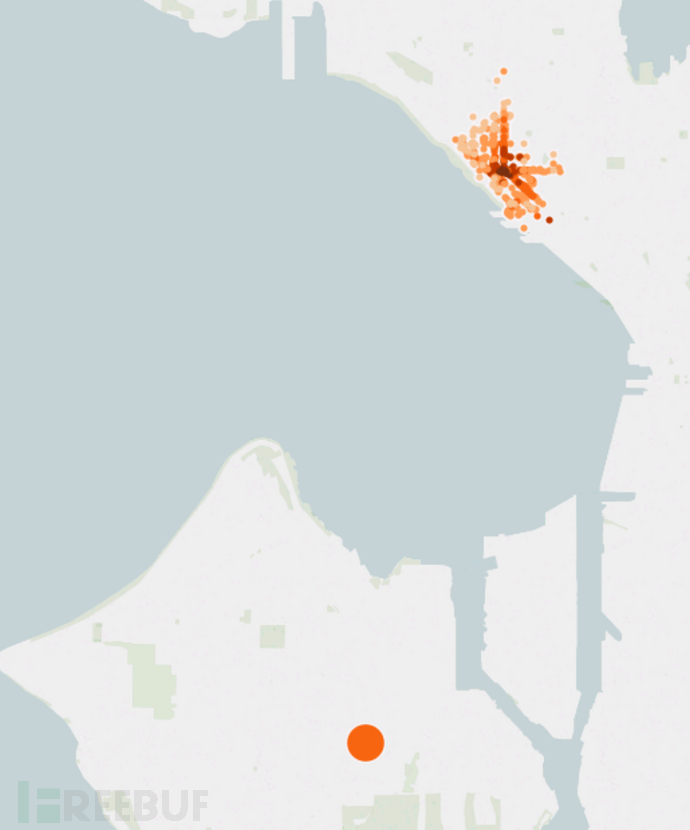

为每个基站建立模型，显示出基站信号的位置分布，可以很容易识别出与正常信号分布不符的信号。如图所示，在基站7843的信号分布图上，较暗的颜色代表更强的信号，较大尺寸代表统计观测到的异常结果，请注意底部的大圆点。

异常频道

为避免干扰基础网络，黄貂鱼假冒附近基站时，会在不同频率/频道上广播信号。大多数基站只在一个或两个频道传输信号，如果某个基站总是不停地换频道，那么很可能是附近有人在用黄貂鱼。

如图显示了某个基站ID在6个频道上进行广播，位置是西雅图南部的地方单位公民和移民服务（USCIS）大楼附近。可以比较的是，本次数据中没有发现有任何其它基站在超过3个频道上传输的，96%以上的基站仅在单个频道上传输。图中不同颜色代表不同频道，尺寸代表接收信号强度。请注意USCIS大楼附近的异常颜色区域。

异常信号属性

每个基站都会广播自身的配置属性，以便手机调整信号、通报基站支持的功能。这些属性是独特的，但同一城市、同一运营商下基站的大部分属性都相同。SeaGlass项目在收集两个城市不同运营商广播信号时，会统计相关属性分布。

黄貂鱼必须广播自己是某运营商网络的基站，除非窃听者将它配置为完全仿照模式（所有属性和该网络基站一致），否则它是可识别的。

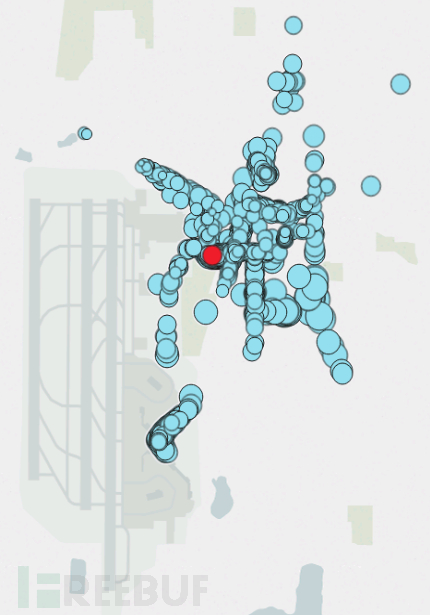

继续看图，如图显示了西雅图塔科马国际机场附近某个基站ID的观测数据，在两个月内它被观测到2千多次，属性信息非常稳定，和该网络下其它基站一致。但有一次信号异常，属性信息远超出西雅图网络内所有基站的预期范围，即图中红点，出现四种异常的BCCH属性（MSTXPWR, RXACCMIN, CRH, T3212）。

时间变化

与正常基站不同，黄貂鱼通常被设计为便携、短时间使用、对感兴趣目标的长期监听。某些情况下，当有临时需求时会需要移动真实基站去支援，比如体育赛事，不过这种情况不多见。因此，任何短时间使用传输的基站都是可疑的，应该需要调查。

在统计数据中，我们找到一些临时基站，但进一步调查显示，它们大概率只是日常维护中关闭的基站。

结果验证

研究团队正尝试通过一些二手信息源来验证结果，比如公开请求记录。SeaGlass检测到了许多可疑的信号，由于没有独立验证，现在还不能肯定说这些可疑信号就是黄貂鱼造成的。

技术细节

关于SeaGlass传感器的详细信息，传感器、数据采集系统、检测算法和结果，大家可以在研究团队发布的论文中看到。
