ifix中嵌入3d模型初探（一）

在ifix项目中插入3d模型，是当前工控上位机的一个发展趋势，故而我也来尝尝鲜。利用现有条件，初步打算完成一个工厂俯视3d全景。

基本思路：利用webbrowser+3dmax+three.js来嵌入ifix画面中进行使用。

1.在ifix画面中嵌入webbrowser。

首先，因为暂时没有发现能在ifix中能用的3d引擎，所以想到利用浏览器级别的3d开源引擎-three.js来曲线救国。

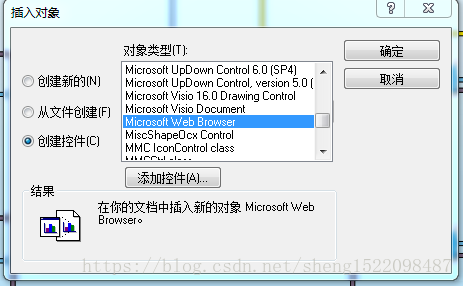

1.1：ifix中导入webbrowser插件：（该插件只能使用IE内核，three.js只能在IE11上使用，故而机器必须安装IE11浏览器）

1.2：将three.js中的example导入进行演示：

a.先到three.js官网进行源码下载：https://threejs.org/

b.打开example中的示例html文件，并新添加一行代码，并将webbrowser修改silent模式：

<meta http-equiv="X-UA-Compatible" content="IE=edge">

不加本行代码，webbrowser来加载该html（会出现脚本报错等提示——）

c.编写vba脚本，实现在webbrowser中的浏览。

Private Sub CFixPicture_Initialize()

WebBrowser1.Navigate ("F:\three.js-master\examples\webgl_physics_convex_break.html")
 WebBrowser1.MenuBar = True

End Sub

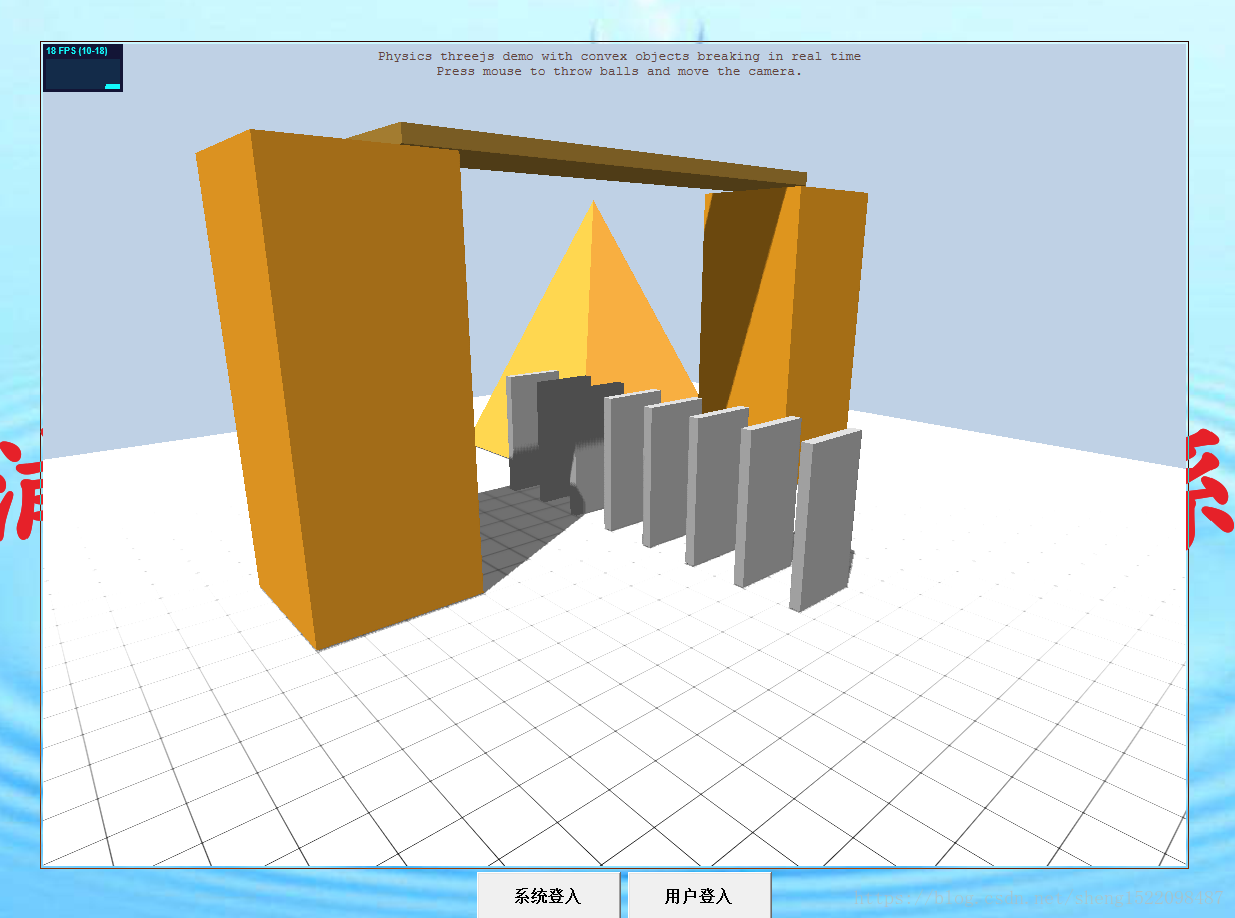

最终效果：

2.待续，接下来的思路：

将美工3dmax绘画的厂区3d图--->转换为obj格式----->利用three.js编辑器（https://threejs.org/editor/）--->转换为html格式文件，然后再导入webbrowser即可。
