追溯配置信息的源头。



0. HasRocketCoreParameters



​​

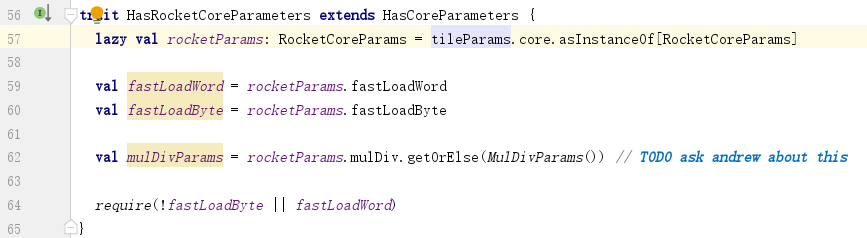

HasRocketCoreParameters中使用从HasTileParameters中继承的implicit Parameters p获取各个配置项的值。



这个p是抽象的，在HasRocketCoreParameters被混入（mixin）的类中实现或者推断（infer）。





1. class Rocket



​​

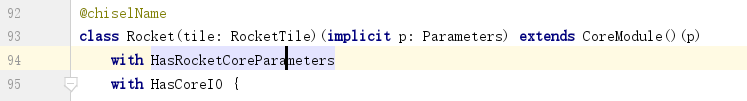

class Rocket的主要构造方法有一个参数列表提供了implicit Parameters p，这个p可以被推断（infer）为HasRocketCoreParameters中的p。





2. RocketTileModuleImp



​​

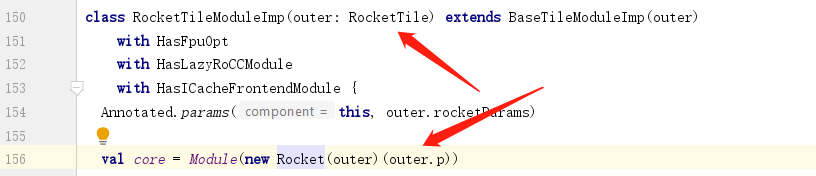

Rocket类在RocketTileModuleImp类中实例化，这里为Rocket类的主要构造方法的implicit Parameters p参数提供的实参为outer.p。



下一节追溯RocketTileModuleImp在哪里实例化并传入outer。



PS. 这里讲一个Intellij IDEA的细节。



按住Ctrl，鼠标左键点击outer.p中的p，跳转到如下位置：

​​

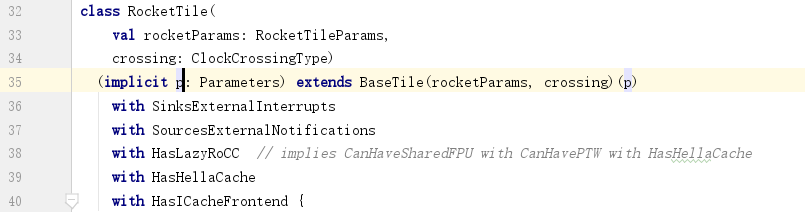

outer是RocketTile的实例：

​​

他的方法列表里也有一个implicit p: Parameters。



那么为什么点击outer.p的p定位到的不是RocketTile类的p呢？



看一下Structure窗口。

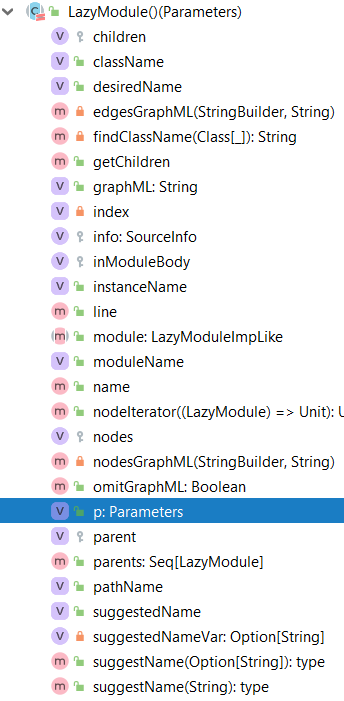

LazyModule的如下：

​​

这里的p作为一个数据成员存在；

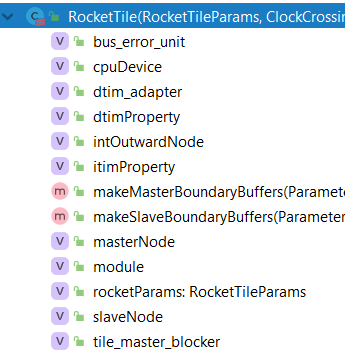

RocketTile的如下：

​​

没有p；

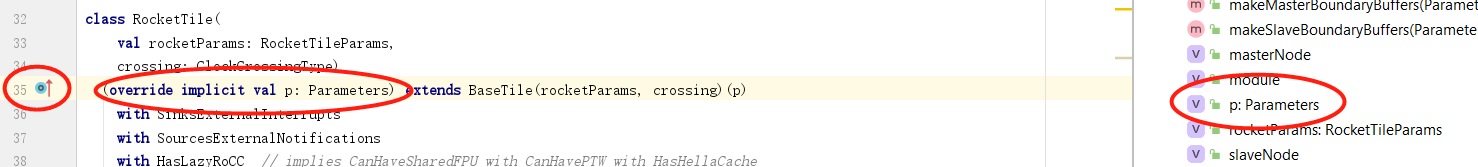

如果把RocketTile的定义改一下：

​​



这说明类的主要构造方法的参数列表中，以var/val关键字修饰的是类的成员，不带的不是。



那么RocketTile类主要构造方法（primary constructor）参数列表中的implicit p: Parameters就不是覆盖父类的数据成员，而只是一个参数。向当前范围（scope）内提供一个Parameters变量，这个变量可以被推断（infer）为HasTileParameters中的p。





3. RocketTile



RocketTileModuleImp在RocketTile类中实例化：

​​

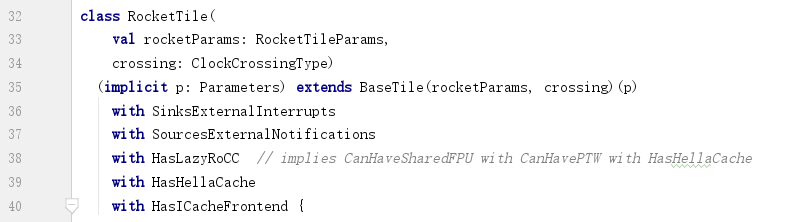

RocketTile类的定义如下：

​​



他也有一个implicit p: Parameters参数。





4. HasRocketTiles



​​

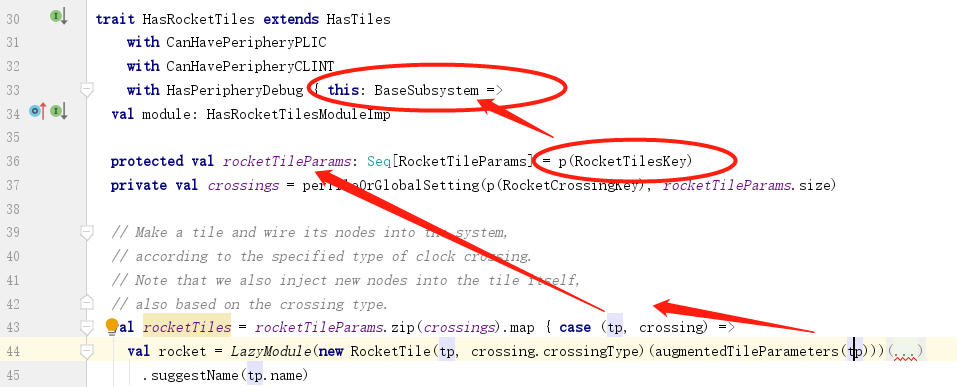

RocketTile在HasRocketTiles中实例化，使用的tp来自于：

​​



这个p来自于BaseSubsystem。

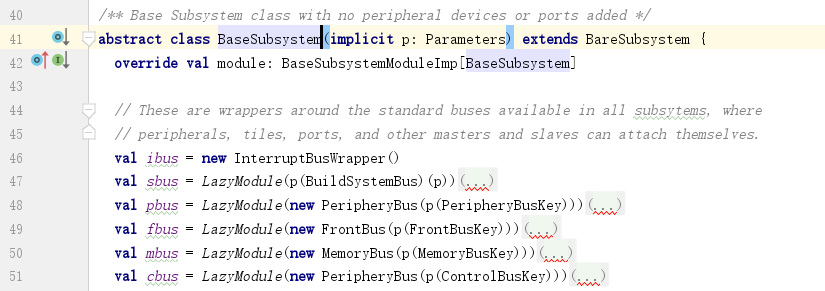

5. BaseSubsystem



​​





6. RocketSubsystem

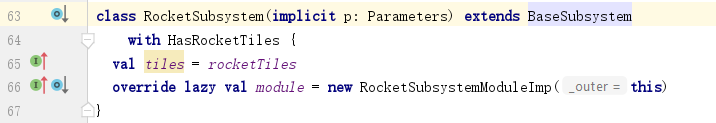

BaseSubsystem的p来自于其子类，如RocketSubsystem：

​​





7. ExampleRocketSystem

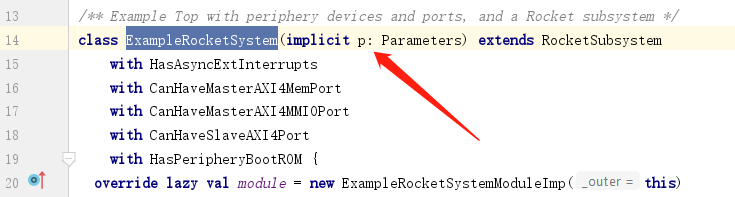

RocketSubsystem的p来自于其子类，如ExampleRocketSystem：

​​





8. TestHarness

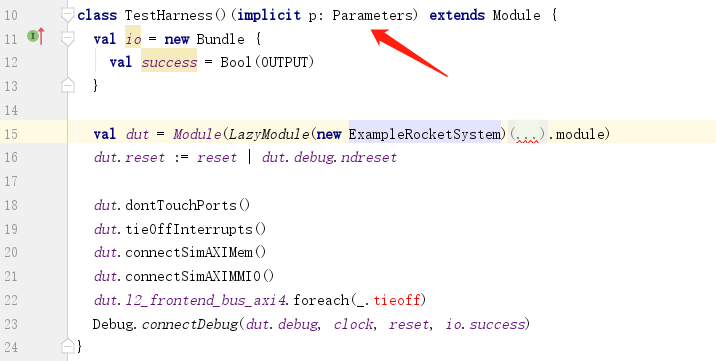

ExampleRocketSystem在TestHarness中实例化：

​​



TestHarness找不到被引用的地方。





9. Makefrag

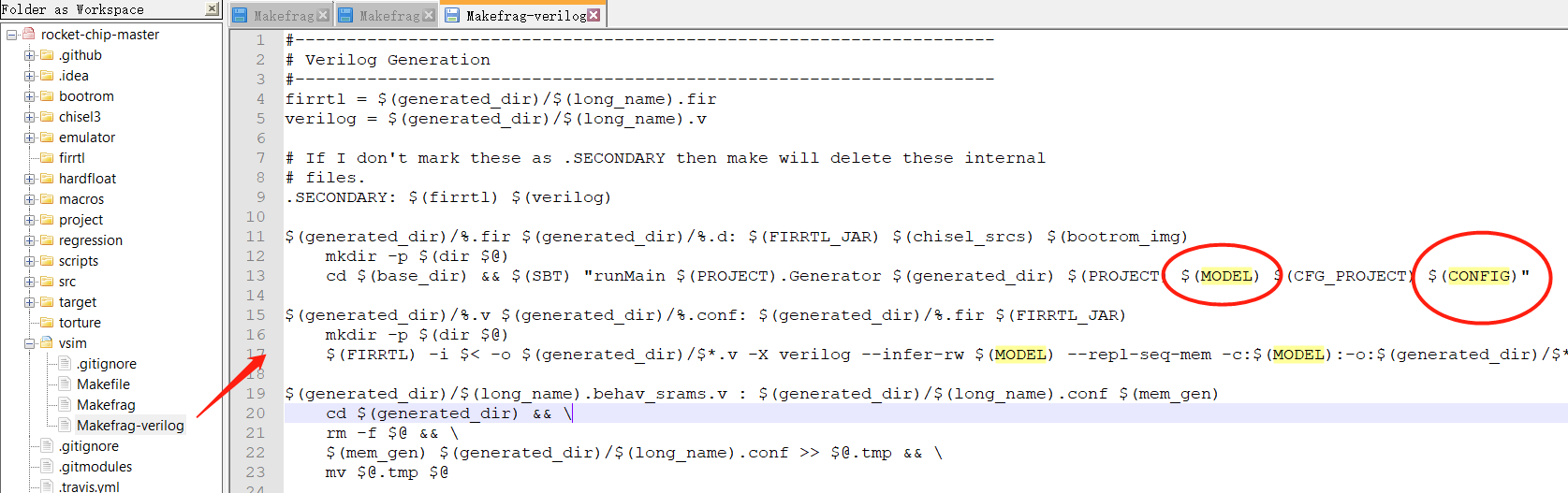

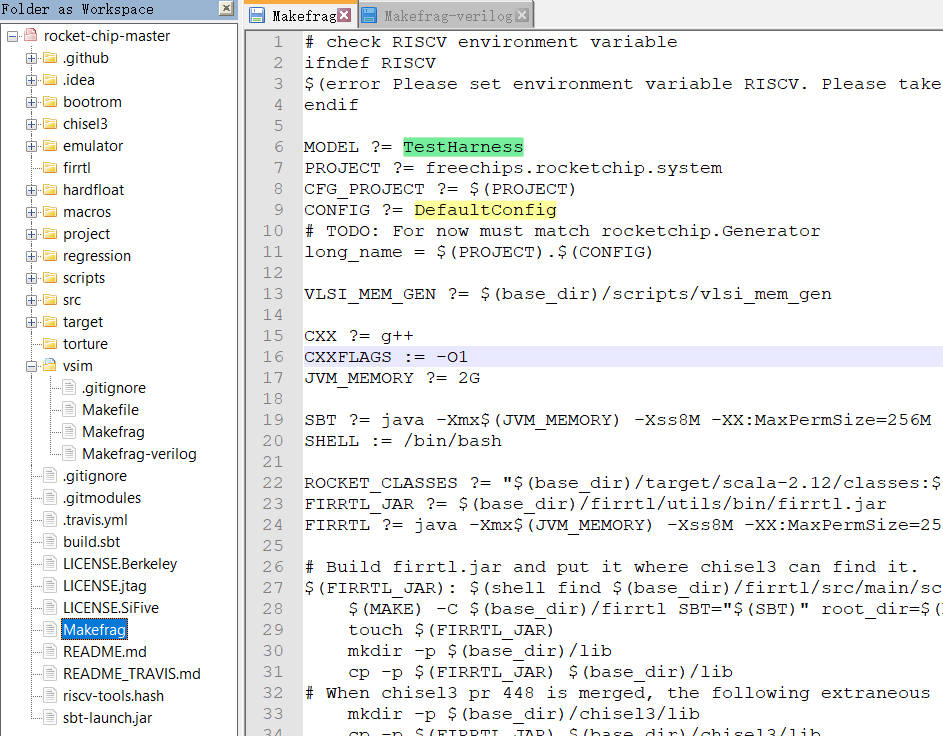

TestHarness在Makefrag这个Makefile文件中使用：

​​



同时注意这里的CONFIG被赋值为DefaultConfig，这是一个配置类。



​​



这里调用Generator中的main函数，并把MODEL（TestHarness）和CONFIG（DefaultConfig）作为参数传入。





10. GeneratorApp

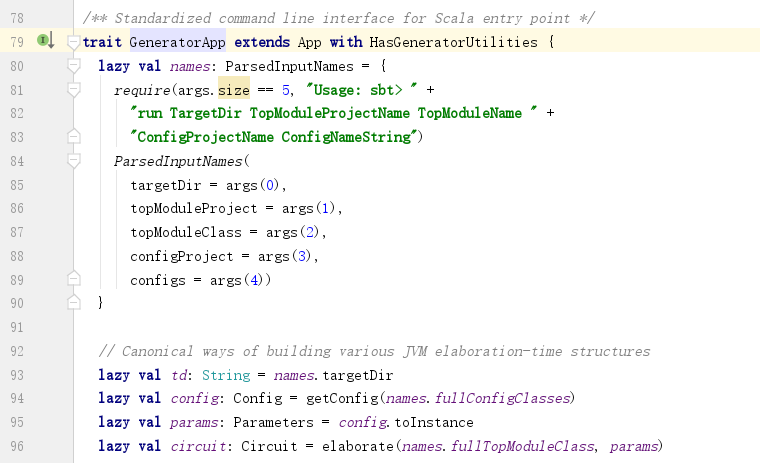

Generator中没有配置相关的内容，其继承自GeneratorApp：

​​

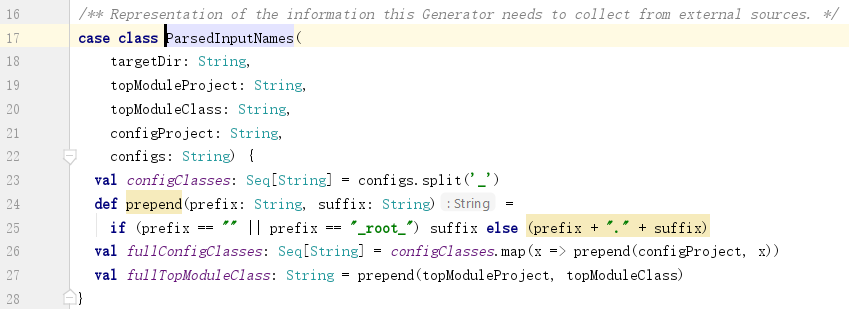

把传入的参数封装成ParsedInputNames：

​​



1) 先看CONFIG，亦即DefaultConfig



​​



fullConfigClass是DefaultConfig加上包名的路径，即：freechips.rocketchip.system.DefaultConfig。



这里加载这个类、实例化，并类型转换成为Parameters对象params。



2) 再看MODEL，亦即TestHarness



​​



fullTopModuleClass是TestHarness加上包名的路径，即：freechips.rocketchip.system.TestHarness。

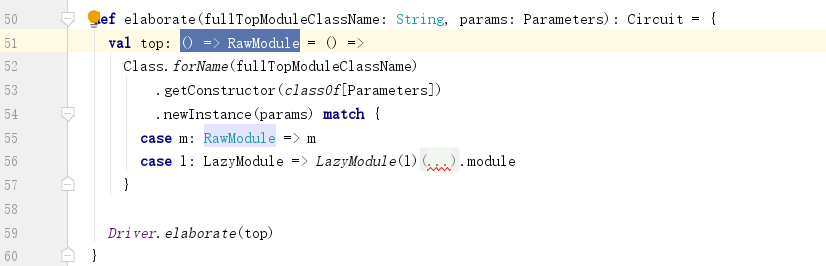

elaborate中就比较熟悉了：

​​



调用chisel3.Driver.elaborate()返回一个Circuit实例。

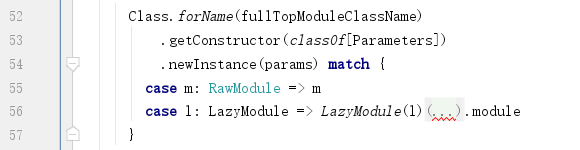

top是一个无参但返回RawModule的函数：

​​

a. 加载TestHarness类：Class.forName(fullTopModuleClassName)

b. 获取参数为Parameters的构造方法：getConstructor(classOf[Parameters])

c. 调用该构造方法，把params作为参数传入：newInstance(params)



即相当于：new TestHarness(params)；

​​



11. 总结



可以发现，配置的源头是用户传入的配置类的类名。





12. Scala：构造方法中的implicit参数列表

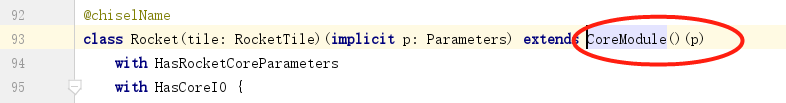

CoreModule类只定义了一个参数列表，为什么要多加一个空的参数列表呢？

​​



​​



这在Scala语言规范中有讲：

If a class has no formal parameter section that is not implicit, an empty parameter section () is assumed.

也就是说，即便没有明写非implicit参数列表（formal parameter section），也默认有一个。实例化时需要加上。



参考如下链接：

https://www.scala-lang.org/files/archive/spec/2.12/05-classes-and-objects.html#class-definitions
