瑞芯微ROCK960 RK3399固件烧录总结

1 下载固件

进入瑞芯微ROCK960下载主页

https://www.96boards.org/documentation/consumer/rock/downloads/

选择os固件，

• Debian
• Ubuntu
• Android

本用例选择安装Ubuntu 16.04 Server arm64

下载压缩包rock960_ubuntu_server_16.04_arm64_20180115.tar.gz解压得到：

• rk3399_loader_v1.08.106.bin   --   用于USB闪存的预构建引导加载程序
• system.img   --   u-boot，atf，kernel和rootfs的组合镜像

2 升级固件

方式一： 通过SD卡升级（固件烧写到TF卡）

Step 1:



a) Windows环境烧录固件

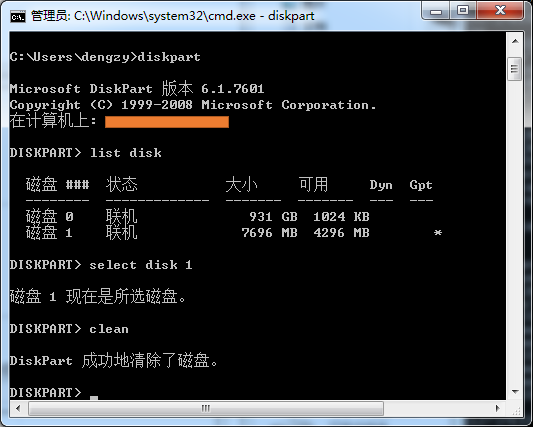

首先通过Windows下DOS命令行格式化TF卡，注意要选对TF卡磁盘序号，错选其它磁盘格式化数据是不可恢复的。

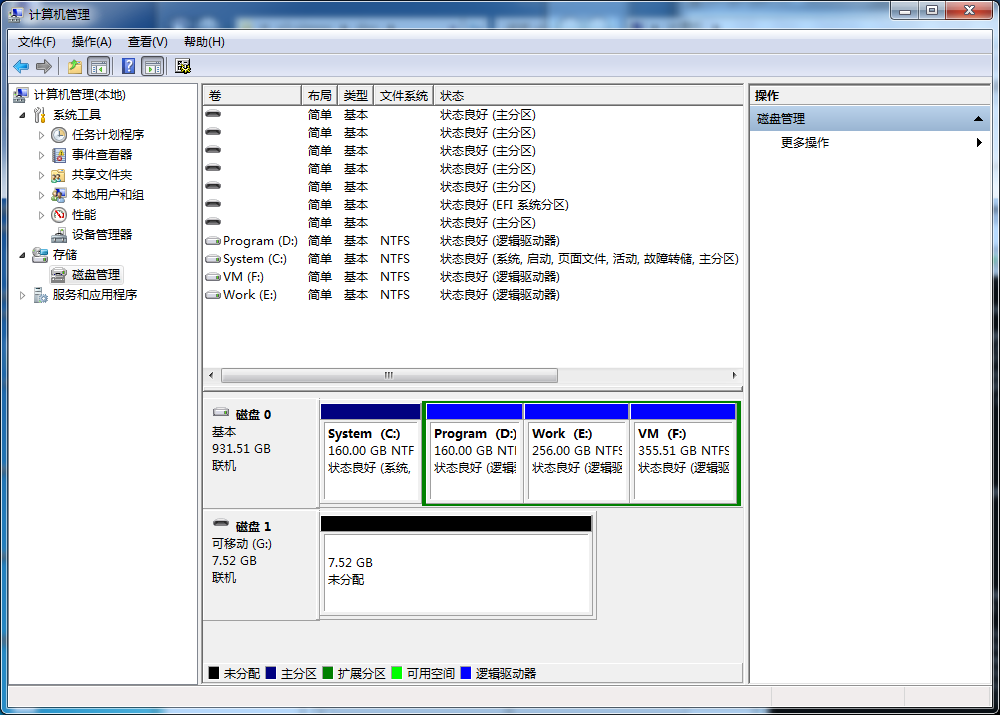

确认TF卡已格式化

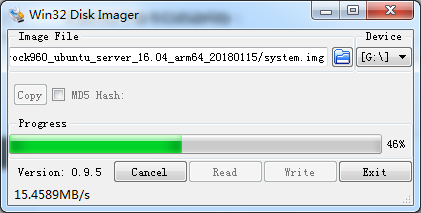

使用Win32 Disk Imager工具烧录



烧录完成



b) Linux环境烧录固件

查看TF卡磁盘号：

sudo lsblk
或
sudo fdisk -l

烧写img，/dev/XXX即要烧写的TF卡所对应磁盘号：

sudo dd if=system.img of=/dev/XXX bs=4M oflag=sync status=noxfer

Step 2:

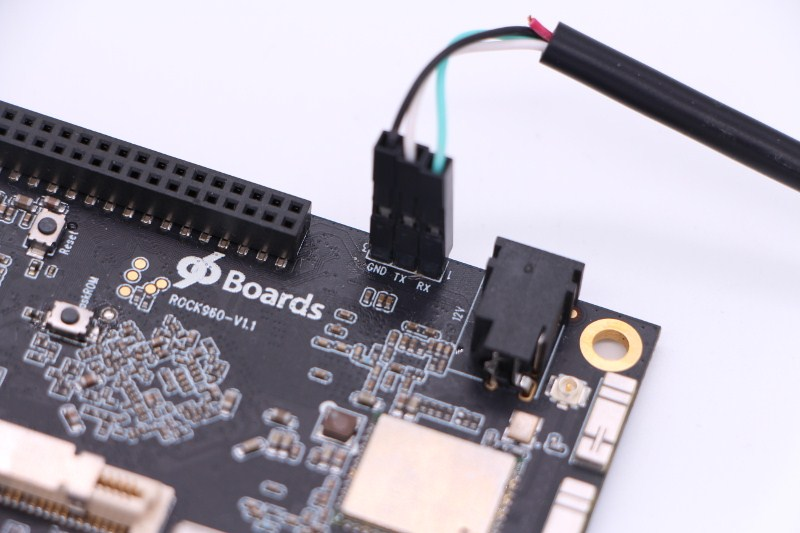

为方便查看log和测试，需要通过RS232 TO TTL转接板连接开发板串口到PC主机，

RX     <---->    GREEN
TX     <---->    WHITE
GND    <---->    BLACK

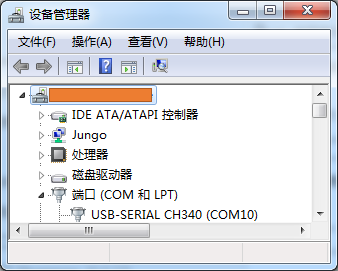

PC主机查看转接板串口号,

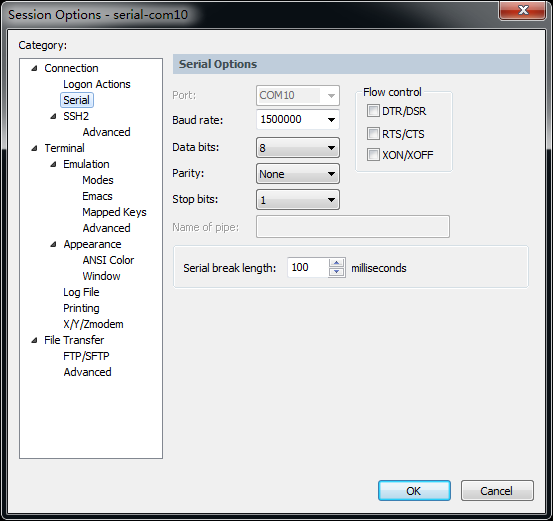

 然后设置SecureCRT串口号、波特率（注意波特率是1500000）

Step 3:

开发板上电运行，并自动选择从SD卡进入新系统。

终端登录账号：rock

密码：rock







方式二： 通过USB升级（固件烧写到eMMC）

Step 1:

下载安装rkdeveloptool 工具

$ sudo apt-get install libudev-dev libusb-1.0--dev dh-autoreconf
$ git clone https://github.com/rockchip-linux/rkdeveloptool
$ cd rkdeveloptool
$ autoreconf -i
$ ./configure
$ make

Step 2:

拷贝rock960_ubuntu_server_16.04_arm64_20180115.tar.gz固件包到Linux主机。



Step 3:

开发板连接typeC，并连接到Linux主机。长按markrom键，给开发板上电，然后松开markrom键，开发板进入markrom模式，可以通过lsusb命令确认是否找到USB设备：Bus 003 Device 061: ID 2207:0011。



Step 4:

烧写eMMC：

$ tar -xvf rock960_ubuntu_server_16.04_arm64_20180115.tar.gz
$ cd rock960_ubuntu_server_16.04_arm64_20180115
$ ll
total .7G
-rw-r--r--  sharpnow sharpnow .3K 1月     readme.md
-rw-r--r--  sharpnow sharpnow 255K 1月     rk3399_loader_v1.08.106.bin
-rw-r--r--  sharpnow sharpnow .7G 7月   : system.img
$ sudo rkdeveloptool db rk3399_loader_v1.08.106.bin                       Downloading bootloader succeeded.
$ sudo rkdeveloptool wl  system.img
Write LBA from file (%)
$ sudo rkdeveloptool rd
Reset Device OK.

重启后即会进入新系统。

终端登录账号：rock

密码：rock
