[转帖]《Linux性能优化实战》笔记（四）—

一、节拍率与CPU时间

前一篇说到，Linux 作为一个多任务操作系统，将每个 CPU 的时间划分为很短的时间片，再通过调度器轮流分配给各个任务使用，因此造成多任务同时运行的错觉。

为了维护 CPU 时间，Linux 通过事先定义的节拍率（内核中表示为 HZ），触发时间中断，并使用全局变量 Jiffies 记录了开机以来的节拍数。每发生一次时间中断，Jiffies 的值就加 1。

1. 内核节拍率

节拍率 HZ 是内核的可配选项，不同的系统可能设置不同，可以通过查询 /boot/config 内核选项来查看。

grep 'CONFIG_HZ=' /boot/config-$(uname -r)

例如我的测试服务器节拍率设置成了1000，即每秒触发 1000 次时间中断。

2. 用户空间节拍率

不过，用户空间程序并不能直接访问内核节拍率。为了方便用户空间程序，内核还提供了一个用户空间节拍率 USER_HZ，它固定为 100（每秒触发100次时间中断）。这样，用户空间程序就不需要关心内核中 HZ 被设置成了多少，因为它看到的总是固定值 USER_HZ。

3. CPU时间

Linux 通过 /proc 虚拟文件系统，向用户空间提供了系统内部状态的信息，而 /proc/stat提供的就是系统的 CPU 和任务统计信息。比方说，如果你只关注 CPU 的话，可以执行下面的命令

第一列表示的是 CPU 编号，如 cpu0、cpu1 ，而第一行没有编号的 cpu ，表示的是所有 CPU 的累加。其他列则表示不同场景下 CPU 的累加节拍数，它的单位是 USER_HZ，也就是 10 ms（1/100 秒），所以这其实就是不同场景下的CPU 时间。

各列含义如下：

user（通常缩写为 us），代表用户态 CPU 时间。它不包括下面的 nice 时间，但包括了 guest 时间。
nice（通常缩写为 ni），代表低优先级用户态 CPU 时间，也就是进程的 nice 值被调整为 1-19 之间时的 CPU 时间。这里注意，nice 可取值范围是 -20 到 19，数值越大，优先级反而越低。
system（通常缩写为 sys），代表内核态 CPU 时间。
idle（通常缩写为 id），代表空闲时间。注意，它不包括等待 I/O 的时间（iowait）。
iowait（通常缩写为 wa），代表等待 I/O 的 CPU 时间。
irq（通常缩写为 hi），代表处理硬中断的 CPU 时间。
softirq（通常缩写为 si），代表处理软中断的 CPU 时间。
steal（通常缩写为 st），代表当系统运行在虚拟机中的时候，被其他虚拟机占用的 CPU时间。
guest（通常缩写为 guest），代表通过虚拟化运行其他操作系统的时间，也就是运行虚拟机的 CPU 时间。
guest_nice（通常缩写为 gnice），代表以低优先级运行虚拟机的时间。

二、 CPU使用率

1. 定义与计算

通常所说的 CPU 使用率，就是除了空闲时间外的其他时间占总 CPU 时间的百分比，用公式来表示就是

根据这个公式，我们就可以从 /proc/stat 中的数据，很容易地计算出 CPU 使用率。当然，也可以用每一个场景的 CPU 时间，除以总的 CPU 时间，计算出每个场景的 CPU 使用率。但是/proc/stat是开机以来的节拍数累加值，所以直接算出来的，是开机以来的平均 CPU 使用率，一般没啥参考价值。

事实上，为了计算 CPU 使用率，性能工具一般都会取间隔一段时间（比如 3 秒）的两次值，作差后，再计算出这段时间内的平均 CPU 使用率，即

现在，我们知道了系统 CPU 使用率的计算方法，那进程的呢？跟系统的指标类似，Linux也给每个进程提供了运行情况的统计信息，也就是 /proc/[pid]/stat。

各种各样的性能分析工具已经帮我们计算好了CPU使用率。不过要注意的是，性能分析工具给出的都是间隔一段时间的平均 CPU 使用率，所以要注意间隔时间的设置，特别是用多个工具对比分析时，你一定要保证它们用的是相同的间隔时间。

比如，对比一下 top 和 ps 这两个工具报告的 CPU 使用率，默认的结果很可能不一样，因为 top 默认使用 3 秒时间间隔，而 ps 使用的却是进程的整个生命周期。

2. 查看 CPU 使用率

top 和 ps 是最常用的性能分析工具：top 显示了系统总体的 CPU 和内存使用情况，以及各个进程的资源使用情况。ps 则只显示了每个进程的资源使用情况。

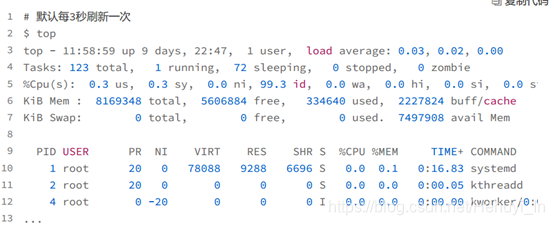

这个输出结果中，第三行 %Cpu 就是系统的 CPU 使用率，具体每一列的含义上一节都讲过，只是把 CPU 时间变换成了 CPU 使用率。top 默认显示的是所有 CPU 的平均值，这个时候你只需要按下数字 1 ，就可以切换到每个 CPU的使用率了。

空白行之后是进程的实时信息，每个进程都有一个 %CPU 列，表示进程的CPU 使用率。它是用户态和内核态 CPU 使用率的总和，包括进程用户空间使用的 CPU、通过系统调用执行的内核空间 CPU 、以及在就绪队列等待运行的 CPU。在虚拟化环境中，它还包括了运行虚拟机占用的 CPU。

到这里我们可以发现， top 并没有细分进程的用户态 CPU 和内核态 CPU。那要怎么查看每个进程的详细情况呢？你应该还记得上一节用到的 pidstat 吧，它正是一个专门分析每个进程 CPU 使用情况的工具。

下面的 pidstat 命令，就间隔 1 秒展示了进程的 5 组 CPU 使用率，包括：

用户态 CPU 使用率（%usr）；
内核态 CPU 使用率（%system）；
运行虚拟机 CPU 使用率（%guest）；
等待 CPU 使用率（%wait）；
总的 CPU 使用率（%CPU）。

最后的 Average 部分，还计算了 5 组数据的平均值。

三、 perf分析CPU使用率过高问题

perf 是 Linux 2.6.31 以后内置的性能分析工具。它以性能事件采样为基础，不仅可以分析系统的各种事件和内核性能，还可以用来分析指定应用程序的性能问题。

1. perf top

第一种常见用法是 perf top，类似于 top，它能够实时显示占用 CPU 时钟最多的函数或者指令，因此可以用来查找热点函数，使用界面如下所示：

输出结果中，第一行包含三个数据，分别是采样数（Samples）、事件类型（event）和事件总数量（Event count）。比如这个例子中，perf 总共采集了 833 个 CPU 时钟事件，而总事件数则为 97742399。采样数需要我们特别注意。如果采样数过少（比如只有十几个），那下面的排序和百分比就没什么实际参考价值了。

再往下看是一个表格式样的数据，每一行包含四列，分别是：

第一列 Overhead ，是该符号的性能事件在所有采样中的比例，用百分比来表示。
第二列 Shared ，是该函数或指令所在的动态共享对象（Dynamic Shared Object），如内核、进程名、动态链接库名、内核模块名等。
第三列 Object ，是动态共享对象的类型。比如 [.] 表示用户空间的可执行程序、或者动态链接库，而 [k] 则表示内核空间。
最后一列 Symbol 是符号名，也就是函数名。当函数名未知时，用十六进制的地址来表示。

以上面的输出为例，我们可以看到，占用 CPU 时钟最多的是 perf 工具自身，不过它的比例也只有 7.28%，说明系统并没有 CPU 性能问题。

虽然实时展示了系统的性能信息，但它的缺点是并不保存数据，也就无法用于离线或者后续的分析，需要用到下面的工具。

2. perf record 和 perf report

perf record 则提供了保存数据的功能，保存后的数据，需要你用 perf report 解析展示。在实际使用中，我们还经常加上 -g 参数，开启调用关系的采样，方便根据调用链来分析性能问题。

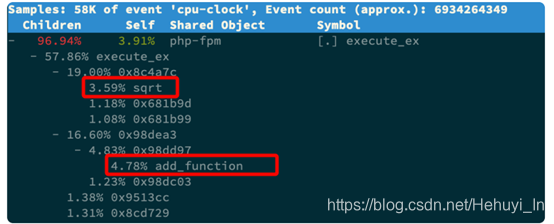

下面是分析一段php函数的perf report，你会发现，调用关系最终到了 sqrt 和 add_function，可以找到这两个函数相关代码进行分析。

四、 CPU高却找不到对应进程？

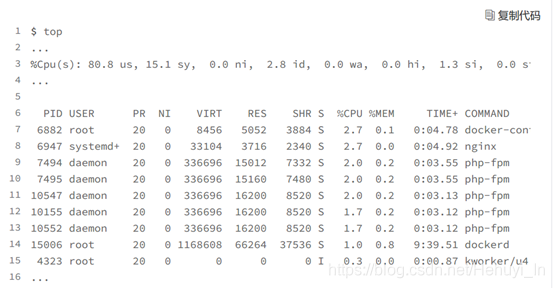

如下图，top可以看到系统的整体 CPU 使用率是比较高的：用户 CPU 使用率（us）已经到了 80%，系统 CPU 为 15.1%，而空闲 CPU（id）则只有 2.8%。但是CPU 使用率最高的进程也只不过才 2.7%，看起来并不高。

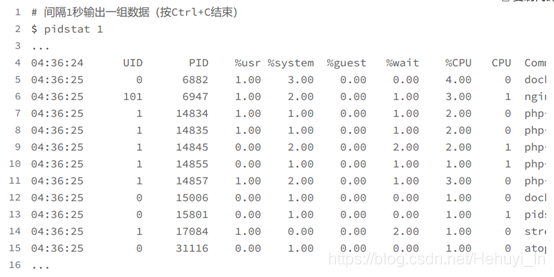

运行 pidstat 命令发现也是一样

会出现这种情况，很可能是因为前面的分析漏了一些关键信息。你可以先暂停一下，自己往上翻，重新操作检查一遍。或者，我们一起返回去分析 top 的输出，看看能不能有新发现。我们回到第一个终端，重新运行 top 命令，并观察一会儿：

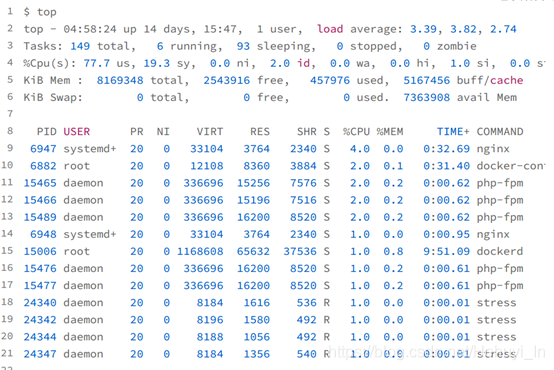

这次从头开始看 top 的每行输出，咦？Tasks 这一行看起来有点奇怪，就绪队列中居然有6 个 Running 状态的进程（6 running），是不是有点多呢？你有没有发现， Nginx 和所有的 php-fpm 都处于 Sleep（S）状态，而真正处于 Running（R）状态的，却是几个stress 进程，并且这几个进程pid一直在变。

进程的 PID 在变，这说明什么呢？在我看来，要么是这些进程在不停地重启，要么就是全新的进程，这无非也就两个原因：

第一个原因，进程在不停地崩溃重启，比如因为段错误、配置错误等等，这时，进程在退出后可能又被监控系统自动重启。
第二个原因，这些进程都是短时进程，也就是在其他应用内部通过 exec 调用的外面命令。这些命令一般都只运行很短的时间就会结束，你很难用 top 这种间隔时间比较长的工具发现（上面的案例，我们碰巧发现了）。

至于 stress，我们前面提到过，它是一个常用的压力测试工具。它的 PID 在不断变化中，看起来像是被其他进程调用的短时进程。要想继续分析下去，还得找到它们的父进程。要怎么查找一个进程的父进程呢？

用 pstree 就可以用树状形式显示所有进程之间的关系：

pstree | grep stress

从这里可以看到，stress 是被 php-fpm 调用的子进程，并且进程数量不止一个（这里是 3个）。找到父进程后，我们能进入 app 的内部分析了，应该去看看它的源码（这里略了，详细参考原文）。

经过检查，发现有错误消息 mkstemp failed: Permission denied ，以及 failed run completed in 0s。原来 stress 命令并没有成功，它因为权限问题失败退出了。看来，我们发现了一个 PHP 调用外部 stress 命令的 bug：没有权限创建临时文件。
从这里我们可以猜测，正是由于权限错误，大量的 stress 进程在启动时初始化失败，进而导致用户 CPU 使用率的升高。

分析出问题来源，下一步是不是就要开始优化了呢？当然不是！既然只是猜测，那就需要再确认一下，这个猜测到底对不对，是不是真的有大量的 stress 进程。该用什么工具或指标呢？

我们前面已经用了 top、pidstat、pstree 等工具，没有发现大量的 stress 进程。那么，还有什么其他的工具可以用吗？
还记得上一期提到的 perf 吗？它可以用来分析 CPU 性能事件，用在这里就很合适。依旧在第一个终端中运行 perf record -g 命令，并等待一会儿（比如 15 秒）后按 Ctrl+C 退出。然后再运行 perf report 查看报告：






# 记录性能事件，等待大约15秒后按 Ctrl+C 退出





perf record -g





# 查看报告





perf report

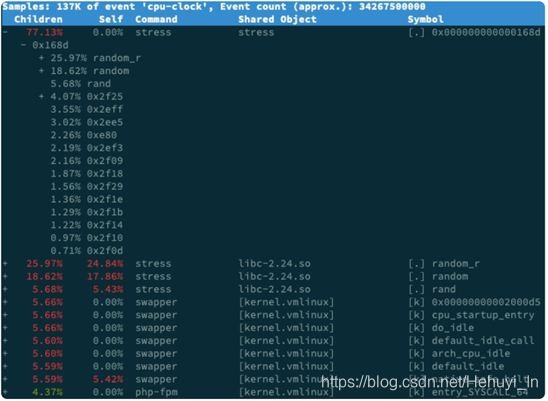

你看，stress 占了所有 CPU 时钟事件的 77%，而 stress 调用调用栈中比例最高的，是随机数生成函数 random()，看来它的确就是 CPU 使用率升高的元凶了。随后的优化就很简单了，只要修复权限问题，并减少或删除 stress 的调用，就可以减轻系统的 CPU 压力。

当然，实际生产环境中的问题一般都要比这个案例复杂，在你找到触发瓶颈的命令行后，却可能发现，这个外部命令的调用过程是应用核心逻辑的一部分，并不能轻易减少或者删除。这时，你就得继续排查，为什么被调用的命令，会导致 CPU 使用率升高或 I/O 升高等问题。这些复杂场景的案例，我会在后面的综合实战里详细分析。

五、短时进程监控 execsnoop

execsnoop 是一个专为短时进程设计的工具。它通过 ftrace 实时监控进程的 exec() 行为，并输出短时进程的基本信息，包括进程 PID、父进程 PID、命令行参数以及执行的结果。

比如，用 execsnoop 监控上述案例，就可以直接得到 stress 进程的父进程 PID 以及它的命令行参数，并可以发现大量的 stress 进程在不停启动。






# 按 Ctrl+C 结束





execsnoop





#输出





PCOMM PID PPID RET ARGS





sh 30394 30393 0





stress 30396 30394 0 /usr/local/bin/stress -t 1 -d 1





sh 30398 30393 0





stress 30399 30398 0 /usr/local/bin/stress -t 1 -d 1





sh 30402 30400 0





stress 30403 30402 0 /usr/local/bin/stress -t 1 -d 1





sh 30405 30393 0





stress 30407 30405 0 /usr/local/bin/stress -t 1 -d 1





...

execsnoop 所用的 ftrace 是一种常用的动态追踪技术，一般用于分析 Linux 内核的运行时行为，后面课程我也会详细介绍并带你使用。

六、小结

碰到常规问题无法解释的 CPU 使用率情况时，首先要想到有可能是短时应用导致的问题，比如有可能是下面这两种情况。

第一，应用里直接调用了其他二进制程序，这些程序通常运行时间比较短，通过 top 等工具也不容易发现。
第二，应用本身在不停地崩溃重启，而启动过程的资源初始化，很可能会占用相当多的CPU。

对于这类进程，我们可以用 pstree 或者 execsnoop 找到它们的父进程，再从父进程所在的应用入手，排查问题的根源。

评论补充：

可以用 perf record -ag -- sleep 2;perf report 一步到位
http://blog.bruceding.com/420.html 这个是之前的优化经历，通过 perf + 火焰图，定位热点代码，结合业务和网络分析，最终确定问题原因
