前言

基于Keepalived实现LVS双主高可用集群。什么是Keepalived呢，keepalived观其名可知，保持存活，在网络里面就是保持在线了， 也就是所谓的高可用或热备，用来防止单点故障的发生。本文将详细讲述Keepalived工作原理及高可用解决方案的实现。

相关介绍

Keepalived简介

Keepalived采用VRRP(virtual router redundancy protocol，虚拟路由冗余协议)热备份协议，以软件的方式实现linux服务器的多机热备功能。VRRP是针对路由器的一种备份解决方案——由多台路由器组成一个热备组。通过共用的虚拟IP地址对外提供服务；每个热备组内同一时刻只有一台主服务器提供服务，其他服务器处于冗余状态，若当前在线的服务器失败，其他服务器会自动接替（优先级决定接替顺序）虚拟IP地址，以继续提供服务。

工作原理

Keepalived组件介绍

core：keepalived的核心，复杂主进程的启动和维护，全局配置文件的加载解析等

check：负责healthchecker(健康检查)，包括了各种健康检查方式，以及对应的配置的解析包括LVS的配置解析

vrrp：VRRP子进程，VRRP子进程就是来实现VRRP协议的

libip*：LVS相关

由图可知，两个子进程都被系统WatchDog看管，两个子进程各自负责自己的事，healthchecker子进程负责检查各自服务器的健康程度，例如HTTP，LVS等等，如果healthchecker子进程检查到MASTER上服务不可用了，就会通知本机上的VRRP子进程，让他删除通告，并且去掉虚拟IP，转换为BACKUP状态。

高可用解决方案

实验拓扑

配置过程

HA集群配置前提

时间同步、基于主机名互相通信、SSH互信

请确保两个节点时间同步，可用ntpdate向时间服务器同步

基于主机名互相通信

SSH互信

安装所需程序

配置keepalived

将配置文件同步给另一个节点

修改另一个节点配置文件

Real Server配置

配置内核参数及VIP

准备测试页面

测试页面

keepalived节点准备应急页面

测试

启动keepalived

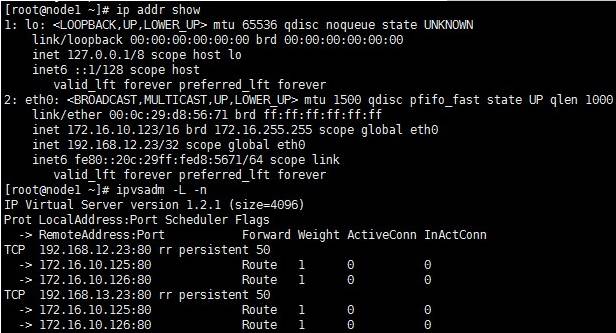

查看两节点的ip和ipvs规则情况

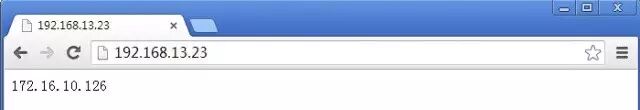

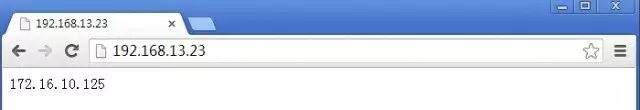

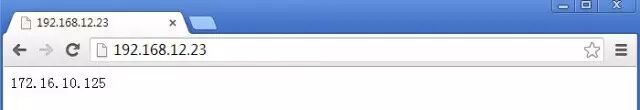

访问测试

模拟其中一个主节点故障

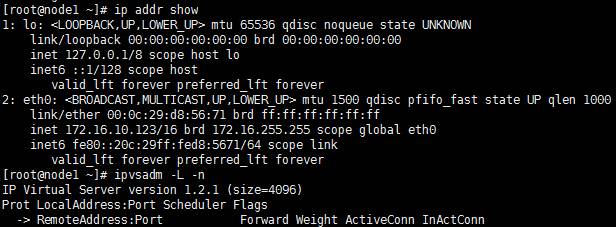

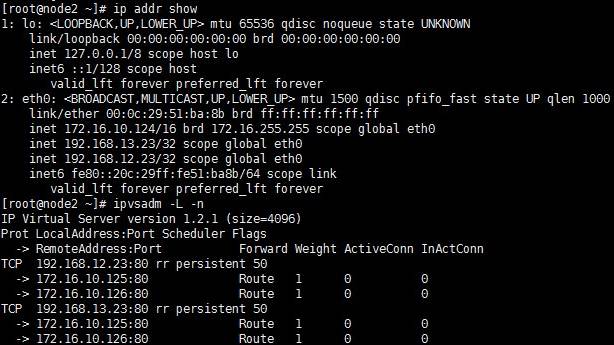

再次查看两节点的ip和ipvs规则情况

由此可见，一个主节点挂掉以后所有的VIP和ipvs规则都会转移到另一个节点，所以访问也不会受到任何影响，这里就不再测试。如果故障节点重新上线，资源还会再次回到工作节点。

下面我们模拟两个RS节点全部故障，看一下sorry_server是否可以工作

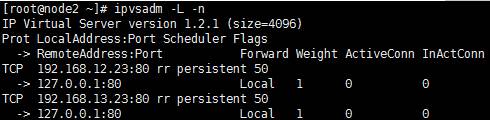

查看ipvs规则

real server已全部下线，应急服务器上线

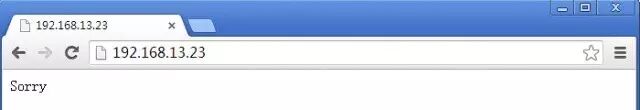

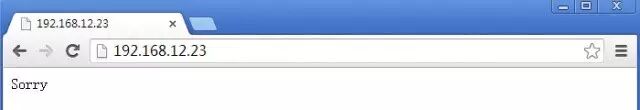

sorry_server响应成功，至此，基于Keepalived实现LVS双主高可用集群实验完成

The end

基于Keepalived实现LVS双主高可用解决方案就说到这里了，通过实验可以看出使用keepalived构建LVS群集更加简便易用
