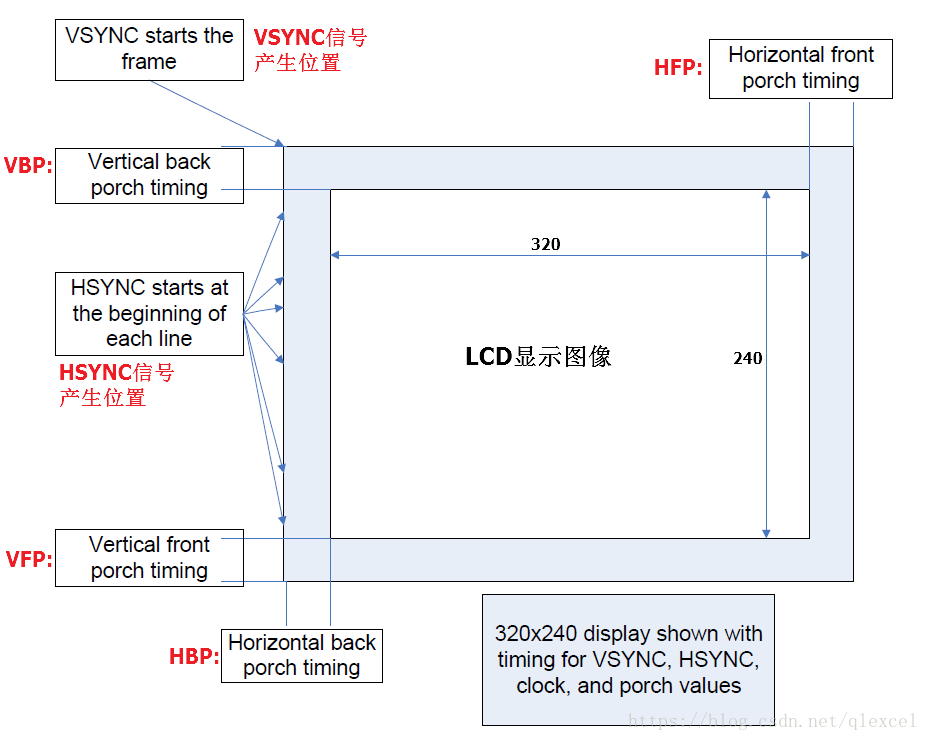

一、LCD显示图像的过程如下：

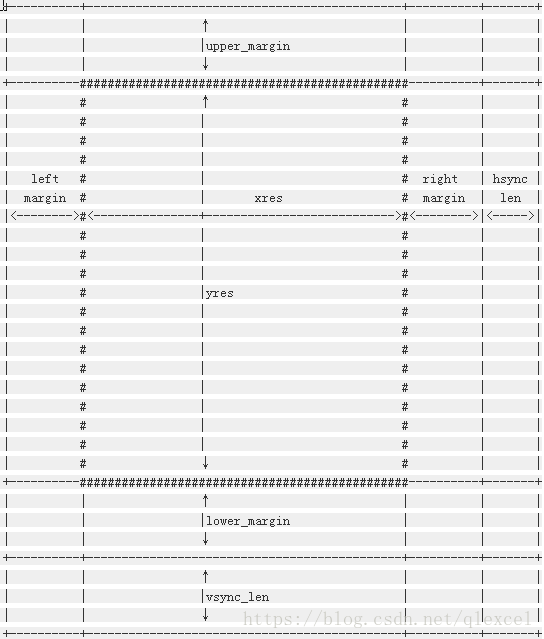

其中，VSYNC和HSYNC是有宽度的，加上后如下：

参数解释：

  • HBP(Horizontal Back Porch)水平后沿：在每行或每列的象素数据开始输出时要插入的象
    素时钟周期数
  • HFP(Horizontal Front Porch )水平前沿：在每行或每列的象素结束到LCD 行时钟输出脉冲
    之间的象素时钟数
  • VBP(Vertical Back Porch)垂直后沿：在垂直同步周期之后帧开头时的无效行数
  • VFP(Vertical Front Porch)垂直前沿：本帧数据输出结束到下一帧垂直同步周期开始之
    前的无效行数
    HPW(HSYNC plus width)行同步脉宽    单位：像素时钟周期
  • VPW(VSYNC width)垂直同步脉宽    单位：显示一行的时间th

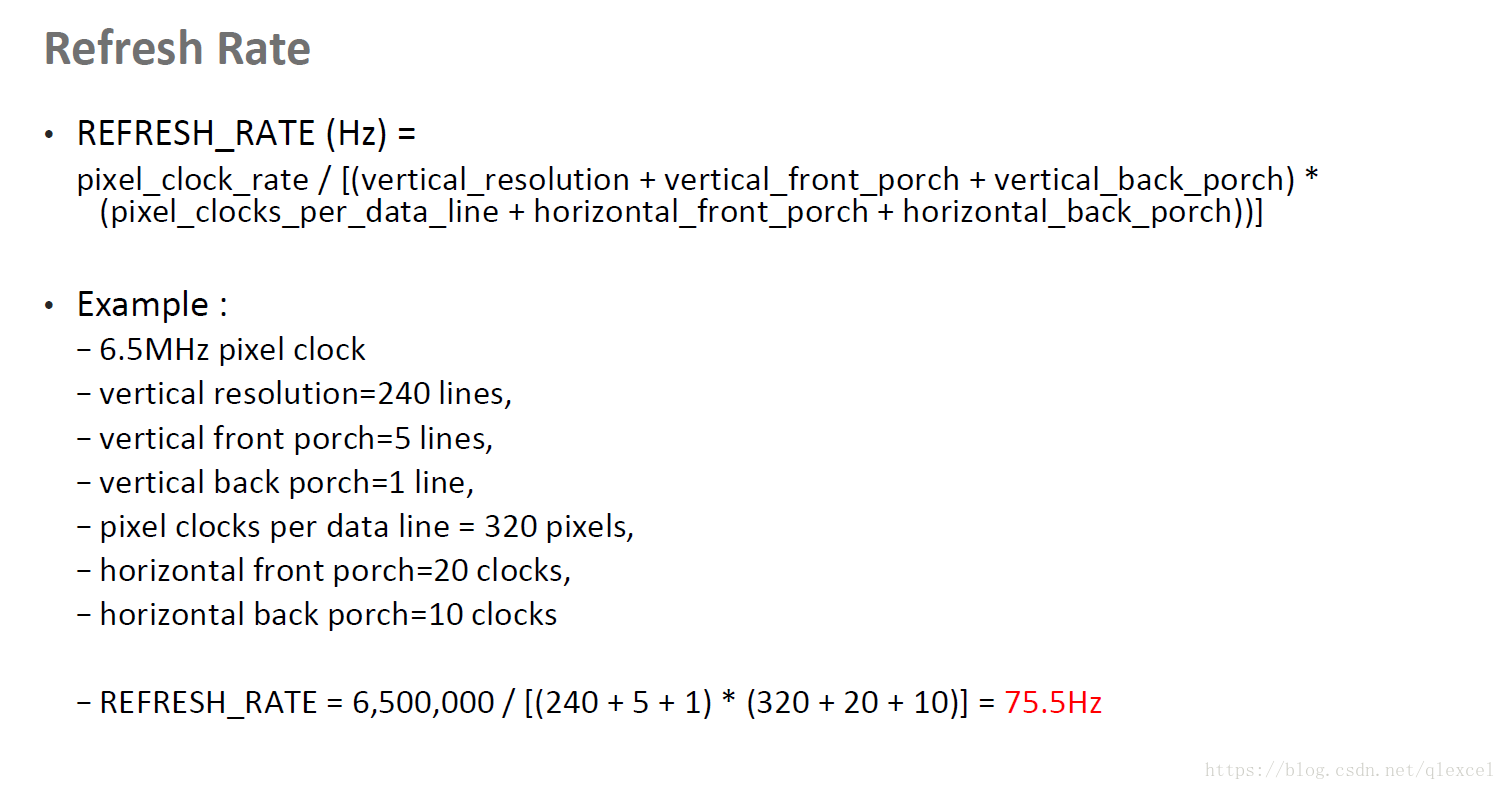

二、知道了上面的参数和LCD的时钟频率后，图像刷新率就可以计算了：

注：网上找的公式，我觉得还应该把VSYNC和HSYNC的宽度算进去。

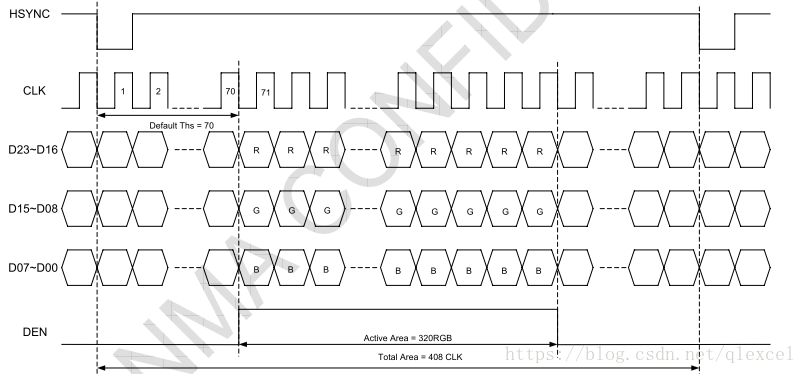

三、LCD操作时序图：
