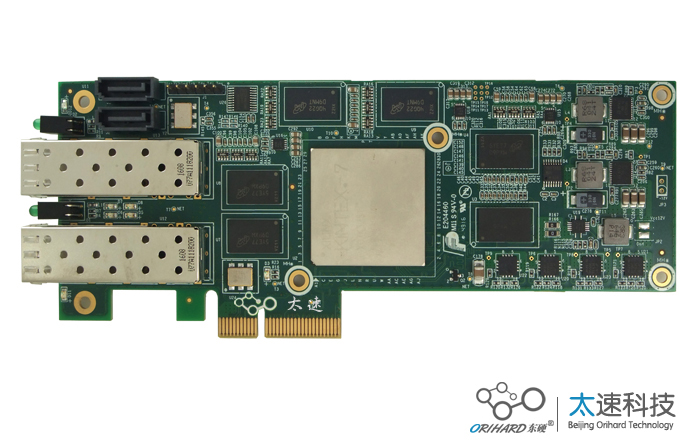

基于 Kintex-7 XC7K325T的半高PCIe x4双路万兆光纤收发卡

一、板卡概述

板卡采用Xilinx公司的XC7K325T-2FFG900I芯片作为主处理器，可应用于万兆网络、高速数据采集、存储；光纤隔离网闸等领域。

二、功能和技术指标：

板卡功能	参数内容
主处理器	xilinx  XC7K325T-2FFG900I
板卡标准	PCI EXPRESS CARD REV. 1.1，半高，2/3长卡
电气规范	支持1路PCIe X4 支持PCI Express V1.1 V2.0标准
板载缓存	板载1组2GB 64bit DDR3内存颗粒，1组1GB 32bit DDR3内存颗粒和2组128MB 16bit DDR3 内存颗粒
加载Flash	板载16MB SPI Flash，用于FPGA程序加载
高速接口	两路万兆光纤接口，最大支持10Gbps线速率。 两路GTX接口，使用SATA连接器
低速接口
板卡尺寸	170*68.9mm
板卡重量	（含散热片）
板卡供电	+12V@3A
板卡功耗	36W
工作温度	Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	xilinx XC7K325T-2FFG900I
软件版本	ISE14.7
编程语言	Verilog
板卡接口测试程序	DDR测试、PCIe IO模式测试，光纤Aurora测试程序
板卡接口应用程序	PCIe V2.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序

四、应用领域

光纤数据收发，隔离，加速计算。
