一、环境说明

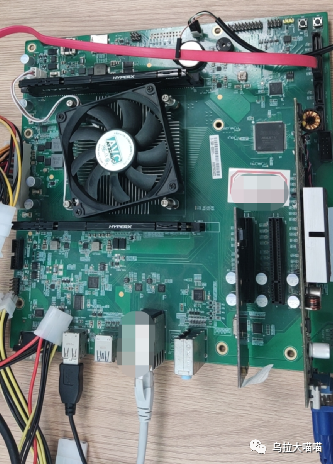

板子是FT-2000/4的开发板：

固件版本：

ft-2004c_u-boot-v2-Ver0.3_202112231001.tar.gz

ft2004c_v2.06_image_fix.rar

二、调试命令说明

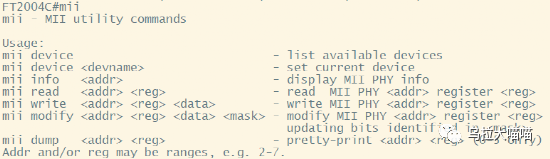

调试PHY主要用到的命令是mii，先查看下可用的命令：

mii device，缩写mii dev，查看网络控制器mac。

mii device，缩写mii dev，用来切换mac控制器。

mii info，用来扫描当前网络控制器mac下的phy有哪些。

mii read/write是用来读写寄存器的。

mii dump，用来显示寄存器状态值，其中addr是通过mii info扫描，确定其PHY地址后，填入的。

三、MII命令使用

3.1 mii dev查看网络控制器

首先通过命令看看配置了几个网络控制器mac。因为FT-2000/4内有两个网络控制器，理论上应该能看到2个mac。

FT2004C#mii dev

MII devices: 'ethernet0@2820c000' 'ethernet1@28210000'

Current device: 'ethernet0@2820c000'

能看出来是两个mac控制器都在（ethernet0@2820c000、ethernet1@28210000），这个东西是哪里设置的呢？是uboot的设备树里配置的，如果改过设备树，比如注释了ethernet1，那这里就只能看到一个ethernet0了。

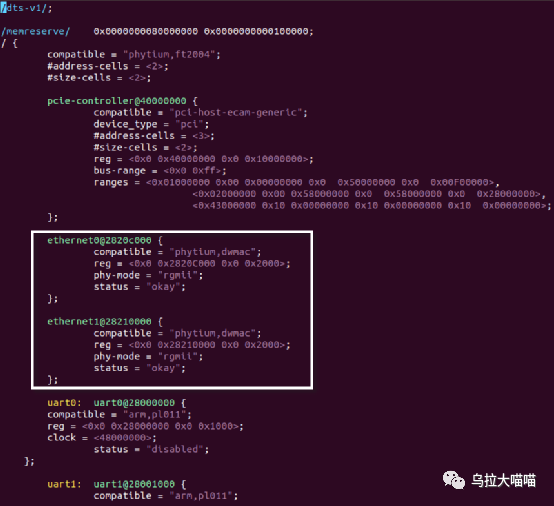

设备树位置：

3.2 mii info扫描PHY

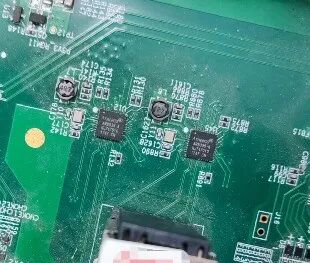

飞腾板子上用了两个AR8035的PHY芯片。

查看当前mac下的phy有没有：

FT2004C#mii dev

MII devices: 'ethernet0@2820c000' 'ethernet1@28210000'

Current device: 'ethernet0@2820c000'

可以看到当前使用的是第1个mac控制器。

Mii info扫描：

FT2004C#mii info

PHY 0x04: OUI = 0x1374, Model = 0x07, Rev = 0x02,  10baseT, HDX

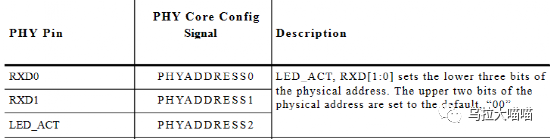

能够在这个mac下扫到一个地址为0x04的PHY，这个地址是通过PHY的管脚来配出来的。在mii info下能扫到这么一个PHY，说明mac的MDIO是通的。要是这里硬件上设计了一个PHY，但是这里没有扫到，那么就要去查硬件了，要是PHY都没扫到，后面测网络也白测。

切换mac后再看看其下面有没有phy。

FT2004C#mii dev 'ethernet1@28210000'

上面命令是切换到第2个网络控制器。

FT2004C#mii dev

MII devices: 'ethernet0@2820c000' 'ethernet1@28210000'

Current device: 'ethernet1@28210000'

可以看到，已经切换到了第2个mac控制器。

FT2004C#mii info

PHY 0x04: OUI = 0x1374, Model = 0x07, Rev = 0x02,  10baseT, HDX

同样，在这个mac下也看到了一个地址为0x04的PHY。

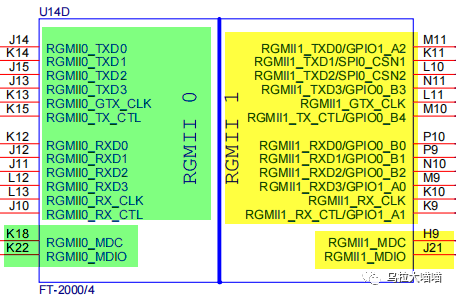

因为飞腾的RGMII控制器是每个单独的MDIO接口，所以可以将板上的两个PHY地址设成一样的。

有些芯片是多个MAC共用一个mdio，这种情况的话就需要将PHY的地址设成不同的了，可以简单的把MDIO接口理解为IIC。

3.3 mii dump转储寄存器信息

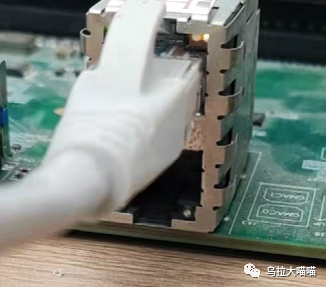

现在把网线插到板子双网络的上面的网口，从电路上是对应第一个mac下的phy网口。

查看'ethernet0@2820c000'下PHY的link状态。

使用mii dump命令可以查看phy的0~5的6个寄存器（使用mii read命令不存在这个说法，所有寄存器都能看 ）。因为我们的PHY地址是0x04，所以mii dump里的addr我们填0x04，reg部分我们从0填到5就能看全所有的寄存器了。现在是插着网线的，所以可以看到“(0004:0004) 1. 2    =     1    link status”表示link成功了，拔掉网线这里就=0了（(0004:0000) 1. 2    =     0    link status）。这也同时印证了PHY的MDIO是通的。还是那句话，这里的PHY link状态都读不到，那就去查硬件看看吧。MDIO都没通，不用着急去ping包。

FT2004C#mii dev 'ethernet0@2820c000'

FT2004C#mii dump 0x04 0

0.     (1000)                 -- PHY control register --

  (8000:0000) 0.15    =     0    reset

  (4000:0000) 0.14    =     0    loopback

  (2040:0000) 0. 6,13 =   b00    speed selection = 10 Mbps

  (1000:1000) 0.12    =     1    A/N enable

  (0800:0000) 0.11    =     0    power-down

  (0400:0000) 0.10    =     0    isolate

  (0200:0000) 0. 9    =     0    restart A/N

  (0100:0000) 0. 8    =     0    duplex = half

  (0080:0000) 0. 7    =     0    collision test enable

  (003f:0000) 0. 5- 0 =     0    (reserved)

FT2004C#mii dump 0x04 1

1.     (796d)                 -- PHY status register --

  (8000:0000) 1.15    =     0    100BASE-T4 able

  (4000:4000) 1.14    =     1    100BASE-X  full duplex able

  (2000:2000) 1.13    =     1    100BASE-X  half duplex able

  (1000:1000) 1.12    =     1    10 Mbps    full duplex able

  (0800:0800) 1.11    =     1    10 Mbps    half duplex able

  (0400:0000) 1.10    =     0    100BASE-T2 full duplex able

  (0200:0000) 1. 9    =     0    100BASE-T2 half duplex able

  (0100:0100) 1. 8    =     1    extended status

  (0080:0000) 1. 7    =     0    (reserved)

  (0040:0040) 1. 6    =     1    MF preamble suppression

  (0020:0020) 1. 5    =     1    A/N complete

  (0010:0000) 1. 4    =     0    remote fault

  (0008:0008) 1. 3    =     1    A/N able

  (0004:0004) 1. 2    =     1    link status

  (0002:0000) 1. 1    =     0    jabber detect

  (0001:0001) 1. 0    =     1    extended capabilities

FT2004C#mii dump 0x04 2

2.     (004d)                 -- PHY ID 1 register --

  (ffff:004d) 2.15- 0 =    77    OUI portion

FT2004C#mii dump 0x04 3

3.     (d072)                 -- PHY ID 2 register --

  (fc00:d000) 3.15-10 =    52    OUI portion

  (03f0:0070) 3. 9- 4 =     7    manufacturer part number

  (000f:0002) 3. 3- 0 =     2    manufacturer rev. number

FT2004C#mii dump 0x04 4

4.     (11e1)                 -- Autonegotiation advertisement register --

  (8000:0000) 4.15    =     0    next page able

  (4000:0000) 4.14    =     0    (reserved)

  (2000:0000) 4.13    =     0    remote fault

  (1000:1000) 4.12    =     1    (reserved)

  (0800:0000) 4.11    =     0    asymmetric pause

  (0400:0000) 4.10    =     0    pause enable

  (0200:0000) 4. 9    =     0    100BASE-T4 able

  (0100:0100) 4. 8    =     1    100BASE-TX full duplex able

  (0080:0080) 4. 7    =     1    100BASE-TX able

  (0040:0040) 4. 6    =     1    10BASE-T   full duplex able

  (0020:0020) 4. 5    =     1    10BASE-T   able

  (001f:0001) 4. 4- 0 =     1    selector = IEEE 802.3

FT2004C#mii dump 0x04 5

5.     (cde1)                 -- Autonegotiation partner abilities register --

  (8000:8000) 5.15    =     1    next page able

  (4000:4000) 5.14    =     1    acknowledge

  (2000:0000) 5.13    =     0    remote fault

  (1000:0000) 5.12    =     0    (reserved)

  (0800:0800) 5.11    =     1    asymmetric pause able

  (0400:0400) 5.10    =     1    pause able

  (0200:0000) 5. 9    =     0    100BASE-T4 able

  (0100:0100) 5. 8    =     1    100BASE-X full duplex able

  (0080:0080) 5. 7    =     1    100BASE-TX able

  (0040:0040) 5. 6    =     1    10BASE-T full duplex able

  (0020:0020) 5. 5    =     1    10BASE-T able

  (001f:0001) 5. 4- 0 =     1    selector = IEEE 802.3

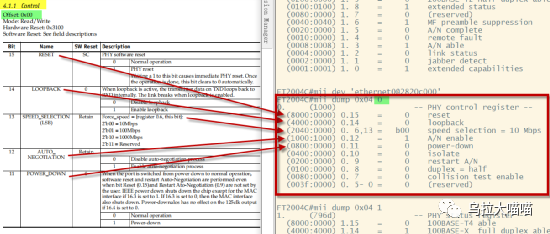

要是想看详细的寄存器位描述，就查手册就好了。

3.4 mii read write读写寄存器

我们来尝试read、write一下。

mii read

mii write

这里的可以填手册里有的地址，AR8035有0x00~0x1F这么些寄存器。我们先使用read，看看读上来的是啥。

FT2004C#mii read 0x04 0

1000

这里是把整个寄存器的16位都读上来了，也就说我们要控制寄存器的某一位，需要自己在二进制里配置好，转换完再配进去。

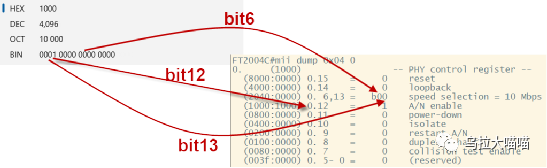

我们先看，这里读上来的0x1000。这里需要注意的是，uboot显示speed selection是bit6+bit13。所以要是看dump显示和read的对应关系，这里要注意一下。要是你直接从手册寄存器表里去查，那就没这个注意事项了。

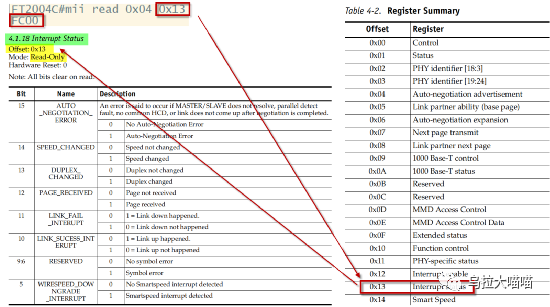

当然你也可以去读其他的寄存器值，读到后对应手册去查寄存器含义就好了。

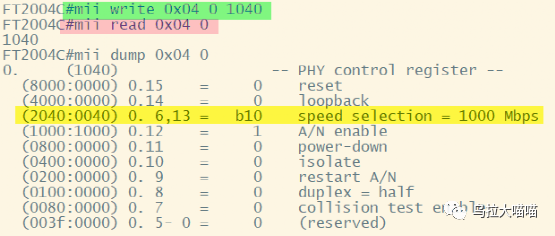

我们write下试试，就操作speed selection寄存器吧，这个代表速度选择用控制寄存器。修改speed为2'b10 = 1000Mbps。即寄存器0的值为0x1040。配置完再读一下看，是配置进去了。

MDIO这边就这样了。MDIO能操作是调网络的基础。

3.5 网络测试ping

剩下就是ping测试了。

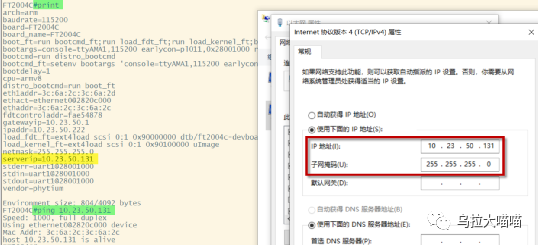

print一下环境变量，简单的话就是默认环境变量不动，改PC机那边的，改成和环境变量中serverip一样的。

改完后从uboot这边去ping PC机就好了。

或者改uboot那边的ipaddr、gatewayip、serverip，改成你想要的。之后通过PC去ping板子。

---
