1.1 使用电脑测试MC20模块的基础使用和测试

需要准备的硬件

• MC20开发板 1个

  https://item.taobao.com/item.htm?id=562661881042
• GSM/GPRS天线 1根

  https://item.taobao.com/item.htm?id=531979567261
• IPEX接口转SMA接口转接线 1根

  https://item.taobao.com/item.htm?id=531979903836
• GPS有源天线 1根

  https://item.taobao.com/item.htm?id=26241892024
• 中国移动或者联通的SIM卡一张，micro sim尺寸的

  需要自备，如果只是测试GPRS可以购买物联网卡，该卡不能测试电话和短信功能

  https://item.taobao.com/item.htm?id=562257211778
• DC9V1A电源一个

  https://item.taobao.com/item.htm?id=41915338664

  或者两节串联的18650电池

  https://item.taobao.com/item.htm?id=530904849115
• USB-TTL模块 1个

  https://item.taobao.com/item.htm?id=39481188174
• 杜邦线若干

  https://item.taobao.com/item.htm?id=562848773709

需要用到的软件

普通的串口调试助手，大家可以使用自己擅长熟悉的。或者直接使用资料包提供的SSCOM软件

测试步骤

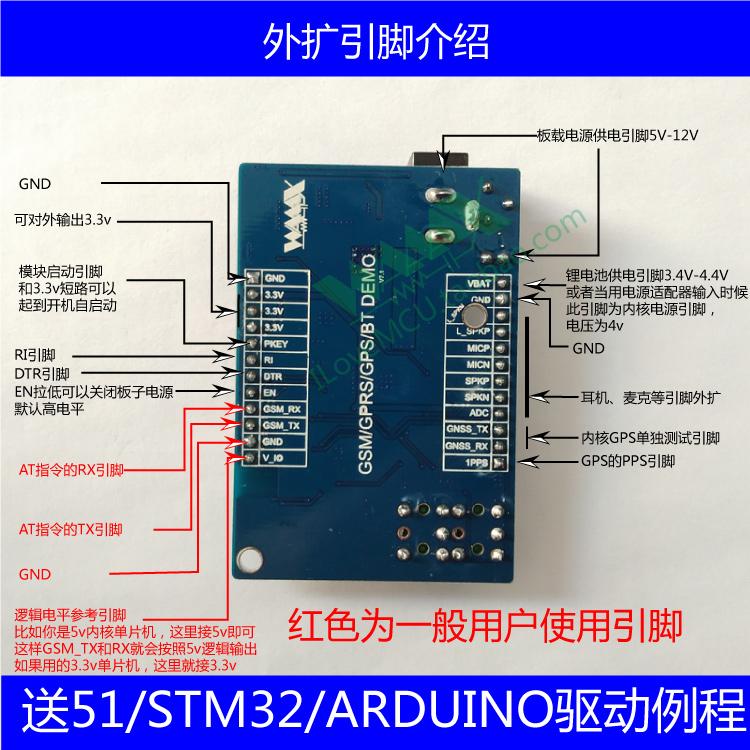

1. USB-TTL模块的5V,GND,RXD,TXD分别接MC20的V_IO,GND,GSM_TX,GSM_RX

USB-TTL模块    MC20模块
5V            ---->      V_IO
GND         ---->      GND
RXD         ---->      GSM_TX
TXD         ---->      GSM_RX

2. 把SIM卡插入MC20模块的SIM卡槽中，注意这是GSM模块，所以只支持移动或者联通卡，不支持电信

GSM/GPRS天线接在GSM_ANT的IPEX接口上，GPS有源天线接在GPS_ANT的IPEX接口上

3. 给GSM模块供电，用上面硬件要求的2种电源二选一，给模块供电，然后打开拨动开关，模块上的POWER指示灯点亮

4. 按下左上角的白色按键3秒，然后松开，发现NETLIGHT指示灯开始闪烁。开始闪烁频率是1秒的频率。

当看到闪烁速度慢下来，是3秒闪烁一次时候就是已经识别了SIM卡

5. 插上自己的USB-TTL模块，打开设备管理器界面看下自己的COM号，

如果没装驱动的记得自己装下USB-TTL的驱动



6.打开SSCOM软件，选择对应的COM号，波特率可以选9600，其它的默认就可以

然后点“打开串口”【当显示“关闭串口”时候，左侧红色LED指示灯亮的时候是已经打开串口了】



7.发送AT指令，看是否能收到AT OK，如果能说明正常的调试可以进行了，如果不行，请插卡是否接线正确，或者以上步骤有疏忽的地方



8.然后可以测试下打电话了，使用ATD指令后面加上自己的需要拨打的电话号码，然后后面加个分号，勾选发送新行，然后点发送就可以了



9.使用ATH指令可以挂断电话



到此为止，基础的测试就完成了。说明您的一套设备没问题，可以做下面进一步的功能了。
