介绍LazyModule和Node构造方法的执行过程，即实例化过程。





1. NullIntSource

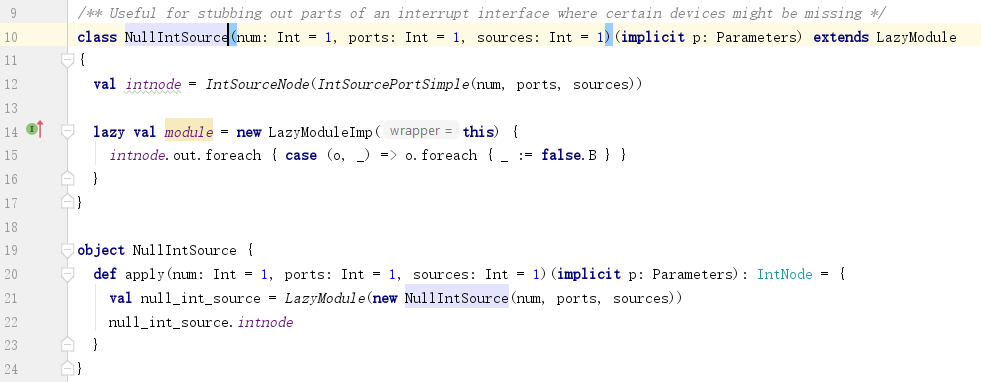

以NullIntSource为例，将其作为顶层的LazyModule考虑：

​​





2. LazyModule实例化过程



1) 执行NullIntSource的构造方法，首先要逐层向上找到各个父类，然后逐层向下执行各个父类的构造方法；



a. 最开始执行LazyModule类的构造方法：用于构造LazyModule层级结构的是：LazyModule.scope = Some(this)。之后再添加的LazyModule都会加入到这个scope中。



b. 把本LazyModule加入到父LazyModule中：

​​

因为这里把NullIntSource作为顶层LazyModule，所以parent为None，不执行实际添加。



c. 执行NullIntSource的构造方法，创建intnode节点；

​​



其中首先执行BaseNode的构造方法，把当前节点加入到LazyModule.scope中：

​​



d. 定义lazy val module：

​​



intnode是一个source节点，没有输入只有输出。module的实现中默认让intnode.out输出0。因为是lazy变量，所以定义时并不执行，而是在引用时执行。



2) 从上可知，在NullIntSource实例化之后，构建了基于LazyModule的层次结构。每个LazyModule内部的LazyModule和Node也都填充完毕，但是彼此之间的还没有连接。





3. LazyModuleImp实例化



lazy val module是LazyModuleImp匿名子类的实例，引用这个module时会对其进行实例化。

​​



在引用的时候，会对这个匿名子类进行实例化。首先逐层向上找到其父类，然后逐层向下执行每个父类的构造方法。



a. 首先执行LazyModuleImpLike和MultiIOMultiIOModule的构造方法;

b. 然后执行LazyModuleImp的父类的构造方法：

​​

这里会调用instantiate()方法，把内部的所有LazyModule和Node成对的连接连在一起。

c. 执行匿名子类的构造方法，实现NullIntSource的内部逻辑：

​​

主要是连接内部的LazyModule和Node，及赋初始值等。





4. 总结



a. LazyModule提供一个框架，以容纳内部LazyModule和节点，即实现模块层次结构（hierarchy）；

b. LazyModuleImp实现LazyModule的逻辑（其中为内部模块提供连接）；

c. Node为LazyModule提供参数协商支持，而后提供输入输出连接；不能嵌套，也没有内部逻辑；





5. 附录



NullIntSource.scala：

// See LICENSE.SiFive for license details.



package freechips.rocketchip.interrupts



import Chisel._

import freechips.rocketchip.config.Parameters

import freechips.rocketchip.diplomacy._



/** Useful for stubbing out parts of an interrupt interface where certain devices might be missing */

class NullIntSource(num: Int = 1, ports: Int = 1, sources: Int = 1)(implicit p: Parameters) extends LazyModule

{

val intnode = IntSourceNode(IntSourcePortSimple(num, ports, sources))



lazy val module = new LazyModuleImp(this) {

intnode.out.foreach { case (o, _) => o.foreach { _ := false.B } }

}

}



object NullIntSource {

def apply(num: Int = 1, ports: Int = 1, sources: Int = 1)(implicit p: Parameters): IntNode = {

val null_int_source = LazyModule(new NullIntSource(num, ports, sources))

null_int_source.intnode

}

}
