初学 FSMC - 外扩SRAM（三）

1. FSMC相关函数

//FSMC初始化

void FSMC_NORSRAMInit(FSMC_NORSRAMInitTypeDef* FSMC_NORSRAMInitStruct);

//FSMC使能

void FSMC_NORSRAMCmd(uint32_t FSMC_Bank, FunctionalState NewState);

2. 结构体

控制FSMC使用SRAM存储器时主要是配置时序寄存器以及控制寄存器，利用ST标准库的SRAM时序结构体以及初始化结构体可以很方便地写入参数。

时序结构体 FSMC_NORSRAMTimingInitTypeDef
初始化结构体 FSMC_NORSRAMInitTypeDef

FSMC时序结构体

FSMC的SRAM时序结构体成员定义的都是SRAM读写时序中的各项时间参数，这些成员的的参数都与FSMC_BRT及FSMC_BWTR寄存器配置对应。

FSMC_AddressSetupTime

本成员设置地址建立时间，它可以被设置为0-0xF个HCLK周期数，按STM32标准库的默认配置， HCLK的时钟频率为168MHz，即一个HCLK周期为1/168微秒。
FSMC_AddressHoldTime

本成员设置地址保持时间，它可以被设置为0-0xF个HCLK周期数。

FSMC_DataSetupTime

本成员设置数据建立时间，它可以被设置为0-0xF个HCLK周期数。

FSMC_BusTurnAroundDuration

本成员设置总线转换周期，在NOR FLASH存储器中，地址线与数据线可以分时复用，总线转换周期就是指总线在这两种状态间切换需要的延时，防止冲突。控制其它存储器时这个参数无效，配置为0即可。

FSMC_CLKDivision

本成员用于设置时钟分频，它以HCLK时钟作为输入，经过FSMC_CLKDivision分频后输出到FSMC_CLK引脚作为通讯使用的同步时钟。控制其它异步通讯的存储器时这个参数无效，配置为0即可。

FSMC_DataLatency

本成员设置数据保持时间，它表示在读取第一个数据之前要等待的周期数，该周期指同步时钟的周期，本参数仅用于同步NOR FLASH类型的存储器，控制其它类型的存储器时，本参数无效。

FSMC_AccessMode

本成员设置存储器访问模式，不同的模式下FSMC访问存储器地址时引脚输出的时序不一样，可选FSMC_AccessMode_A/B/C/D模式。一般来说控制SRAM时使用A模式。

FSMC的SRAM初始化结构体

FSMC_Bank

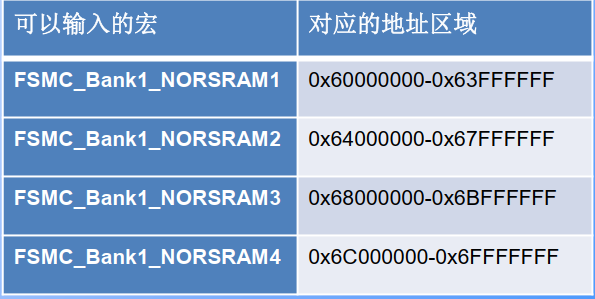

本成员用于选择FSMC映射的存储区域，它的可选参数以及相应的内核地址映射s范围见上面的表格
FSMC_DataAddressMux

本成员用于设置地址总线与数据总线是否复用(FSMC_DataAddressMux_Enable /Disable)，在控制NOR FLASH时，可以地址总线与数据总线可以分时复用，以减少使用STM32信号线的数量。
FSMC_MemoryType

本成员用于设置要控制的存储器类型，它支持控制的存储器类型为SRAM、 PSRAM以及NOR FLASH(FSMC_MemoryType_SRAM/PSRAM/NOR)。
FSMC_MemoryDataWidth

本成员用于设置要控制的存储器的数据宽度，可选择设置成8或16位(FSMC_MemoryDataWidth_8b /16b)。
FSMC_BurstAccessMode

本成员用于设置是否使用突发访问模式(FSMC_BurstAccessMode_Enable/Disable)，突发访问模式是指发送一个地址后连续访问多个数据，非突发模式下每访问一个数据都需要输入一个地址，仅在控制同步类型的存储器时才能使用突发模式。
FSMC_AsynchronousWait

本成员用于设置是否使能在同步传输时使用的等待信号(FSMC_AsynchronousWait_Enable/Disable)，在控制同步类型的NOR或PSRAM时，存储器可以使用FSMC_NWAIT引脚通知STM32需要等待。
FSMC_WaitSignalPolarity

本成员用于设置等待信号的有效极性，即要求等待时，使用高电平还是低电平(FSMC_WaitSignalPolarity_High/Low)。
FSMC_WrapMode

本成员用于设置是否支持把非对齐的AHB突发操作分割成2次线性操作(FSMC_WrapMode_Enable/Disable)，该配置仅在突发模式下有效。
FSMC_WaitSignalActive

本成员用于配置在突发传输模式时，决定存储器是在等待状态之前的一个数据周期有效还是在等待状态期间有效

(FSMC_WaitSignalActive_BeforeWaitState/DuringWaitState)。
FSMC_WriteOperation

这个成员用于设置是否写使能(FSMC_WriteOperation_ Enable/Disable)，禁止写使能的话FSMC只能从存储器中读取数据，不能写入。
FSMC_WaitSignal

本成员用于设置当存储器牌突发传输模式时，是否允许通过NWAIT信号插入等待状(FSMC_WaitSignal_Enable/Disable)。

FSMC_ExtendedMode

本成员用于设置是否使用扩展模式
FSMC_ReadWriteTimingStruct

本成员是一个指针，赋值时使用上一小节中讲解的时序结构体FSMC_NORSRAMInitTypeDef设置，当不使用扩展模式时，读写时序都使用本成员的参数配置。
FSMC_WriteTimingStruct

同样地，本成员也是一个时序结构体的指针，只有当使用扩展模式时，本配置才有效，它是写操作使用的时序。
