FPGA的GTP(aurora 协议)高速串行接口数据收发（转）

reference:https://blog.csdn.net/qq_40261818/article/details/83039829

PG046-Aurora 8B/10B  Logicore IP Product Guide.pdf

GTP（吉比特收发器）简称Gigabit Transceiver with Low Power，经常应用于板级通信，板与板，应用在高速串行接口的数据收发。在A7系列芯片中我们叫GTP、在K7系列我们叫GTX、V系列叫GTH、对于不同速度等级的高速通信的物理接口。

首先就是要了解aurora IP帧模式，Aurora 协议是由Xilinx 公司提供的一个开放、免费的链路层协议，可以用来进行点到点的串行数据传输，具有实现高性能数据传输系统的高效率和简单易用的特点。Aurora 8b10协议是一个可扩展的、轻量级的链路层协议，可以用于单路或者多路串行数据通信。

1. AuroraIP帧模式

1.1 IP核配置

Lane width Byte=4Bytes          设置了用户AXI-Stream接口位宽是32bit

Lane Rate=5.0Gbps                 设置了高速串行总线的数据速率

GT Refclk=125Mhz                  设置了高速串行总线参考时钟频率,需要参考板卡实际连接的晶振频率

Init clk=50Mhz                          用于初始化和产生复位的信号，请使用独立的时钟不要使用本IP核生成的用户时钟。

Drp clk=50Mhz                         用于DRP配置的时钟，此时钟可以与Init clk 一致。

DataFlow Mode=Duplex          通信模式选择全双工,也可以选择单收或单发.

Interface =Frame                     用户接口模式选择帧模式,帧模式帧内部含有起始字节和结束字节，选择性使能CRC ,用于数据校验，相对比流模式效率降低，但是能感知帧内是否出错。

Flow Control = UFC                  流控信号选择User Flow Control，加入流控机制，流控信息可以更优先的传送,只有在Frame模式下可以选择。

Error Detection = CRC              使能CRC校验帧数据是否出错。

GT Selection -> Lanes = 1；

RefClk=GTPQ0                          选择高速接口数量和参考时钟，这部分设置芯片有专用管脚对应，根据实际板卡和芯片型号选择。

Shared Logic = Include shared logic in core

共享逻辑资源不输出共享信号接口，只包含在IP核内部，在共享模式下一些时钟PLL资源可以给多个核使用。

INITCLK = Single ended init clk           初始化时钟选择单端时钟

未注明的设置选项保持默认即可

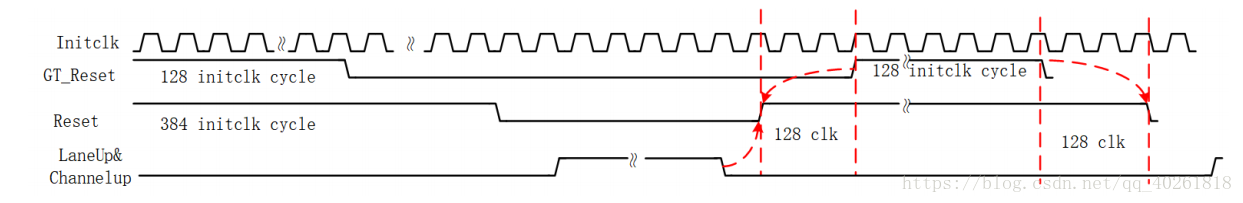

1.2 复位时序

上电后GT_Reset和Reset同时复位，GT_Reset提前128clk退出复位，当LaneUp&ChannelUp出现下降沿后 触发复位时序，Reset提前进入复位，128个时钟后GT_Reset进入复位状态，GT_Reset保持128时钟周期后,退出复位，之后再经过128时钟周期Reset退出复位,复位顺序完成。

1.3 用户流控信号   (ufc)

发送UFC数据，数据来自于S_axi_tx_tdata，发送到m_axi_ufc_rx_tdata; s_axi_ufc_tx_tdata指定UFC发送数据的大小（2~16byte）； 如图，指定发送UFC大小2byte;

接收UFC数据，接收到2byte数据

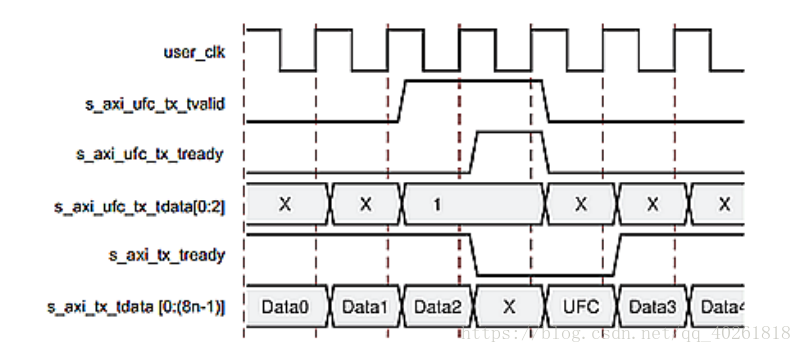

1.3.1 用户流控信号时序

用户流控信号可以插入数据流中，从而在接收端可以降低缓冲buffer压力，一般应用场景，当接收端 buffer即将溢出时，给发送端发送指令，使得发送端插入流控数据降低接收端数据量防止溢出。

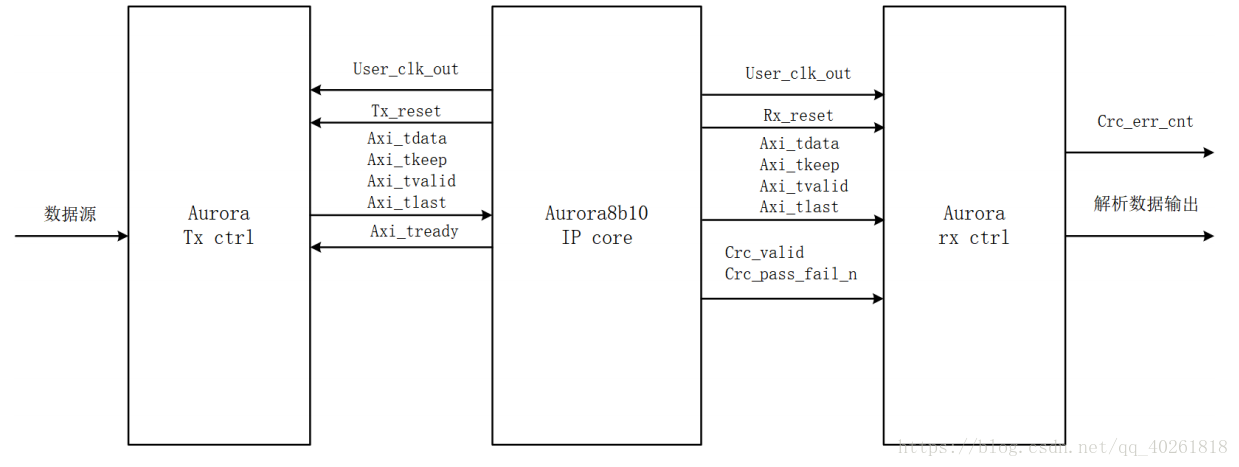

2. 帧模式结构框图

tx_ctrl和rx_ctrl模块是用户设计模块。tx_ctrl产生 测试数据源，通过Aurora IP发送到传输介质中，接收端接收数据并检测CRC检测结果，并对CRC错包计 数。在调试期间可以用xilinx调试IP的VIO功能监测错包数量。
