利用MATLAB的FDATOOL工具生成IIR滤波器的verilog代码

IIR滤波器因为其非线性相位，不稳定，设计复杂等缺点往往很少应用，但是在FPGA资源紧张或者需要一些特殊应用时，使用IIR滤波器就显得有必要了。但是网上除了杜勇老师的IIR滤波器教程之外，很少再有关于IIR滤波器的详细教程，杜勇老师的教程使用MATLAB的滤波器设计函数来设计IIR滤波器，然后自行编写HDL来实现IIR滤波器，这样虽然能清晰的了解IIR滤波器的具体实现方法和结构，但是却不便于快速设计，并且在面对阶数稍高的IIR滤波器时，设计就显得十分复杂。

因此本文总结了使用MATLAB的fdatool滤波器设计工具直接生成IIR滤波器的verilog模块代码的操作流程，演示了生成低通滤波器，去直流滤波器，峰值滤波器的操作过程，生成的代码无需任何修改可以直接综合，经过仿真和上板实测可以正常使用。

IIR滤波器的特点：

特点1：非线性相位

令一个理想方波通过一个IIR和FIR低通滤波器后：



上方是IIR滤波器滤波后的方波，可见明显的振铃效应，是方波的各个频率成分在通过滤波器后相位不一致导致的。

下方是FIR（滑动平均滤波器），可见方波的形状保持完好，只是边缘变缓。

特点2：不稳定，可能自激或者在某个频率不稳定

特点3：资源消耗少，同等滤波要求下，同样的全并行架构，IIR滤波器消耗的资源可能比FIR少10倍以上。

接下来以低通滤波器为例，讲解如何使用MATLAB的FDATOOL设计一个输入和输出都为12bit定点数的IIR滤波器，并且直接生成该滤波器的HDL（verilog）

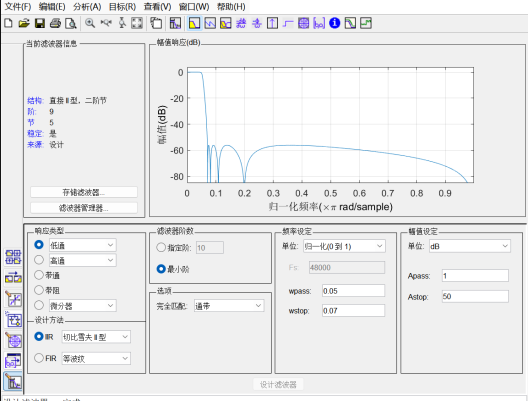

第一步：设置基本滤波器参数



此处滤波器结构选择chevbyshev II型，这种结构的滤波器具有较快的转折速度（迅速截止），同时保证了通带内平缓，特点是阻带不平缓。

匹配方法选择完全匹配通带

频率选择归一化，通带边缘为0.05，阻带边缘为0.07，阻带抑制设置为50dB，对于一般的应用来说，50dB的抑制已经足够了，增加抑制比会增加滤波器阶数，增加资源消耗。

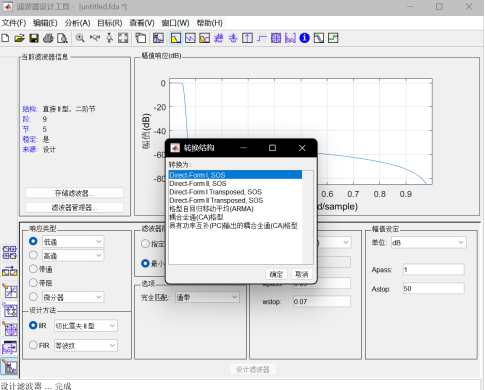

点击设计滤波器后，设计出一个9阶5节的IIR滤波器，其架构默认为直接II型架构。这里要选择转换为直接I型架构：



原因是在测试过程中，虽然直接II型消耗的硬件资源更少，但是直接II型对量化精度更加敏感，在同等量化精度下的滤波效果总是不如直接I型，所以此处选择直接I型。

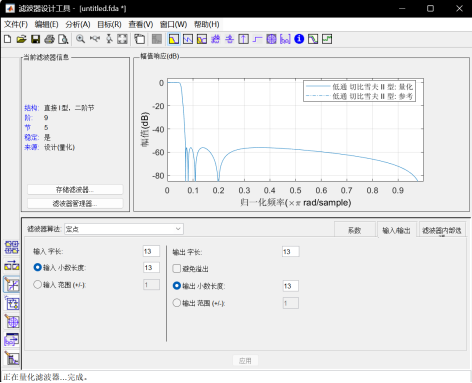

第二步：量化滤波器

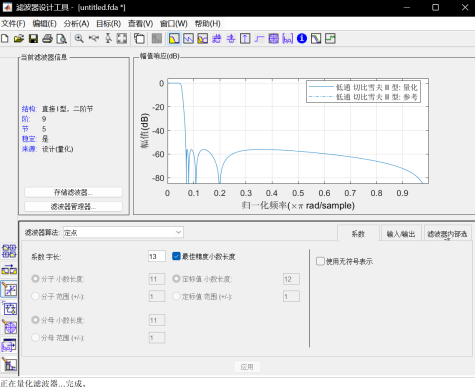

滤波器算法选择定点，系数字长选择13bit，这个13bit是逐渐尝试出来的，如果使用12bit及更低的量化位数，可以发现量化后的滤波器和原滤波器有较大差别，而如果选择更高的量化位数，对滤波器的精度没有明显改善，还会增加硬件资源消耗。



下一步选择输入输出的字长，此处也选择13bit，原因是在测试过程中，如果选择12bit，由于IIR滤波器的增益可能会大于1，导致在外部12bit满幅度数据输入时，滤波器输出范围就会大于12bit，此时滤波器一定会溢出，使滤波器输出结果完全错误，因此要把滤波器输入输出都设置为比外部输入的数据多1bit，这样即使外部输入12bit满幅度信号，对于滤波器来说也只是自身满幅度的一半，就避免了溢出的发生。

同时也要注意：“避免溢出”这个选项要取消勾选，然后设置输入输出的小数长度也和字长一样，也就是13bit，如果采用fdatool的默认设置，滤波器输出的位宽会不正确，可能会导致幅度过大或者过小，所以此处必须要全部手动设置。

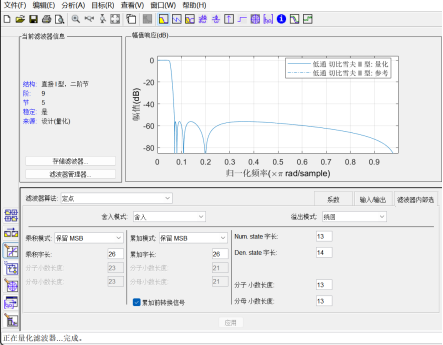

对于滤波器内部选项的设置，这里也要全部进行手动修改而不能使用默认值，

对于舍入模式的设置，此处选择“向下”

乘积和累加模式默认为全精度，但是全精度太消耗硬件资源，此处选择保留MSB，乘积和累加字长设置为系数字长+输入字长=13bit+13bit=26bit，经过测试，这样设置在实际使用中不会发生溢出。

勾选在累加前转换信号

Num. state字长设置为和系数字长13bit相同即可

Den. state字长要比系数字长更长，此处设置为14bit即可（部分滤波器需要更长，例如椭圆滤波器此处要设置为比系数字长多3到6bit）

分子和分母小数长度都设置为系数长度13bit即可

设计完成后点击应用，然后查看滤波器是否稳定，幅频响应曲线是否和原滤波器相差太大，如果无误可以进行下一步。

溢出模式选择绕回，选择绕回模式不会额外消耗硬件资源，但是如果滤波器内发生溢出，输出滤波结果会完全错误，如果选择饱和，则会额外消耗硬件资源，但是可以保证在有少量溢出时输出结果不会受到大的影响。

第三步：生成滤波器HDL

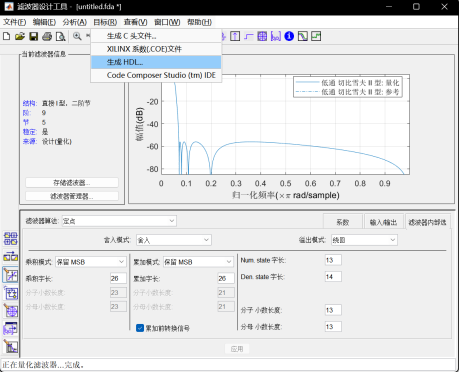

点击目标（R）选择生成HDL



弹出窗口后，选择语言为verilog，设置滤波器模块名称和生成路径

Coefficient multipliers（乘法方法）有三个方法：

1：Factored-CSD 因子化移位乘加法，通过在系数的质因数上进行移位和加法运算来替代乘法运算，这种方法不消耗dsp资源，消耗的组合逻辑资源比CSD方法还要少，但是运行速度最慢。

2：CSD 普通的移位乘加法，不消耗dsp资源，消耗较多组合逻辑资源，运行速度较慢。

3：Multiplier 乘法器，在代码中直接使用*号来计算乘法，可能会被综合器直接综合为dsp块，会消耗dsp资源，消耗的组合逻辑资源最少，运行速度最快。

与FIR滤波器的对比：

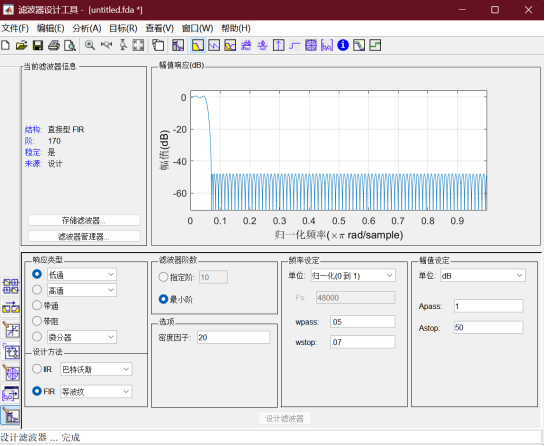

采用同样的设计要求：使用等波纹法设计一个FIR滤波器如下：



可以看到在同样的设计要求下，FIR滤波器至少需要170阶才能达到与IIR滤波器同样的效果，而170阶滤波器在使用全并行架构实现时，至少需要170/2+1=86个DSP块才行。

实例2：生成去直流滤波器（高通滤波器）

需要滤除直流时，往往使用滑动平均高通滤波器（原始值减去滑动平均低通后的值就是高通滤波器结果），但是滑动平均滤波器虽然相比其它fir滤波器已经十分节省资源，但是在阶数较高时还是要消耗较多的ram资源用于缓存窗口数据，因此在不需要线性相位时，可以采用IIR滤波器来简单的达到滤除直流的效果，fdatool设置如下：



响应类型选择陷波，设计方法选择IIR梳状，指定阶数为2，这样刚好会在0频率和Nyquist频率处有零点，可以达到滤除直流的效果。

频率设定选择归一化，设置Q值为50，幅值设定里，设置Apass为0.1。Q值和Apass这两个参数影响的是滤波器的高通转折频率，可根据实际情况自行调整。

其余设置与上文的低通滤波器均相同。

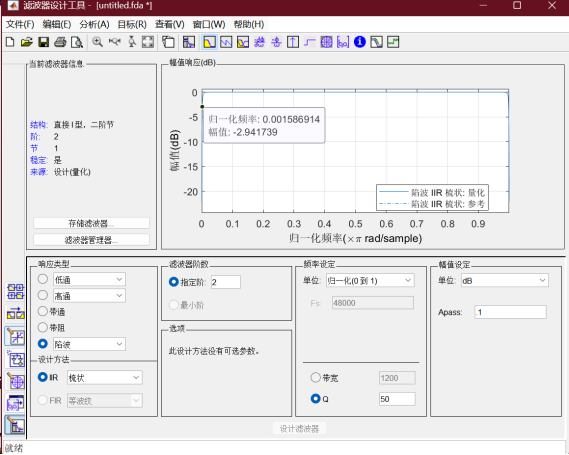

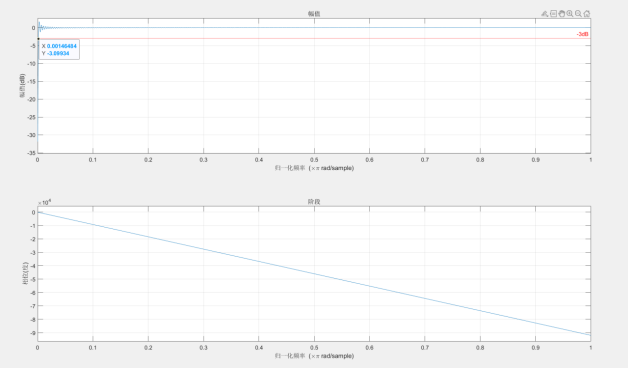

设置完后生成滤波器，生成滤波器为2阶IIR滤波器，而观察其-3dB点，可得其归一化截止频率为0.0016，也就是说如果使用该滤波器进行音频去直流滤波，在44.1kHz采样率下，其截止频率为44.1kHz/2*0.0016=35Hz，已经完全足够使用。

而如果使用滑动平均高通滤波器，大约需要1024阶才能达到这个性能（滑动平均滤波器的截止频率为第一个零点频率的一半）：



1024阶滑动平均高通滤波器的幅频响应曲线，可见-3dB点在0.014归一化频率左右。

实例3：生成单峰值滤波器

与陷波滤波器相对的就是峰值滤波器，而单峰值滤波器往往用于在频谱中筛选点频信号，也就是只取出一个频率分量，而抑制其它所有频率分量，可以视为带通滤波器的简化版本。

例如TI杯电赛2023年H题信号分离装置，想要无漂移的结果，最简单的方法就是滤波法：需要分别提取出两个叠加在一起的点频信号，此处使用单峰值滤波器再合适不过，因为单峰值滤波器很容易做到极其狭窄的频率响应，并且消耗的硬件资源极少，而其峰值点的频率和其工作的时钟频率有固定比例关系（这也是所有数字滤波器的特点），也就是说只要改变峰值滤波器的时钟频率，就能改变其峰值频率，从而能自由选择在频谱上筛选哪个频率。

Fdatool设置如下：

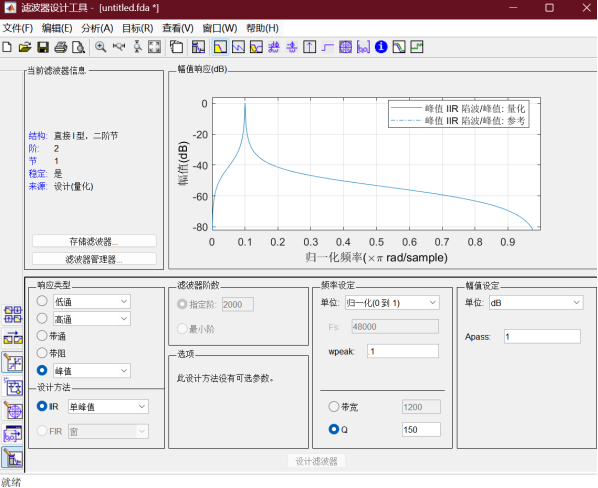

响应类型选择峰值，设计方法选择IIR单峰值。

频率设定选择归一化，设置峰值频率为0.1，设置Q值为150，幅值设定里，设置Apass为1。Q值和Apass这两个参数影响的是滤波器的“尖锐程度”，也就是选择性，可根据实际情况自行调整。

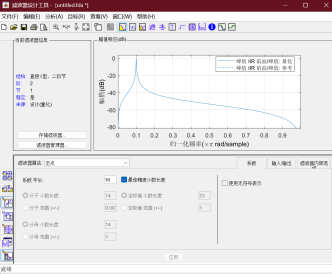

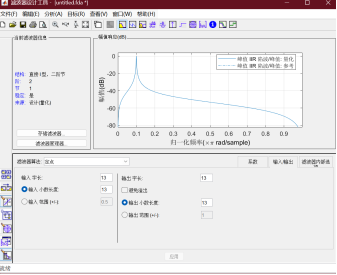

其余设置与上文相同，但是注意单峰值滤波器需要更高的量化精度，此处设置为16位如下。

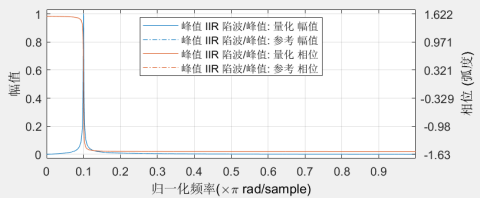

设置完后生成滤波器，生成滤波器为2阶IIR滤波器，可以看到在0.1归一化频率处有峰值，在对数坐标下可能不太明显，设置为线性坐标并观察相位：



可见幅频响应非常尖锐，而相位响应在小于0.1归一化频率时为180deg，大于0.1归一化频率时为-180deg。

峰值滤波器和陷波滤波器一样只能由IIR滤波器实现，如果使用FIR滤波器搭建一个性能相近的带通滤波器，阶数需要达到几千，所需的硬件资源是不可承受的。

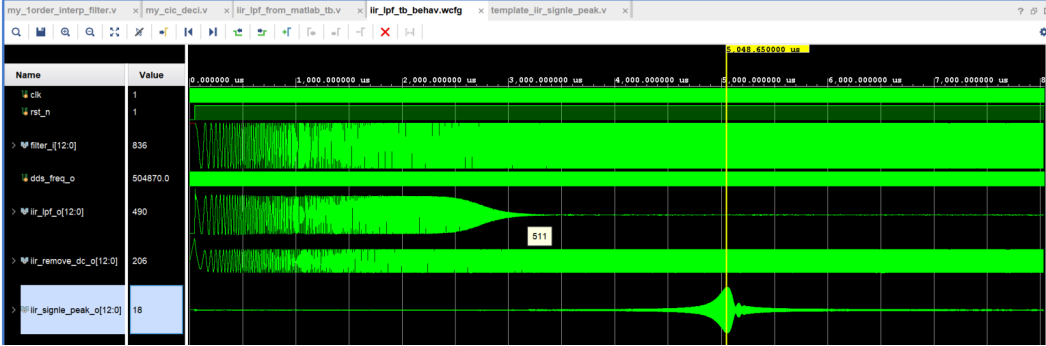

仿真结果：

对本文的三个IIR滤波器进行仿真，滤波器输入信号由dds产生频率递增的正弦波并且叠加一个直流分量。



Iir_lpf_o为低通滤波器输出，可见滤除了高频分量并且保留了直流分量

iir_remove_dc_o为去直流滤波器输出，滤除了直流，保留了高频分量

iir_signle_peak_o为单峰值滤波器输出，在一个频率点上的输出幅值最大

可见三个滤波器均工作良好。

综合后结果：

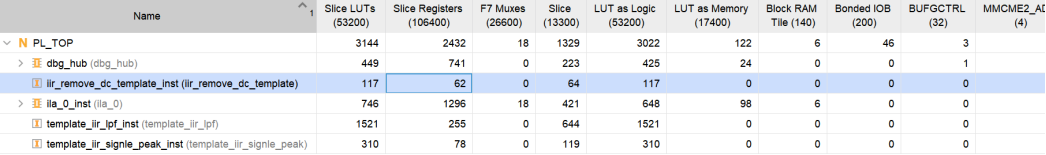

使用vivado2025.1，综合与实现策略均使用默认策略，在xc7z020上实现后的资源消耗如下：

其余未列出的资源消耗为0



可见滤波器均没有使用dsp资源，而是使用了较多的LUT资源。

提示：

滤波器级数太大并不会带来很高的收益，反而可能更加不稳定，所以如果生成的滤波器在测试的时候不稳定，可以尝试一下把阻带转折平缓一点，降低阻带抑制，或者提升Den. state字长（在滤波器量化面板的滤波器内部选项），可能会得到更好的效果。

Matlab生成的HDL代码中，组合逻辑链路很长，而且勾选了添加流水线也优化不了多少，所以运行频率很低，建议使用时不要超过50MHz时钟速率

写在最后：本文只是记录作者使用FDATOOL工具所总结出来的经验汇总，并没有经过严格的论证和证明，因此必然存在诸多错误和疏漏，还请见谅。
